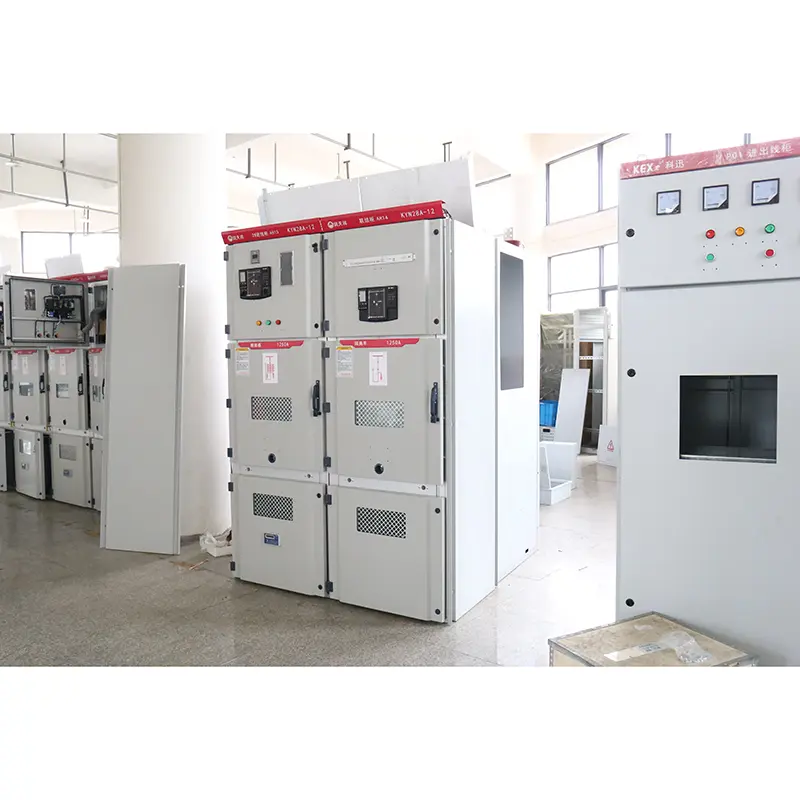

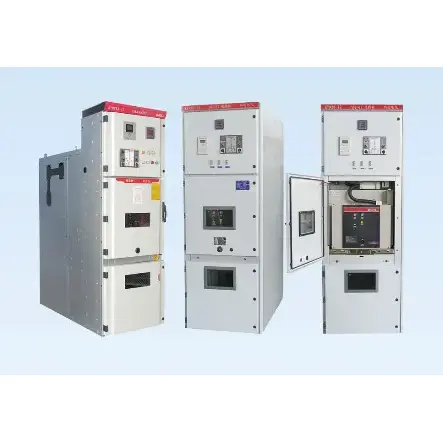

Dispozitiv de comutator deschis echipat cu armare metalică

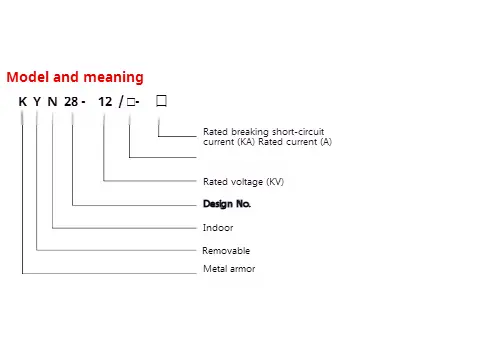

● sensul modelului

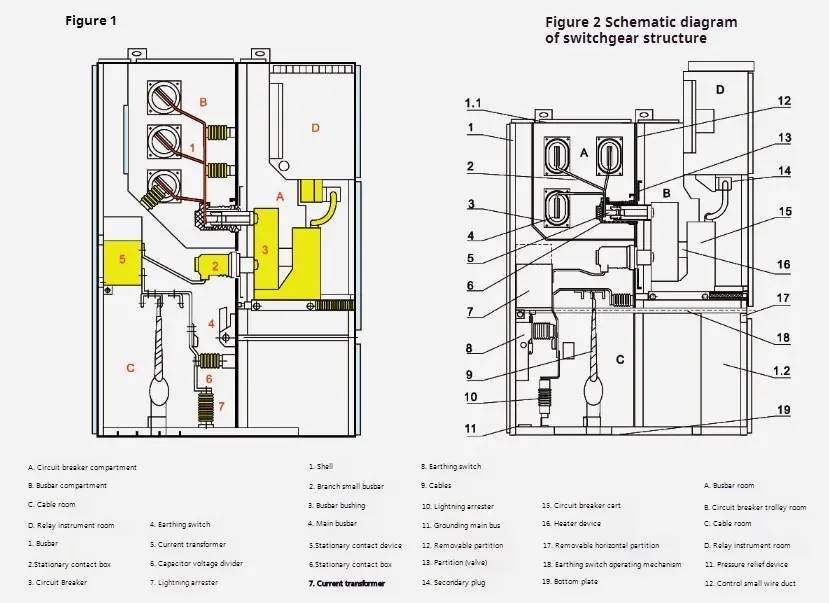

◆ Diagrama schematică a dispozitivului de comutator deschis echipat cu structură de armare metalică

◆ Standarde

Dispozitiv de comutator deschis Kyn28-12 echipat cu armare metalică îndeplinește următoarele standarde ：

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

Dispozitiv de comutator deschis echipat cu o armare metalică este format din două părți: un dulap fix și o parte desenată (mână de mână pentru scurt). Învelișul dispozitivului cu comutator deschis echipat cu armare metalică și partițiile fiecărei unități funcționale sunt fixate de plăci de oțel acoperite cu aluminiu-zinc. Nivelul de protecție al cochiliei sale atinge IP4X, iar nivelul de protecție al fiecărei plăci de partiție și a întrerupătorului de circuit este P2X atunci când este deschisă. Kyn28-12 tip de comutator deschis de tip echipat cu armare metalică poate fi echipat cu VS1, Zn 12V tip break-circuit de vid Handcart și VD4 Tip vid Breaker Breaker Handcart și contactor de vid de tip VC, produs de compania ABB, care poate fi instalat ca dulapuri duble în paralel, adică în aranjament înapoi. Divece poate fi instalat și depanat pe față, astfel încât poate fi instalat pe perete. Cel mai mare avantaj al instalării pe perete este că poate economisi spațiul podelei. În plus, poate fi instalat fără perete, adică este un tip de întreținere cu două fețe. Dispunerea structurii interne a celor două este inconsistentă, iar avantajul său este întreținerea convenabilă.

◆ Shell și Partition

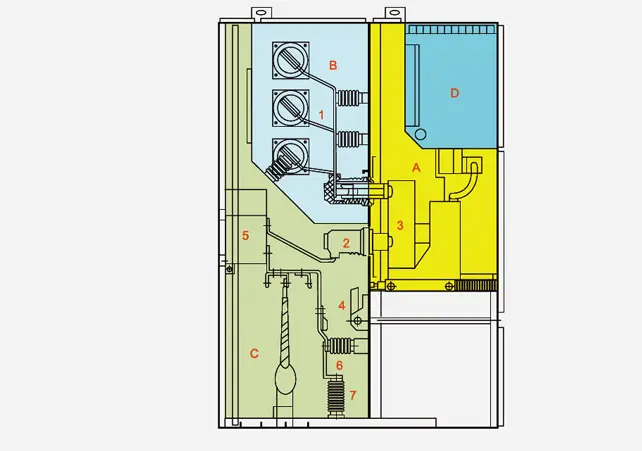

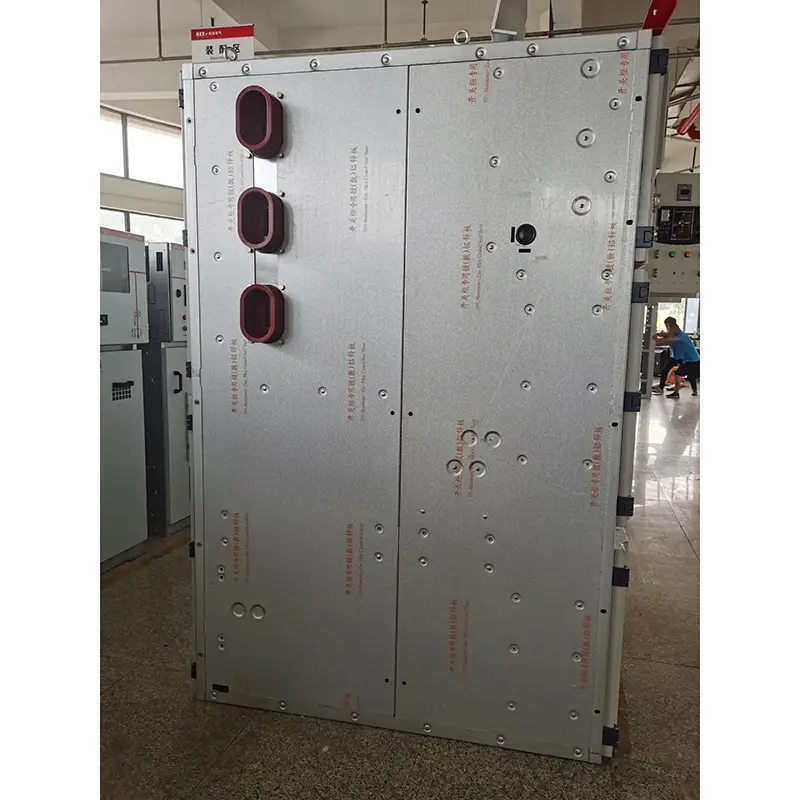

Învelișul și partiția dispozitivului de comutare deschisă echipat cu armare metalică sunt realizate din plăci de oțel cu zinc acoperite cu aluminiu de înaltă calitate, care sunt fixate după ce au fost îndoite de mașini-unelte CNC, astfel încât dulapul de comutator asamblat să poată menține uniformitatea ca mărime. Are o rezistență puternică la coroziune și o rezistență la oxidare și are o rezistență mecanică mai mare decât aceeași placă de oțel. Dulapul de comutare este împărțit în camera de mână (compartimentul întrerupătorului), camera de autobuz, camera de cablu și camera de instrumente de releu (cameră de joasă tensiune) prin partiție. Învelișul fiecărei unități este întemeiat independent.

◆ Prezentare generală a produsului

Învelișul și partiția dispozitivului de comutare deschisă echipat cu armare metalică sunt realizate din plăci de oțel acoperite cu aluminiu-zinc sau plăci de oțel care sunt fixate după ce au fost procesate și îndoite de mașini-unelte CNC, astfel încât dulapul de comutator asamblat să poată menține uniformitatea ca mărime. Placa de oțel acoperită cu aluminiu-zinc are efecte puternice anticorroziune și anti-oxidare și are o rezistență mecanică mai mare decât aceeași placă de oțel. Dulapul de comutator este împărțit în cameră de mână, camera de autobuz, camera de cablu și camera de instrumente de releu prin partiții, iar coaja fiecărei unități are o împământare independentă. Ușile dulapului de comutare sunt pulverizate cu plastic electrostatic pentru a face ca suprafețele lor să aibă avantajele rezistenței la impact, rezistența la coroziune și aspectul frumos (culoarea poate fi personalizată de utilizatori).

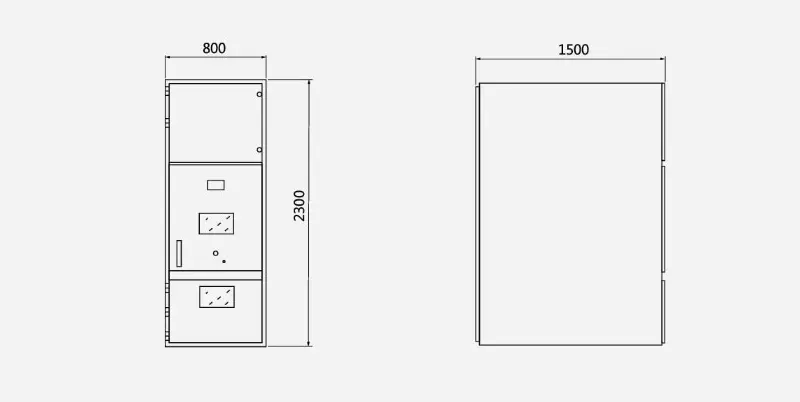

◆ Dimensiunea conturului

Dimensiunile conturului dispozitivului de comutare deschisă echipat cu armare metalică sunt ca Belows ：

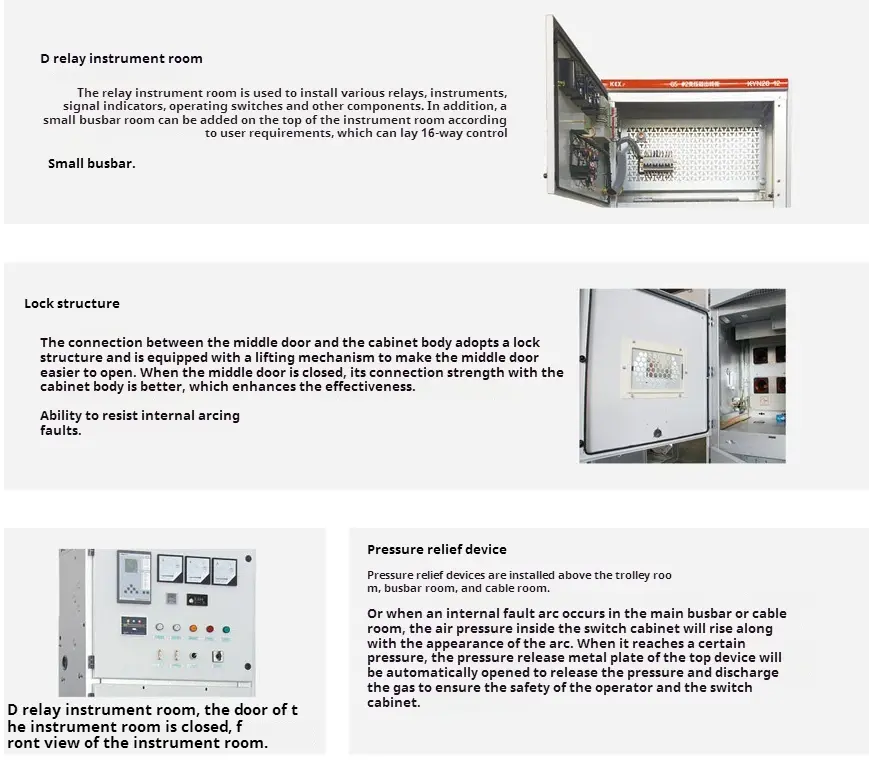

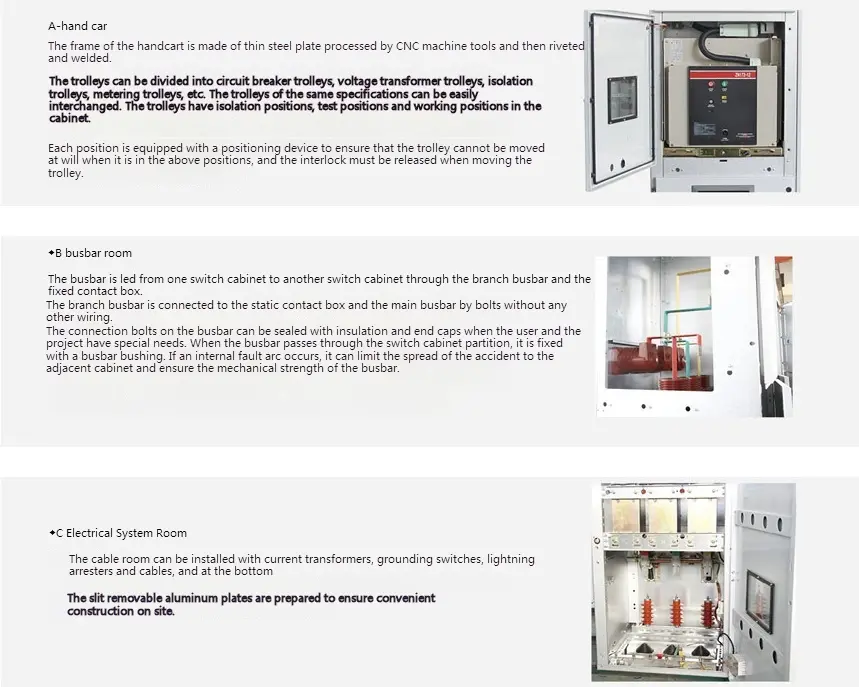

◆ Componentă majoră
