Set complet de înaltă tensiune

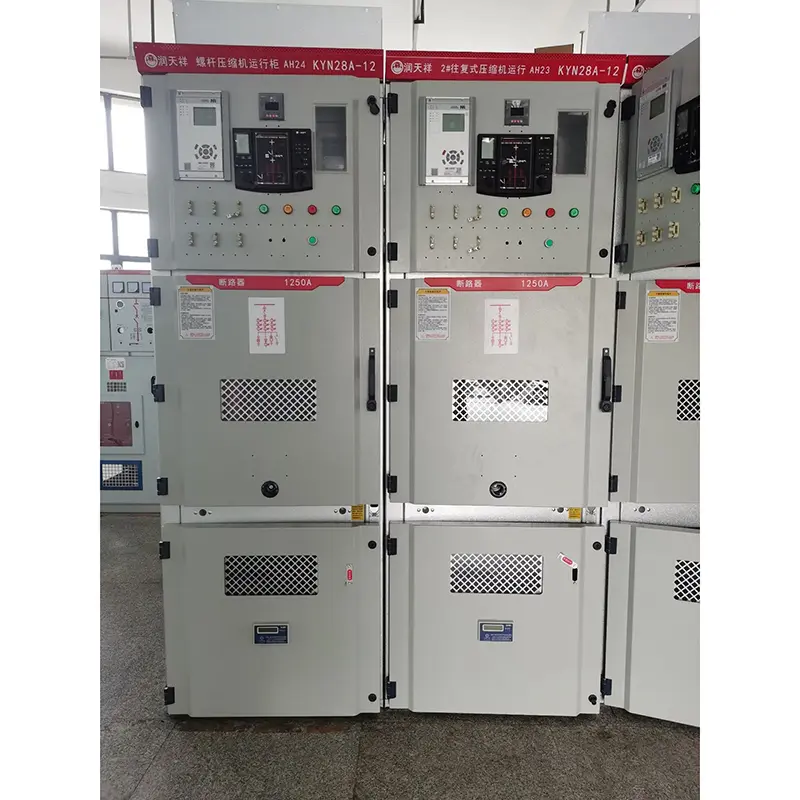

● Aplicarea setului complet de înaltă tensiune de tip Kyn28-12

Kyn28-12 (GZS1) Set complet de înaltă tensiune este un dispozitiv de distribuție complet de interior AC 50Hz în trifazare, care este utilizat pentru a primi și distribui puterea de rețea 3-12KV, controlul, protejarea și monitorizarea circuitului. Diferite tipuri de dispozitive de protecție completă bazate pe microcomputer pot fi instalate pe panoul camerei releului acestui produs, iar controlul inteligent al sistemului poate fi realizat. Are funcțiile de telecomandă, telemetrie, comunicare la distanță și reglare la distanță, iar rețeaua de câmp poate fi controlată prin autobuzul CAN cu interfața de comunicare. De asemenea, are funcțiile de prevenire a misoperarii întrerupătorului de circuit, de a împinge și de a trage cu sarcina cu sarcină, închiderea comutatorului de împământare cu electricitate, trimiterea de energie electrică în poziția de împământare și împiedicarea acesteia să intre în intervalul viu din greșeală, care este denumită „cinci prevenire” pentru scurt timp. Cabinetul poate fi echipat cu întrerupătoare de vid VSI (Zn63) și Zn12V, precum și întrerupătoare de vid VD4 importate și contactori de vid din seria VC.

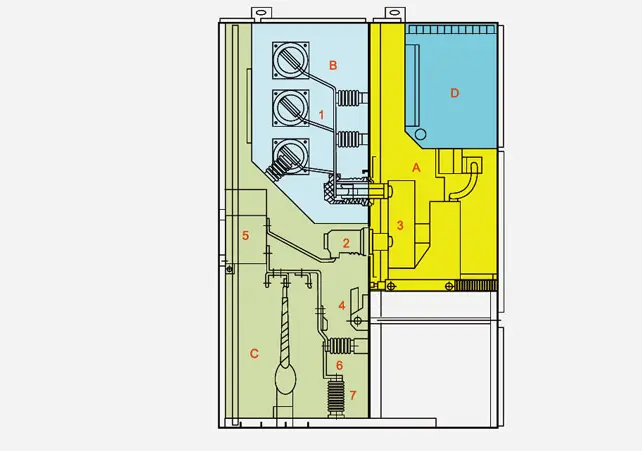

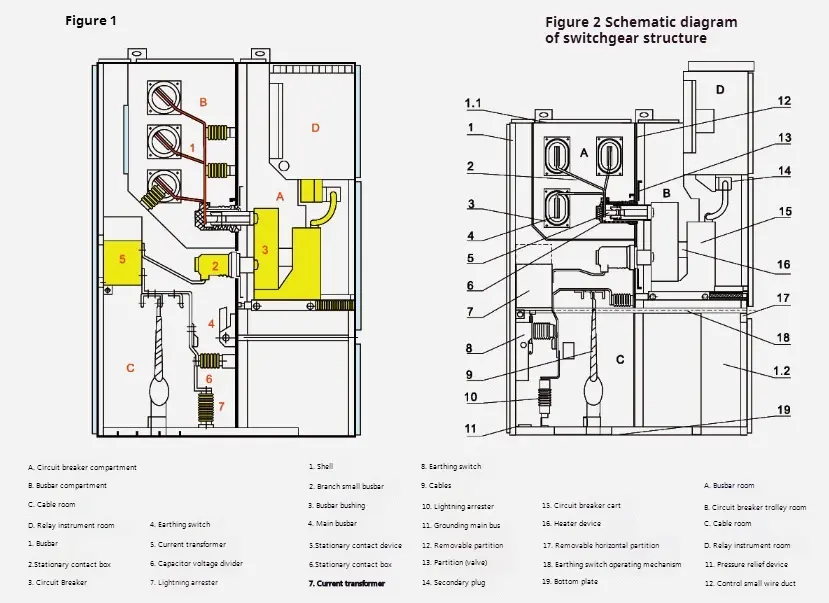

● Diagrama de structură a setului complet de înaltă tensiune Kyn28-12

● Setul complet de înaltă tensiune îndeplinește standardele mai jos ：

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Descrierea setului complet de înaltă tensiune

Învelișul și despărțirea setului complet de înaltă tensiune sunt realizate din plăci de oțel acoperite cu aluminiu-zinc sau plăci de oțel care sunt fixate după ce au fost prelucrate și îndoite de mașini-unelte CNC, astfel încât setul complet asamblat de înaltă tensiune poate menține uniformitatea ca mărime. Placa de oțel acoperită cu aluminiu-zinc are efecte puternice anticorroziune și anti-oxidare și rezistență mecanică ridicată. Interiorul setului complet de înaltă tensiune este împărțit în camera de mână, camera de autobuz, camera de cablu și camera de instrumente de releu prin partiții, iar coaja fiecărei unități are o împământare independentă. Ușile acesteia sunt pulverizate cu plastic electrostatic, ceea ce face ca suprafețele lor să aibă avantajele rezistenței la impact, ale rezistenței la coroziune și al aspectului frumos (culorile pot fi personalizate de către utilizatori).

◆ Shell -ul și partiția

Învelișul și despărțirea dulapului sunt confecționate din plăci de oțel de zinc acoperite cu aluminiu de înaltă calitate, care sunt fixate după ce au fost îndoite de mașini-unelte CNC, astfel încât setul complet de înaltă tensiune asamblat poate menține uniformitatea ca mărime. Are o rezistență puternică la coroziune și o rezistență la oxidare și are o rezistență mecanică mai mare decât aceeași placă de oțel. Setul complet de înaltă tensiune este împărțit în camera de mână (compartimentul întrerupătorului), camera de autobuz, camera de cablu și camera de instrumente de releu (cameră de joasă tensiune) prin partiție. Învelișul fiecărei unități este întemeiat independent.

◆ Dimensiuni

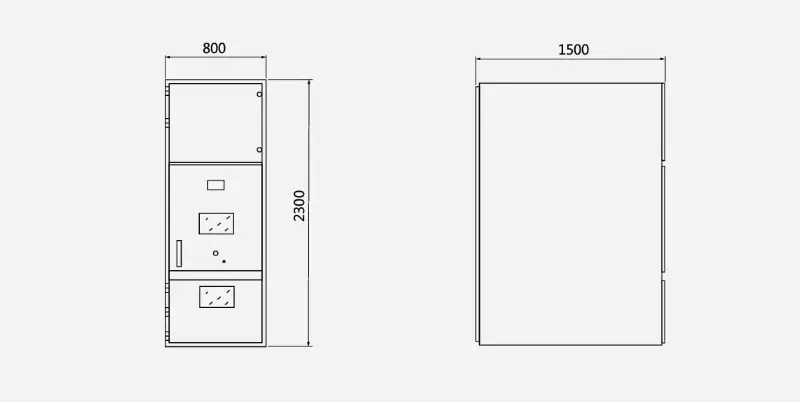

◆ Schițarea desenului dimensional al setului complet de înaltă tensiune

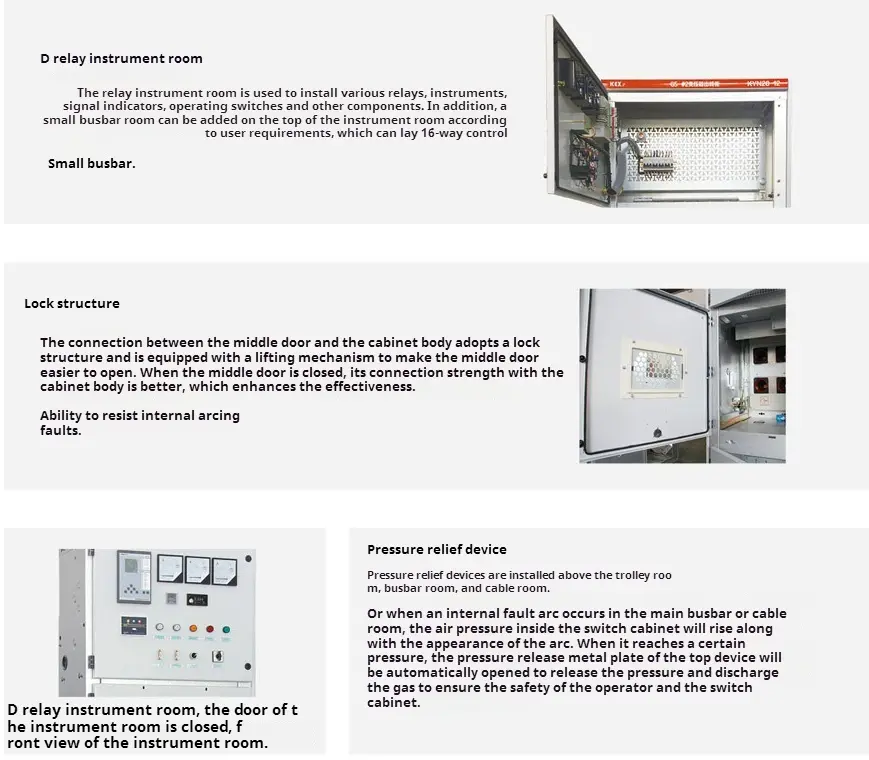

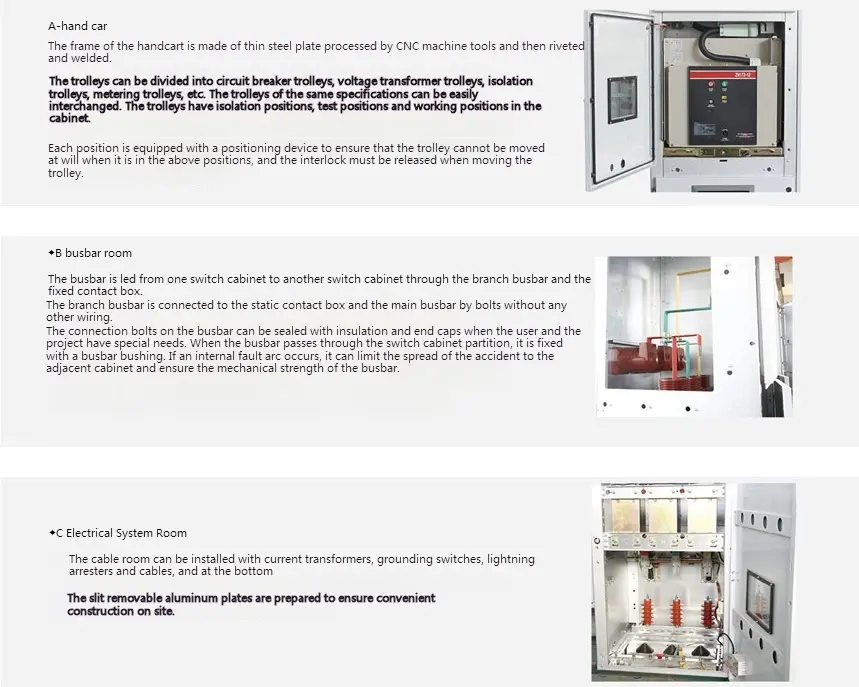

◆ Componenta importantă a setului complet de înaltă tensiune Kyn28-12 de înaltă tensiune
