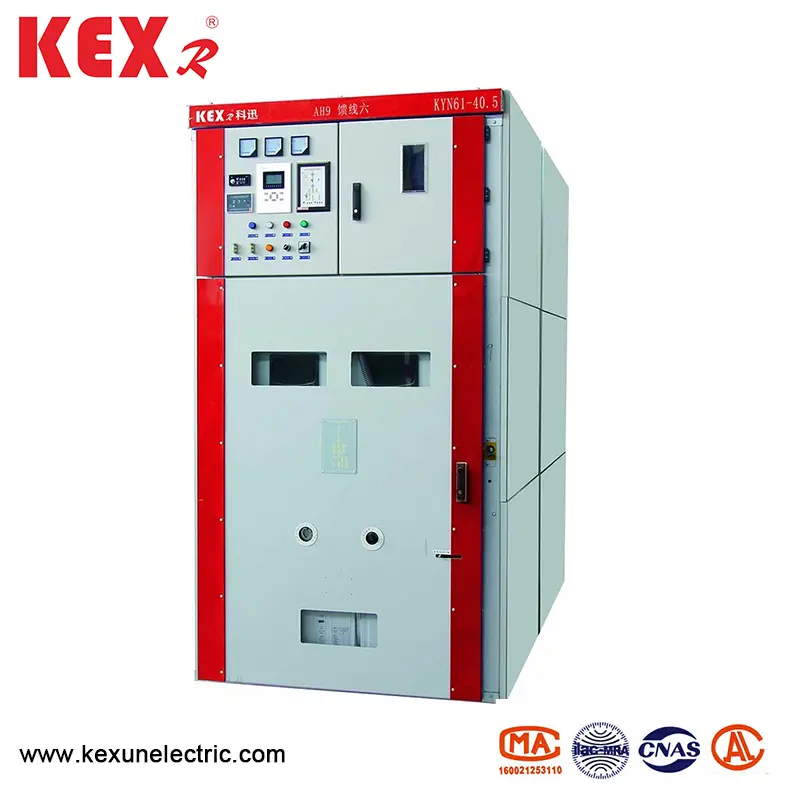

Comutator de schimbare îmbrăcat în armură

● Caracteristici tectonice

▶ Structura de comutare este asamblată, iar întrerupătorul este montat pe podea de Handcart

P

▶ Cadrul de mână este echipat cu un șurub de plumb și un mecanism de propulsie a piulițelor, care poate muta cu ușurință cartierul și poate împiedica misoperarea să deterioreze structura de propulsie

▶ Toate operațiunile pot fi efectuate cu ușa dulapului aproape

P

▶ Camera de cablu are suficient spațiu pentru a conecta mai multe cabluri

▶ Comutatorul de împământare rapidă este utilizat pentru împământare și scurtcircuit

P

▶ Switchge-ul de schimbare a armurii se conformează cu GB3906-1991.DL404-1997 și adoptă standardul internațional IEC-298 pentru referință.

● Condiții de mediu

▶ Limita superioară a temperaturii ambientale este de +40 ℃, iar valoarea medie măsurată în 24 de ore nu depășește 35 ℃, iar limita inferioară IS-15 ℃

▶ Altitudine: nu mai mult de 1000m deasupra nivelului mării

▶ Umiditatea relativă: Valoarea medie zilnică nu trebuie să depășească 95%, iar valoarea medie lunară nu trebuie să depășească 90%

▶ Intensitatea cutremurului: nu mai mult de 8 grade

▶ Presiunea vaporilor de apă: Valoarea medie zilnică nu trebuie să depășească 2,2 kP, iar valoarea medie lunară nu trebuie să depășească 90%.

● Tabelele de parametri tehnici

◆ Comutator de vid

◆ întrerupător de vid

◆ Mașini operate cu arc

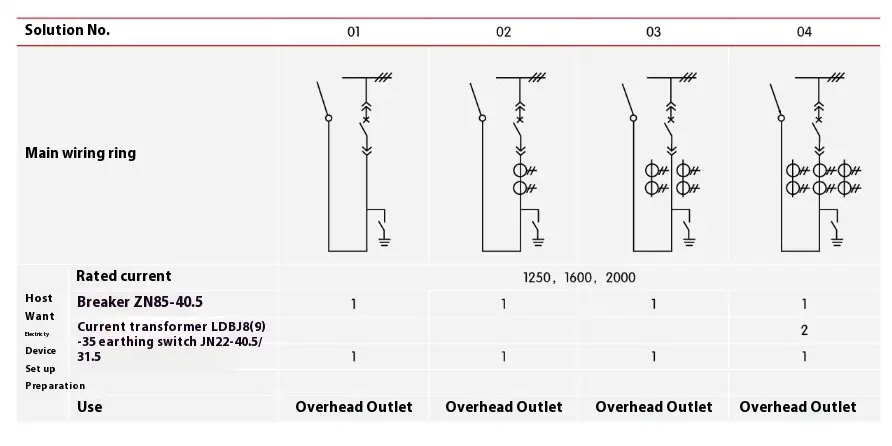

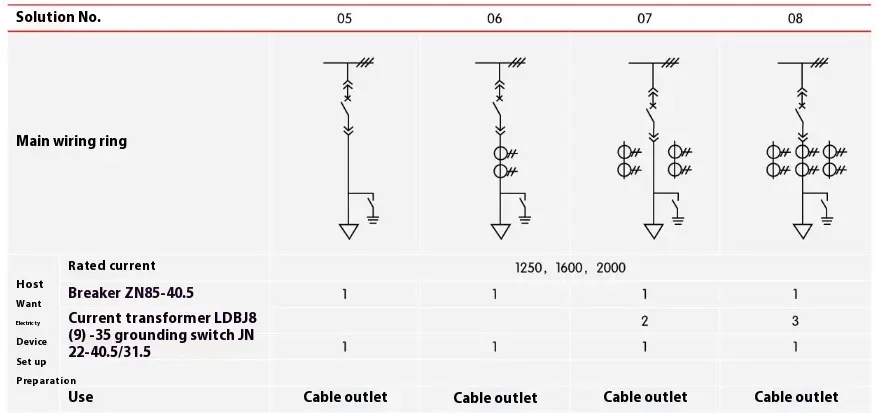

● Scheme de cablare

Există 27 de scheme tipice de cablare primare utilizate în mod obișnuit pentru schimbarea schimbărilor de schimbare a armurii, care pot satisface nevoile liniei de intrare și ieșire a cablurilor utilizatorilor, liniile de intrare și ieșire aeriană, comunicarea și măsurarea, protecția, etc. Dacă există și alte scheme diferite de schemele existente, vă rugăm să consultați cu producătorul.

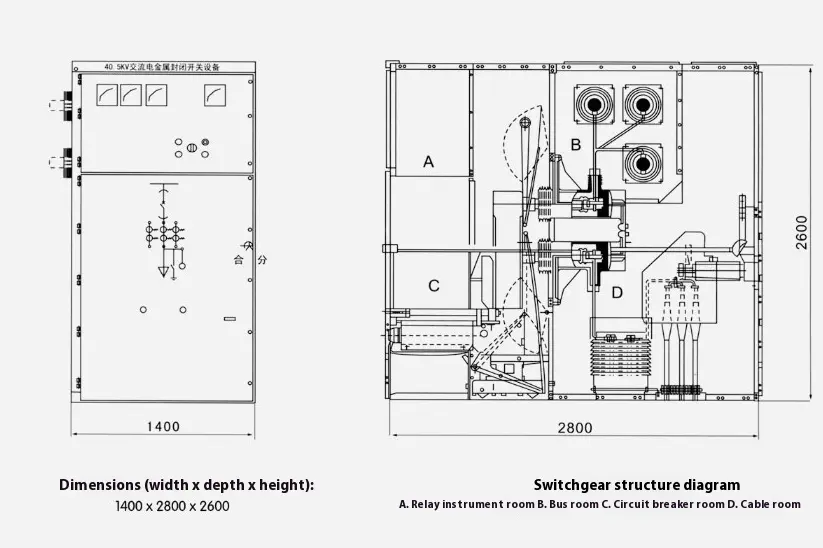

● Dimensiuni structurale ale comutatorului de schimbare a armurii îmbrăcate în armură

● Instalare Switchgear

P

▶ Distanța de la partea din spate a dulapului la perete: ≥ 1500mm

▶ Flatitatea cadrului de fundație: ≤ 1 mm/m

▶ Oțelul de fundație al canalului încorporat nu trebuie să depășească 3 mm deasupra solului

▶ Poate fi fixat pe fundație prin șuruburi sau sudură

▶ Greutatea comutatorului este de aproximativ 1800 kg

▶ Lățimea coridorului de funcționare a comutatorului (un singur rând): ≥3000mm și rândul dublu (față în față) ≥4000mm.

● Consistența produsului

◆ Linia primară Numărul de schemă principală, diagrama sistemului de autobuz unic, diagrama de aranjare și diagrama de dispunere

◆ Diagrama schematică electrică și diagrama de aranjare a terminalului circuitului secundar

◆ Specificația modelului și cantitatea de componente electrice ale comutatorului de schimbare a armurii îmbrăcate în armură

◆ Specificații și materiale ale autobuzului principal și a autobuzului de ramură

◆ Nume și cantități de piese de schimb și piese de schimb

◆ Cerințe speciale sunt convenite cu fabrica

◆ Datorită îmbunătățirii continue a tehnologiei produsului, toate datele vor fi supuse ultimei confirmări de către Departamentul Tehnic al Fabricii noastre. Dacă există vreo modificare, nu va fi o notificare.

● Instrucțiuni de comandă

◆ Schema principală a schemei de cablare, diagrama sistemului de scop și un singur fir; Tensiune nominală; Curent evaluat; Curent de rupere de scurtcircuit; Planul de dispunere a camerei de distribuție a energiei și a planului de aranjare și configurare a comutatorului, etc.

Indicați specificațiile cablurilor de intrare și de ieșire

◆ Cerințe pentru funcții de control, măsurare și protecție ale comutatorului și ale altor dispozitive de blocare și automate.

◆ Model, specificații și cantitate de componente electrice principale în comutator. Dacă este necesară conexiunea podului de autobuz între dulapurile de comutare sau dulapurile de intrare, trebuie furnizate date specifice, cum ar fi capacitatea de transport a curentului nominal a podului de autobuz, a intervalului de pod de autobuz și a înălțimii de la sol

◆ Când comutatorul de schimbare îmbrăcat în armură este utilizat în mediu special, acesta trebuie specificat în detaliu la comandă.

◆ Alte cerințe speciale.

● Diagrama schematică a fundației de instalare a comutatorului
