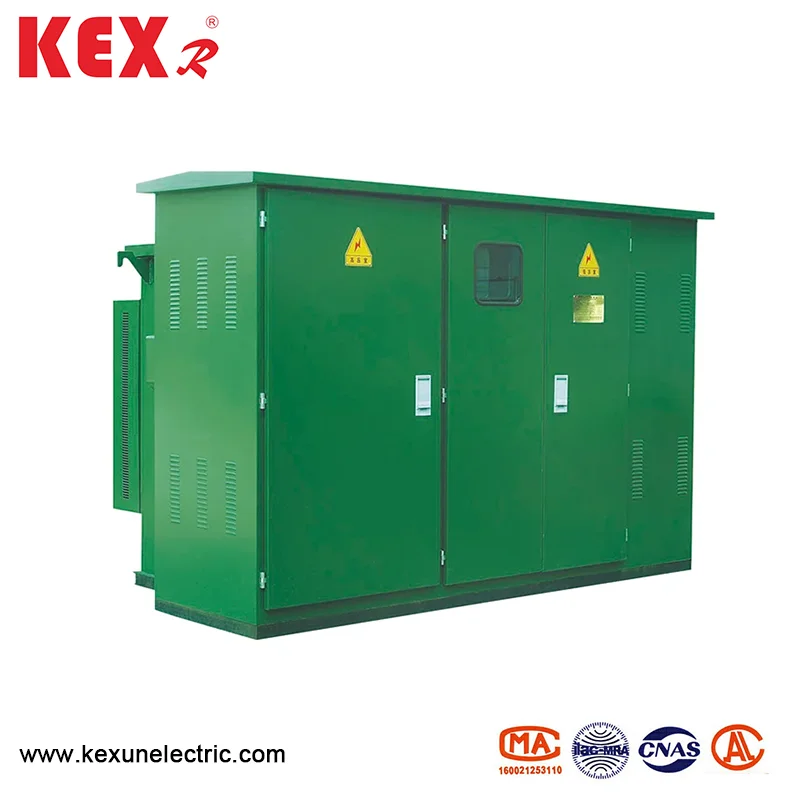

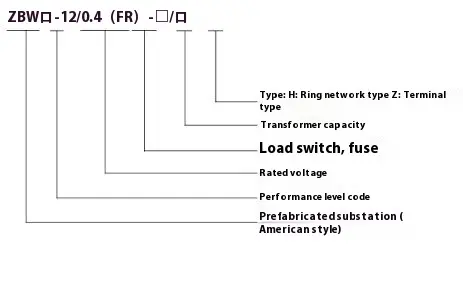

Dulap preinstalat de tip cutia americană

● Avantajele produsului

1.. Cabinetul de tip american preinstalat are o structură compactă și standard, spațiu mic pentru etaj, mult mai mic decât tipul european cu aceeași capacitate.

2. Structura sigilată, izolată, siguranță puternică.

3. Cabinetul de tip American Type American preinstalat adoptă transformatoare cu pierderi scăzute, zgomot scăzut, creștere scăzută a temperaturii, capacitate puternică de suprasarcină, rezistență la scurtcircuit și rezistență puternică de impact asigură performanța ridicată a produsului.

4. Acceptați diverse soluții pentru a răspunde nevoilor personalizate ale clienților și pentru a face față diferitelor scenarii de utilizare.

● Structura dulapului

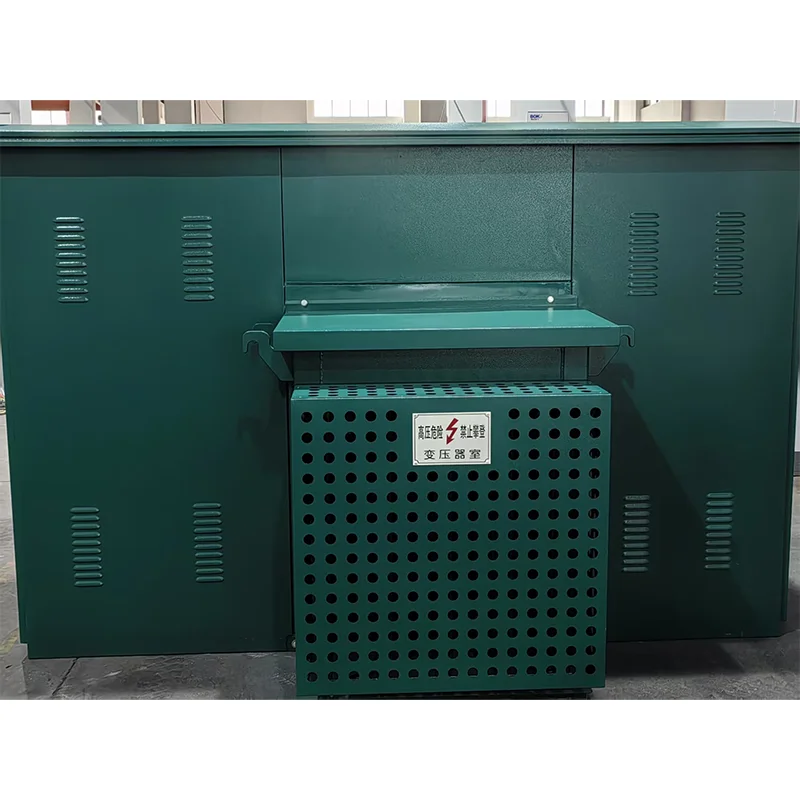

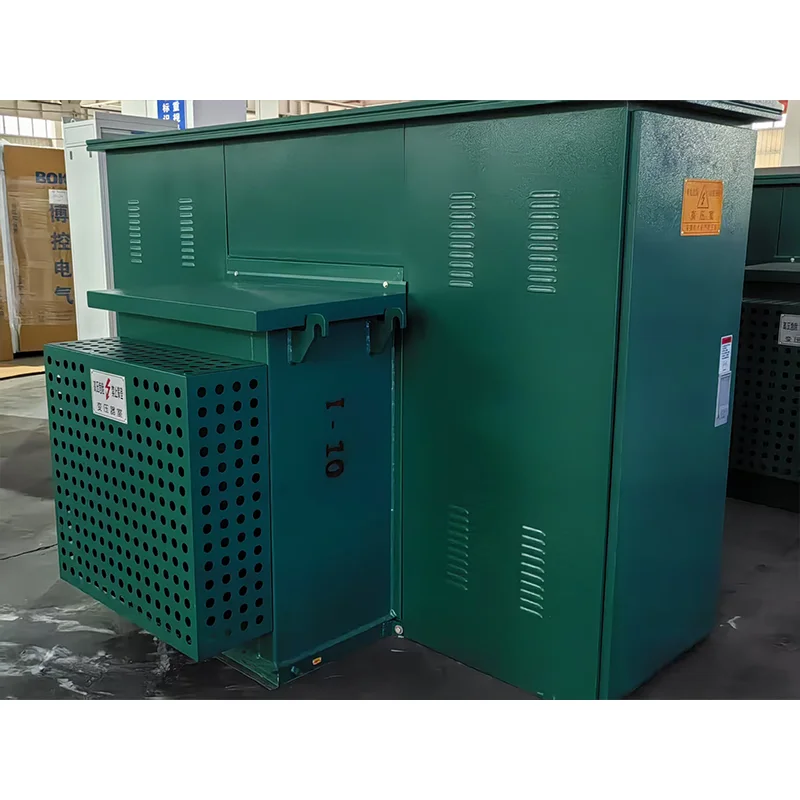

◆ Aspect general

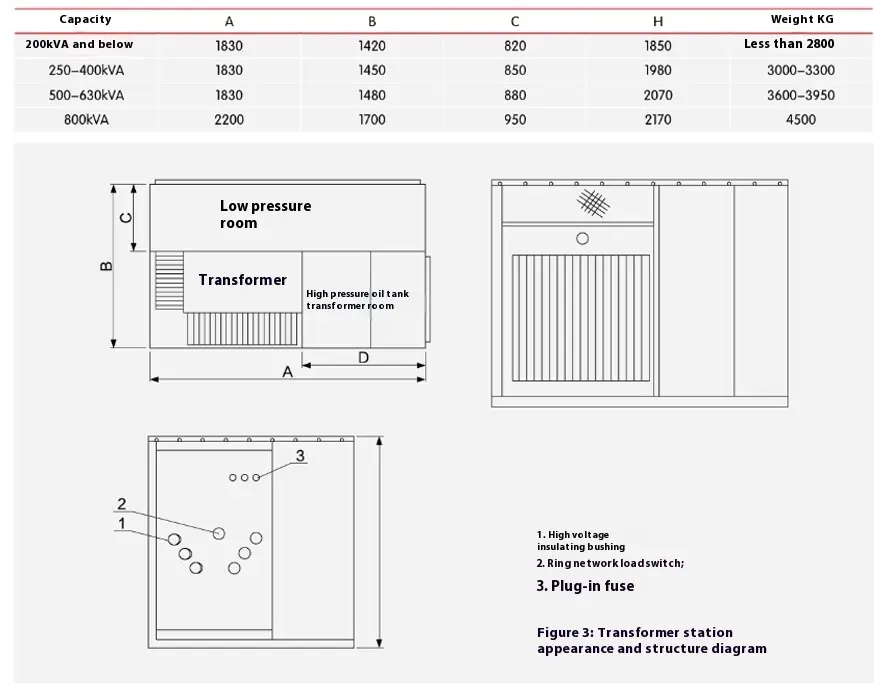

Aspectul și structura dulapului de tip American American de 10kV preinstalat sunt prezentate în figurile 2 și 3. Rezervorul de ulei este împărțit în două părți, partea superioară este rezervorul de ulei de înaltă presiune, iar partea inferioară este rezervorul de ulei transformator. Cele două părți sunt conectate electric doar și uleiul este blocat. Diagrama schematică este prezentată în figura 1, în care liniile „I” și „I” sunt alimentare cu rețea de buclă, ramurile „ll” sunt ramuri transformatoare, iar „V” este o ieșire de joasă tensiune. Cabinetul poate fi utilizat atât în ​​sistemul de alimentare cu rețea inelară, cât și în sistemul terminal, iar conversia este foarte convenabilă. Feed -ul liniei și ramura „Lⅲ” este comutată cu comutatorul de încărcare al rețelei de inele. În același timp, terminalul de intrare al părții de înaltă tensiune a transformatorului este echipat cu siguranțe de protecție de rezervă și siguranțe pentru a proteja defectul de scurtcircuit și supraîncărcarea și protecția la temperatură a ramurii. În același timp, pot fi instalate și dispozitive de afișare de înaltă tensiune și arestatori de trăsnet. Capătul de joasă tensiune a transformatorului este ieșit după trecerea printr-un contor și un întreruptor de joasă tensiune.

◆ Transformator

Cabinetul de tip american preinstalat American Adopt S11 Seria S11 Transformator imobilizat cu ulei, cu pierderi scăzute, creștere scăzută a temperaturii și zgomot scăzut. Structura complet sigilată izolează eficient poluarea aerului și degradarea izolației cauzate de umiditate. Foaia ondulată a cochiliei rezervorului de ulei are funcțiile de disipare și răcire a căldurii și reduce efectiv presiunea internă.

◆ Comutator de încărcare a terminalului cu două stații

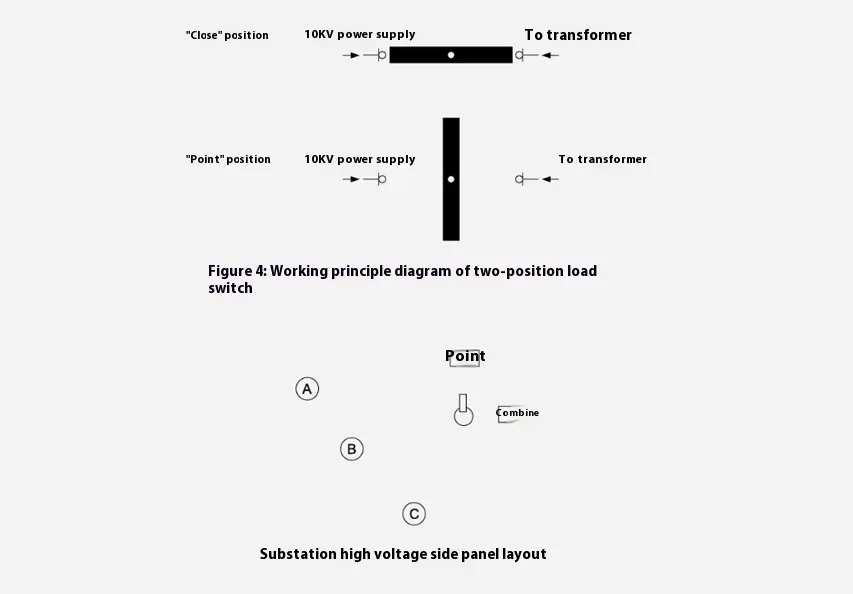

Diagrama sa structurală este prezentată în figura 4, în care „I” este conectat la terminalul de intrare de înaltă tensiune. În timpul funcționării, utilizatorul introduce mânerul special de funcționare în arborele rotativ al întrerupătorului de încărcare și îl rotește la 90 de grade în sens invers acelor de ceasornic, iar întrerupătorul de încărcare se transformă în poziția „Off”. Întrerupătorul de încărcare a terminalului taie doar ramura transformatorului din modul de alimentare a terminalului sau funcționează atunci când înlocuiește miezul siguranței plug-in, astfel încât întrerupătorul de încărcare negativ al terminalului are doar două poziții de OFF și ON, iar forța de funcționare este, de asemenea, mică datorită dimensiunilor mici. Pentru a reduce poluarea cu ulei în rezervorul de petrol, se sugerează ca utilizatorul să oprească întrerupătorul de joasă tensiune înainte de a funcționa întrerupătorul de încărcare pentru a reduce încărcarea laterală a presiunii.

◆ Siguranță de protecție

Siguranța de protecție a cabinetului de tip American Box preinstalat este conectat în serie cu siguranța plug-in în ramura transformatorului (vezi R1 și R2 din figura 2) pentru a forma o siguranță de protecție cu rază completă. Acesta suflă doar atunci când există o defecțiune de scurtcircuit în interiorul dulapului, astfel încât probabilitatea de a sufla este foarte mică. Este instalat în rezervorul de ulei superior, iar rezervorul de ulei trebuie deschis dacă trebuie actualizat.

◆ Introduceți siguranța tipului

Nucleul său de topire are sensibilitate dublă (temperatură și curent), adică se topește atunci când partea de încărcare eșuează (suprasarcină sau temperatură excesivă). Siguranța plug-in și siguranța de protecție de rezervă sunt utilizate în serie, ceea ce poate proteja întreaga gamă de la curent mic (de mai multe ori în) la curent mare (mai multe zeci de kiloampere), iar curentul maxim de rupere este de 50ka.

Nota:

1. Toate enumerate în tabel sunt evaluări ale siguranțelor. Siguranța de protecție de rezervă este suflată numai atunci când există o defecțiune de scurtcircuit în dulapul preinstalat de tip cutia americană.

2. Transformatorul selectat este potrivit numai pentru modul de conectare al Dyn11.

3. La selectarea siguranței introduse, trebuie considerat că de 3-4 ori mai mult decât curentul de capacitate a transformatorului ar trebui topit în 300 de ani și, în același timp, ar trebui să fie satisfăcut că de 12 ori curentul de capacitate maximă a transformatorului nu trebuie topit atunci când se utilizează 0,1s.

4. Conform standardelor IEC, siguranța poate funcționa în gama politică de -25 ℃ ~+40 ℃. Când temperatura uleiului este mai mare de +40 ℃, curentul nominal al siguranței trebuie redus cu 1% pentru fiecare creștere.

◆ Tipul cotului și capul de cablu tip „T”

Liniile de intrare și ieșire de înaltă tensiune și de ieșire de 12kV preinstalate de tip cabine American Cution adoptă cablul de intrare și de ieșire, iar sursa de alimentare de înaltă tensiune este condusă din rezervorul de petrol prin mâneci izolate epoxidice. Pentru a facilita testul fabricii și testul de acceptare al utilizatorului, mânecile izolatoare au în sine capacitatea de a rezista la frecvența de putere de 10kV de rezistență la tensiune și la impuls de fulgere. Înainte de instalarea capului de cablu, este necesar să știm dacă utilizatorul necesită arestări de trăsnet. Dacă este necesar, un set de mâneci izolatoare la liniile de intrare și de ieșire ale buclei adoptă tipul dublu-pas, iar celălalt set adoptă un tip de trecere unică.

Alegeți un cap de cablu cu cot sau T care se potrivește cu secțiunea de cablu, curățați-și suprafețele interioare și exterioare și suprafața manșonului izolant cu etanol anhidru, aplicați puțin 7501 unsoare de silicon în vid pe suprafața manșonului și instalați-o conform specificațiilor speciale de instalare a zonei de lucru prin cablu. La celălalt capăt al manșonului izolant cu trecere dublă, instalați un dispozitiv de fixare special sigilat de oxid de zinc în același mod. Consultați instrucțiunile pentru instalarea capului de cablu.

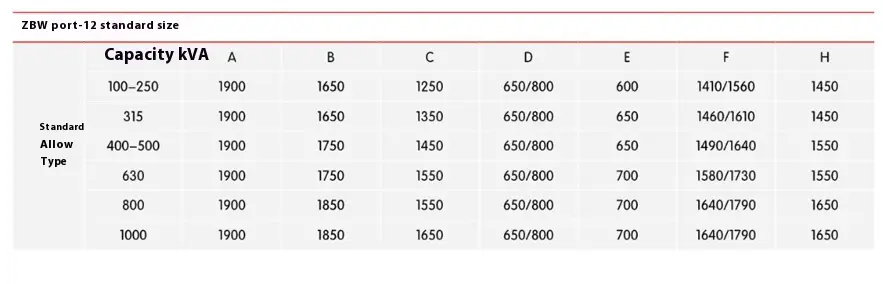

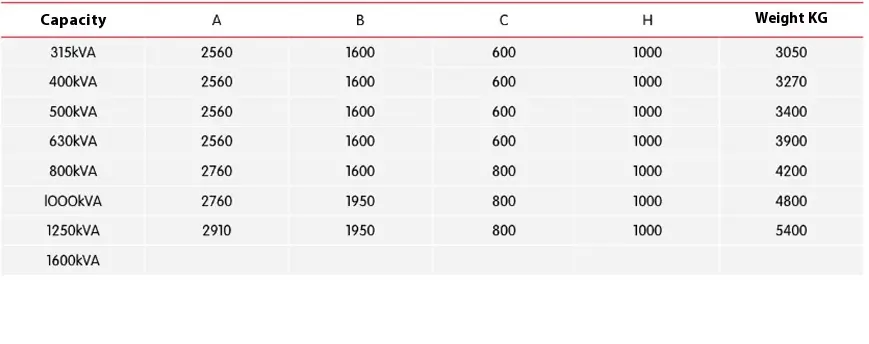

● Dimensiuni ale dulapului de tip cu cutie americană preinstalat
