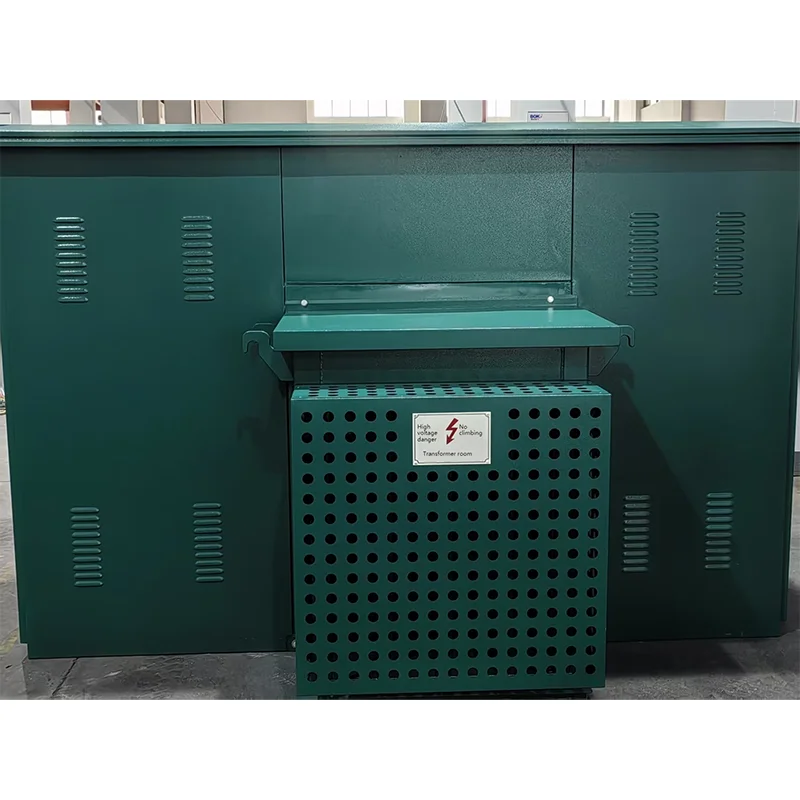

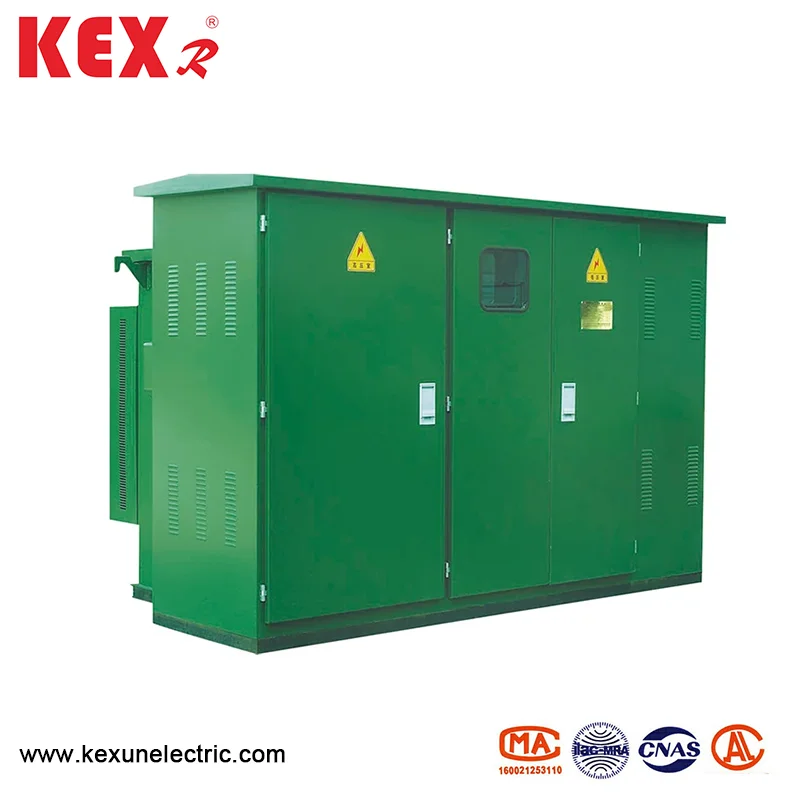

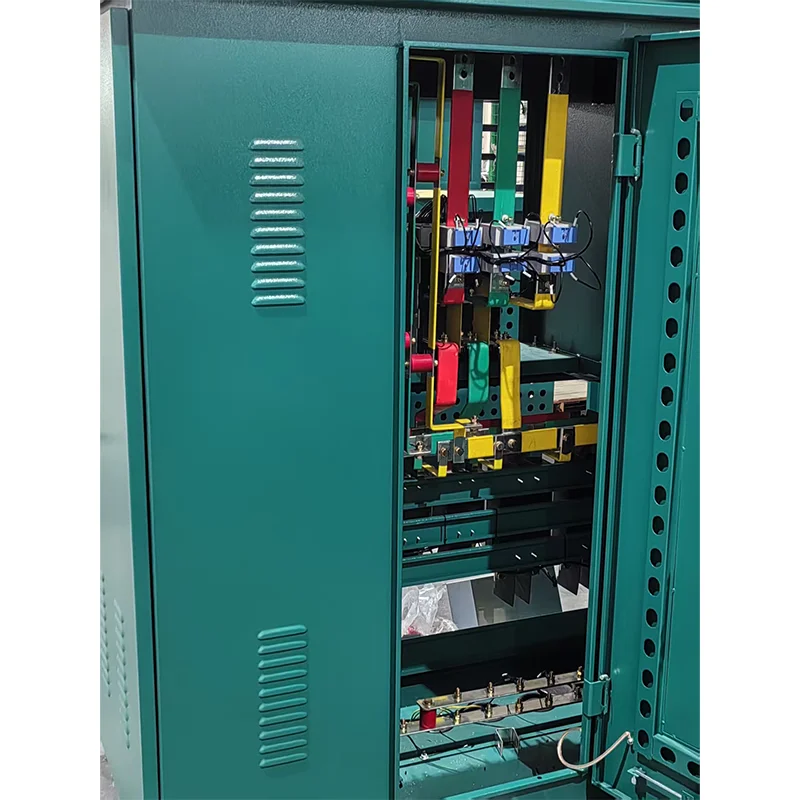

Substația de tip box american preinstalată

● Caracteristicile structurii produsului

◆ Substația de tip American American de tip ZBW-12 preinstalată are o structură compactă și un volum mic, ceea ce reprezintă doar aproximativ 1/3 ~ 1,5 din cea a transformatorului de cutii europene interne cu aceeași capacitate, reducând astfel foarte mult spațiul podelei.

◆ Substația adoptă o structură complet sigilată și complet izolată, fără distanță de izolare și protejează în mod fiabil siguranța personală.

◆ Cablajul de înaltă tensiune poate fi utilizat atât pentru rețeaua de inele, cât și pentru terminal, cu modul de alimentare flexibil și pentru o fiabilitate ridicată.

◆ Performanță excelentă a transformatorului: pierderi scăzute, zgomot scăzut și creștere scăzută a temperaturii; Capacitate puternică de suprasarcină, rezistență la scurtcircuit și rezistență la impact.

◆ îndeplinește tot felul de cerințe de feed-out de joasă tensiune, care pot fi selectate în funcție de schemă sau proiectate de unul singur.

● Tabelul parametrilor tehnici

● Fuse

Partea de înaltă tensiune a stației de tip American Type de tip American preinstalate este prevăzută cu o protecție completă printr-o conexiune în serie a siguranței de protecție de rezervă și siguranța plug-in, care este simplă în principiu, economică și fiabilă; Siguranța de protecție a backup-ului este o siguranță de limitare a curentului de înaltă tensiune, imperimentată cu ulei, cu o capacitate mare de rupere. Doar atunci când transformatorul nu reușește intern, siguranța plug-in este echipată cu o siguranță dublă sensibilă, care poate oferi o protecție dublă a curentului și a temperaturii. După ce siguranța dublă sensibilă este suflată, miezul siguranței poate fi înlocuit cu ușurință pe site.

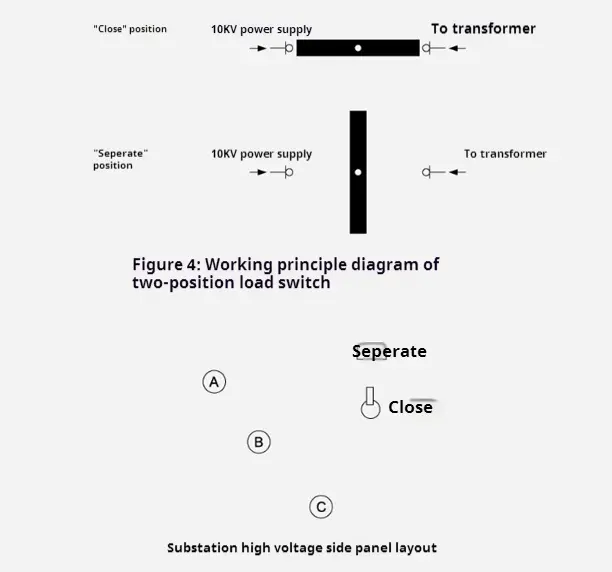

● Secvența de structură și funcționare

1. Aspectul

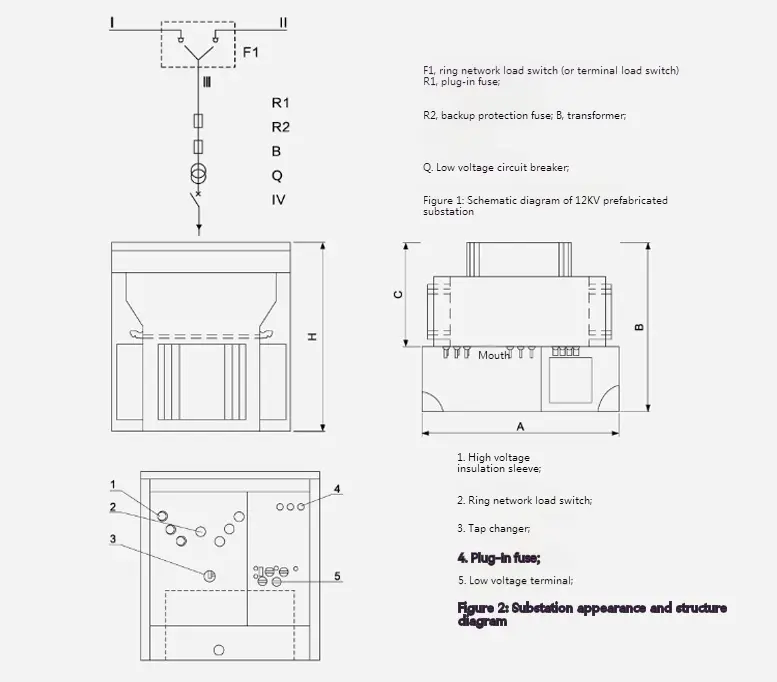

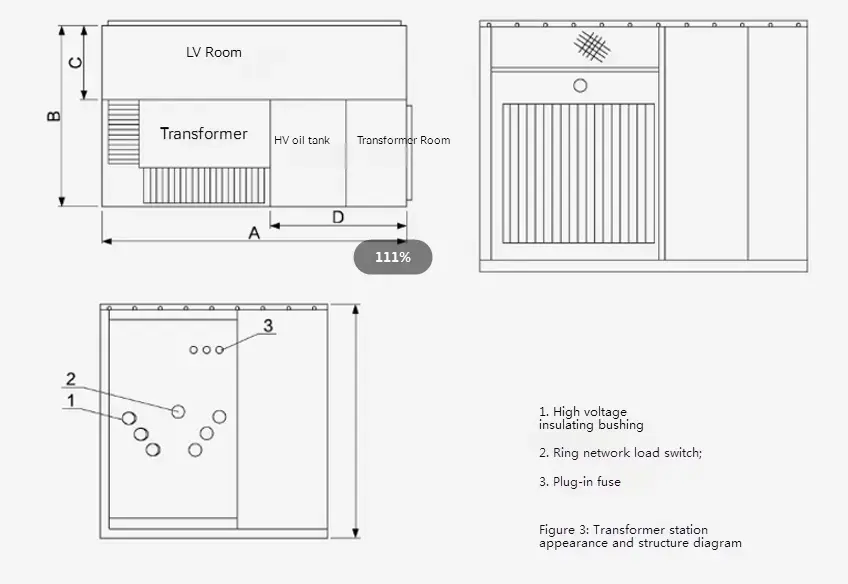

Pentru forma și structura de 10kV ZBW-12 Subtecție de tip American Tip American Tip, a se vedea Figura 2 și Figura 3. Rezervorul de ulei este împărțit în două părți: partea superioară este rezervorul de ulei de înaltă tensiune, iar partea inferioară este rezervorul de ulei transformator. Cele două părți sunt conectate electric doar electric, dar uleiul este blocat. Diagrama schematică este prezentată în figura 1, în care liniile „I” și „I” sunt alimentare cu rețea de buclă, ramurile „ll” sunt ramuri transformatoare, iar „V” este o ieșire de joasă tensiune. Substația poate fi utilizată atât în ​​sistemul de alimentare a rețelei de apel, cât și în sistemul terminal, iar conversia este foarte convenabilă. Feed -ul liniei și ramura „Lⅲ” este comutată cu comutatorul de încărcare al rețelei de inele. În același timp, terminalul de intrare al părții de înaltă tensiune a transformatorului este echipat cu siguranțe de protecție de rezervă și siguranțe plug-in pentru a proteja defectul de scurtcircuit și supraîncărcarea și protecția depășită a ramurii. În același timp, pot fi instalate și dispozitive de afișare de înaltă tensiune și arestatori de trăsnet. Capătul de joasă tensiune a transformatorului este ieșit după trecerea printr-un contor și un întreruptor de joasă tensiune.

Dimensiuni și greutate

2. Transformatorul

Substația de tip American de tip American de tip American KEXR adoptă noua transformatoare inundate cu ulei trifazat S9 și S11 au avantajele pierderilor scăzute de fără sarcină, creșterea scăzută a temperaturii, zgomot scăzut și înălțime scăzută. Pierderea fără sarcină și pierderea de încărcare a transformatorului sunt mai mici decât cele ale transformatorului original S9, atingând în prezent nivelul avansat intern. Transformatorul este dintr -o structură complet sigilată, care izolează efectiv poluarea aerului și degradarea izolației cauzate de umiditate. O pernă de aer de 40-90 mm este lăsată în partea de sus a rezervorului de petrol, care poate juca rolul de disipare a căldurii și răcire împreună cu ondulările cochiliei rezervorului de ulei și poate reduce eficient presiunea internă.

Dimensiuni și greutate

3. Siguranță de protecție de rezervă

Este conectat în serie cu siguranța plug-in în ramura transformatorului (vezi R1 și R2 din figura 2) pentru a forma o siguranță de protecție cu rază completă. Acesta suflă doar atunci când există o defecțiune de scurtcircuit în interiorul stației, deci probabilitatea de a sufla este foarte mică. Este instalat în rezervorul de ulei superior, iar rezervorul de ulei trebuie deschis dacă trebuie actualizat.

4. Siguranță plug-in

◆ Nucleul său de topire are sensibilitate dublă (temperatură și curent), adică se topește atunci când partea de încărcare eșuează (suprasarcină sau temperatură excesivă). Siguranța plug-in și siguranța de protecție de rezervă sunt utilizate în serie, ceea ce poate proteja întreaga gamă de la curent mic (de mai multe ori în) la curent mare (mai multe zeci de kiloampere), iar curentul maxim de rupere este de 50ka.

◆ Potrivirea rezonabilă a siguranței de rezervă și a siguranței plug-in afectează în mod direct performanța întregii stații. Consultați următorul tabel pentru o parte din Ghidul de selecție a siguranțelor în stația de tip American Type de tip American Tip de 10kV preinstalată pentru doar referință. Notă: Nu este potrivit pentru alte tipuri de stații.

● Dimensiunea conturică a stației de tip cutia americană preinstalată
