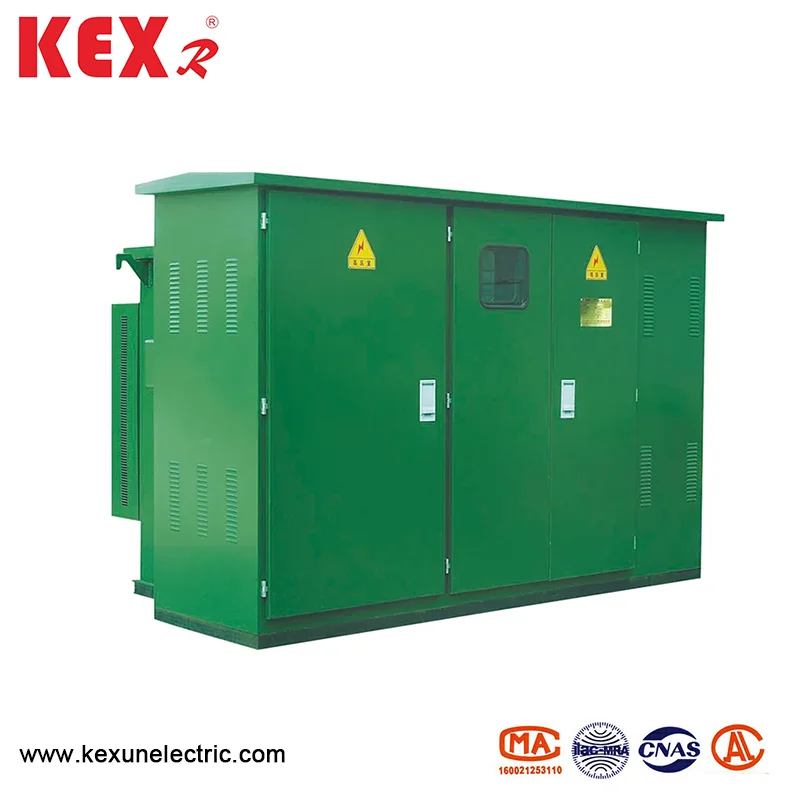

Transformatorul de cutii american preinstalat

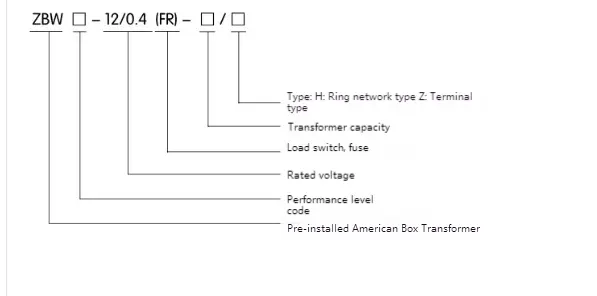

Model și sens

● Condiții de utilizare a mediului

◆ Temperatura mediului: transformatorul de cutii americane preinstalat ar trebui să fie utilizat în mediu între -30 ~ 40 ℃

◆ Altitudine: sub 4000m

◆ Viteza vântului: sub 34m/s

◆ Umiditate: umiditatea relativă zilnică medie nu este mai mare de 95%; Valoarea lunară a umidității relative nu este mai mare de 95%

◆ Nivel de rezistență la șocuri: accelerația orizontală nu este mai mare de 0,4 m/s², iar accelerația verticală nu este mai mare de 0,15 m/s²

◆ Înclinarea instalării: în termen de 3 °

◆ Mediu de instalare: aerul din jur nu este în mod evident poluat de gazele corozive și combustibile și nu există vibrații violente la locul de instalare.

Notă: Atunci când comandați transformatorul de cutii americani preinstalat dincolo de condițiile de mai sus, puteți negocia cu compania noastră.

● Tabelul de parametri tehnici

◆ Transformator

◆ Comutator de încărcare

Comutatorul de încărcare al transformatorului de cutii americane preinstalat este importat cu ulei, întrerupător de legătură trifazat și arc mecanism de funcționare; Poate fi deschis și închis cu sarcină, iar viteza de deschidere și închidere nu are nicio legătură cu forța de funcționare. Tipurile sunt două stații, cu patru stații T-tip și patru stații V.

◆ Siguranță de protecție împotriva copiilor de rezervă

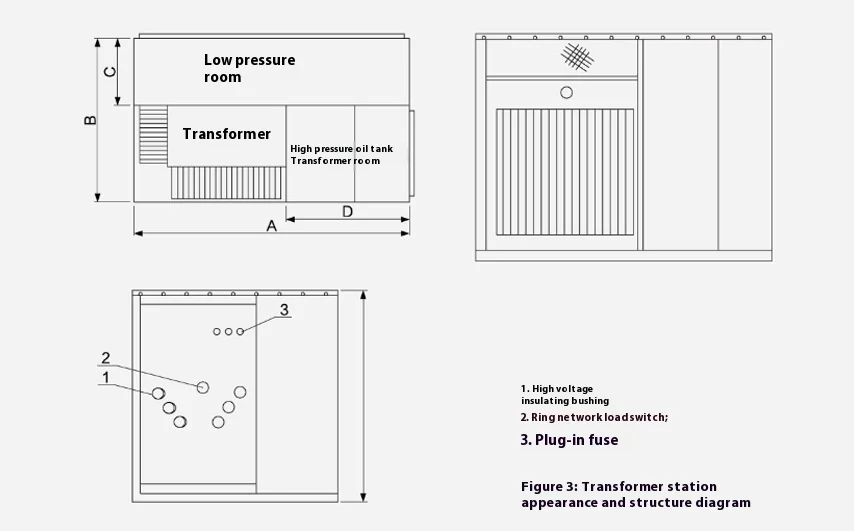

Siguranța transformatorului de cutii americane preinstalate este conectat în serie cu siguranța plug-in în ramura transformatorului (vezi R1 și R2 din figura 2) pentru a forma o siguranță de protecție cu rază completă. Acesta suflă doar atunci când există o defecțiune de scurtcircuit în interiorul transformatorului, astfel încât probabilitatea de a sufla este foarte mică. Este instalat în rezervorul de ulei superior, iar rezervorul de ulei trebuie deschis dacă trebuie actualizat.

◆ Conectați siguranța

1. Nucleul siguranței transformatorului de cutii americane preinstalat are două caracteristici ale temperaturii și curentului, adică suprasarcină are loc la capătul sarcinii sau se topește atunci când temperatura este prea mare. Siguranța plug-in și siguranța de protecție de rezervă sunt utilizate în serie, ceea ce poate proteja întreaga gamă de la mai mulți amperi la câteva mii de amperi, iar curentul maxim de rupere este de 50 ka.

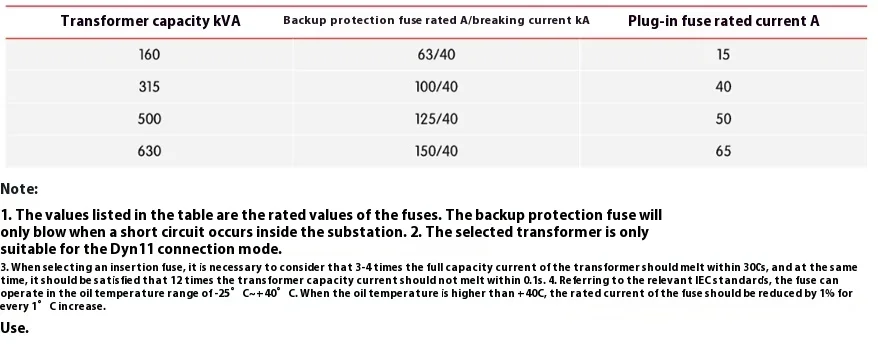

2. Potrivirea rezonabilă a siguranței de rezervă și a siguranței plug-in va afecta în mod direct performanța întregului transformator. Consultați tabelul următor pentru o parte din ghidurile de selecție a siguranțelor în transformatorul de casetă americană preinstalat de 10kV pentru referință.

3. Fusa-Plug-in este un element care poate înlocui nucleul de siguranță extern. Când se înlocuiește, trageți mai întâi inelul de tragere al supapei de reliefare a presiunii rezervorului de combustibil superior pentru a echilibra presiunea în interiorul și în afara rezervorului de combustibil. Pentru a asigura siguranța operatorilor și echipamentelor, siguranțele plug-in trebuie conectate și deconectate atunci când nu există nicio încărcare. Prin urmare, întrerupătorul de joasă tensiune trebuie oprit mai întâi pentru a tăia sarcina completă pe partea de joasă tensiune. Apoi, mânerul de pe scaunul siguranței trebuie deșurubat cu mânerul de funcționare, apoi rotit cu aproximativ 90 de grade pentru a elimina aderența dintre garnitură și peretele exterior. Topirea siguranței trebuie trasă oblic în sus pentru 70-80mm și ar trebui să rămână câteva secunde. După scurgerea de ulei pe topire, topirea trebuie scoasă pentru a evita picăturile de ulei din alte componente din afara rezervorului de combustibil. Ștergeți suprafața topiturii cu o cârpă de bumbac curată, apoi înlocuiți miezul. Când se înlocuiește, asigurați -vă că acordați atenție parametrilor indicați pe miezul topit și nu pot fi înlocuiți diferiți parametri. Consultați atașamentul 3 pentru etapele de înlocuire. Introduceți miezul topit după înlocuire în suportul siguranței, iar atunci când mânerul de pe miezul topit este transformat în poziția de blocare, asigurați -vă că șaiba din oțel inoxidabil este aproape de suportul siguranței, iar mânerul este încadrat pe șef pentru a se asigura că stația este complet sigilată și lipsită de umiditate. Apoi, întrerupătorul de joasă tensiune este închis din nou, iar sursa de alimentare poate fi reluată în acest moment.

4. Pentru că transformatorul de cutii americane preinstalat este un sistem trifazat, indiferent dacă este o siguranță de protecție de rezervă sau o siguranță plug-in, atunci când topirea cu o fază topită, topirea trifazică trebuie înlocuită în general, cu excepția cazului în care se poate stabili că doar o topire cu o fază a trecut de curentul de eroare.
