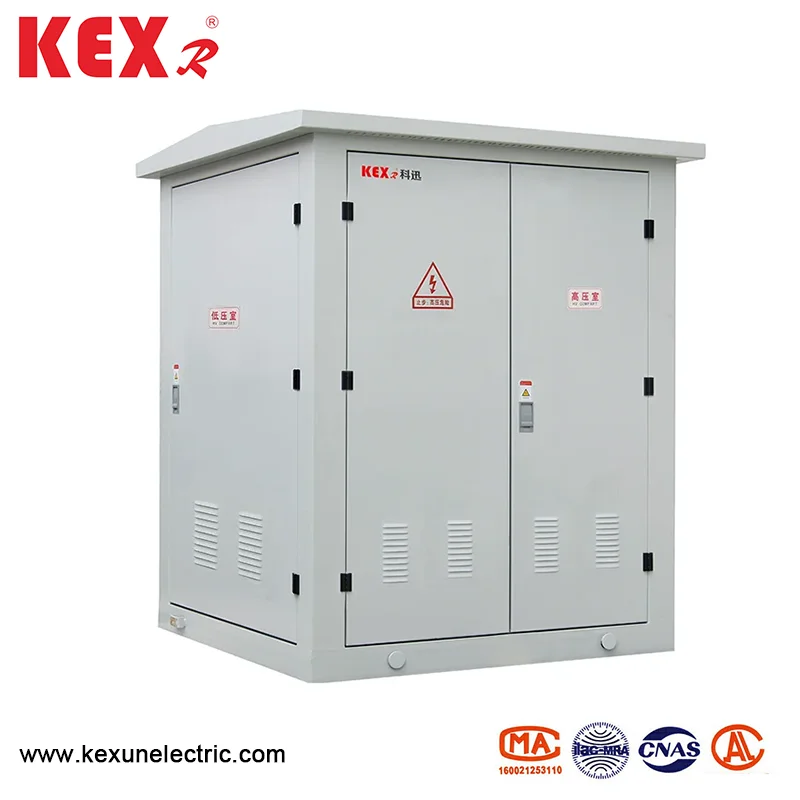

Substația de tip cutia europeană miniaturizată

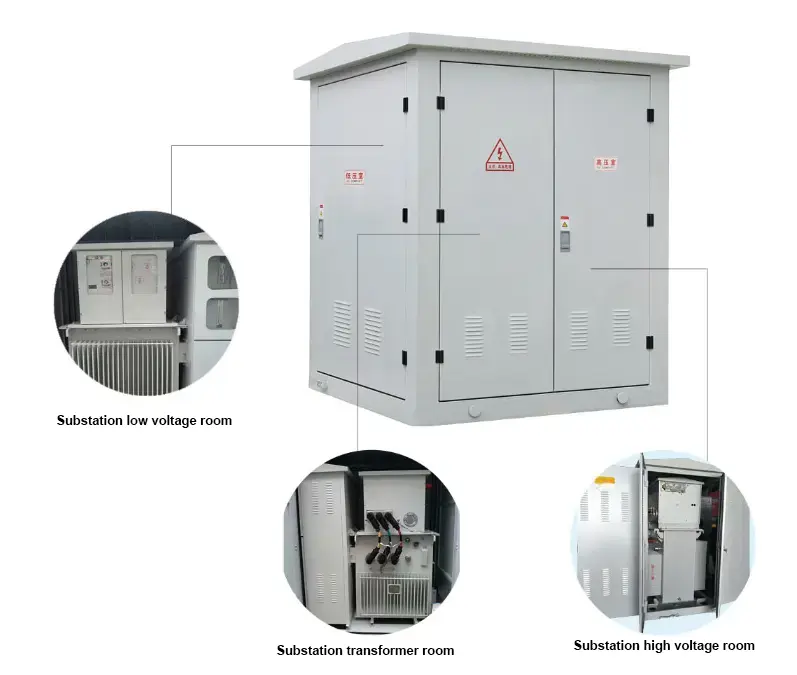

◆ Structura generală

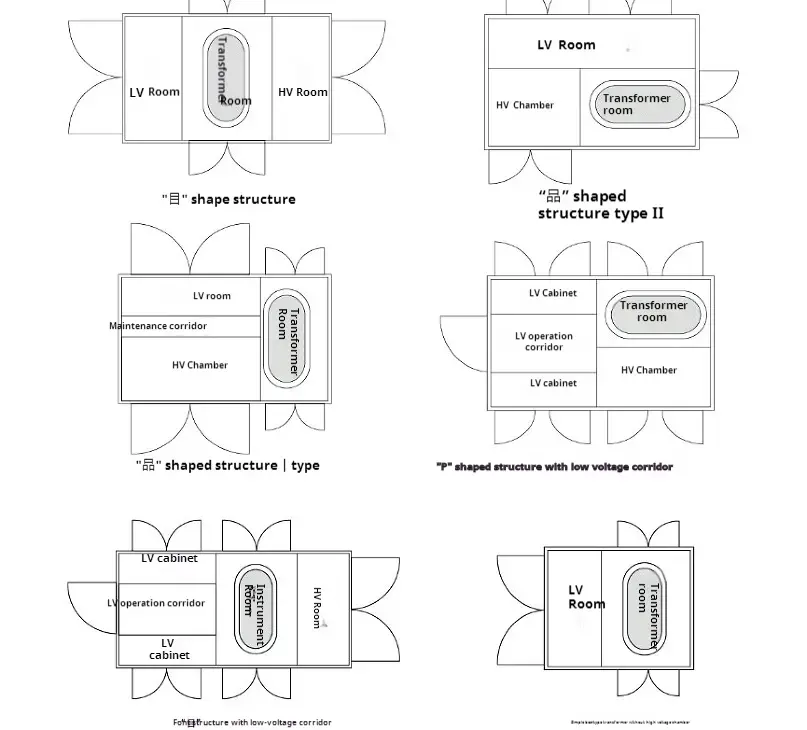

1. YB □ -12 Substația de tip cutia europeană miniaturizată este împărțită în principal în trei părți: sala de comutare de înaltă tensiune, camera transformatoarelor și camera de comutare de joasă tensiune, care poate fi transportată separat.

2. Produsul adoptă un design unic de disipare a căldurii cu ciclu mare pentru a asigura nivelul de creștere a temperaturii produsului, iar etanșarea separată între camere nu va forma schimb de căldură între camere.

3. Învelișul produsului este confecționat din placă din oțel inoxidabil de înaltă calitate. Toate părțile structurii plăcii de oțel au fost supuse unui tratament special anticorroziune, iar structura plăcii din oțel inoxidabil are o rezistență puternică la coroziune și o rezistență mecanică bună.

4. Produsul poate fi instalat direct în interior fără fundație suplimentară de construcție, care economisește costuri și spațiu și este convenabil de instalat.

◆ Camera de înaltă tensiune

Comutatorul plin de gaz SF6 elaborat independent de compania noastră este adoptat pentru tensiune de înaltă tensiune, iar toate comutatoarele și barele sunt sigilate într-o cutie de oțel inoxidabil închisă, fără cadavre încărcate expuse în exterior. Funcționare sigură și fiabilitate ridicată; Proiectare complet modulară, toate modulele pot realiza modul de conectare a ieșitării laterale și expansiunea de vârf în funcție de cerințele de consum de energie și să răspundă nevoilor schemei de alimentare cu energie maximă în măsura maximă.

◆ Cameră de joasă tensiune

Liniile de intrare și ieșire laterală de joasă tensiune sunt realizate din noi întrerupătoare de carcase modelate, care au dimensiuni mici, fără arcuire și ușor de înlocuit. Controler de protecție integrant inteligent multifuncțional și nou dispozitiv de compensare a puterii reactive integrate.

◆ Camera Transformerului

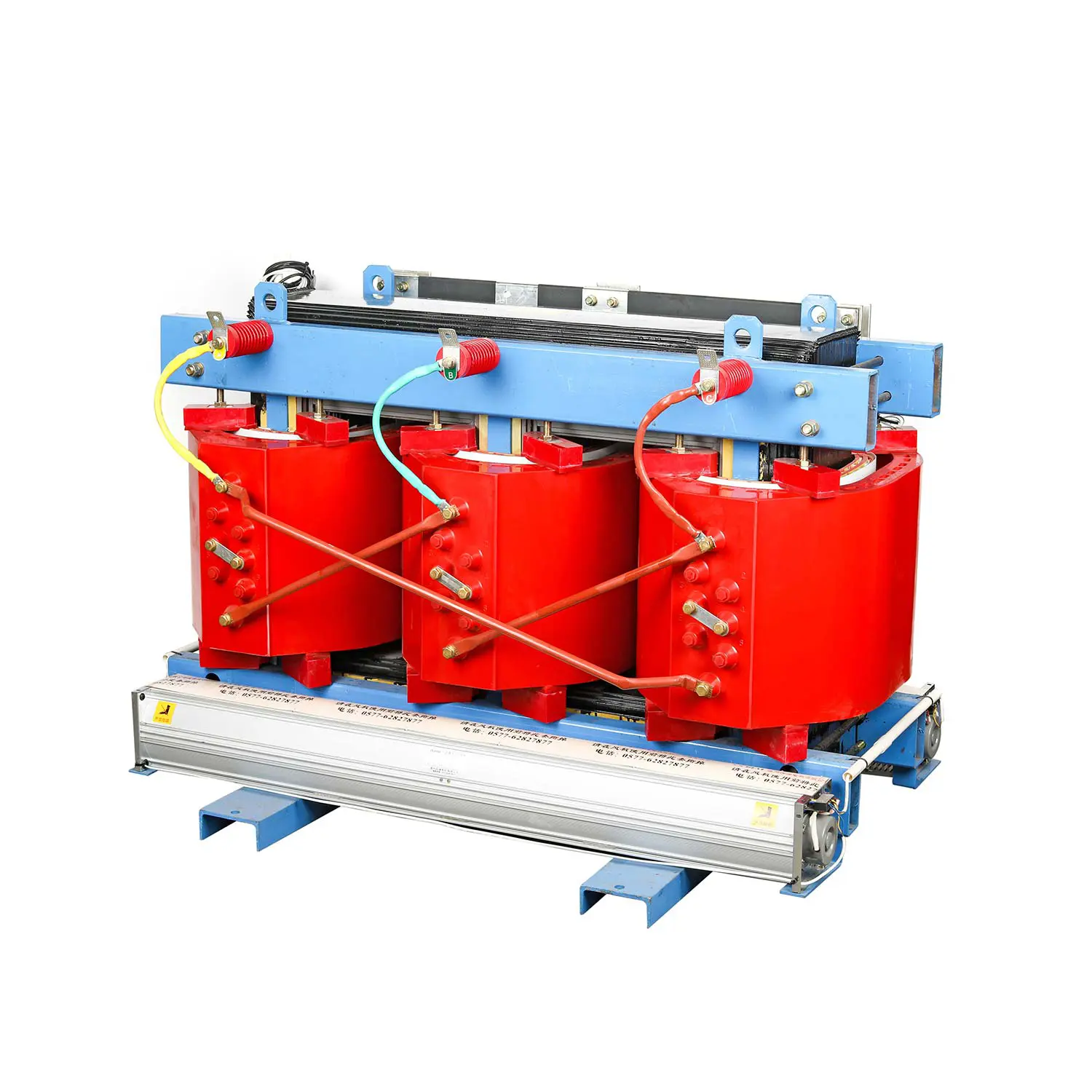

Transformatorul este complet izolat cu rășină epoxidică, iar nivelul de izolare și rezistență la căldură este F, iar transformatorul nu are materiale care susțin combustia și nu produce niciun gaz sau alte produse intermediare care nu sunt favorabile mediului în timpul funcționării, astfel încât are caracteristicile unei bune retardanțe de flacără, protecție asupra mediului și economie de energie.

◆ Link intern

Transformatorul de tensiune și comutatorul solid chinezesc sunt conectate de accesoriile de cablu izolate solide ale companiei, care sunt complet izolate și sigure și fiabile

● Funcție și caracteristici

Camera de înaltă tensiune a stației de cutia europeană miniaturizată este compusă din întrerupător de încărcare de înaltă tensiune, siguranța de înaltă tensiune și un prag de trăsnet, care poate opri transmisia puterii și pot avea o protecție la suprasarcină și la scurtcircuit în același timp. Camera de joasă tensiune este compusă din întrerupător de aer de joasă tensiune, transformator de curent, ampermeter și voltmetru. Substația europeană a cutiei miniaturizate adoptă tehnologie de procesare lider și are o bună rezistență la coroziune și rezistență la uzură. Avantajele sale sunt combinația flexibilă, transportul convenabil, instalarea și construcția, costuri reduse, fără poluare și o funcționare sigură și fiabilă. În același timp, stația de cutia europeană miniaturizată este un dispozitiv cu un grad ridicat de automatizare și este proiectat în mod inteligent, care poate proteja pe deplin toate piesele și poate satisface nevoile nesupravegheate. În general, stația de cutii europene miniaturizate este tipul de transformator de cutii care economisește investiții și are cel mai rapid efect.

● Camera de înaltă tensiune

Camera de înaltă tensiune este protejată în general de o combinație de întrerupător de încărcare și siguranță. După o fază a siguranței este suflată, călătoriile de legătură trifazate. Întrerupătoarele de încărcare sunt disponibile în tipul de aer comprimat, tipul de vid, tipul de hexafluorură de sulf etc., care poate distribui mecanismul de funcționare și poate realiza actualizarea automată; Siguranța este o siguranță de limitare a curentului de înaltă tensiune cu un atacant, care are o acțiune fiabilă și o capacitate mare de rupere. Consultați tabelul de mai jos pentru principalii parametri tehnici. Pentru transformatoarele peste 800kVA, pot fi selectate întrerupătoare de circuite de vid, cum ar fi Zn12, Zn28 și VS1

● Camera de joasă tensiune

Partea principală a comutatorului al camerei de joasă tensiune adoptă întrerupătorul de circuit universal sau inteligent, care poate proteja selectiv circuitul; Comutatorul de ieșire adoptă un nou tip de comutator de coajă din plastic, care are dimensiuni mici și scurt în arcuire, până la 30 de circuite; Există moduri de comutare de contactor și contact fără contact pentru care utilizatorii să aleagă.

● Transformatorul

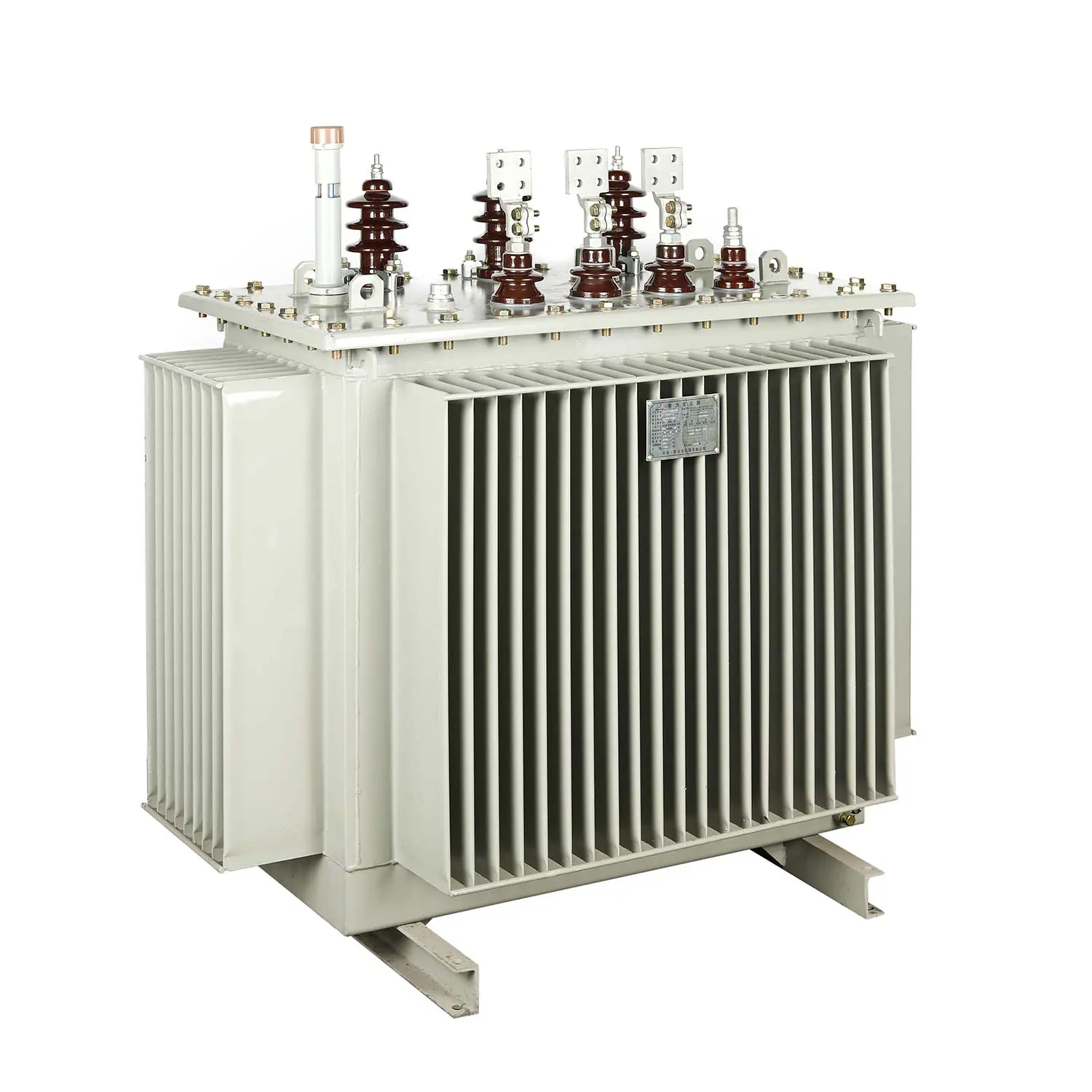

YB □ -12 Substația de tip european miniaturizată, alegeți transformatoarele din seria S9, S10 și S11, cu ulei scăzut, cu ulei, sau alegeți cu rășină sau Nomex, izolate de hârtie, care să fie de tip uscat, iar partea inferioară este echipată cu un cărucior pentru a facilita intrarea și exitul transformatorului.

● Tabele de parametrul de performanță

◆ Parametri tehnici ai comutatorului de încărcare

◆ Parametri tehnici ai siguranței de înaltă tensiune

◆ Parametri tehnici ai întrerupătorului de joasă tensiune

● Condiții de utilizare a mediului

◆ Altitudine: Substația de tip european miniaturizată trebuie utilizată în 4000m în 4000m

◆ Temperatură: -25 ~ 40 ℃

◆ Umiditate relativă: media zilnică nu este mai mare de 95%, iar media lunară nu este mai mare de 90%;

◆ Loc de instalare: fără foc, pericol de explozie, praf conductiv, gaz coroziv chimic și vibrații violente. Dacă sunt depășite condițiile de mai sus, utilizatorii se pot consulta cu compania noastră.

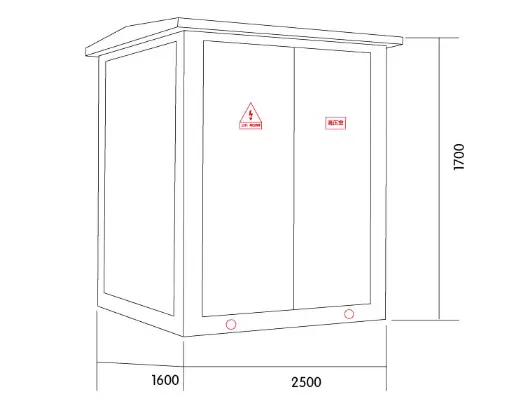

● Diagrama dimensiunii aspectului

● De ce să alegeți KEXR?

◆ Avantajele produsului: Substația noastră de tip european miniaturizată are multe brevete și au trecut diverse certificări (ISO9001,3C, etc.) ， Calitatea excelentă a produsului este fundamentul poziției noastre.

◆ Avantajele prețurilor ： Din punctul de vedere al clientului, KEXR consideră că profiturile mici, dar cifra de afaceri rapidă poate face ca întreprinderile să supraviețuiască pentru o perioadă mai lungă de timp. Prin urmare, prețul produsului KEXR este mai mic decât media industriei și adoptăm o listă de prețuri pas cu pas, iar mai multe achiziții vor aduce mai multe reduceri.

◆ Avantaje de asigurare a calității: Oferim o garanție de 12-24 luni pentru majoritatea produselor KEXR, care o depășește pe cea a majorității colegilor noștri.

◆ Schema unică de personalizare: Având în vedere nevoile individuale ale clienților, putem produce produse personalizate pentru a satisface diferite scenarii de utilizare.
