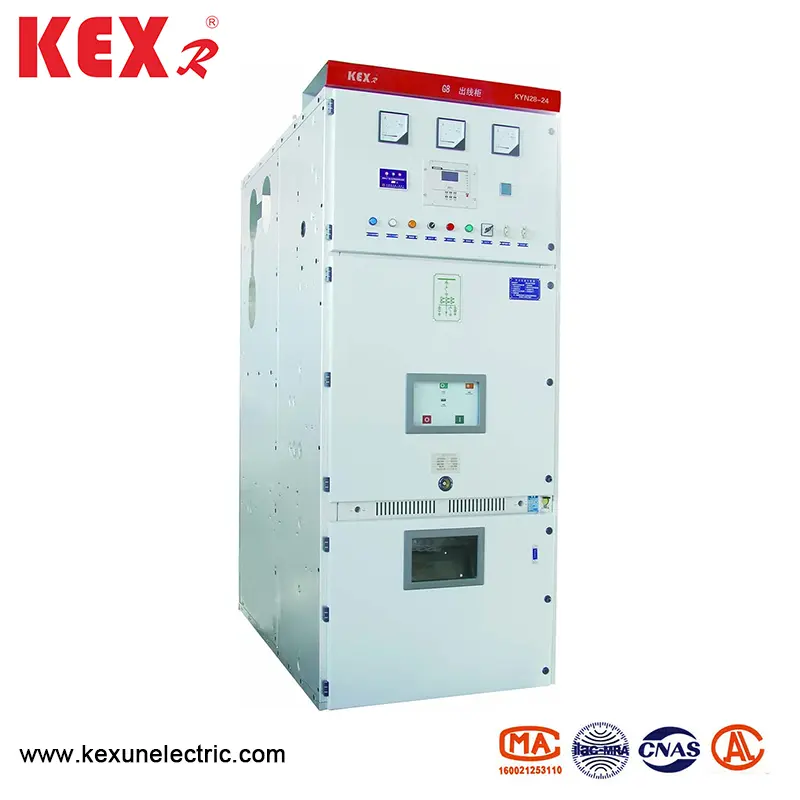

Armor care schimbă metalul închis la nivel de comutator închis

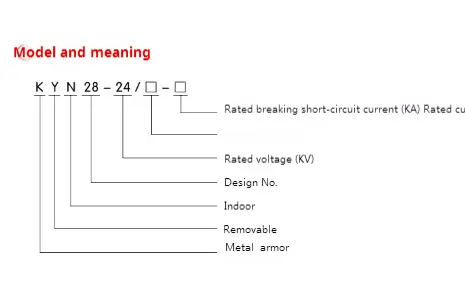

● sensul modelului

● Condiții de utilizare

◆ Condiții normale de utilizare

▶ Temperatura ambientală: -15 ~ 40 ℃, iar media în 24 de ore mai mică de 35 ℃.

▶ Umiditate: umiditatea medie zilnică mai mică de 95%; Umiditatea medie lunară mai mică de 90%;

▶ Presiunea aburului ： Presiunea medie a aburului pe zi nu este mai mare de 2,2kpa ； Presiunea medie lunară de vapori de apă nu trebuie să depășească 1,8kpa ；;

P

▶ Aerul din jur nu este în mod evident poluat de praf, sare, coroziv și/sau combustibil, abur sau spray de sare;

▶ Vibrația sau mișcarea la sol din exteriorul echipamentelor de comutare și echipamentele de control pot fi ignorate

▶ Amplitudinea interferenței electromagnetice induse în sistemul secundar nu depășește 1,6kV.

◆ Condiții speciale de utilizare

Când este utilizat în condiții normale de mediu dincolo de cele specificate în GB/T1022, compania și utilizatorii pot negocia și ajunge la un acord privind condițiile speciale de operare.

Pentru a preveni condensarea, schimbarea de comutare a metalului care schimbă armura a fost închisă

este echipat cu un încălzitor, care ar trebui să fie utilizat atunci când comutatorul este în stare de așteptare. De asemenea, ar trebui să se acorde atenție pentru a pune în funcțiune încălzitorul atunci când comutatorul este în funcționare normală.

● Parametrul tehnic al comutatorului închis de metal cu schimb de armură

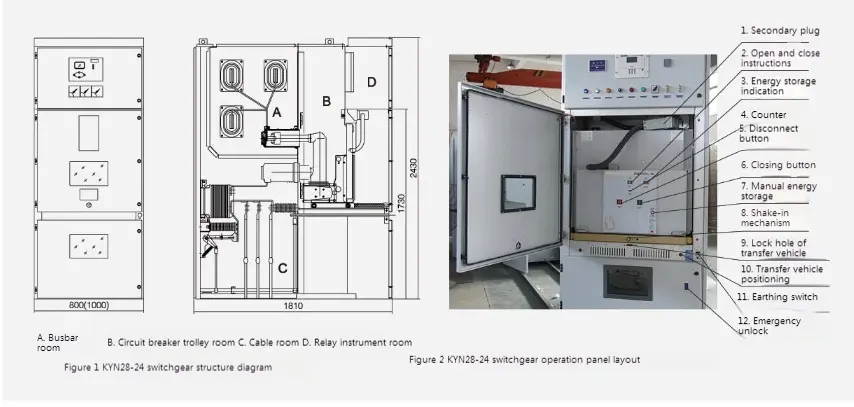

● Scurtă descriere a structurii

Întrerupătorul de comutator închis de tip Armor Kyn28-24, care se schimbă în Armor, este format din dulap și piese detașabile (cunoscute în mod obișnuit ca handcart). Comutatorul este împărțit în mai multe compartimente funcționale prin partiții metalice, cum ar fi camera de autobuz, camera de întrerupător, camera de cablu și camera de instrumente de releu. Părțile amovibile ale comutatorului pot fi echipate cu cădere a întrerupătorului de vid, a cădere a transformatorului de tensiune, a cădere a lui Lightning Serester, cu mâna de izolare și a cădere a siguranței.

● Caracteristicile componentelor principale

◆ Shell

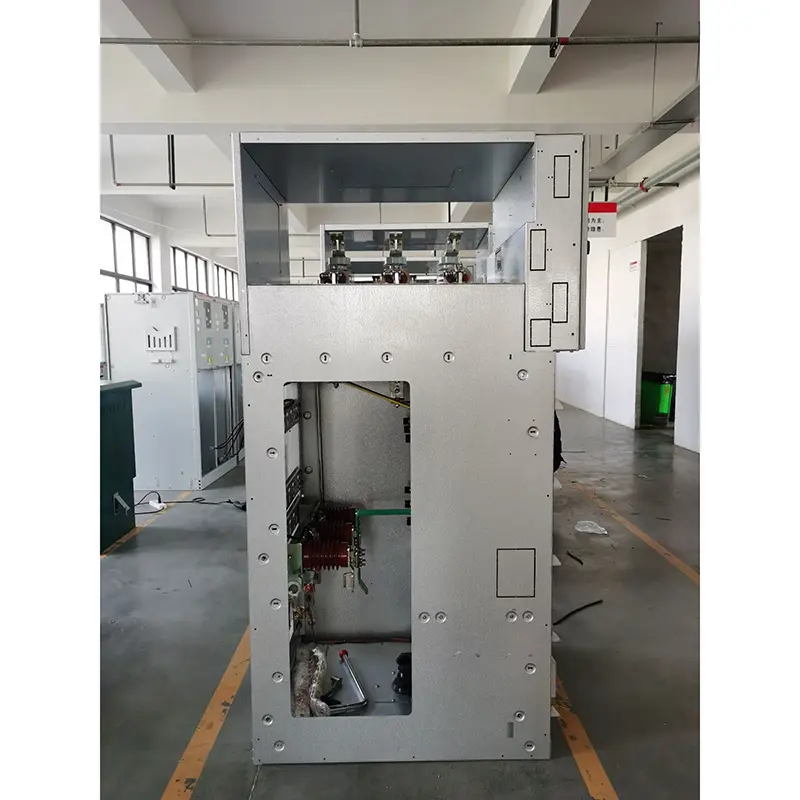

Învelișul echipamentelor de comutator închis metalic Kyn28-24, care se schimbă în armură, este confecționată dintr-o placă de oțel acoperită din aluminiu-zinc importat, care este procesată de CNC Machine-Tool și realizată prin procesul de pliere multiplă. Întregul cabinet are o rezistență la coroziune și o rezistență la coroziune puternică și o rezistență la oxidare și, din cauza adoptării mai multor tehnologii de pliere, dulapul este mai ușor în greutate totală, mai mare în rezistență mecanică și cu aspect frumos decât alte dulapuri de echipamente similare. Cabinetul adoptă o structură asamblată, care este conectată printr-o piuliță de salcie și un șurub de înaltă rezistență, astfel încât ciclul de prelucrare și producție să fie scurtat, părțile sunt universale, spațiul de podea este mic, iar organizarea producției este convenabilă.

◆ Cartierul de mână

Scheletul de mână este confecționat din placă de oțel subțire și asamblat de CNC Machine -Tool. Căderea și dulapul au o precizie de potrivire ridicată, iar interblocarea mecanică este sigură, fiabilă și flexibilă. Handcart poate fi împărțit în cădere a întrerupătorului, cățeluș al transformatorului de tensiune, pornire de contorizare, mână de izolare, etc. Carcile de mână cu aceleași specificații pot fi schimbate în mod liber. Căderea are o poziție de deconectare/test și o poziție de lucru în cabinet și fiecare poziție are un dispozitiv de poziționare. Pentru a asigura o blocare fiabilă. Toate tipurile de cărți de mână sunt propulsate și retrase de tije cu șurub, care sunt ușoare și flexibile de funcționat și potrivite pentru personalul de serviciu. Atunci când banda de mână trebuie eliminată din dulap, acesta poate fi scos în mod convenabil cu un camion de transfer special pentru diverse inspecții și întreținere. Atunci când mașina de rulare a cătului este transportată în camera de întreruptor al cabinetului, aceasta poate fi blocată în mod fiabil în poziția de oprire/test, iar lumina de poziție a dulapului își arată poziția. Abia după ce banda de mână este blocată complet, mecanismul de propulsie cu șurub de plumb poate fi zguduit pentru a împinge cămașa spre poziția de lucru. Când banda de mână atinge poziția de lucru, forța de funcționare a mânerului de propulsie crește brusc și nu poate fi rotită, iar lumina de poziție corespunzătoare a luminii sale de poziție arată poziția sa. Introbarea mecanică a cărții de mână se poate asigura în mod fiabil că întrerupătorul poate fi închis numai atunci când cardul de mână este în poziția de lucru sau în poziția de testare; Mai mult decât atât, cămașa se poate mișca doar atunci când întrerupătorul este în starea de deschidere.

◆ compartiment

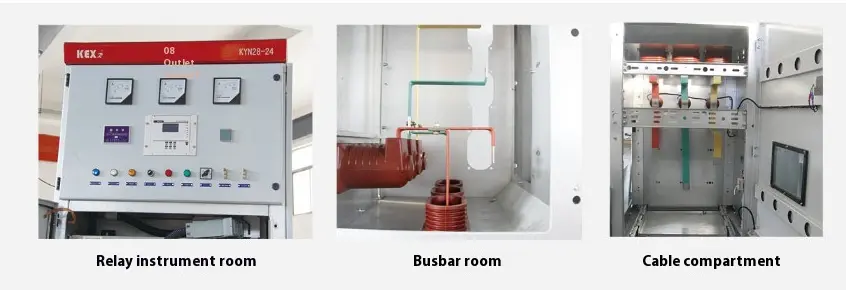

Principalele componente electrice ale comutatorului se află în compartimentele lor independente, și anume: cameră de mână, camera de autobuz, camera de cablu, camera de instrumente de releu, etc. Nivelul de protecție al fiecărui compartiment atinge IP2X. Cu excepția camerei de instrumente de releu, celelalte trei compartimente au canale de relief de presiune. Din cauza tipului de mijloc, spațiul camerei de cablu este mult crescut, astfel încât echipamentul poate conecta mai multe cabluri în paralel.

▶ Compartimentul de autobuz A: Autobuzul principal este conectat printr -o singură splicing, care este fixată prin bus de ramură (caseta de contact statică) și mânecă de izolare principală a autobuzului. Autobuzul principal de autobuz și cravată sunt bare de cupru cu secțiune transversală dreptunghiulară, iar barele duble de autobuz sunt utilizate pentru încărcarea cu curent greu. Pentru nevoi speciale, autobuzul poate fi acoperit cu mânecă micșorată termică și cutia de acoperire izolatoare personalizată. Bucurile izolatoare sunt instalate între autobuzele dulapurilor adiacente, care pot limita efectiv accidentul în compartiment, fără a se răspândi în alte dulapuri în caz de arc de eroare intern.

▶ Compartimentul întrerupătorului B: Șinele sunt instalate pe ambele părți ale compartimentului pentru ca cardul de mână să se deplaseze din poziția oprită/test în poziția de lucru din cabinet. Partiția (supapă) a casetei de contact statice este instalată la peretele din spate al camerei de mână. Când cardul de mână se deplasează de la poziția oprită/test în poziția de lucru, supapele superioare și inferioare de pe gura casetei de contact statice sunt deschise automat împreună cu mâna de mână. Atunci când se deplasează în direcția opusă, supapa se va închide automat până când carcasa de mână se retrage într -o anumită poziție și acoperă în siguranță caseta de contact statică, formând astfel o izolare eficientă. Deoarece nu există nicio legătură între supapa superioară și supapa inferioară, supapa de pe partea vie poate fi blocată în timpul întreținerii, asigurându -se astfel că personalul de întreținere nu atinge corpul viu. Căderea poate fi, de asemenea, operată atunci când ușa camerei întreruptorului este închisă. Prin fereastra de observație de pe ușă, puteți observa poziția cărții de mână în compartiment, instrucțiunile de deschidere și închidere și situația de stocare a energiei.

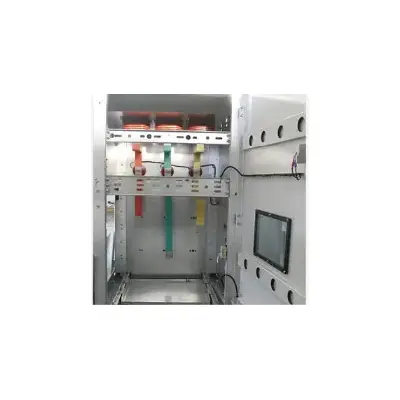

▶ Compartimentul de cablu C: Kyn28-24 Tip, îmbrăcat în Armor Schimbarea Metalului închis este construit la mijloc, astfel încât compartimentul de cablu are un spațiu mare. Transformatorul curent și întrerupătorul de împământare sunt instalate pe peretele din spate al compartimentului (comutatorul de împământare poate fi instalat și în mijlocul dulapului comutatorului în funcție de nevoile clientului), iar Lightning Arter este instalat în partea inferioară a compartimentului. După eliminarea cartierului și a partiției orizontale extractibile, constructorii pot intra în dulap din față pentru instalare și întreținere. Conductoarele de conectare a cablurilor din camera de cablu pot fi conectate în paralel cu 1-3 cabluri pe fază, iar 6 cabluri pot fi conectate în paralel cu fiecare fază atunci când este necesar. Placa de etanșare a metalelor cu fante detașabile sau placa de etanșare a metalelor nemagnetice este preparată în partea de jos a compartimentului cablului pentru a asigura o construcție convenabilă.

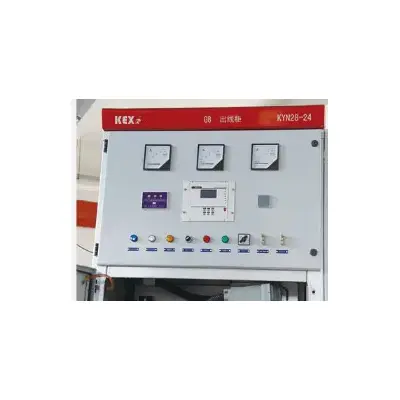

▶ Camera instrumentului de releu D: Componente de protecție a releului, instrumente, indicatori de afișare live și echipamente secundare cu cerințe speciale pot fi instalate în camera de instrumente de releu. Linia de control este așezată în trunchi, iar trunchiul are o placă de acoperire metalică, care poate izola linia secundară de componentele de înaltă tensiune. Trunchiul din față din stânga este rezervat pentru plumbul și plumbul cablurilor de control, iar părțile corespunzătoare ale plăcii de jos sunt prevăzute cu fire secundare și găuri de filetare a cablurilor. Pe placa superioară a camerei de instrumente de releu, există și o mică gaură de trecere a autobuzului, care este convenabilă pentru construcție. Când cablaj, placa de acoperire superioară a camerei de instrumente poate fi deschisă pentru a facilita instalarea autobuzului mic.
