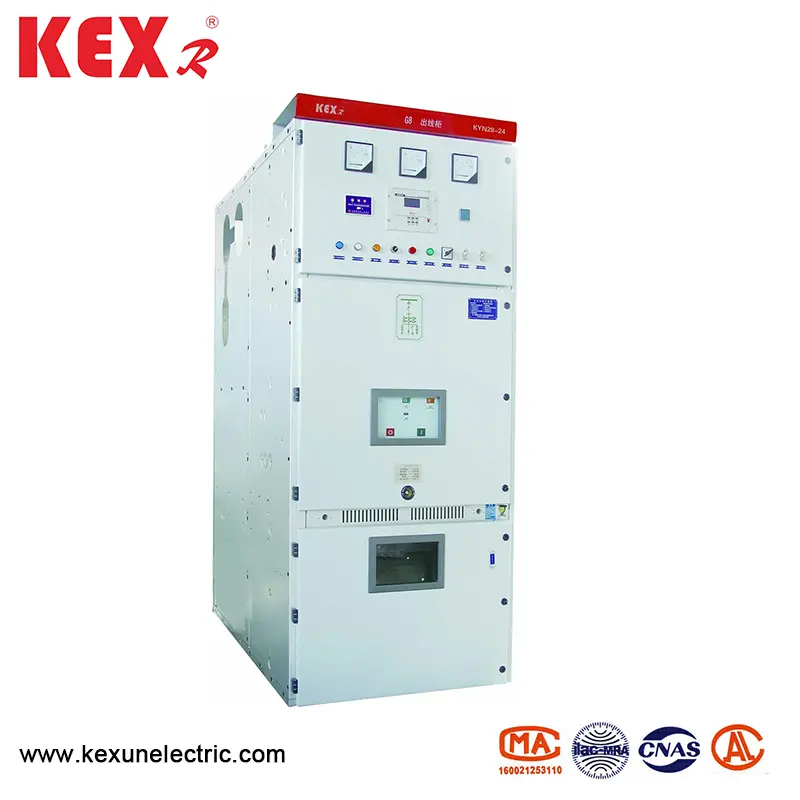

Echipament de comutator închis din metal închis cu armură

● Zona de aplicație

Echipamentul de comutator închis metalic, de tip Kyn28-24, de tip Armor, care este denumit echipament de comutare), este potrivit pentru un sistem de alimentare cu o tensiune de 50/60Hz din trei faze interioare, cu tensiune nominală de 24kV și este utilizat în principal în centralele electrice, subsarii, întreprinderi industriale și miniere și înaltă și monitorizare a clădirilor, pentru a primi și distribui energie electrică și controlând, protejarea și monitorizarea circuitelor. Echipamentul de comutare Kyn28-24 are diverse funcții pentru a preveni misoperarea, inclusiv împiedicarea mișcării cărții de mână cu sarcina, împiedicarea întrerupării de împământare a închiderii întrerupătorului, împiedicarea comutatorului de împământare să se închidă cu electricitate și împiedicând-o să intre în greșeală în compartimentul viu. Echipamentul de comutator închis de metal Kyn28-24, care se schimbă în armură, este echipat cu seria VS1-24 de înaltă tensiune de înaltă tensiune acționar de circuit și seria YD4G-24 de circuitul sigilat din seria de vid, cu performanțe excelente. Circuitul secundar al echipamentelor de comutare este echipat cu componente avansate și fiabile de control și protecție; Busul adoptă material izolant de căldură sau mijloace izolate acoperite cu epoxid, optimizează forma electrodului, iar corpul dulapului este compact în structură. Este un echipament de distribuție a energiei cu tehnologie avansată, performanță stabilă, structură rezonabilă, utilizare convenabilă, siguranță și fiabilitate.

● Standard de fabricație a produselor

Echipamentul de comutator închis cu schimburi de armare Kyn28-24, care se schimbă în armură, se îndeplinește mai jos Standarde:

◆ Coordonarea izolației GB 311.1 Echipamente de transmisie și transformare de înaltă tensiune și transformare

◆ GB1984 Întrerupător de înaltă tensiune de înaltă tensiune AC

◆ GB39063.6KV ~ 40,5kV AC ECHIPAMENT DE SIMBURI ȘI DE CONTROL INCRIENTE ȘI

◆ GB/T11022 Cerințe tehnice comune ale standardelor pentru comutatorul de înaltă tensiune și controlul. ◆ Cerințe tehnice comune ale standardului IEC 60694 pentru comutator de înaltă tensiune și control. ◆ IEC 62271-200: 2003 Switchgear de înaltă tensiune și ControlGear Partea 200: Tensiune nominală 1KV peste 52kV și sub echipament de comutare și control închis cu metale AC.

● Parametru tehnic

● Structura și principiul de lucru

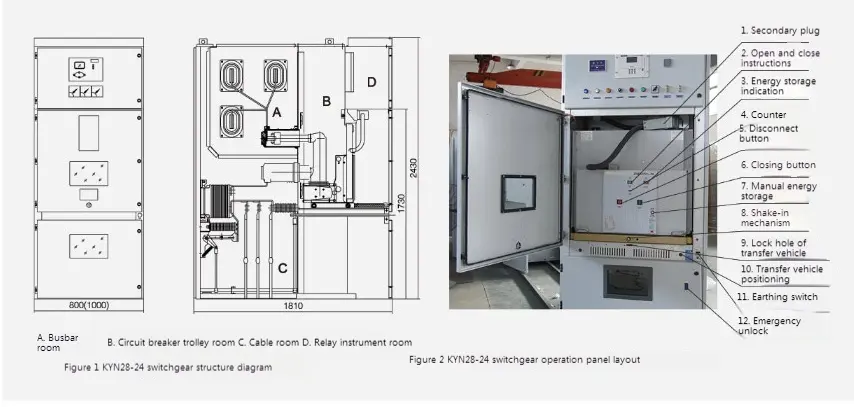

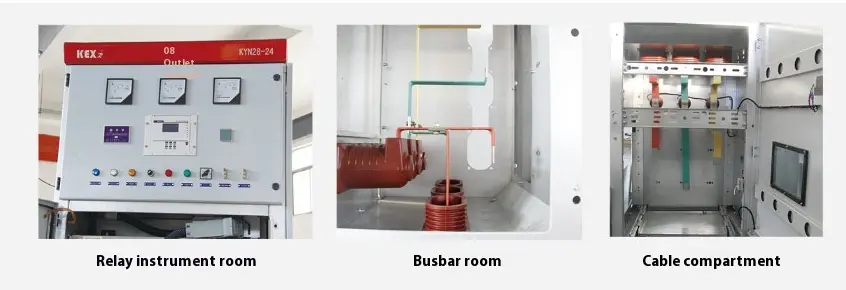

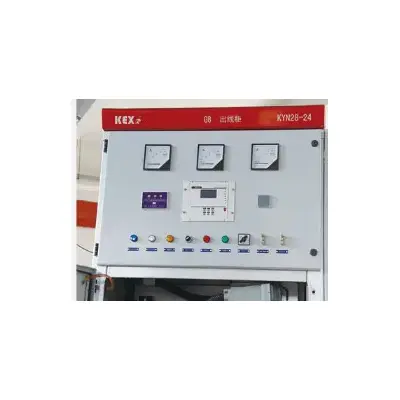

Echipamentul de comutator închis cu schimb de armură Kyn28-24, care se schimbă în armură, este format din dulap și piese detașabile (cunoscute în mod obișnuit ca handcart). Dulapul este împărțit în mai multe compartimente funcționale prin partiții metalice, cum ar fi camera de autobuz, camera de întrerupător, camera de cablu și camera de instrumente de releu. Părțile amovibile ale comutatorului pot fi echipate cu cădere a întrerupătorului de vid, a cădere a transformatorului de tensiune, a cădere a lui Lightning Serester, cu mâna de izolare și a cădere a siguranței.

● Principalele caracteristici structurale

Switchgear poate fi aranjat înapoi sau instalat pe perete, ceea ce nu numai că îmbunătățește siguranța și flexibilitatea comutatoarelor, dar reduce și spațiul pentru podea.

◆ Shell

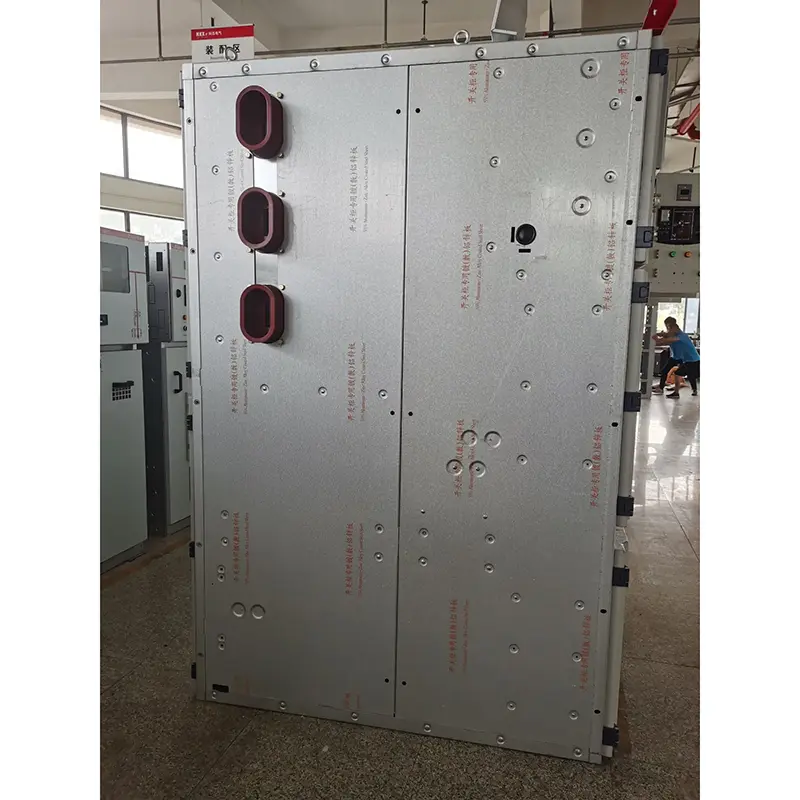

Învelișul echipamentelor de comutator închis metalic Kyn28-24, care se schimbă în armură, este confecționată dintr-o placă de oțel acoperită din aluminiu-zinc importat, care este procesată de CNC Machine-Tool și realizată prin procesul de pliere multiplă. Întregul cabinet are o rezistență la coroziune și o rezistență la coroziune puternică și o rezistență la oxidare și, din cauza adoptării mai multor tehnologii de pliere, dulapul este mai ușor în greutate totală, mai mare în rezistență mecanică și cu aspect frumos decât alte dulapuri de echipamente similare. Cabinetul adoptă o structură asamblată, care este conectată printr-o piuliță de salcie și un șurub de înaltă rezistență, astfel încât ciclul de prelucrare și producție să fie scurtat, părțile sunt universale, spațiul de podea este mic, iar organizarea producției este convenabilă.

◆ Cartierul de mână

Scheletul de mână este confecționat din placă de oțel subțire și asamblat de CNC Machine -Tool. Căderea și dulapul au o precizie de potrivire ridicată, iar interblocarea mecanică este sigură, fiabilă și flexibilă. Handcart poate fi împărțit în cădere a întrerupătorului, cățeluș al transformatorului de tensiune, pornire de contorizare, mână de izolare, etc. Carcile de mână cu aceleași specificații pot fi schimbate în mod liber. Căderea are o poziție de deconectare/test și o poziție de lucru în cabinet și fiecare poziție are un dispozitiv de poziționare. Pentru a asigura o blocare fiabilă. Toate tipurile de cărți de mână sunt propulsate și retrase de tije cu șurub, care sunt ușoare și flexibile de funcționat și potrivite pentru personalul de serviciu. Atunci când banda de mână trebuie eliminată din dulap, acesta poate fi scos în mod convenabil cu un camion de transfer special pentru diverse inspecții și întreținere. Atunci când mașina de rulare a cătului este transportată în camera de întreruptor al cabinetului, aceasta poate fi blocată în mod fiabil în poziția de oprire/test, iar lumina de poziție a dulapului își arată poziția. Abia după ce banda de mână este blocată complet, mecanismul de propulsie cu șurub de plumb poate fi zguduit pentru a împinge cămașa spre poziția de lucru. Când banda de mână atinge poziția de lucru, forța de funcționare a mânerului de propulsie crește brusc și nu poate fi rotită, iar lumina de poziție corespunzătoare a luminii sale de poziție arată poziția sa. Introbarea mecanică a cărții de mână se poate asigura în mod fiabil că întrerupătorul poate fi închis numai atunci când cardul de mână este în poziția de lucru sau în poziția de testare; Mai mult decât atât, cămașa se poate mișca doar atunci când întrerupătorul este în starea de deschidere.

◆ Dispozitiv de reducere a presiunii

Dispozitivele de reducere a presiunii sunt instalate deasupra camerei de mână, a camerei de autobuz și a camerei de cablu. Când apar defecțiuni în compartiment și se produce ARC, presiunea aerului din interiorul întrerupătorului se ridică, iar ușa dulapului este închisă de un inel special de etanșare instalat pe ușa din față, iar placa metalică de relief de presiune a dispozitivului de sus este deschisă automat pentru a elibera presiune și gaz la temperaturi ridicate, asigurând astfel siguranța operatorilor și a comutatorului.

◆ Mufa secundară interblocată cu cartea de mână.

Conexiunea secundară dintre comutator și cartierul de mână este realizată prin contactul dopului secundar, care este conectat cu banda de mână printr -un tub telescopic ondulat din nylon, iar priza secundară este instalată în partea dreaptă sus a cărții de mână a echipamentului de comutare. Numai atunci când handcart -ul este în poziția de testare/oprire, dopul secundar poate fi conectat sau deconectat. Plugul secundar este blocat atunci când mâna de mână intră în poziția de lucru. Circuit Breaker Handcart echipat cu electromagnet de închidere și de blocare, înainte de conectarea dopului secundar, mecanismul de închidere al cărții de mână este blocat de electromagnet și acesta poate fi deschis doar, astfel încât acesta nu poate fi închis.

◆ Dispozitiv de afișare încărcat

Switchgear poate fi echipat cu un dispozitiv de afișare live pentru detectarea funcționării circuitului primar, care constă dintr-un senzor de înaltă tensiune și un afișaj. Dispozitivul poate solicita starea de încărcare a circuitului de înaltă tensiune și poate, de asemenea, să coopereze cu blocajul electromagnetic pentru a bloca forțat mânerul de funcționare, ușa dulapului și dulapurile adiacente, astfel încât să atingă scopurile de a împiedica schimbarea și prevenirea mișcării și împiedicarea de a fi de a se suporta intervalul de încărcare.

◆ Prevenirea condensului

Pentru a preveni condensarea în mediu cu umiditate ridicată sau o schimbare mare a temperaturii, încălzitoarele electrice sunt instalate în camera întreruptorului și, respectiv, în camera de cablu, pentru a preveni accidentele de izolare în condițiile de funcționare de mai sus.

◆ Dispozitiv de împământare

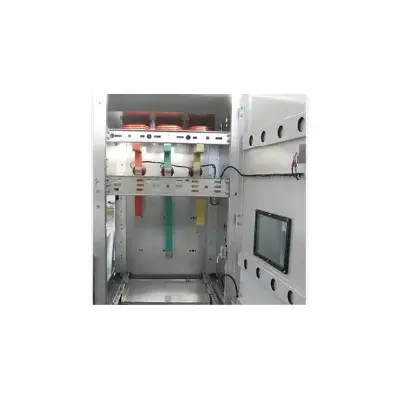

Există o bară de cupru de împământare de 5 × 40mm2 în camera de cablu, care trece prin dulapurile adiacente și este bine conectată cu dulapurile pentru utilizarea componentelor împământate direct. Deoarece întregul dulap este împletit cu plăci de zinc acoperite cu aluminiu, întregul dulap se află într-o stare de împământare bună, asigurând siguranța operatorilor atunci când atinge dulapul.
