Echipament de comutator de schimbare a armurii

● Rezumat

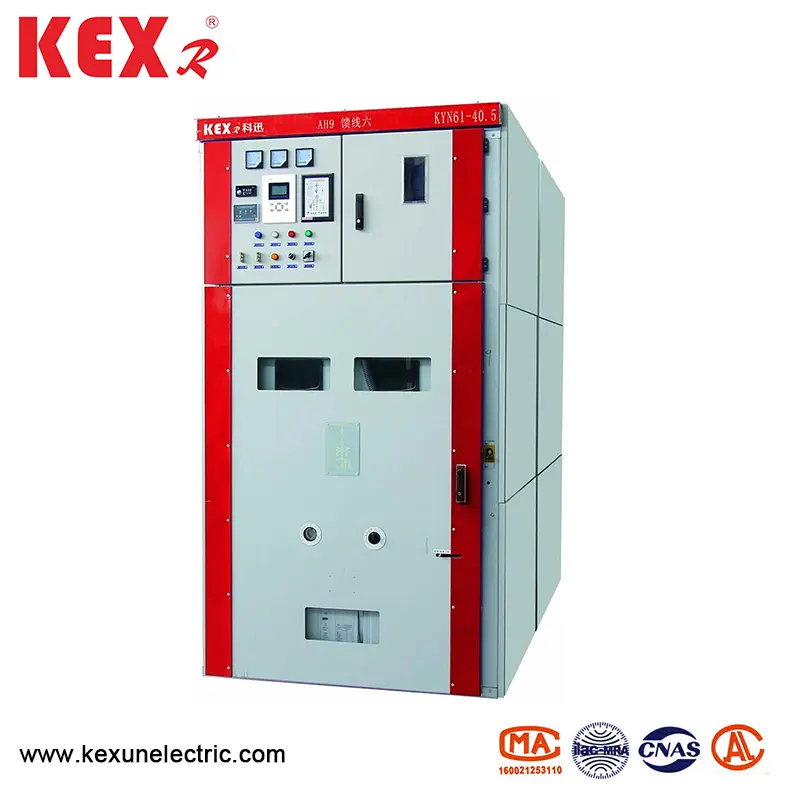

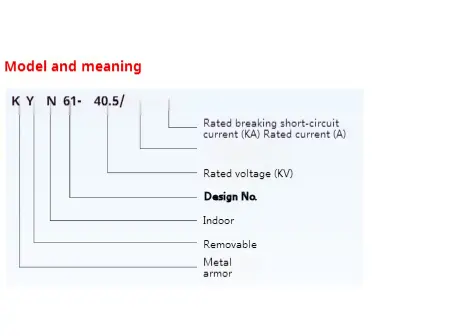

Kyn61-40.5 Echipament de comutare de schimbare a armorului (denumit în continuare echipament) este un dispozitiv complet de distribuție interioară, cu tensiune trifazată AC 50Hz și o tensiune nominală de 40,5kV. Ca centrală electrică, stație și întreprinderi industriale și miniere pentru a primi și distribui energia electrică, poate controla, proteja și detecta circuitele și poate fi utilizat și în locuri cu operațiuni frecvente. Acest echipament de comutare se conformează GB/T11022-1999, GB3906-2006 și DL404-1997.

● Parametri tehnici pentru fiecare componentă a echipamentelor de comutare a schimbării cu schimbare a armurii Kyn61-40.5

◆ Comutator de vid

◆ întrerupător de vid

◆ Mașini operate cu arc

● Caracteristici structurale ale echipamentului de comutare a schimbărilor de schimbare a armorului Kyn61-40.5

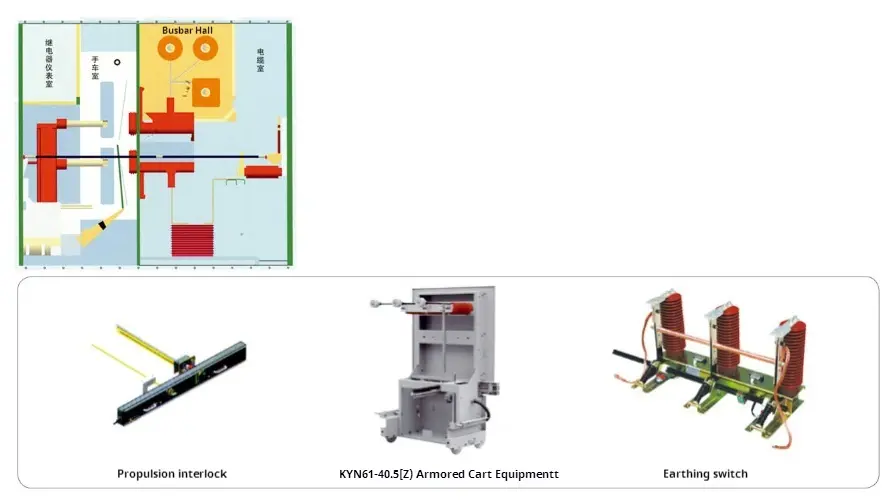

Echipamentul de comutare este proiectat în funcție de standardul echipamentului închis din metal blindat în GB3906-1991 și IEC298. Întregul echipament este format din două părți: echipamentul și partea desenată (handcart). Structura echipamentului este asamblată și combinată cu șuruburi. Interiorul echipamentului de comutare este împărțit în camera de întrerupător, camera principală de autobuz, camera de cablu și camera de instrumente de releu prin partiție metalică. Nivelul de protecție al cochiliei ajunge la IP3x, iar nivelul de protecție dintre compartimente este IP2X, iar toți membrii structurali metalici sunt fundabili. Fiecare compartiment al sistemului de buclă principală are un canal de eliberare a presiunii pentru evacuarea independentă.

◆ Shell și Partition

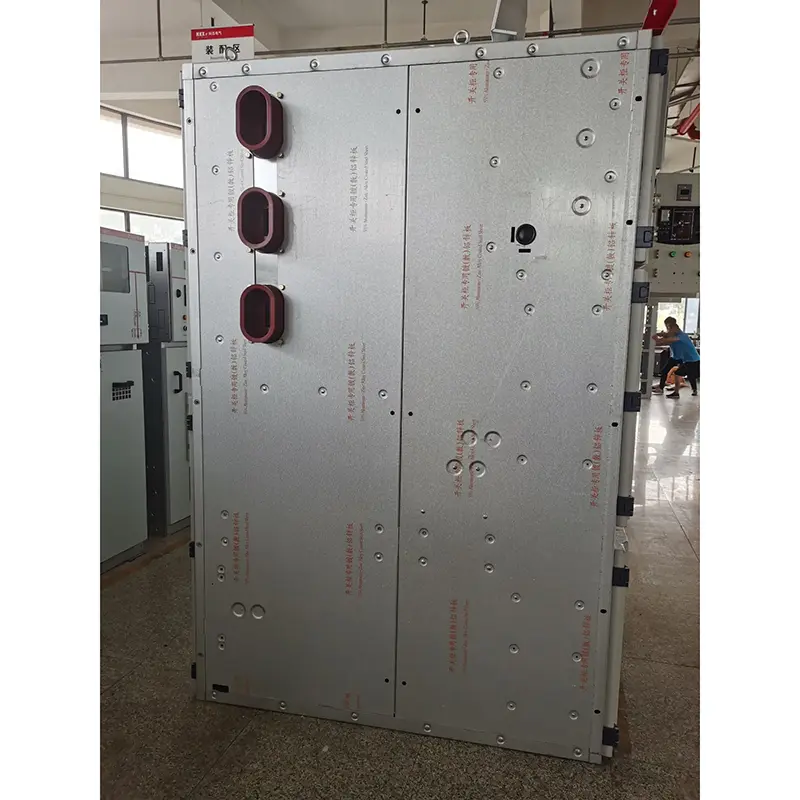

Învelișul și despărțirea echipamentelor de comutare care schimbă armura sunt fixate de placa de oțel cu rostire rece, după ce a fost procesată și îndoită de mașini-unelte CNC. Prin urmare, echipamentul asamblat poate asigura uniformitatea dimensiunilor structurale. Echipamentul comutatorului de deplasare îmbrăcat în armură este împărțit în camera de întrerupător, camera principală de autobuz, camera de cablu și camera de instrumente de releu și fiecare parte este separată de partiția metalică împământată.

◆ Handcart

Căderea de mână poate fi împărțită în cădere a întrerupătorului, cățeluș de transformator de tensiune, cățel de contorizare, mână de izolare, etc. Toate tipurile de mână de mână au aceeași formă și dimensiune, iar cărțile de mână cu același scop sunt interschimbabile. Handcart are o poziție de testare/izolare și o poziție de lucru în echipament și fiecare poziție este echipată cu un dispozitiv de blocare pentru a se asigura că banda de mână nu se poate mișca întâmplător atunci când este în cele două poziții de mai sus.

◆ Compartiment întreruptor

O pistă specifică este instalată în compartimentul întrerupătorului pentru a se muta. Când întrerupătorul se deplasează între poziția testului și poziția de lucru, supapa de izolare se deschide sau se închide automat, ceea ce asigură că personalul nu atinge corpul încărcat. Căderea poate fi acționată cu ușa echipamentului închis, iar poziția cărții de mână în echipament poate fi văzută prin fereastra de observare și, în același timp, se pot vedea orice semne funcționale de pe cap.

◆ Compartiment de autobuz

Autobuzul principal duce de la un echipament de comutare care schimbă armura, la altul și este fixat cu autobuze mici de ramură și cutii de contact statice și este fixat de mânecile de autobuz la traversarea plăcilor laterale ale echipamentelor adiacente. Toate autobuzele adoptă izolație compozită.

◆ Compartiment de cablu

PT, întrerupătorul de împământare, Lightning Serester și mai multe cabluri pot fi instalate în camera de cablu.

◆ Sala de releu

Placa interioară și panoul releului pot fi echipate cu componente secundare, cum ar fi componente de control și protecție, instrumente de contorizare și afișare și indicatori de monitorizare live.

◆ Dispozitiv de blocare

Echipamentul de comutare care schimbă armura are un dispozitiv de blocare fiabil, care asigură în mod eficient siguranța operatorilor și echipamentelor;

Atunci când întrerupătorul de împământare este în poziția de oprire, banda de mână se poate trece doar de la poziția de testare/izolare la poziția de lucru; Iar ușa din spate nu poate fi deschisă, prevenind astfel intrarea greșită în intervalul electrificat. Când banda de mână este complet scoasă din echipament sau când mâna de mână este în poziția de testare/izolare în echipament și întrerupătorul de pământ este interblocată și deblocată, întrerupătorul de pământ poate fi închis. Când banda de mână este în poziția de lucru, întrerupătorul de împământare nu poate fi închis. Acesta împiedică pornirea comutatorului de împământare din greșeală și împiedică pornirea de mână să se deplaseze în poziția de lucru atunci când întrerupătorul de împământare este în poziția închisă. Numai atunci când pintenul de întrerupător este în poziția de testare/izolare sau poziție de lucru, se poate opera întrerupătorul; Mai mult decât atât, după ce întrerupătorul este închis, cartierul nu se poate mișca, ceea ce împiedică încărcarea live să împingă și să tragă întrerupătorul din greșeală. Interblocarea electrică poate fi instalată între echipamente.

◆ Dispozitiv de legare la pământ

În camera de cablu, există o bară de autobuz de împământare de 6 × 50mm2, care poate trece prin echipamentele adiacente și poate face un contact bun cu echipamentele.

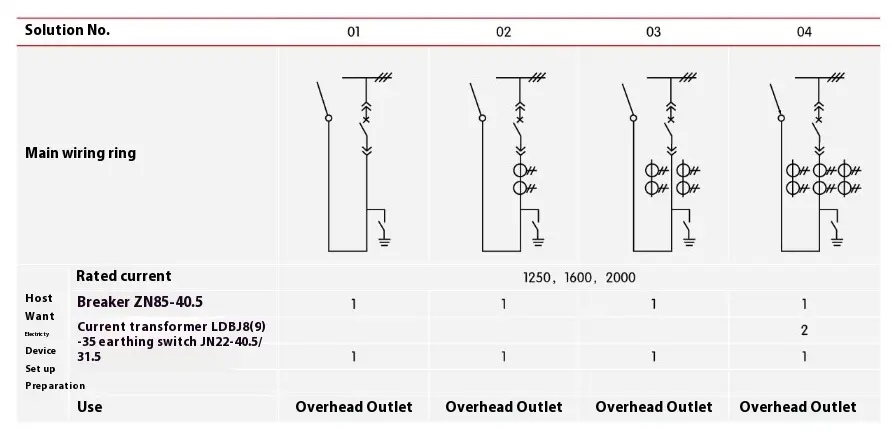

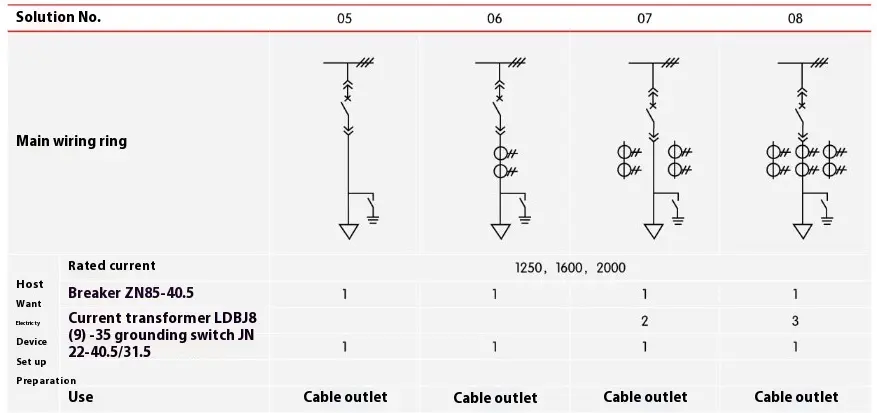

● Schema principală de cablare

Există 27 de scheme tipice de cablare primare utilizate în mod obișnuit pentru echipamentele de comutare care schimbă armura, care pot satisface nevoile cablurilor utilizatorilor de intrare și de ieșire, linii de intrare și ieșire, comunicare și măsurare, protecție, etc. Dacă există și alte scheme diferite de schemele existente, vă rugăm să consultați cu producătorul.

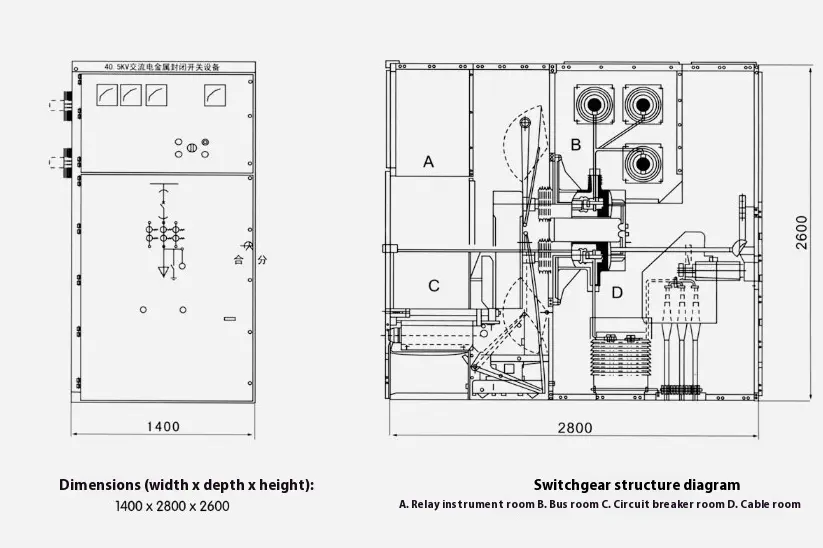

● Dimensiuni structurale și diagrama schematică a echipamentelor de comutare care schimbă armura
