Tipul cutiei echipament de comutator închis cu metal fix

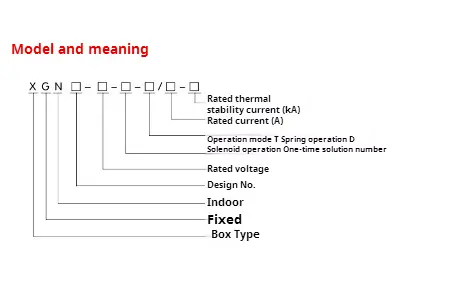

● sensul modelului

● În principal, parametrii tehnici ai XGN2-12 Tipul cutiei Echipament de comutator închis cu metal fix

◆ Structura

Acest echipament XGN2-12 Tipul cutiei fixe cu metal închis este o structură de cutii închise din metal, iar rama echipamentului este sudată de oțelul unghiular. Echipamentul este împărțit într -o cameră de întrerupător, o cameră de autobuz, o cameră de cablu și o cameră de releu cu plăci de oțel, iar funcționarea componentelor principale din echipament poate fi observată prin fereastra de observare și lampa de iluminat de pe fațadă. Pentru a îmbunătăți performanța tehnică a echipamentului, principalele componente (cum ar fi întreruptoarele și deconectoarele rotative) au fost reproiectate. În conformitate cu aspectul echipamentului de comutator închis cu metale fixe XGN2-12 tip, releele pot fi instalate în sala de releu, relee de semnal, instrumente de indicare, lumini de semnal pot fi instalate pe ușă, iar instalarea și camera de operare a comutatorului de transfer, cu camera de autobuz în spate și camera de cablu din partea inferioară, astfel încât utilizatorii să poată conecta cablurile în mod convenabil. Partea frontală este camera întrerupătorului, care este convenabilă pentru întreținerea echipamentelor. Consultați figura 1 și figura 2 și manualul produsului pentru mecanismul intern al echipamentului.

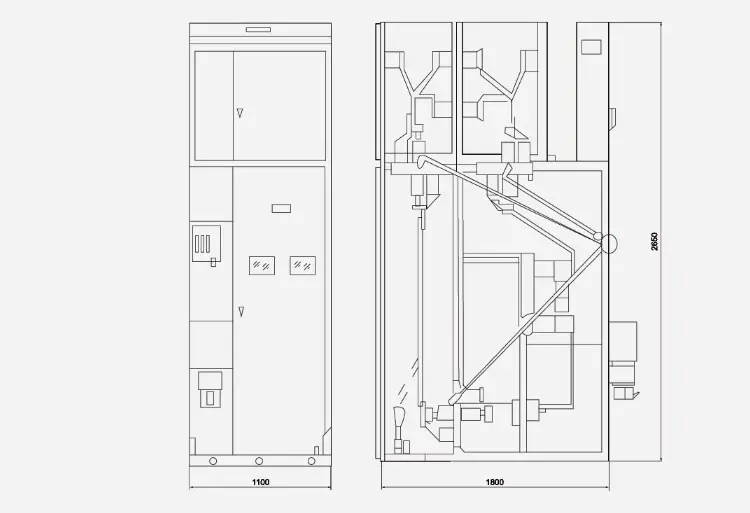

● XGN □ -12/07D Desen contur

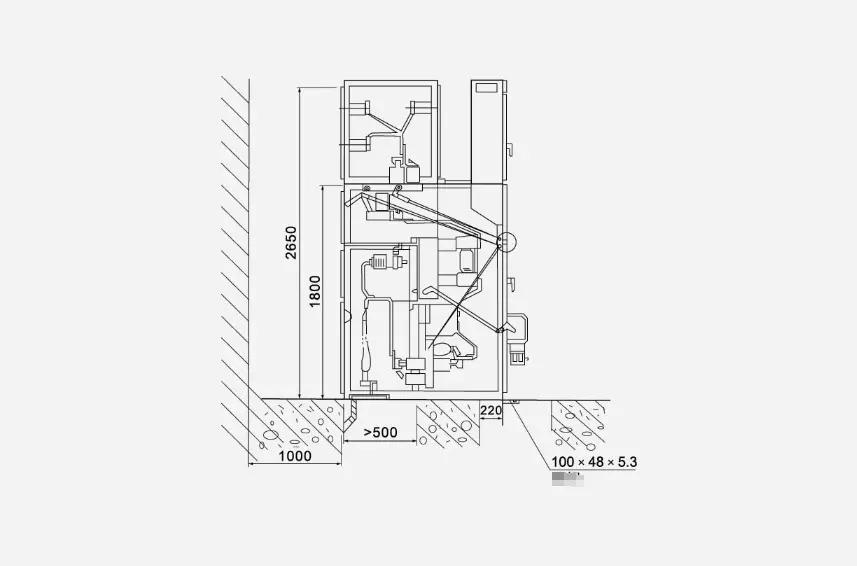

● XGN □ -12 (ieșirea cablului de bypass) Desen contur

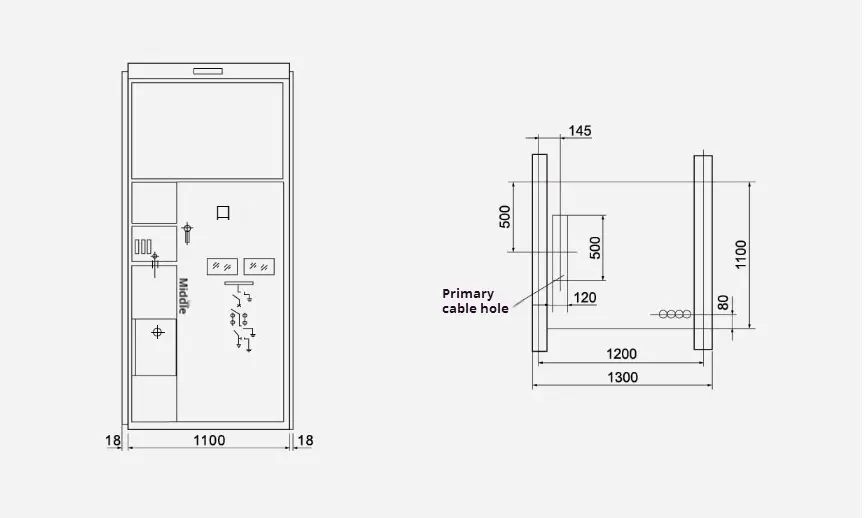

● Desen de instalare a dimensiunii generale
