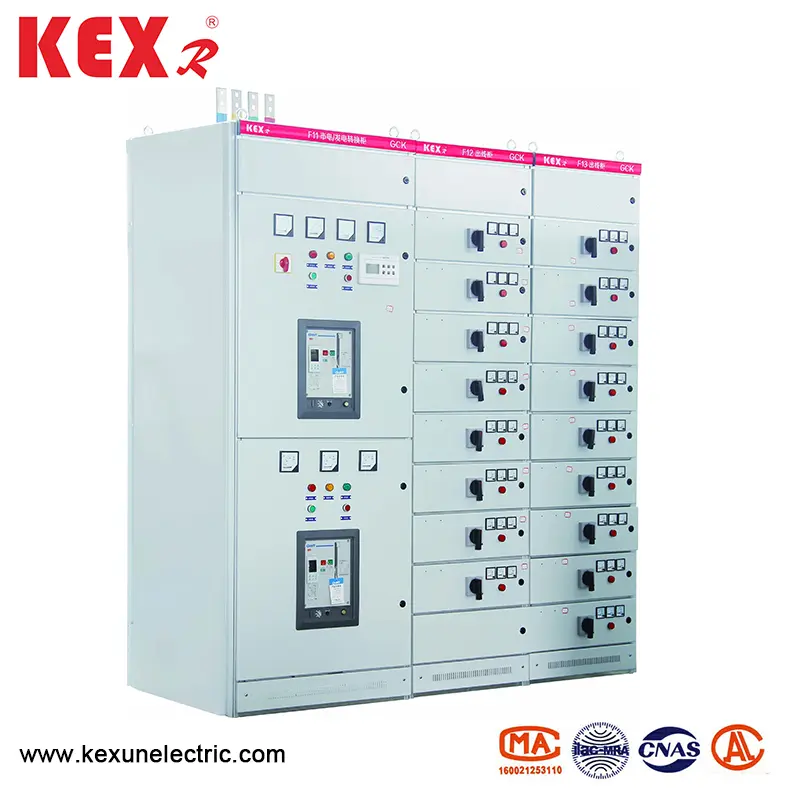

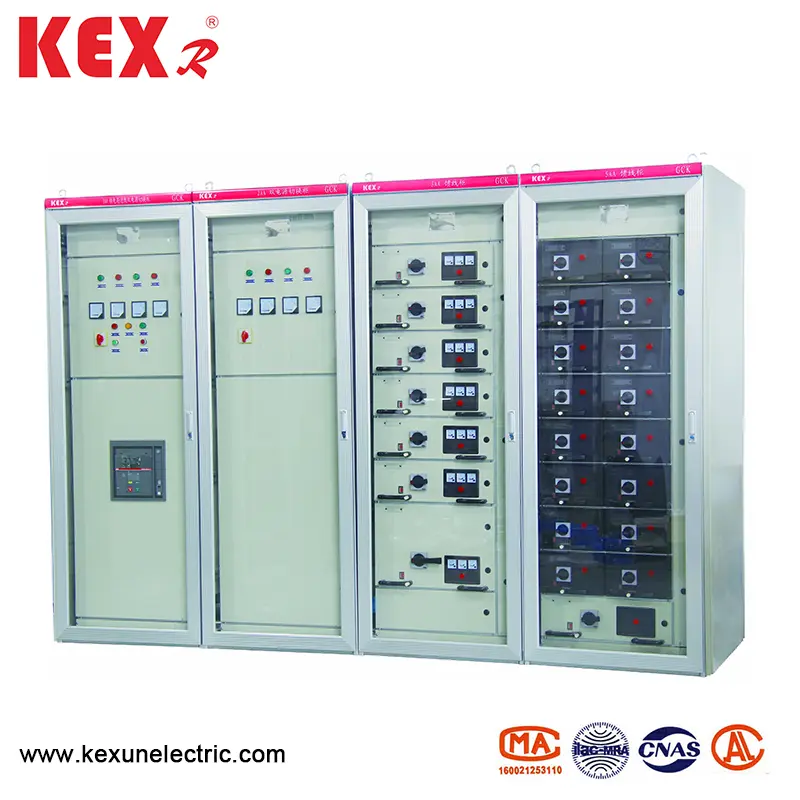

Switchgear LV

● Utilizarea regulată a condițiilor

◆ Altitudinea comutatorului GCK LV mai mic de 2000m

◆ Temperatura aerului ambiant nu este mai mare de +40 ℃, iar temperatura medie la 24 de ore nu este mai mare de +35 ℃, iar temperatura aerului ambiant nu este mai mică de 50 ℃

◆ Condiții atmosferice: aerul este curat, iar umiditatea relativă nu este mai mare de 50% atunci când temperatura este de +40 ℃, iar umiditatea relativă mai mare este permisă atunci când temperatura este scăzută, de exemplu, 90% atunci când temperatura este de +20 ℃

◆ Switchgear GCK LV trebuie instalat în locuri fără foc, explozie uscată, poluare gravă, coroziune chimică și vibrații violente

◆ înclinația cu planul vertical nu trebuie să depășească 5; Acest produs este potrivit pentru transport și depozitare la următoarele temperaturi: -25 ℃ ~+55 ℃ și nu va depăși+70 ℃ într -un timp scurt (nu mai mult de 24 de ore); În cazul în care condițiile de utilizare de mai sus nu pot fi îndeplinite, utilizatorul îl va ridica cu producătorul atunci când comandă și îl va stabili prin consultare.

● Principalii parametri tehnici ai comutatorului GCK LV

● Caracteristică arhitecturală

Unitatea de funcții a sertarului și ușa sunt interblocate mecanic de mecanismul de funcționare al comutatorului principal. Când comutatorul principal este în poziția de închidere, ușa nu poate fi deschisă, iar mecanismul de funcționare poate fi blocat în poziția de închidere sau de deschidere cu un lacăt suplimentar. Compartimentele unităților funcționale sunt separate de plăci metalice, iar sertarele au o bună schimb de schimb și au poziție de lucru, poziție de testare și poziție de separare. Când sertarul este împins într -o anumită poziție, sertarul va fi poziționat automat. În acest moment, sertarul din partea stângă a sertarului poate fi tras pentru a elibera poziționarea și a intra în următoarea poziție. Când sertarul este scos din dulap, acesta are, de asemenea, funcția de a preveni căderea.

▶ Cabinetul cu scheme fixe, cum ar fi compensarea capacității și contorizarea are același aspect și aceeași poziție orizontală a autobuzului ca și dulapul sertarului. Astfel, asigurând că dulapul de tip sertar și dulapul fix pot fi utilizate una lângă alta.

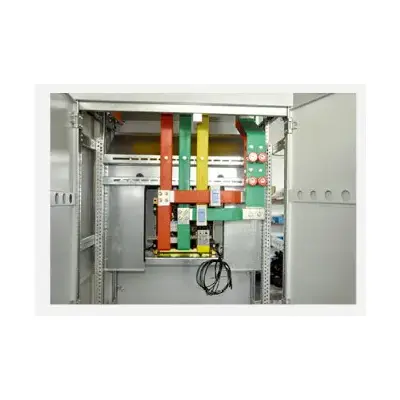

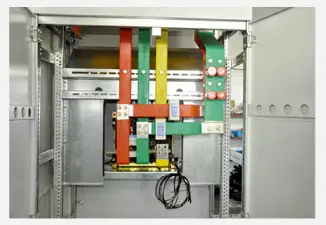

▶ Sistem de bare de bare: Busa de bus de cabinet adoptă un sistem cu trei faze cu cinci fire, un singur bus de bus este utilizat atunci când curentul nominal al barei de bus orizontale este sub 1250A, iar bara de bus dublă este utilizată atunci când curentul nominal al busbarului orizontal este peste 1250A. Bara de autobuz orizontală dintre dulapuri este suprapusă prin conectarea blocurilor, iar bara de bus verticală este închisă de cochilie de plastic din Polycarbonate Engineering. Defecțiunea internă este utilizată pentru a limita difuzarea arcului. Bara de autobuz neutră este așezată în partea din față a dulapului, iar bara de protecție de protecție (PE) este așezată în partea de jos a dulapului și este conectată cu defecțiunea dulapului.

▶ În condițiile de a nu reduce nivelul de protecție al cochiliei, partea inferioară și partea de sus a dulapului de comutator sunt prevăzute cu ferestre de ventilație naturală.

▶ Gradul de protecție a cochiliei dulapului este IP40.

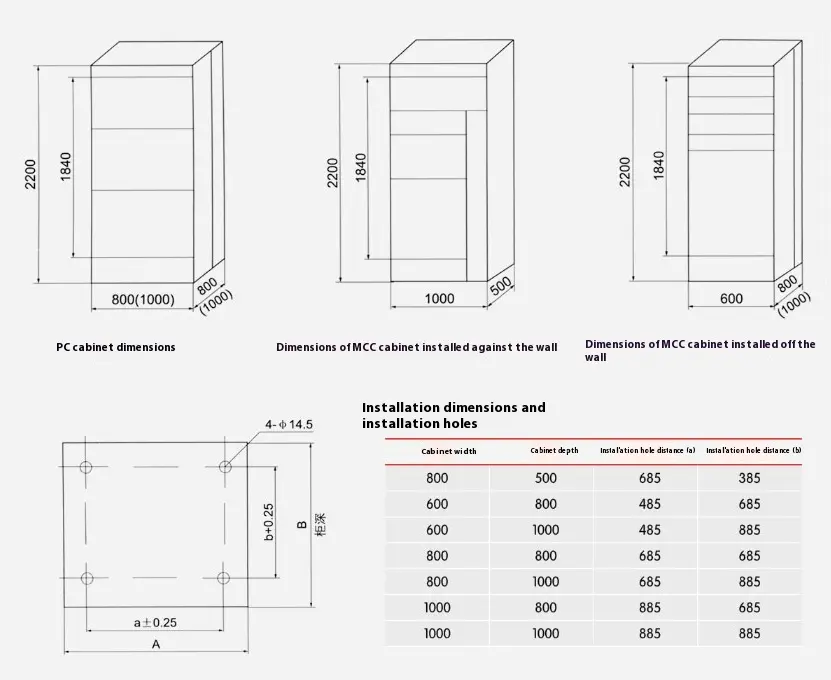

● Dimensiuni generale de comutare LV, dimensiuni de instalare

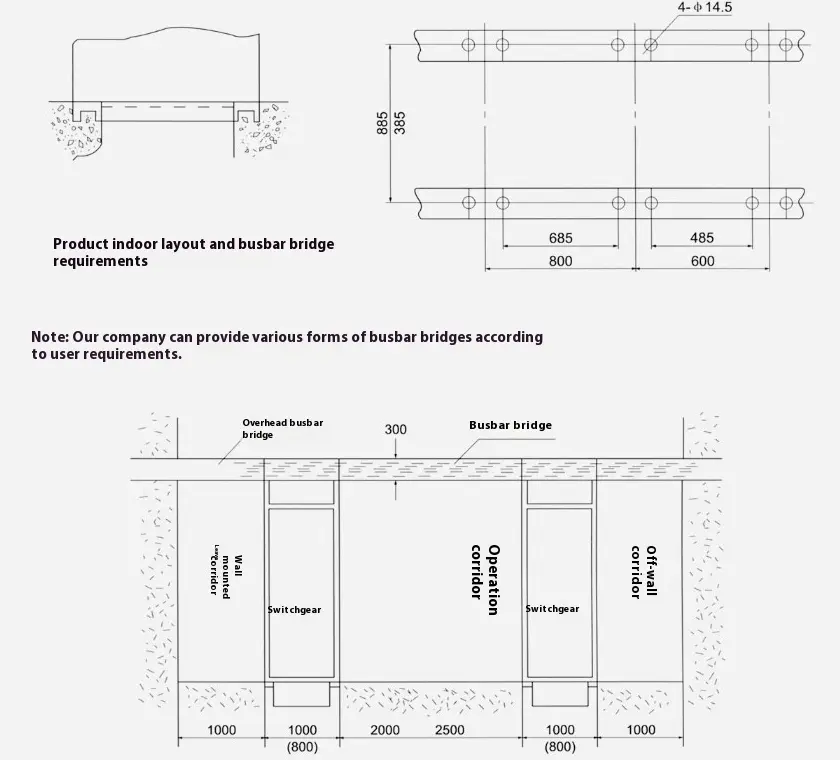

● Diagrama schematică a Fundației de instalare a Switchgear Tip GCK LV
