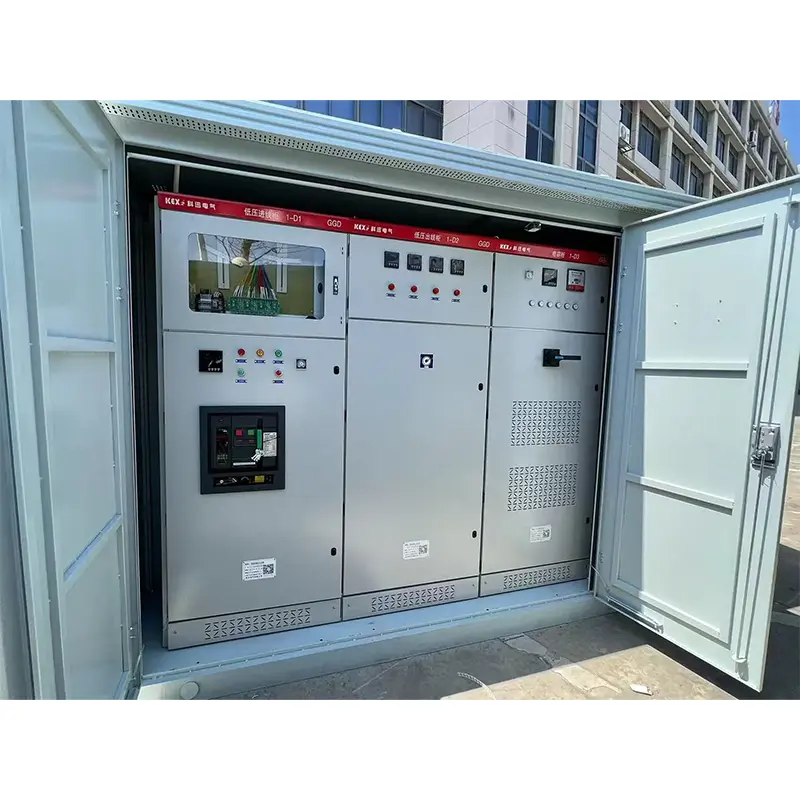

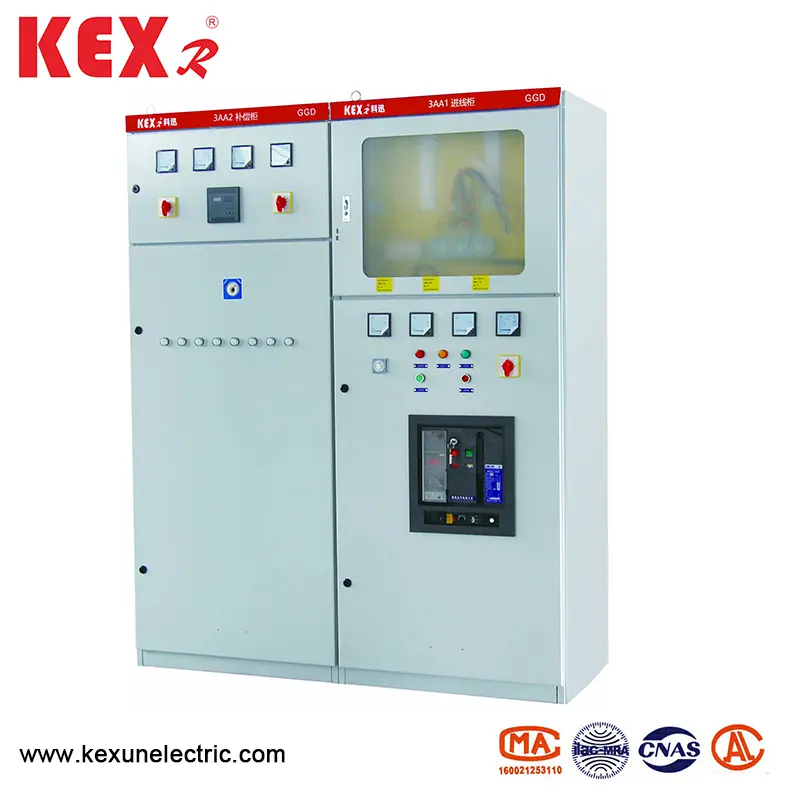

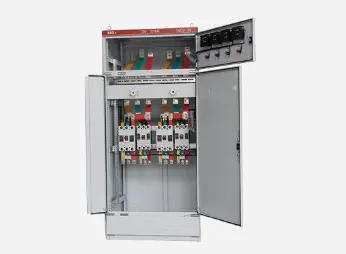

Comutator de distribuție de joasă tensiune de curent alternativ

● Utilizarea condițiilor de comutator de distribuție de distribuție de joasă tensiune de tip GGD

▶ Temperatura aerului ambiant nu trebuie să fie mai mare de +40 ℃ sau mai mică de -5 ℃, iar temperatura medie în 24H nu trebuie să fie mai mare de +35 ℃

▶ Altitudinea locului de instalare și utilizare interioară nu trebuie să depășească 2000m ；;

▶ Umiditatea relativă a aerului înconjurător nu trebuie să depășească 50% la cea mai mare temperatură de +40 ℃, iar o temperatură relativă mai mare ar trebui permisă la o temperatură mai scăzută (de exemplu, 90% la +20 ℃), considerând că influența de rouă suspectă poate apărea ocazional din cauza schimbărilor de temperatură;

▶ Când echipamentul este instalat, înclinația cu planul vertical nu trebuie să depășească 5:

▶ Echipamentul trebuie instalat într -un loc unde nu există vibrații și impact violent și unde nu este suficient să corodezi componentele electrice;

Notă: Când utilizatorii au cerințe speciale, pot negocia cu producătorul.

● Parametri electrici de bază

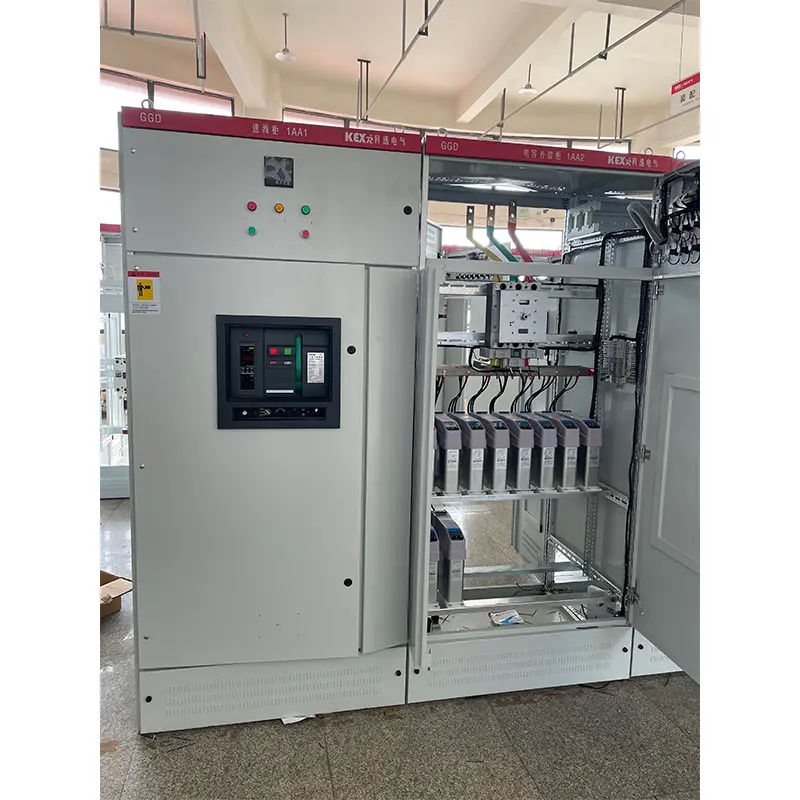

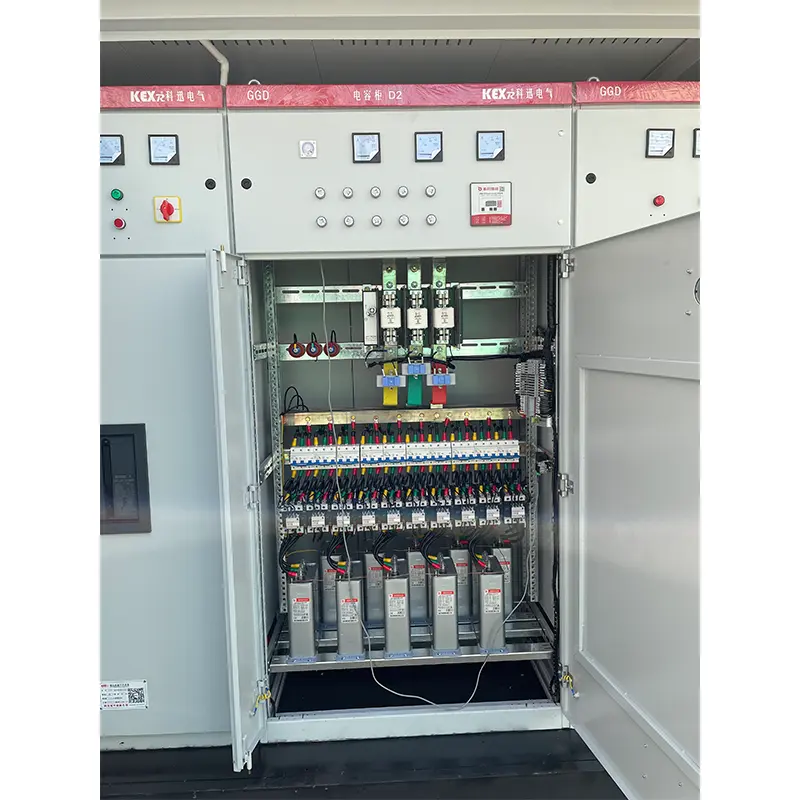

● Caracteristică de proiectare

▶ Cabinetul comutatorului de distribuție de joasă tensiune GGD AC este sub formă de dulap general, iar cadrul este asamblat prin sudare locală cu oțel format de 8 mF la rece. Piesele de cadru și piesele de susținere speciale sunt furnizate de producătorul de oțel desemnat pentru a asigura exactitatea și calitatea dulapului. Componentele dulapului universal sunt proiectate în funcție de principiul modular și există 20 de găuri de montare. Coeficientul universal este ridicat, ceea ce poate face ca fabrica să realizeze preproducția, care nu numai că scurtează ciclul de fabricație, dar îmbunătățește și eficiența muncii.

▶ Proiectarea comutatorului de distribuție de joasă tensiune GGD de tip GGD are în vedere complet disiparea căldurii în funcționarea dulapului. Există un număr diferit de sloturi de răcire la capetele superioare și inferioare ale dulapului. Când componentele electrice din dulap generează căldură, aerul cald se ridică și este evacuat prin slotul superior, în timp ce aerul rece este reumplut continuu în dulap prin slotul inferior, astfel încât dulapul sigilat formează un canal de ventilație natural de jos în sus pentru a atinge scopul răcirii.

▶ În funcție de cerințele proiectării moderne de modelare a produselor industriale, comutatorul de distribuție de joasă tensiune GGD AC adoptă metoda raportului de secțiune de aur pentru a proiecta forma dulapului și dimensiunea diviziei fiecărei părți, ceea ce face ca întregul dulap să fie frumos și generos.

▶ Ușa dulapului este conectată cu cadrul printr -o balama rotativă, care este convenabilă pentru instalare și demontare. O bandă de cauciuc gable este încorporată în tivul ușii. Când ușa este închisă, banda dintre ușă și cadru are o anumită cursă de compresie, ceea ce poate împiedica ușa să se ciocnească direct cu dulapul și să îmbunătățească nivelul de protecție al ușii.

▶ Ușa instrumentului echipată cu componente electrice este conectată cu cadrul prin mai multe fire de fire moi de cupru, iar piesele de instalare din dulap sunt conectate cu cadrul prin șuruburi înconjurate, astfel încât întregul dulap să constituie un sistem complet de protecție la împământare.

▶ Coatul superior al dulapului este confecționat din vopsea de copt portocaliu din poliester, care are o aderență puternică și o textură bună. Întregul cabinet este pe un ton sub-lumină, care evită efectul orbitor și creează un mediu vizual confortabil pentru personalul de serviciu.

▶ Capacul superior al dulapului poate fi îndepărtat atunci când este necesar, ceea ce este convenabil pentru asamblarea și reglarea autobuzului principal pe șantier. Cele patru colțuri ale vârfului dulapului sunt echipate cu inele de ridicare pentru ridicare și transport.

▶ Nivelul de protecție al cabinetului este IP30, iar utilizatorii pot alege, de asemenea, între IP20 și IP40 în funcție de cerințele mediului de utilizare.

● Instalare și utilizare

După ce produsul ajunge la locul de primire, ar trebui să verifice mai întâi dacă ambalajul este intact și să anunțe departamentele relevante pentru a găsi motivele în timp când se găsesc probleme. Pentru produsele care nu sunt instalate imediat, acestea ar trebui să fie plasate în locuri adecvate în funcție de prevederile condițiilor normale de utilizare.

◆ Instalarea produsului

Instalarea produselor se va efectua conform diagramei schematice de instalare (a se vedea figura atașată), iar oțelul și șuruburile de bază ale canalului trebuie să fie furnizate de către utilizatori. Când autobuzul principal este instalat într -un rând întreg cu placare de staniu, suprafața suprapusă trebuie reparată și nivelată, curățată, acoperită cu vaselină neutră sau luată alte măsuri, apoi fixată cu șuruburi.

◆ Produsele sunt inspectate și testate pentru următoarele articole după instalare și înainte de a fi puse în funcțiune.

▶ Verificați dacă vopseaua superioară a dulapului a căzut și dacă dulapul este uscat și curat.

▶ Dacă mecanismul de funcționare al componentelor electrice este flexibil și nu trebuie să existe blocaje sau forță de funcționare excesivă.

▶ Dacă dezactivarea contactelor principale și auxiliare ale principalelor aparate electrice este fiabilă și exactă.

▶ Dacă raportul și polaritatea indicației instrumentului și a transformatorului sunt corecte.

▶ Dacă conexiunea la barele de bare este bună și dacă izolația acceptă, piesele de montare și accesoriile sunt instalate ferm și în mod fiabil.

▶ Dacă contactul auxiliar îndeplinește cerințele, indiferent dacă specificația de bază a siguranței este corectă este corectă, indiferent dacă valoarea de setare a releului îndeplinește cerințele de proiectare și dacă acțiunea este fiabilă și exactă.

▶ Dacă contactul circuitului îndeplinește cerințele diagramei schematice electrice.

▶ Dacă sistemul circuitului de protecție îndeplinește cerințele.

▶ Folosiți un megohmmeter de 500 de volți pentru a măsura valoarea de rezistență la izolare nu mai puțin de 1 megohmmetru.

◆ Precauții pentru utilizare

(1). Acest produs nu este instalat pe perete, operat pe o parte (partea din față) și întreținut cu uși duble. Doar profesioniștii calificați pot intra sau deschide canalul de întreținere a produsului și ușa dulapului pentru funcționare, inspecție și întreținere.

(2). Comutatorul de aer După mai multe ori, va face ca arsurile locale de contact principale să producă substanțe de carbon, să crească rezistența la contact, ar trebui să fie întreținerea și repararea periodică a comutatorului de aer în conformitate cu instrucțiunile sale de funcționare.

◆ Set complet al produsului

▶ Lista de ambalare

▶ Certificat de produs

▶ INSTRUCȚIUNI DE UTILIZARE

▶ Raport de testare din fabrică

▶ Desene electrice relevante

▶ Cheile ușii dulapului, mânerele de funcționare și piesele de schimb specificate în contract.

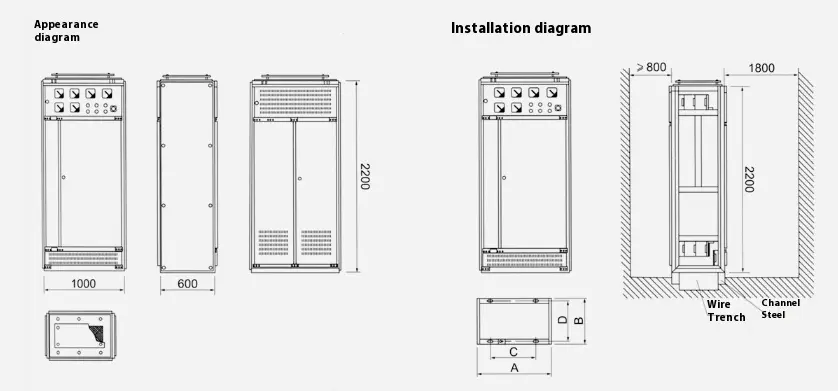

● Schema schematică și instalare
