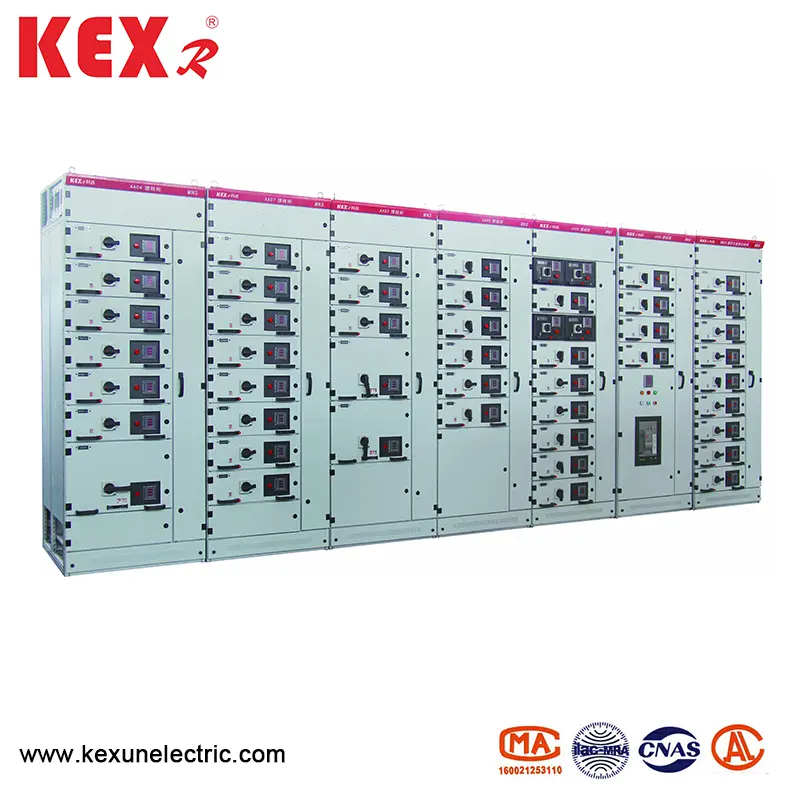

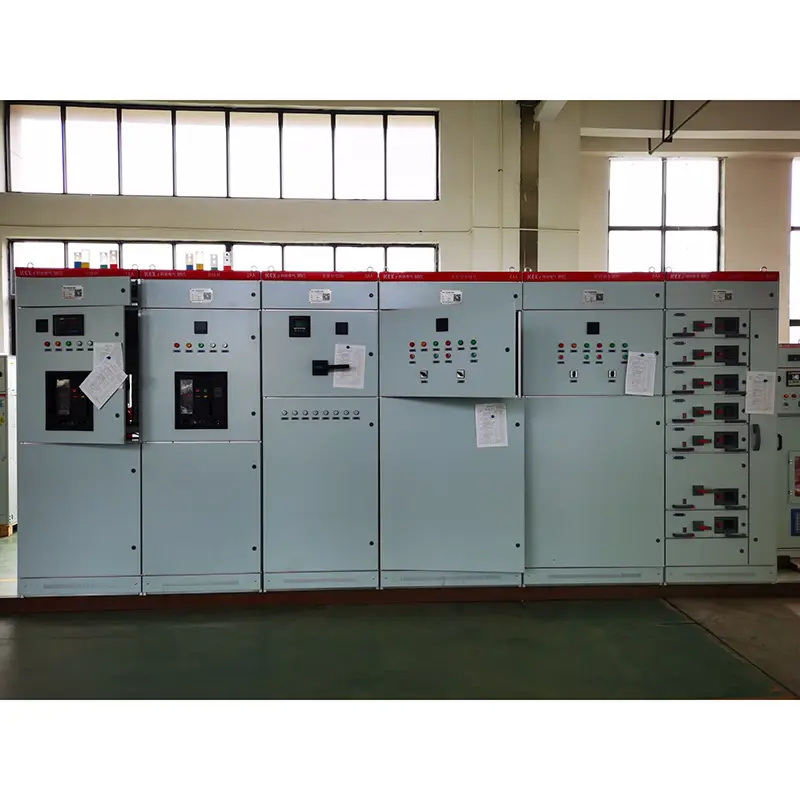

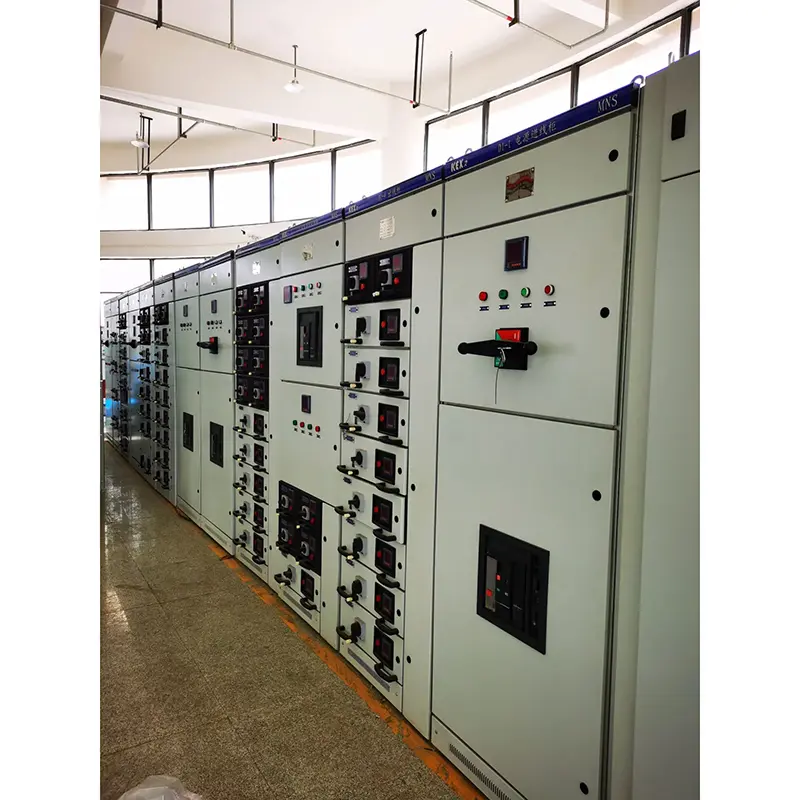

Dulap de distribuție de energie de joasă tensiune

● Standarde

Cabinetul de distribuție de energie de joasă tensiune MNS se conformează standardelor profesionale naționale ale GB7251.1 Switchgear de joasă tensiune și JB/T9961 Switchgear de retragere de joasă tensiune și standardele profesionale internaționale precum IEC439-1.VDE0660 PARTEA V.

● Dulap de distribuție a puterii de joasă tensiune de tip MNS folosind condiții

▶ Temperatura ambientală ： -5 ~ 40 ℃ ， 24H Media mai mică de 35 ℃

▶ Condiții atmosferice: aerul este curat, iar umiditatea relativă nu trebuie să depășească 50% la cea mai mare temperatură de +40 ℃. La temperaturi mai scăzute, umiditatea relativă mai mare este permisă, de exemplu, 90% la +20 ℃, dar ar trebui luate în considerare modificările de temperatură, iar ocazional pot apărea condensarea.

▶ Altitudine: mai puțin de 1000m, dulapul de distribuție de energie de joasă tensiune de tip MNS este potrivit pentru transport și depozitare la următoarele temperaturi: -25 ℃ până la +55 ℃ și poate ajunge la +70 ℃ în 24 ore într -un timp scurt. În cadrul acestor temperaturi extreme, dispozitivul nu trebuie deteriorat iremediabil și ar trebui să funcționeze normal.

▶ În cazul în care condițiile de mai sus nu pot fi îndeplinite, aceasta va fi soluționată prin consultarea dintre utilizator și Kexun.

▶ Atunci când acest dispozitiv este utilizat în platformele de foraj și producție de ulei offshore și centrale nucleare, un acord tehnic va fi semnat separat.

● Parametri tehnici de bază ai cabinetului de distribuție a energiei de joasă tensiune de tip MNS

◆ Performanță electrică

◆ Gradul IP

Respectă cu standardele IEC529 și DIN40050. IP30 protejează solidele mai mari de φ φ2.5mm, IP40 protejează solide mai mari decât φ 41.0mm, iar IP54 protejează împotriva prafului și stropirii în orice direcție (vă rugăm să consultați producătorul atunci când comandați nivelul de protecție IP54).

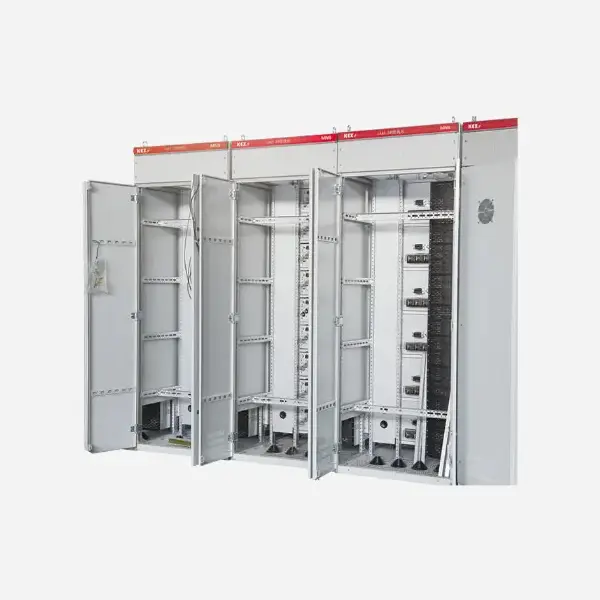

◆ Structura dulapului

Structura de bază a dulapului de distribuție a energiei de joasă tensiune este compusă din profiluri în formă de C. Secțiunea C se formează prin îndoirea plăcii de oțel cu E = 25mm ca gaură de montare a modulului. Toate dulapurile și partițiile interioare sunt galvanizate și purificate. În jurul panourilor ușilor, panourile laterale sunt confecționate din pulverizare electrostatică de înaltă tensiune. Consultați figura de mai jos pentru structura de bază a dulapului.

◆ Tipul dulapului de comutare

1. Distanța dintre centrele de distribuție a puterii (PC1: Emax, MT, 3WN, AH, ME SERIES Circuitul se pot utiliza.

2. Dulapul Centrului de Control Motor (MCC): Este asamblat de sertarele mari și mici, iar comutatorul principal al fiecărei bucle adoptă întrerupătorul de carcasă din plastic sau întrerupătorul de încărcare rotativă cu siguranță. Cabinet automat de compensare a factorilor de putere (cu dispozitive manuale, automate și la distanță a factorilor de putere de putere)

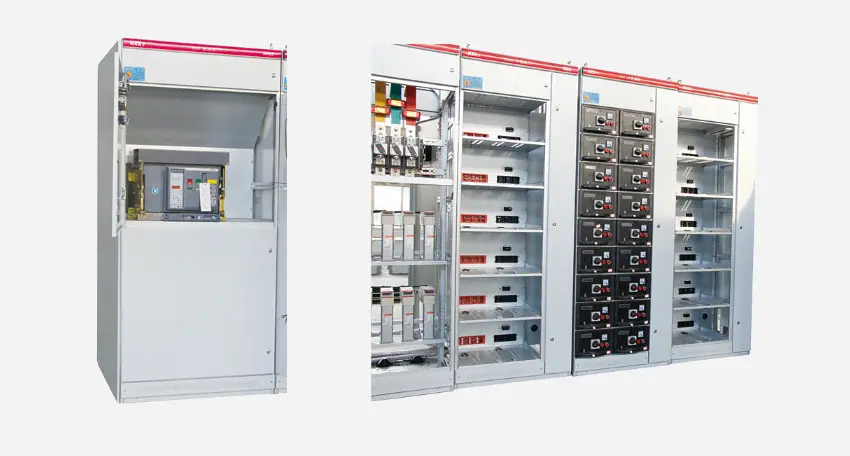

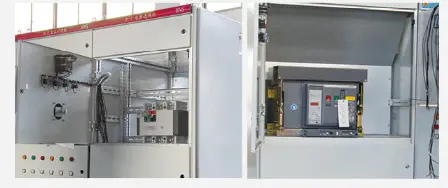

◆ Un dulap de centru de distribuție a energiei (PC)

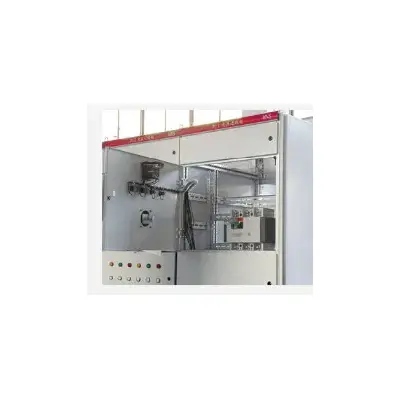

◆ Dulapul Centrului de control al motorului (MCC)

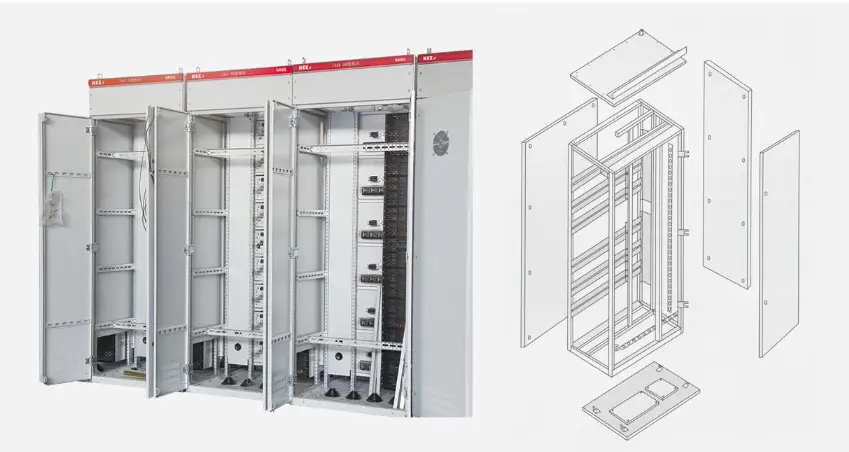

◆ Structura cadrului dulapului compusă din profiluri în formă de C

◆ Diagrama schematică a dulapului de distribuție de energie de tip MNS de joasă tensiune

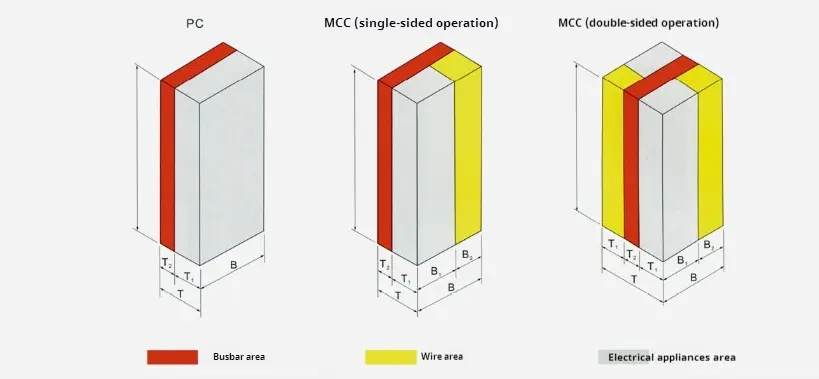

● Proiectarea partiției a dulapului

◆ Centrul de distribuție a puterii (PC)

(1) dulapul pentru PC este împărțit în trei compartimente; Compartiment de autobuz orizontal: în partea din spate a dulapului; Compartiment funcțional: pe partea superioară din față a dulapului sau pe partea stângă față a dulapului;

(2) Măsuri de segmentare: compartimentul de autobuz orizontal și compartimentul unității funcționale sunt separate prin plăci de oțel. Compartimentul buclei de control este separat de compartimentul unității funcționale printr-un capac din plastic eter eter de polifenilen retardant.

(3) întrerupătorul de cadru instalat în dulap poate fi acționat manual în afara dulapului în stare închisă. Observați starea de deschidere și închidere a întrerupătorului și judecați dacă întrerupătorul este în poziția de testare sau în poziția de lucru în funcție de relația de poziție dintre mecanismul de funcționare și ușă.

(4) O structură de separare este proiectată între circuitul principal și circuitul auxiliar. Unitățile electrice auxiliare constând din contoare, lumini de semnal și butoane sunt toate instalate pe placa de plastic, iar capacul din plastic din spumă poliuretanică retardant este separat de circuitul principal din spatele plăcii.

◆ Centrul de control al motorului extrage și un mic centru de distribuție a curentului curent (MCC)

Cabinetul MCC de tip sertar este împărțit în trei compartimente, și anume, compartimentul de autobuz orizontal din spatele dulapului, compartimentul unității funcționale din stânga în fața dulapului și compartimentul de cablu din dreapta în fața dulapului. Compartimentul de autobuz orizontal și compartimentul unității funcționale sunt separate prin plăci funcționale din materiale plastice spumate retardant, iar compartimentul de cablu este separat de compartimentul orizontal de autobuz și compartimentul unității funcționale cu plăci de oțel. Centrul de control al motorului MCCI) Sertarele sunt împărțite în următoarele cinci tipuri: 8E/4: Înălțime 200 × lățime 150 × adâncime 400 mm. 8E/2: Înălțime 200 × lățime 300x Adâncime 400 mm. 8E: Înălțime 200 × lățime 600 × adâncime 400 mm. 16E: înălțime 400 × lățime 600 × adâncime 400 mm. 24E: înălțime 600 × lățime 600 × adâncime 400 mm.

◆ Structura dulapului comutatorului de ieșire din spate

Pentru a reduce lățimea aranjamentului dulapului de comutator, autobuzul principal al dulapului de comutare este instalat orizontal în partea de sus a dulapului de comutator, iar jumătatea din spate a dulapului este o cameră de cablu, unde sunt conectate cablurile de intrare și de ieșire. Partea din față a dulapului de comutare este camera dispozitivului, unde sunt instalate unitățile funcționale ale comutatorului. În acest sistem, camera de cablu din partea dulapului de comutator este mutată în dulapul din spate, ceea ce reduce considerabil lățimea aranjamentului dulapului pentru a răspunde în continuare cerințele aspectului spațial al stației.

Dulapul de alimentare are o lățime de 600 mm și 1000/1200mm adâncime, cu o cameră de autobuz principală independentă în partea de sus, care este izolată din camera dispozitivului. Înălțimea eficientă de instalare a camerei dispozitivului frontal este de 72E (E = 25mm), care este separată de camera de cablu din spate de către placa multifuncțională, folosind complet spațiul de instalare al dulapului comutatorului, cu structură compactă și configurație flexibilă a unității. Camera de cablu din spate are o ușă, care este convenabilă pentru instalare și întreținere. Lățimea dulapului de intrare este determinată în funcție de curentul de cadru al unității de intrare. Lățimea recomandată este de 400/600/800/1000mm, iar adâncimea dulapului este de 1000mm.

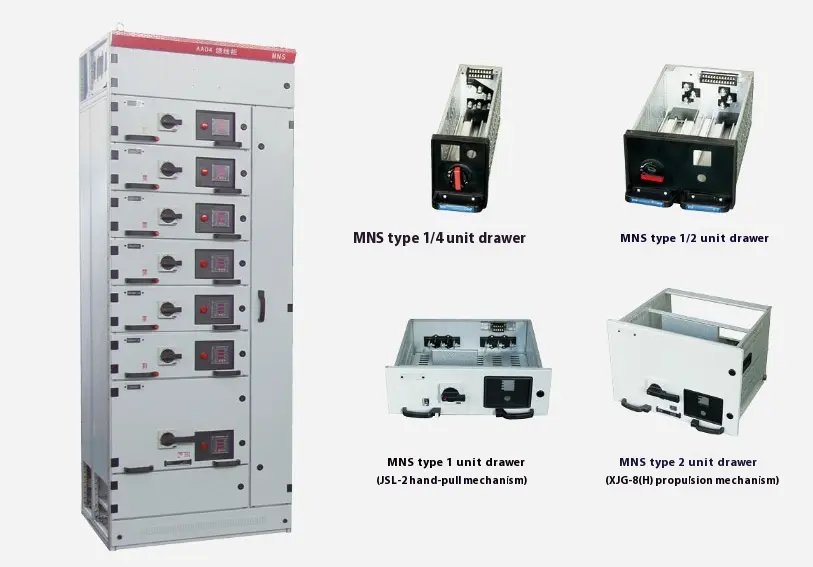

● Tip sertar

(1) 8e/4: asamblați 4 unități de sertare în spațiul de înălțime 8e.

(2) .8e/2: asamblați 2 unități de sertare în spațiul de înălțime 8e.

(3) 8e: asamblați o unitate de sertare într -un spațiu de înălțime 8e.

(4) 16e: asamblați o unitate de sertare la o înălțime de 16e (400mm).

(5) 24E: asamblați o unitate de sertare la o înălțime de 24E (600mm). Cinci tipuri de unități de sertare pot fi asamblate singure într -un dulap și pot fi, de asemenea, utilizate pentru ansamblul mixt. Consultați tabelul de mai jos pentru numărul maxim de unități de sertare care pot fi cazate într -un dulap pentru un singur ansamblu.

◆ Introbarea electrică și mecanică a sertarelor

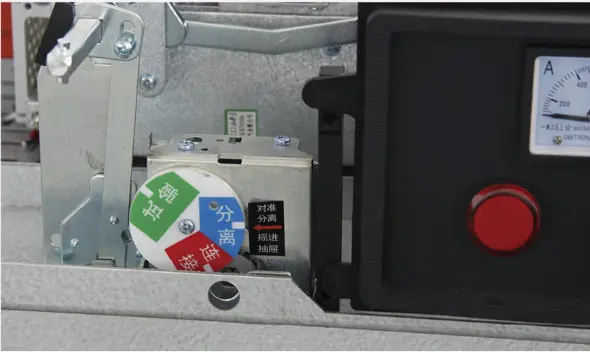

Unitatea de sertare are o poziție de blocare mecanică fiabilă, care este controlată de mânerul de funcționare și are poziții evidente și exacte de închidere, testare, desen și izolare. Consultați figura funcției mecanismului de funcționare. Pentru a consolida precauțiile de siguranță, se pot adăuga lacăte după poziționarea mânerului de funcționare și se pot adăuga până la trei încuietori, așa cum se arată în figura din stânga. După ce unitatea de sertar este în vigoare, aceasta trebuie să acționeze în conformitate cu funcția de operare și poziția enumerată în figura 4 și figura 5, în caz contrar, va deteriora cu ușurință piesele structurale, așa că vă rugăm să acordați atenție atunci când o utilizați.

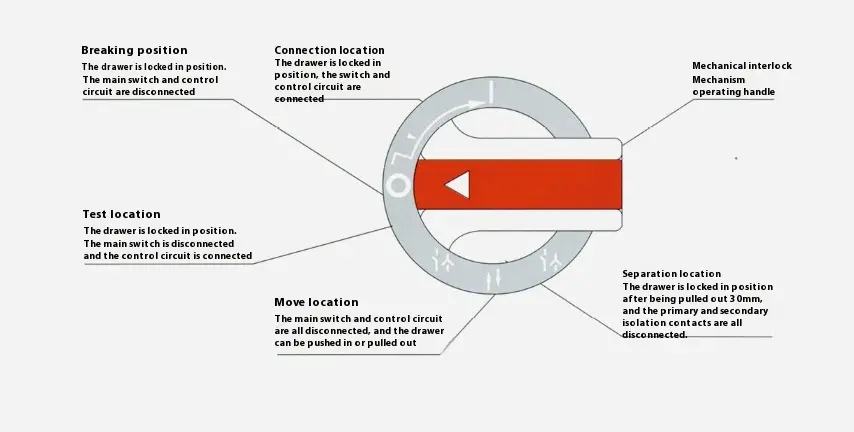

◆ 8e/4 și 8e/2 operează funcția de comutare

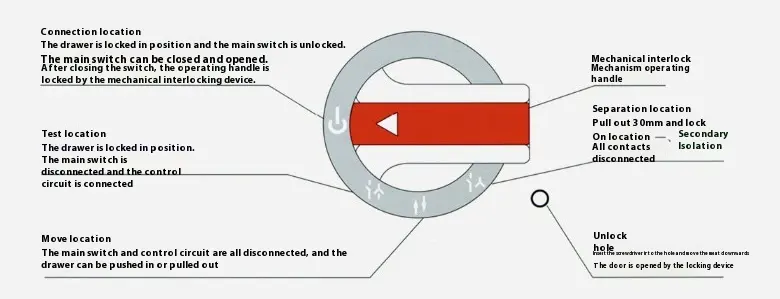

◆ 8 și 16e, 24e operează funcția de comutare

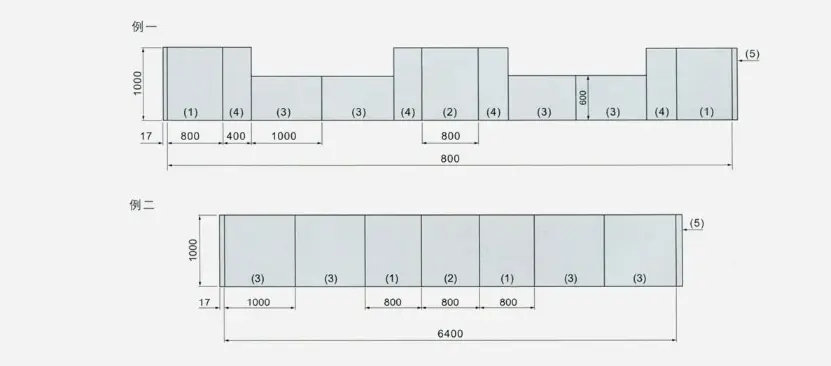

◆ Diagrama schematică a modului combinat

● Instalare, utilizare și întreținere

1. Când dispozitivul ajunge la destinație, mai întâi verificați dacă caseta de ambalare este completă. Dacă dispozitivul nu este instalat imediat, acesta trebuie depozitat într -un loc uscat și curat.

2. Dispozitivul este recomandat să fie instalat departe de perete sau poate fi instalat pe perete. Avionul de fundație de instalare ar trebui să fie plat, iar eroarea orizontală a oțelului canalului de fundație este 1/1000, iar abaterea de lungime totală este de 3 mm ..

3. Se recomandă utilizarea gradului 8.8 și șaibă de tensiune pentru fixarea șuruburilor tuturor pieselor conductoare, iar cuplul de strângere recomandat este prezentat în tabelul de mai jos:

4. Teaca capului de cablu și un anumit număr de conectori de cupru pentru circuitul secundar furnizat de accesoriile schemei MCC. (Pentru a se adapta la procesarea de presare la rece a îmbinărilor de cupru, sunt recomandate fire flexibile cu mai multe nuclee pentru cabluri secundare).

5. După conectarea cablului, partea inferioară a dispozitivului trebuie închisă pentru a împiedica animalele mici să se târască în dulap și să provoace accidente de scurtcircuit.

6. După instalare sau reglare, înainte de a pune în funcțiune, sunt necesare următoarele inspecții și teste:

▶ Verificați dacă echipamentele electrice și cablurile de control instalate în dispozitiv îndeplinesc cerințele desenelor din fabrică.

▶ Funcționarea manuală a diferitelor întrerupătoare trebuie să fie flexibilă, fără anomalii sau blocaje.

▶ Verificați dacă acțiunile mecanismului mecanic de blocare și dispozitivul de blocare electrică sunt corecte și fiabile, ceea ce ar trebui să îndeplinească cerințele sistemului.

▶ Verificați dacă rezistența la izolare a circuitului principal și a circuitului de control îndeplinește cerințele specificate.

▶ Verificați dacă echipamentul electric instalat în dispozitiv este în contact bun și îndeplinește cerințele tehnice ale aparatului electric în sine.

▶ Verificați dacă există vreo materie străină în interiorul dispozitivului și dacă șuruburile de montare ale diferitelor părți sunt libere.

◆ Instrucțiuni de funcționare pentru extragerea MCC:

(1) Abia după ce partea de jos a sertarului intră corect în ghid, acesta poate fi împins în dulap, altfel sertarul va fi deteriorat sau nu poate fi scos.

(2) A se vedea figura 4 pentru simbolurile și funcțiile de pe panoul 8E/4 și 8E/2. Săgeata din poziția de rupere „O” până la poziția de lucru „I” din figură indică faptul că mânerul de funcționare ar trebui să fie împins mai întâi și apoi rotit de la „o” la „i”. La întoarcerea, nu este nevoie să -l împingeți, doar întoarceți mânerul „I” la „O” și, după ce ați dat drumul, mânerul.

(3) A se vedea figura 5 pentru simbolurile și funcțiile de pe panoul sertar 8E-24E. Când mânerul ajunge în poziția de lucru, mecanismul eliberează blocajul mecanic pe întrerupătorul principal, iar apoi întrerupătorul principal poate fi închis și deschis. Cu toate acestea, atunci când comutatorul principal este închis, mânerul mecanismului de blocare nu poate fi acționat. Există un mic capac de plastic pe ușa din colțul din dreapta jos care îndeplinește semnul, care este mecanismul de deblocare al ușii. Procesul de funcționare este următorul: Când sertarul este în poziția de lucru, dacă doriți să deschideți ușa, scoateți mai întâi capacul mic, apoi introduceți șurubelnița în gaură și mutați zăvorul în jos pentru a deschide ușa. Asigurați -vă că acoperiți capacul mic de plastic după deschiderea ușii, altfel nivelul inițial de protecție va fi distrus.

● Transportul și depozitarea dispozitivelor

▶ Dispozitivul nu este lăsat să se ridice și să sufere vibrații severe.

▶ Placa unghiului de transport trebuie utilizată la ridicarea dispozitivului după despachetare, iar unghiul inclus de două fire și frânghii de oțel trebuie să fie ≤1200. Dacă se folosește un camion cu stivuitoare, role sau bara de crowbar, nu este permis să fie efectuat direct pe cadrul cadrului dispozitivului.

▶ Când dispozitivul este instalat în loc, dacă doriți să mutați poziția pe o distanță scurtă, îl puteți prizi la cele patru colțuri ale șasiului.

▶ Produsele electrice și piesele nu sunt permise să fie dezasamblate în voie în dispozitiv.

▶ Ploaia ar trebui împiedicată să se ude, iar temperatura ambiantă ar trebui să fie în conformitate cu dispozițiile relevante ale acestui eșantion.

● Completitudinea produselor

Dulapul de distribuție de energie de joasă tensiune de tip MNS este atașat cu lista de ambalare, certificatul de produs, manualul de instrucțiuni al produsului și desenele necesare, iar cheia ușii și piesele de schimb furnizate în conformitate cu lista de susținere sunt atașate.
