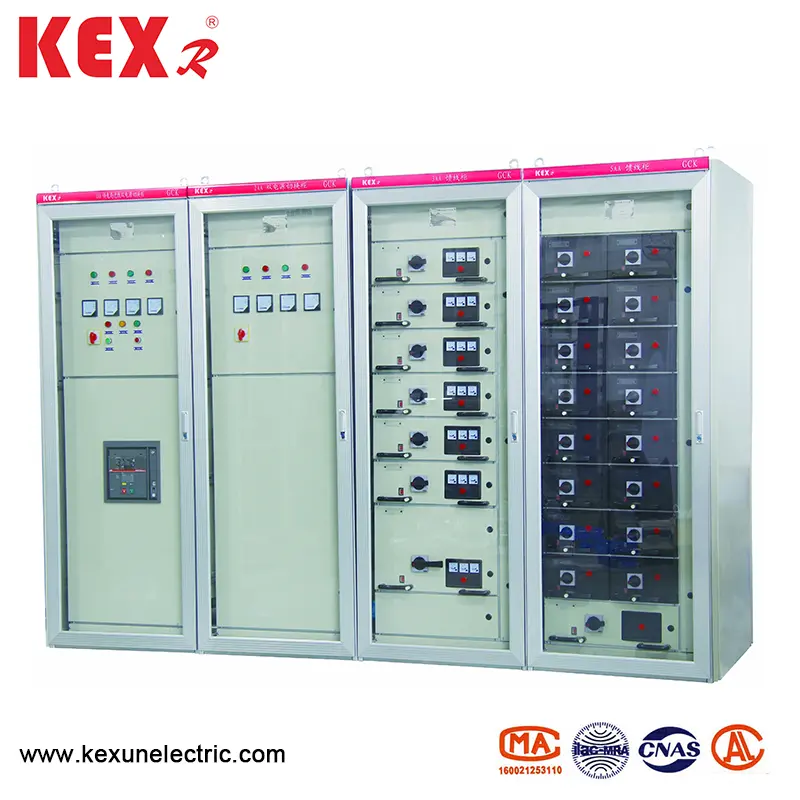

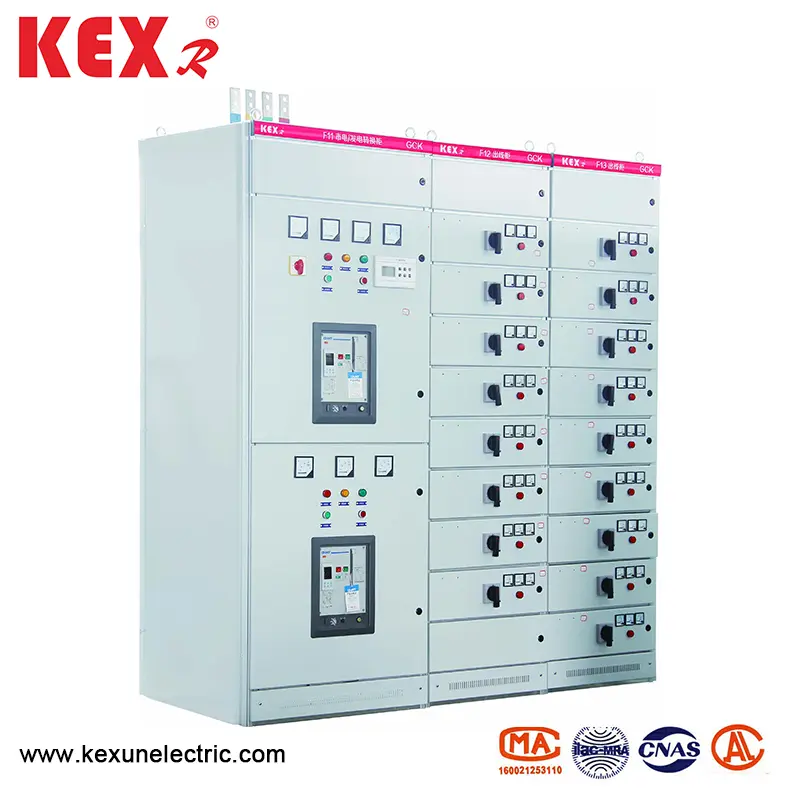

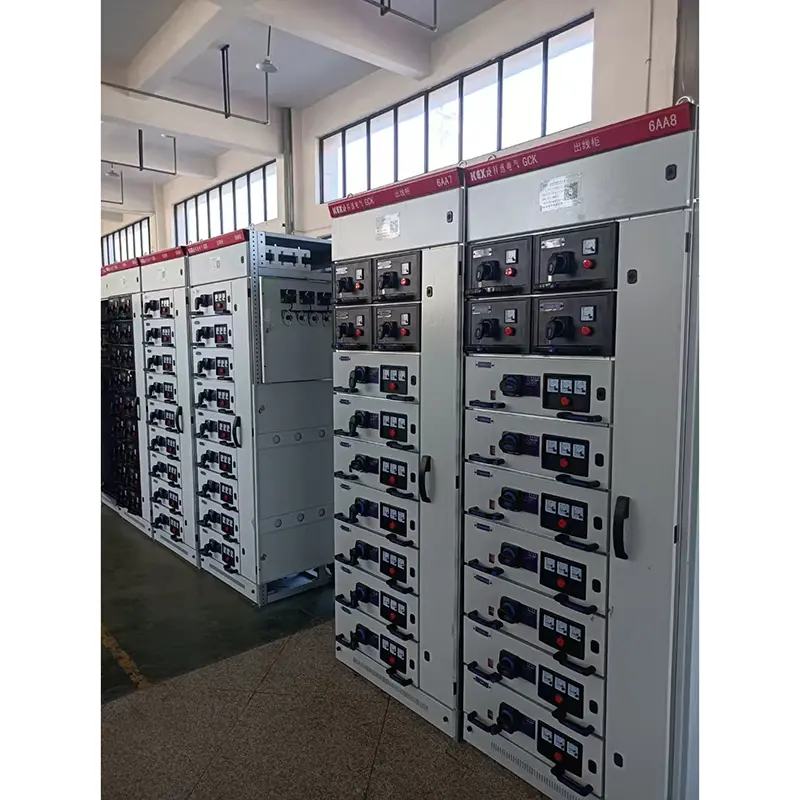

Comutator de extragere de joasă tensiune

● Caracteristicile produsului

Acest comutator de extragere de joasă tensiune are avantajele capacității ridicate de rupere, stabilitate dinamică și termică bună, structură avansată și rezonabilă, schemă electrică practică, serie, versatilitate puternică, combinație arbitrară de diverse unități de schemă, mai multe circuite conținute într-un comutator, economisirea spațiului de podea, aspect frumos, nivel de protecție ridicat, siguranță și fiabilitate, întreținere convenabilă și așa. Acest produs se conformează standardului IEC439 NEMAICS2-322 și, de asemenea, se conformează cu GB7251-87 „Switchgear de joasă tensiune” Standard național și ZBK36001-89 ”Standard profesional de retragere de joasă tensiune”

● Principii parametri tehnici

● Caracteristică arhitecturală

Cadrul de bază al comutatorului de bază al comutatorului de extragere de joasă tensiune este structura asamblată. Toate părțile structurale ale cadrului de comutare sunt conectate între ele prin șuruburi pentru a forma un cadru de bază. Apoi, după cum este necesar, ușile, defecțiunile, partițiile, sertarele, suportele de montare, barele de autobuz și componentele electrice sunt adăugate pentru a asambla un comutator complet. Acest comutator LV are următoarele caracteristici:

▶ 1. Cadrul este confecționat din oțel profilat, poziționat prin placă de colț tridimensională și fixată fără structură de sudare, evitând astfel deformarea și stresul de sudare și îmbunătățind precizia instalației.

▶ 2. Găurile de montare ale cadrelor și pieselor se schimbă în funcție de modulul E = 20mm.

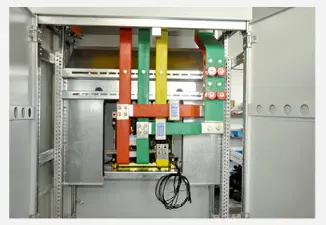

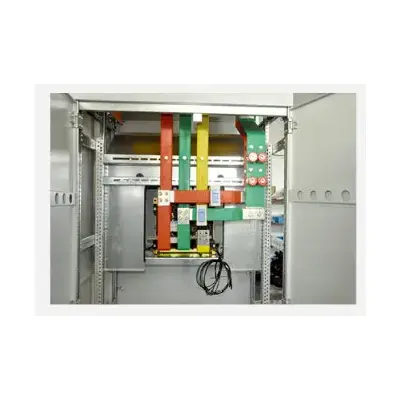

▶ 3. Piesele structurale interne sunt galvanizate. După murat și fosfat, exteriorul este pulverizat cu pulbere epoxidică electrostatică. 4. În centrul de putere (PC) Comutatorul de intrare, partea superioară este zona de autobuz orizontală, iar partea inferioară a zonei autobuzului orizontal este camera întrerupătorului. Circuitele pot fi echipate cu DW15C intern, ME și alte serii și pot fi, de asemenea, echipate cu diverse întrerupătoare de circuit produse de companii electrice străine în funcție de nevoile utilizatorilor, cum ar fi întrerupătoarele de seria F produse de compania ABB și de întreruptoarele inteligente. În general, unitatea PC are un circuit principal (inclusiv cuplajul de autobuz) cu rânduri inversate. Când curentul nominal este 630A-1600A, acesta ocupă un comutator cu o dimensiune totală de 800 × 1000 × 2200 (lățimea x adâncime x înălțime). Circuitul principal fără cifra de afaceri ocupă un comutator cu o dimensiune externă de 800 × 800 × 2000 (lățime, adâncime și înălțime). Când curentul nominal este între 1600A-3150A, acesta ocupă un comutator cu o dimensiune totală de 1000 × 1000 × 2200 (lățimea x adâncime x înălțime). Nu există niciun comutator principal care să fie preluat. Când curentul nominal este 1600A-3150A, acesta ocupă un comutator cu o dimensiune externă de 1000 × 1000 × 220 (lățime × adâncime × înălțime). Circuitul principal fără cifra de afaceri ocupă un comutator cu o dimensiune externă de 1000 × 800 × 2200 (lățimea x adâncime x înălțime).

▶ 4. Structura comutatorului de alimentare a centrului de alimentare (PC) este similară cu cea a comutatorului de intrare. Când curentul de alimentare este 630A-1600A, un comutator de 1000 × 1000 × 2200 (lățime × adâncime × înălțime) poate fi echipat cu două bucle, care sunt aranjate în sus și în jos.

▶ 5. Switchgear Motor Control Center (MCC) are două tipuri: comutator de comutare montat pe perete și comutator de comutare non-montat pe perete, a cărui vârf este o zonă orizontală a barei de bus, iar zona de unitate funcțională a sertarului este sub zona orizontală a barei de bare, a cărei lățime este de 600 mm, iar înălțimea zonei unității funcționale a sertarului este de 1840 mm. Când corpul comutatorului este montat pe perete, partea din stânga a comutatorului este o zonă de unitate funcțională, iar partea din dreapta are o zonă de ieșire a cablului lățime de 200 mm. Dimensiunile generale ale comutatorului sunt 800/500/2200 (lățime/adâncime/înălțime). Când comutatorul este instalat departe de perete, lățimea comutatorului este de 600mm, iar zona de ieșire a cablului este în spatele comutatorului. Dimensiunile generale ale comutatorului sunt de 600 × 800 (1000) × 2200 (lățime x adâncime x înălțime). Există două tipuri de adâncimi de comutare: 800 și 1000. Sugerăm că utilizatorii aleg un comutator cu o adâncime de 1000 pentru a fi în concordanță cu adâncimea comutatorului PC. Când sertarul este extras din comutator, partea live a comutatorului nu este expusă, ceea ce este sigur și de încredere.

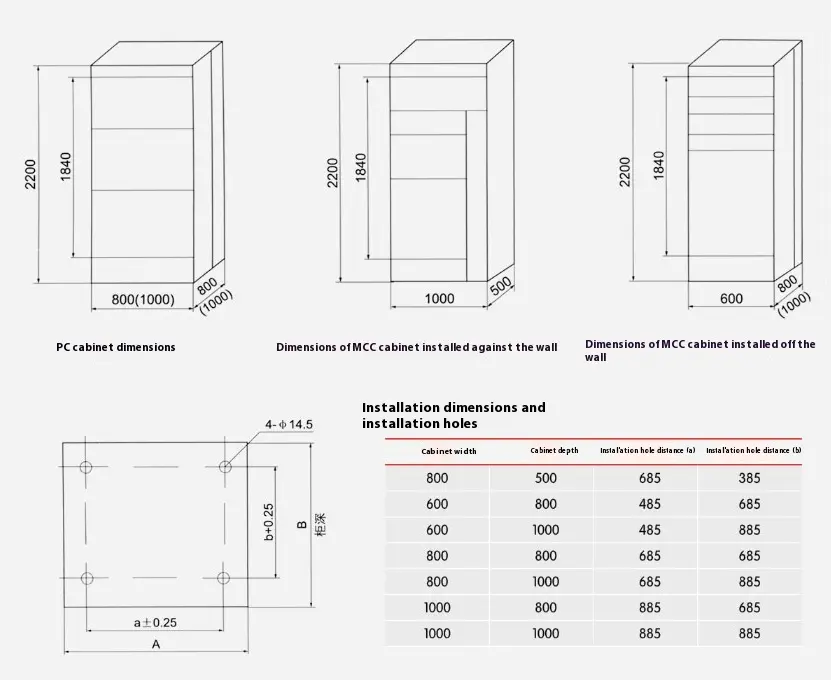

● Dimensiuni generale de comutare LV, dimensiuni de instalare

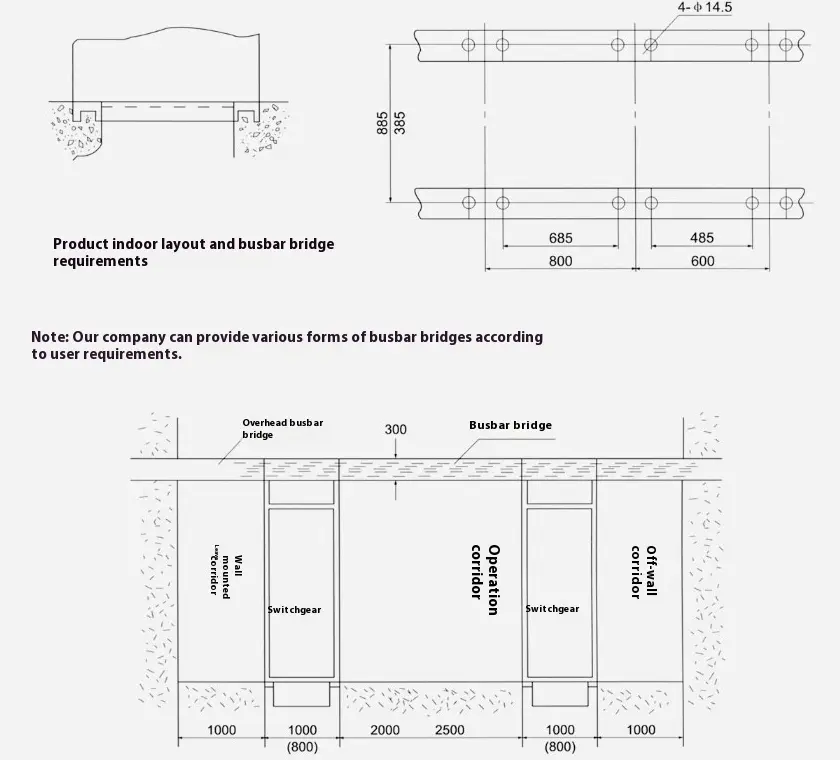

● Schema schematică a Fundației de instalare a comutatorului de extragere de joasă tensiune

● Atenție

▶ Când instalați acest produs, linia orizontală dintre comutatoarele de extragere de joasă tensiune ar trebui să fie conectată ferm și în mod fiabil.

▶ Ușa acestui produs are o funcție de blocare cu comutatorul principal, adică ușa poate fi deschisă numai în condiția defecțiunii de alimentare. Cealaltă parte a acestui produs este o placă de etanșare a șuruburilor, care nu are nicio funcție de interblocare cu întrerupătorul principal. Prin urmare, vă rugăm să deconectați sursa de alimentare atunci când dezasamblați placa laterală a acestui produs pentru întreținere.

▶ Non-profesioniștii nu ar trebui să deschidă comutatorul pentru întreținere.
