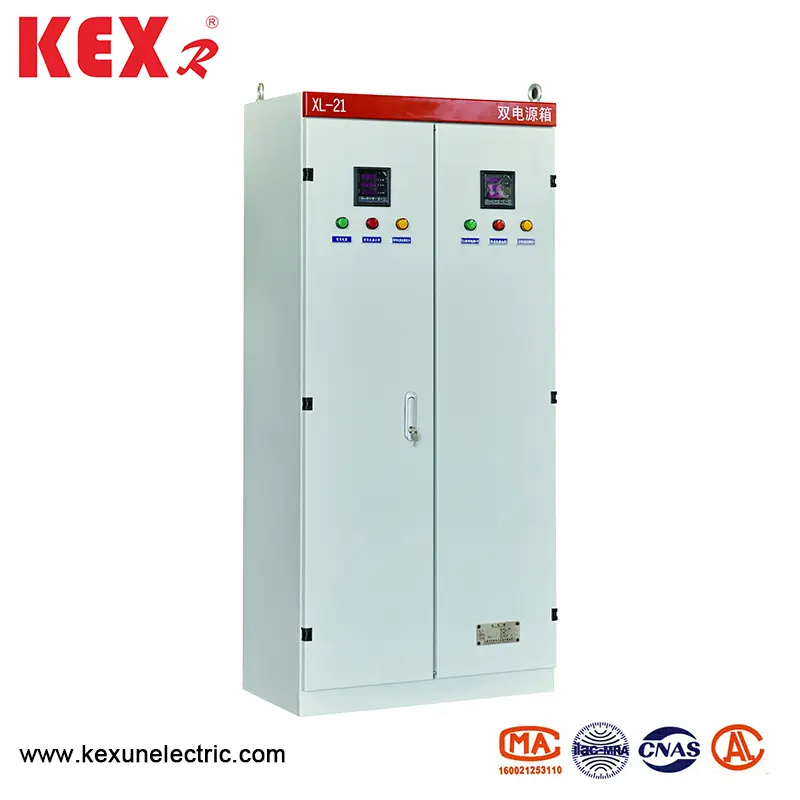

Comutator de distribuție de energie joasă de tensiune

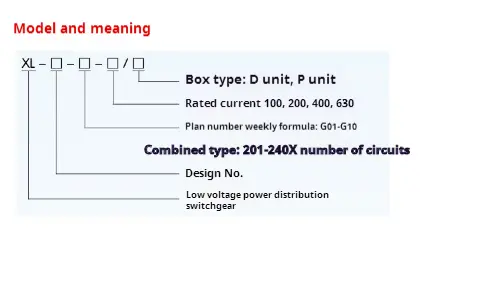

● sensul modelului

● Folosirea condițiilor

◆ Comutatorul de distribuție a puterii de joasă tensiune XL-21 ar trebui să fie instalat la o altitudine mai mică de 2000m.

◆ Temperatura ambientală și temperatura aerului ambiant nu sunt mai mari decât +40 ℃, dar temperatura medie nu este mai mare decât +35 ℃, iar temperatura aerului ambiant nu este mai mică decât -100 ℃ într -o perioadă de 24 de ore.

◆ Nu trebuie să existe praf excesiv, acid, sare, coroziv și gaz exploziv. Temperatura relativă nu trebuie să depășească 50% la cea mai mare temperatură de +40 ℃ și o temperatură relativă mai mare este permisă la cea mai scăzută temperatură, cum ar fi 90% sub +20 ℃. Trebuie considerat că condensarea generală poate apărea ocazional din cauza schimbărilor de temperatură.

◆ Când utilizatorii au cerințe speciale, pot negocia cu producătorul.

● Caracteristici de proiectare

◆ Comutatorul de distribuție a puterii de joasă tensiune XL-21 este montat pe podea și poate fi instalat direct sub transformator. Corpul de comutare este confecționat din placă de oțel de înaltă calitate sudată sau asamblată, iar mânerul de funcționare a comutatorului cuțitului este instalat pe coloana din dreapta din fața comutatorului, care poate fi utilizat pentru comutarea sursei de alimentare. Un voltmetru este instalat în fața cutiei de distribuție a puterii. Indică tensiunea de autobuz. Există o ușă în fața cutiei de distribuție a puterii. După deschiderea ușii, toate echipamentele din cutia de distribuție a energiei sunt expuse, ceea ce este convenabil pentru întreținere. Această casetă de distribuție a energiei adoptă noi componente proiectate de China, care are caracteristicile structurii compacte, întreținerea convenabilă și combinația flexibilă de scheme de circuit. Cutia de distribuție a puterii este echipată cu un întreruptor ca protecție pe scurtcircuit, iar un buton de funcționare poate fi instalat în fața ușii.

◆ Modul de funcționare: manual.

◆ Mod de instalare: Instalare verticală

◆ Mod de cablare: Cablare fixă

● Parametri tehnici ai tipului XL-21 de distribuție de distribuție de energie de joasă tensiune

● Instalarea și utilizarea tipului XL-21 de distribuție de distribuție de energie joasă de joasă tensiune

◆ Caseta de distribuție a puterii poate fi ambalată și transportată numai după trecerea inspecției. Când produsul ajunge la destinație, mai întâi verificați dacă caseta este completă. Dacă cutia de distribuție a energiei nu este instalată imediat, stocați produsul într -un loc uscat și curat.

◆ Caseta de distribuție a energiei electrice poate fi instalată în funcție de desenul de instalare, iar oțelul și șuruburile canalului de fundație trebuie să fie furnizate de către utilizator. Dacă cablul iese, utilizatorul va îngropa canelura de fundație și șanțul cablului în afara șurubului de pastă de jos.

◆ După ce caseta de distribuție a puterii este instalată sau revizuită, o serie de articole trebuie inspectate și testate înainte de a fi pusă în funcțiune.

(1) Verificați dacă echipamentul electric intern și cablarea se conformează diagramei schematice.

(2) Verificați și operați comutatorul de mai multe ori pentru a vedea dacă este flexibil și normal.

(3) Verificați și testați dacă toate contoarele și releele sunt corecte.

● Instrucțiuni de comandă

Documente și accesorii furnizate de Kexun la furnizarea.

▶ Lista de livrare.

▶ Certificat de produs.

▶ Raportul de inspecție din fabrică.

▶ Descrierea produsului

▶ Diagrama sistemului primar, diagrama schematică de control și diagrama de cablare secundară.

▶ Cheile ușii dulapului, mânerele de funcționare și piesele de schimb specificate în contract.

▶ Instrucțiuni pentru utilizarea componentelor principale
