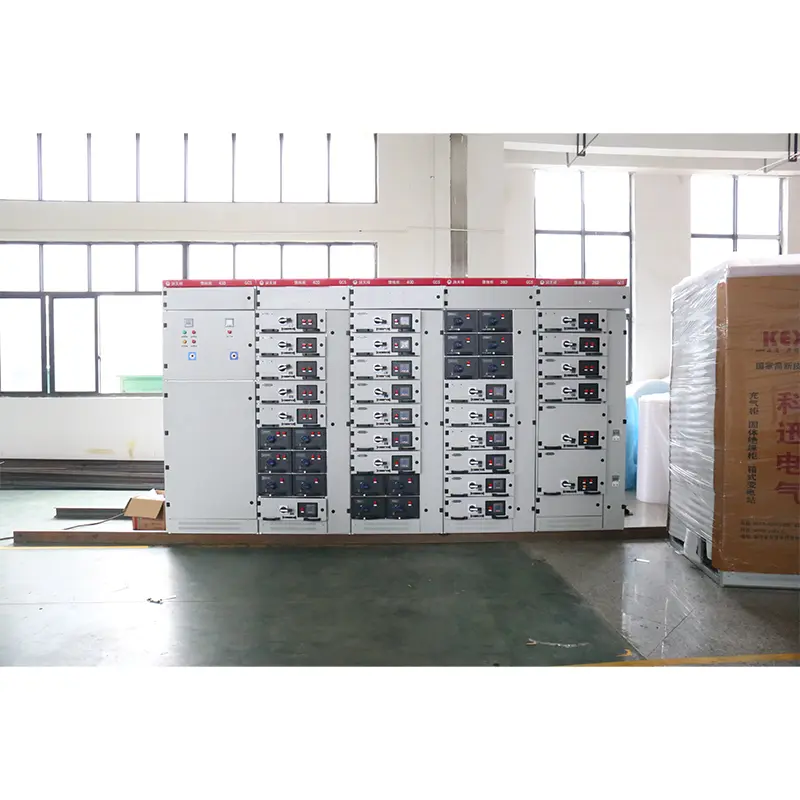

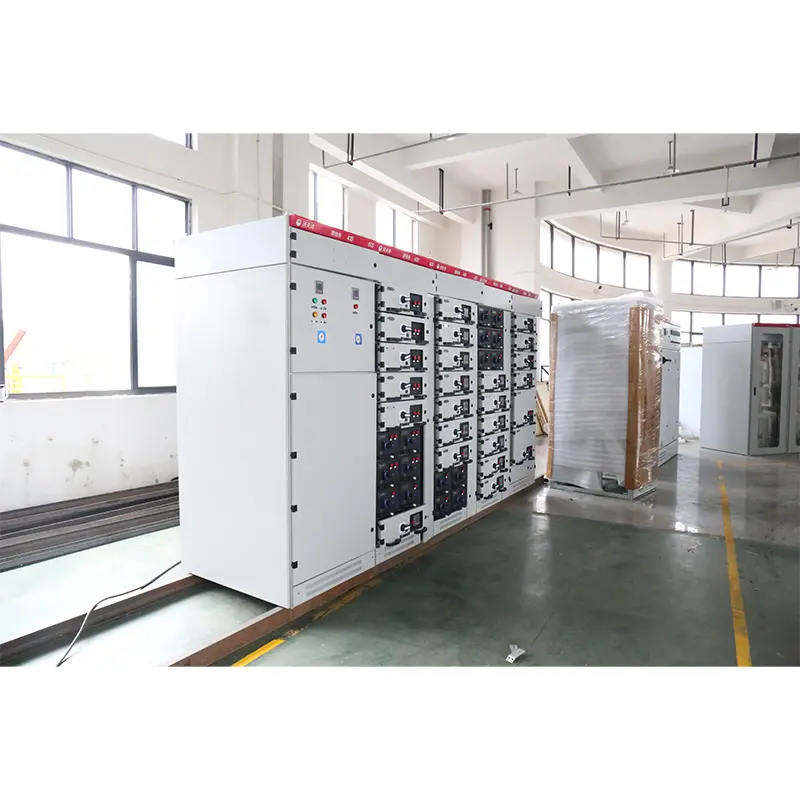

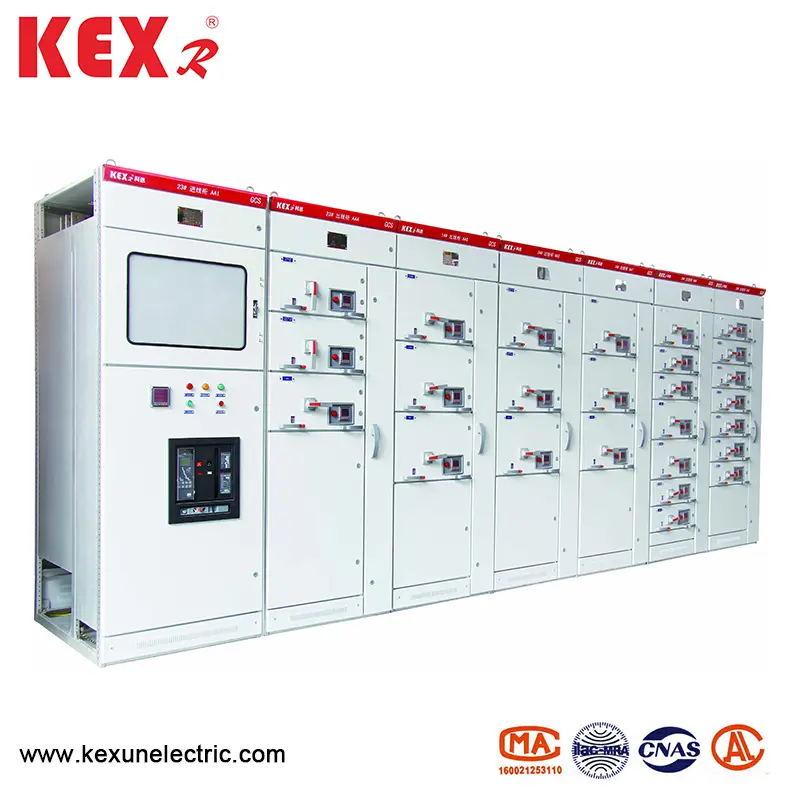

Dulap de întrerupător de extracție de joasă tensiune

● Indicele de performanță

Proiectarea dulapului comutatorului de extracție de joasă tensiune GCS îndeplinește următoarele standarde:

▶ IEC439-1 Switchgear de joasă tensiune și control

▶ GB7251 Comutator de joasă tensiune

▶ ZBK36001

● Parametri de bază

● Structura principală

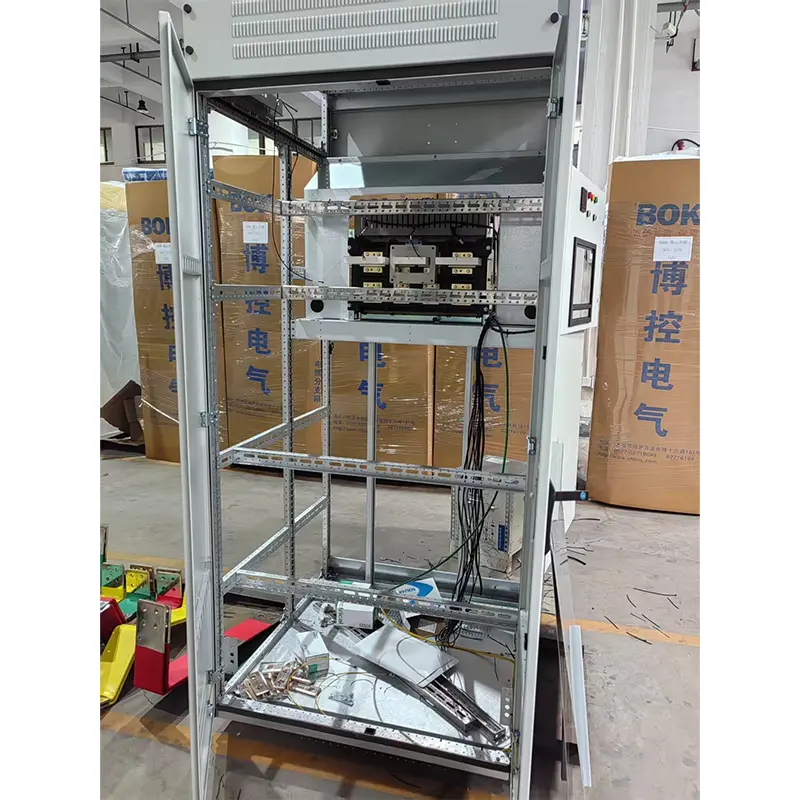

▶ Cadrul principal al comutatorului de extracție de joasă tensiune de tip GCS adoptă oțel cu secțiune deschisă de tip 8MF, iar cele două părți ale oțelului secțiunii au găuri de instalare cu modul de 20mm și, respectiv, 100mm și, respectiv, ①9.2mm, astfel încât instalarea internă este flexibilă și convenabilă.

▶ Cadrul principal este proiectat în două forme de asamblare, și anume, structura complet asamblată și structura parțial sudată (cadru lateral și fascicul încrucișat) pentru utilizatori.

▶ Fiecare cameră funcțională a dispozitivului este izolată una de cealaltă, iar compartimentele sale sunt împărțite în camera de unitate funcțională, camera de autobuz și camera de cablu. Funcțiile fiecărei camere sunt relativ independente.

▶ Busul principal orizontal este aranjat orizontal în spatele dulapului, ceea ce este măsura de bază pentru ca circuitul principal al dispozitivului să aibă o rezistență ridicată la scurtcircuit.

▶ Proiectarea compartimentului de cablu face foarte convenabil ca cablurile să urce și să coboare.

▶ Seria de mărime a cabinetului general al dispozitivului (vezi tabelul de mai jos):

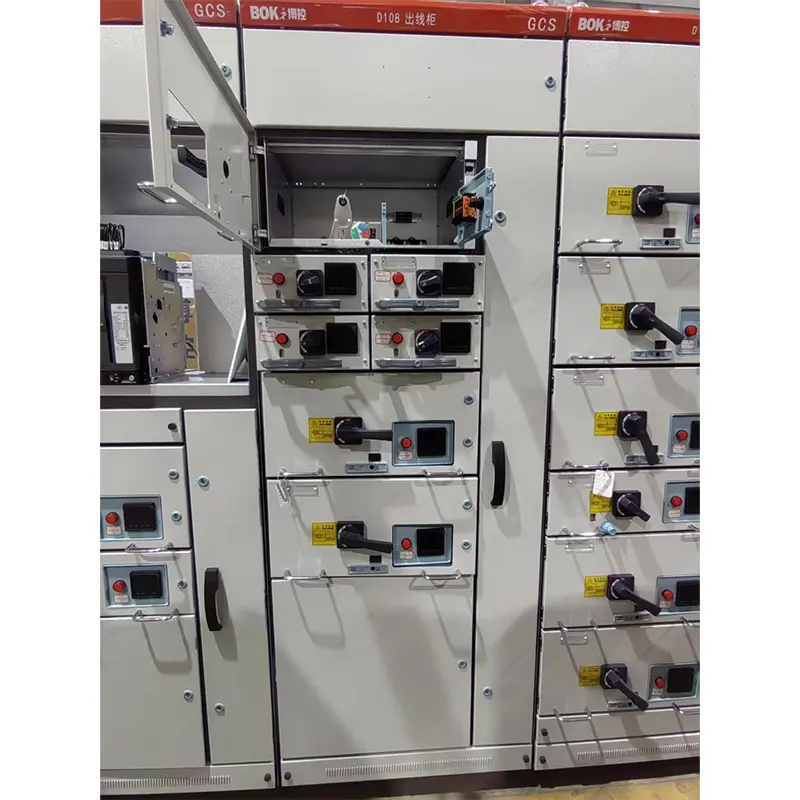

● Unitate funcțională

1. Înălțimea sertarului este de 160mm. Este împărțit în 1/2 unitate, 1 unitate, unitate 3/2, 2 unități, 3 unități și cinci dimensiuni. Curentul nominal al circuitului unității este de 400A sau mai puțin.

2. Sertarul se schimbă doar în dimensiunea înălțimii, iar lățimea și dimensiunea adâncimii sale rămân neschimbate. Sertarele cu aceleași unități funcționale au o bună schimb de schimb.

3. Fiecare cabinet MCC poate fi echipat cu cel mult 11 sertare cu o unitate sau sertare 22/2 unități. În care mai multe unități de sertar adoptă o placă din spate multifuncțională.

4. Conform curentului, liniile de intrare și de ieșire ale sertarului adoptă un număr diferit de plug-in-uri cu aceeași structură de cip.

5. 1/2 unitate și camera de cablu sunt conectate prin adaptor ZJ-2 cu structura plăcii din spate.

6. Conexiunea dintre sertarul unității și camera de cablu adoptă adaptorul ZJ-1 cu aceeași dimensiune a barei sau a structurii tubului în funcție de gradarea curentă.

7. Unitatea de sertare este echipată cu un dispozitiv de blocare mecanică.

● Componente electrice principale

Principiul de selecție al principalelor componente electrice se bazează pe tehnologia importată, care poate fi produsă în serie în China și îndeplinește cerințele performanței ridicate ale dispozitivului

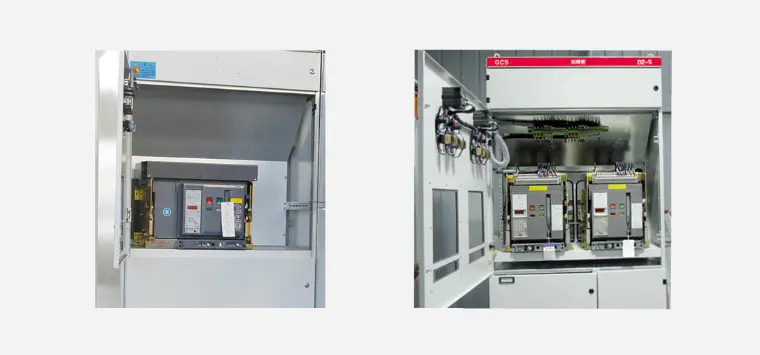

▶ Breakerul unității de alimentare și alimentare selectează în principal seriile AH. Pot fi selectate și alte serii M produse de Schneider Company și seria F produsă de ABB Company cu performanțe mai avansate. Breakerul de circuit AH are caracteristicile performanței bune, structurii compacte, greutate ușoară și serii puternice. Prețul este relativ scăzut, întreținerea și utilizarea sunt convenabile și toți indexurile de performanță pot îndeplini cerințele acestui dispozitiv.

▶ Unitatea de sertare (unitate de control al motorului, unitate de alimentare parțială) Circuitul Alegeți în principal CM1 și TG.TM30 Circuitul de carcasă din plastic din seria, iar unele aleg NZM-uri produse de Moeller Company. Seria 100A. Aceste comutatoare au caracteristicile de performanță bună, structură compactă, arcuire scurtă sau fără arcuire și indicatori tehnici și economici ridicați, care pot îndeplini cerințele acestui dispozitiv.

▶ Comutatorul de izolare și comutatorul de izolare a siguranței trebuie să fie seria Q. Această serie are o fiabilitate ridicată și o capacitate puternică de rupere și poate realiza o blocare mecanică.

▶ Siguranța principală este seria NT. 5. Contactorii AC trebuie să fie din seria B și LCI-D ..

● Caracteristicile dulapului comutatorului de extracție de joasă tensiune de tip GCS

1. Îmbunătățirea capacității de căldură a adaptorului și reduce mult creșterea suplimentară a temperaturii cauzată de creșterea temperaturii adaptorului la conector, cap de cablu și distanțier.

2. Separarea dintre unitățile funcționale și compartimente este clară și fiabilă, iar eșecul unei unități nu va afecta activitatea altor unități, astfel încât eșecul să fie limitat la intervalul minim.

3.. Aranjamentul orizontal al autobuzelor face ca dispozitivul să aibă o stabilitate dinamică și termică bună și poate rezista la impactul curentului de scurtcircuit 80/176KA.

4. Numărul de circuite într -un singur dulap 4.MCC este de până la 22, luând în considerare pe deplin nevoile ușilor electrice automate (mașini) în generarea de energie electrică, sistemele petrochimice și alte industrii cu o capacitate mare unică.

5. Conexiunea dintre dispozitiv și cablul extern este completată în compartimentul cablului, iar cablul poate urca și în jos. Transformatorul curent este instalat în compartimentul de cablu, ceea ce face ca instalarea și întreținerea să fie convenabilă.

6. În același sistem de distribuție a puterii, curentul de scurtcircuit poate fi limitat prin potrivirea reactoarelor de limitare a curentului, tensiunea de autobuz poate fi stabilizată la o anumită valoare, iar cerințele pentru rezistența la scurtcircuit a componentelor pot fi parțial reduse.

7. Unitatea de sertare are un număr suficient de conectori secundari (32 de perechi pentru unitatea 1 și mai sus și 20 de perechi pentru unitatea 1/2), care pot satisface cerințele interfeței computerului și bucla de control automat pentru numărul de contacte

● Circuit auxiliar

Proiectarea diagramei de circuit auxiliar se conformează reglementărilor tehnice pentru proiectarea puterii auxiliare a centralelor termice și a altor reglementări tehnice de proiectare relevante. Este potrivit pentru sistemul de energie electrică de joasă tensiune a centralelor și stațiilor electrice și a sistemului de distribuție a energiei de joasă tensiune în fabrici, mine și clădiri înalte. Schema de circuite auxiliare a fabricilor și a minelor este proiectată în funcție de schema principală a circuitului, care este împărțită în unități funcționale de linie de intrare, linie de alimentare, linie de alimentare (PC) și linia de alimentare a motorului (MCC) ..

● Pachetul de produse

Producătorul furnizează următoarele documente și accesorii la furnizarea:

▶ Lista dispozitivelor

▶ Certificat de produs

▶ INSTRUCȚIUNI DE UTILIZARE

▶ Raport de testare din fabrică

▶ Desene electrice relevante

▶ Cheile ușii dulapului, mânerele de funcționare și piesele de schimb specificate în contract.

▶ Instrucțiuni de instalare a componentelor principale

● Instrucțiuni de comandă

Contractul de comandă al dulapului comutatorului de extracție de joasă tensiune GCS conține următorul conținut:

▶ Modelul complet al produsului include numărul de schemă principală de circuit și numărul schemei de circuit auxiliar.

▶ Diagrama secvenței de combinație a sistemului de circuit principal

▶ Diagrama schematică electrică a circuitului auxiliar

▶ Lista componentelor din cabinet

▶ Setarea parametrilor, cum ar fi tensiunea, curentul și timpul în circuit.

▶ Alte tabele speciale în contradicție cu utilizarea normală a produsului.
