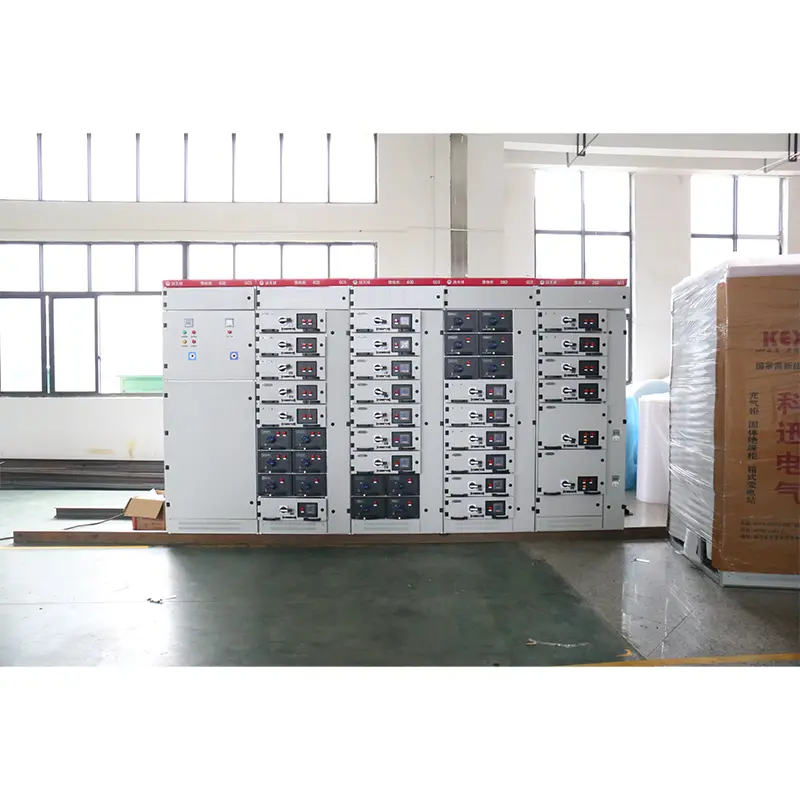

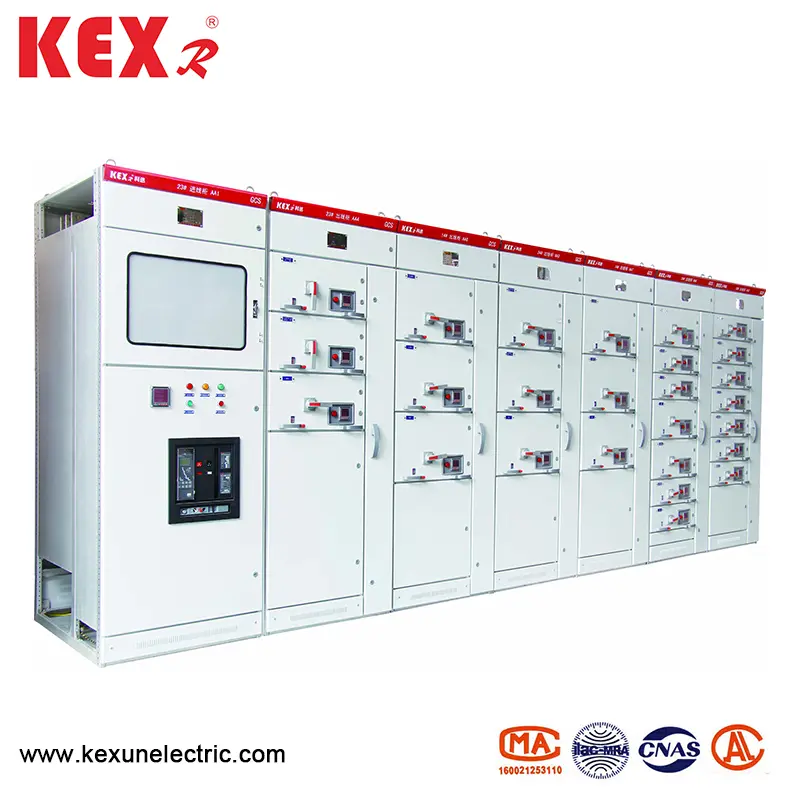

Set complet de joasă tensiune

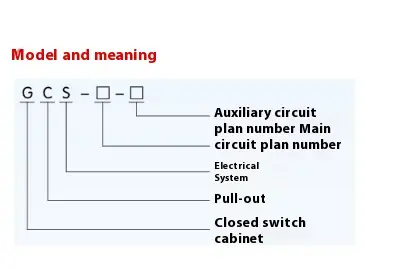

● sensul modelului

● Parametri de bază

● Structura principală

▶ Cadrul principal al setului complet de joasă tensiune GCS adoptă oțel de secțiune deschis de tip 8MF, iar cele două laturi ale oțelului secțiunii au găuri de instalare cu modulul de 20mm și, respectiv, 100mm și, respectiv, ①9.2mm, astfel încât instalarea internă este flexibilă și convenabilă.

▶ Cadrul principal este proiectat în două forme de asamblare, și anume, structura complet asamblată și structura parțial sudată (cadru lateral și fascicul încrucișat) pentru utilizatori.

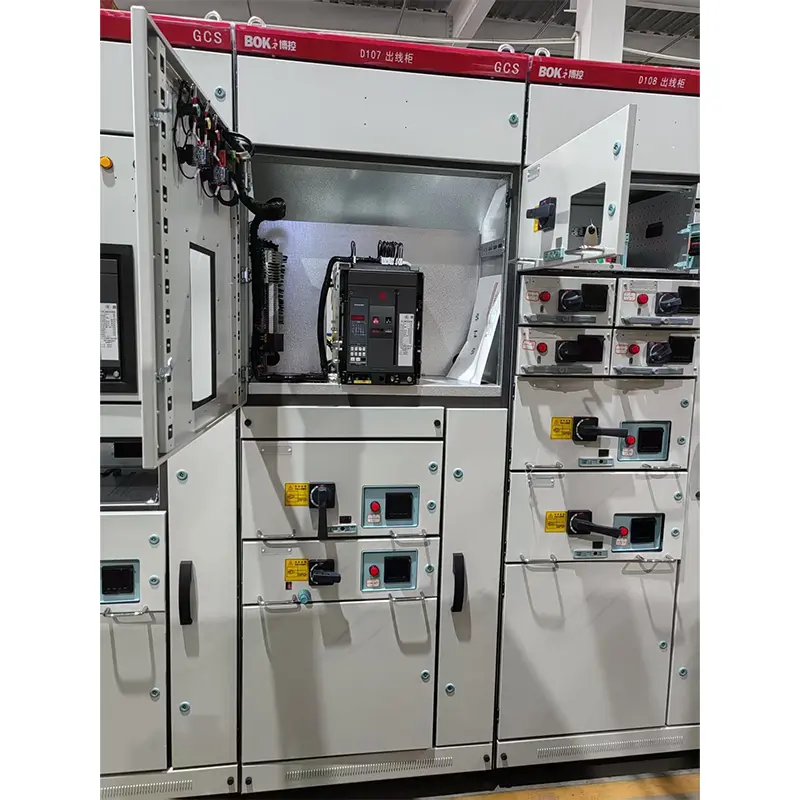

▶ Fiecare cameră funcțională a dispozitivului este izolată una de cealaltă, iar compartimentele sale sunt împărțite în camera de unitate funcțională, camera de autobuz și camera de cablu. Funcțiile fiecărei camere sunt relativ independente.

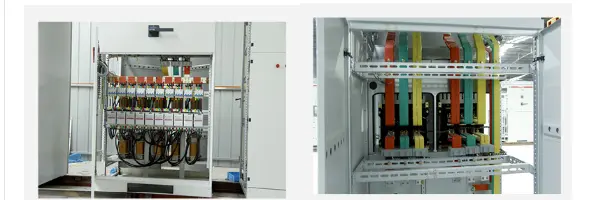

▶ Busul principal orizontal este aranjat orizontal în spatele dulapului, ceea ce este măsura de bază pentru ca circuitul principal al dispozitivului să aibă o rezistență ridicată la scurtcircuit.

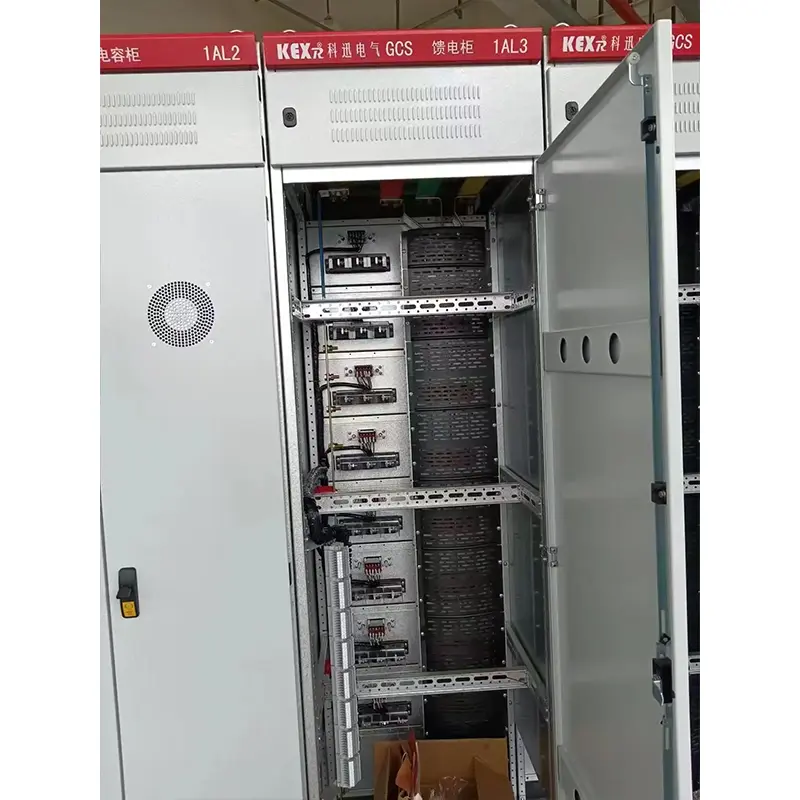

▶ Proiectarea compartimentului de cablu face foarte convenabil ca cablurile să urce și să coboare.

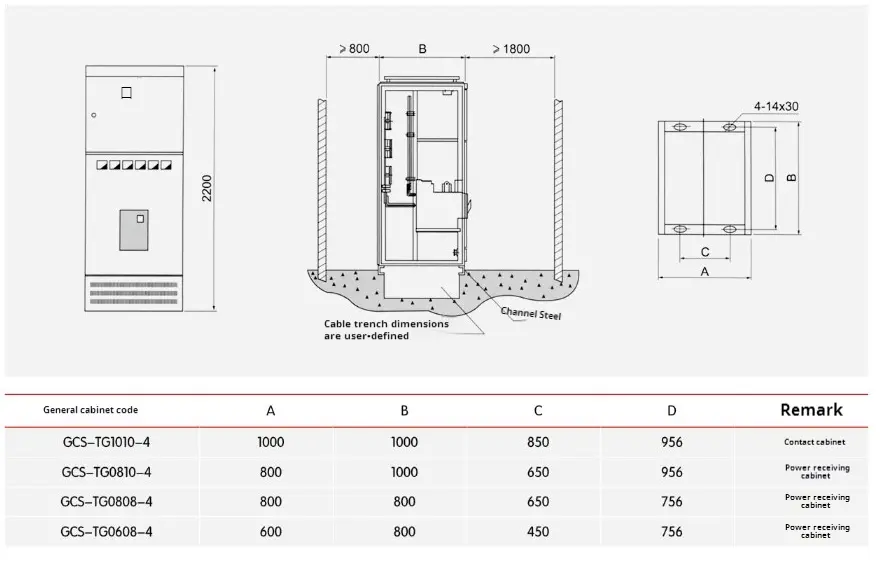

▶ Seria de mărime a cabinetului general al dispozitivului (vezi tabelul de mai jos):

● Instalarea și utilizarea setului complet de tip GCS de joasă tensiune

◆ După ce produsele ajung la locul de primire, ar trebui să verifice mai întâi dacă ambalajul este intact. Dacă se găsesc probleme, acestea ar trebui să anunțe prompt departamentele relevante ale contractului pentru a face înregistrări de afaceri, pentru a analiza motivele împreună, pentru a face vize și pentru a face față cu urmările. Pentru produsele care nu sunt instalate imediat, acestea ar trebui să fie plasate într -un loc adecvat și păstrate în mod corespunzător în funcție de condițiile normale de utilizare și de cerințele reglementărilor de stocare temporară pentru echipamentele electrice. 1. Produsul trebuie instalat conform diagramei schematice de instalare (a se vedea figura atașată). Oțelul canalului de fundație și șuruburile la adoptarea metodei de fixare a șuruburilor trebuie să fie furnizate de utilizator. Când autobuzul principal este conectat, dacă suprafața este inegală din cauza transportului, depozitării și a altor motive, acesta trebuie nivelat înainte de conectare și fixare.

◆ Când dispozitivele sunt instalate separat sau în coloane, verticalitatea lor, inegalitatea suprafeței dulapului și abaterea golurilor dintre dulapuri trebuie să îndeplinească cerințele din tabelul de mai jos.

◆ Inspecție și inspecție după setul complet de tip GCS de joasă tensiune

instalare și înainte de a funcționa

(1) Verificați dacă vopseaua de sus sau alte materiale de acoperire (cum ar fi pulverizarea din plastic) a dulapului sunt deteriorate și dacă dulapul este uscat și curat.

(2) Dacă mecanismul de funcționare al componentelor electrice este flexibil și nu ar trebui să existe blocaj sau forță de funcționare excesivă.

(3) Dacă dezactivarea contactelor principale și auxiliare ale principalelor aparate electrice este fiabilă și exactă.

(4) Mecanismul de sertar sau de extragere ar trebui să fie flexibil și ușor, fără blocaj și coliziune.

(5) Liniile centrale ale contactelor mobile și statice ale sertarului sau structurii de extragere ar trebui să fie consecvente, iar contactele ar trebui să fie în contact strâns. Adâncimea de inserție a contactelor principale și auxiliare ar trebui să îndeplinească cerințele. Interblocare mecanică sau electrică: Acțiunea de răspuns este corectă, iar blocarea sau eliberarea ar trebui să fie fiabilă.

(6) Sertarele de aceeași dimensiune trebuie să fie interschimbabile convenabil, fără blocaj și coliziune.

(7) Contactul de împământare dintre sertar și dulap ar trebui să fie în contact strâns. Când sertarul este împins, contactul de împământare al sertarului este contactat înainte de contactul principal, iar atunci când acesta este scos, contactul de împământare este deconectat după contactul principal.

(8) Calibrarea instrumentului, raportul de transformare și polaritatea transformatorului trebuie să fie corecte.

(9) Specificația de bază a siguranței ar trebui să îndeplinească cerințele proiectării ingineriei.

(10) Evaluarea și setarea protecției trebuie să fie corecte și fiabile.

(11) Utilizați un megohmmetru de 1000V pentru a măsura valoarea de rezistență la izolare nu mai puțin de 1mΩ.

(12) Conexiunea fiecărei bare de bus trebuie să fie bună, iar instalarea suporturilor de izolare, a pieselor de instalare și a altor accesorii trebuie să fie fermă și fiabilă.

◆ Utilizați măsuri de precauție ale setului complet de tip GCS de joasă tensiune

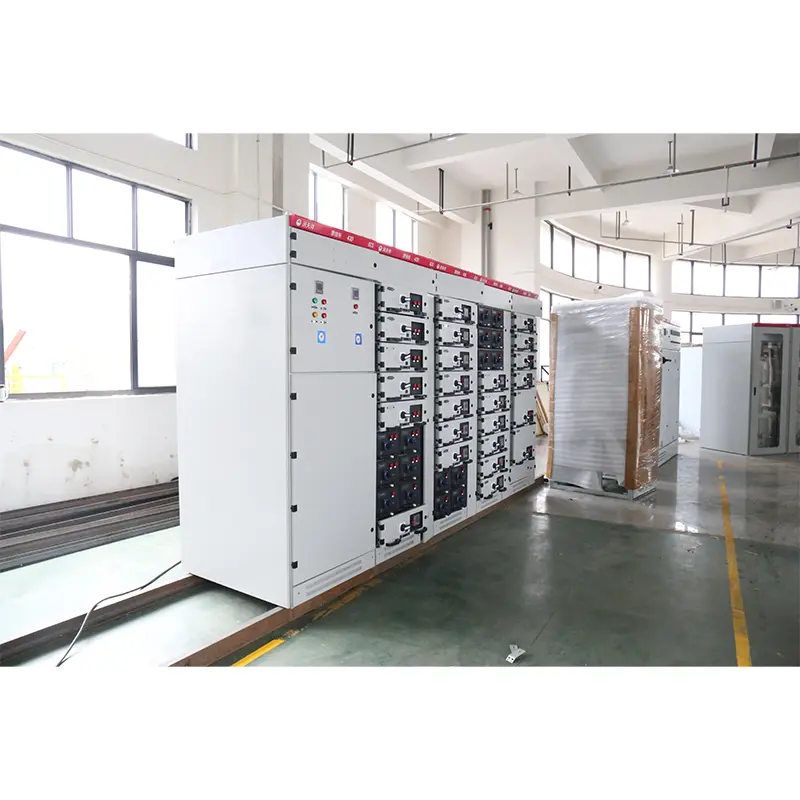

▶ Dispozitivul este un set complet de joasă tensiune, care nu este instalat pe perete, funcționat din față și întreținut pe ambele părți. Doar profesioniștii calificați pot intra sau deschide canalul de întreținere și ușa dulapului pentru funcționare, inspecție și întreținere.

▶ Comutatorul de aer și întrerupătoarele de carcasă modelate au fost separate și închise de mai multe ori, în special după separarea și închiderea pe scurtcircuit, ceea ce va provoca arsuri de contact locale și vor produce substanțe de carbon, ceea ce va crește rezistența la contact. Prin urmare, acestea ar trebui menținute și revizuite în manualul de instrucțiuni al întrerupătorului.

▶ După instalare și întreținere, izolarea dintre compartimente și unități funcționale trebuie verificată strict pentru a asigura o bună separare funcțională a dispozitivului și pentru a împiedica extinderea defectului.

● Pachetul de produse

Producătorul furnizează următoarele documente și accesorii la furnizarea:

▶ Lista dispozitivelor

▶ Certificat de produs

▶ INSTRUCȚIUNI DE UTILIZARE

▶ Raport de testare din fabrică

▶ Desene electrice relevante

▶ Cheile ușii dulapului, mânerele de funcționare și piesele de schimb specificate în contract.

▶ Instrucțiuni de instalare a componentelor principale

● Instrucțiuni de comandă

Contractul de comandă al setului complet de tip GCS de joasă tensiune conține următorul conținut:

▶ Modelul complet al produsului include numărul de schemă principală de circuit și numărul schemei de circuit auxiliar.

▶ Diagrama secvenței de combinație a sistemului de circuit principal

▶ Diagrama schematică electrică a circuitului auxiliar

▶ Lista componentelor din cabinet

▶ Setarea parametrilor, cum ar fi tensiunea, curentul și timpul în circuit.

▶ Alte tabele speciale în contradicție cu utilizarea normală a produsului.
