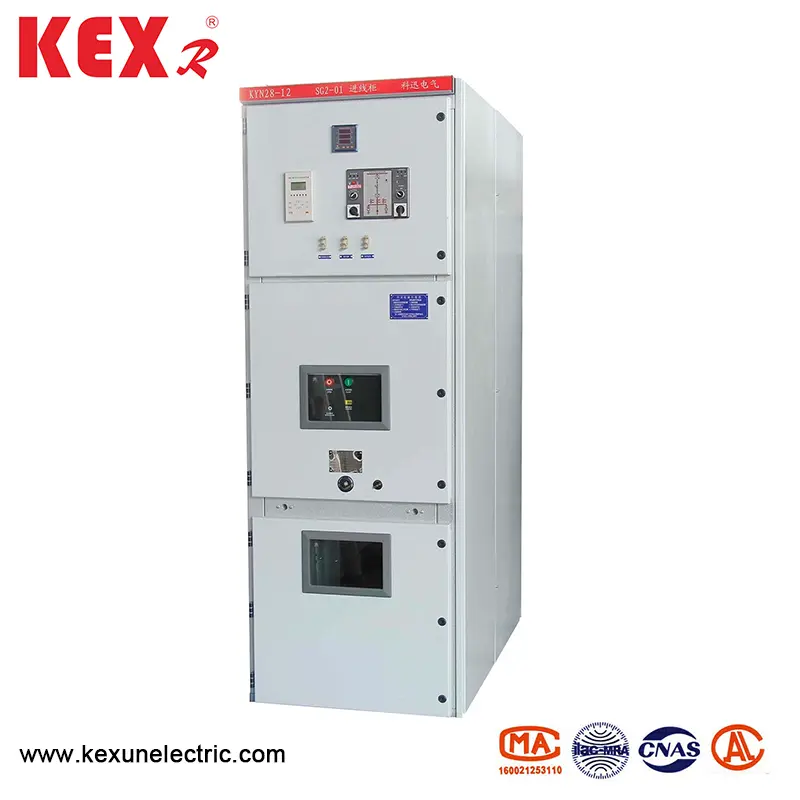

Switchgear HV

● Folosirea condițiilor

▶ Temperatura aerului: -10 ~ 40 ℃;

▶ Altitudine: sub 1000m

▶ Umiditate: umiditate relativă: media zilnică mai mică de 95%, iar media lunară nu este mai mare de 90%

▶ Presiunea vaporilor de apă: Valoarea medie zilnică nu este mai mare de 2,2 kP, iar valoarea medie lunară nu este mai mare de 1,8kpa ；; Când temperatura scade brusc, poate apărea condensare, însoțită de poluare. Acest produs este potrivit pentru următoarele două condiții de mediu care sunt mai severe decât condițiile normale:

(1) Condensarea nu este frecventă (nu mai mult de două ori pe lună în medie) și este ușor poluată;

(2). În general, nu există condensare (nu mai mult de două ori pe an în medie), care este grav poluat

▶ Switchge -ul HV este potrivit pentru locuri dure, unde nu există pericol de foc și explozie, iar poluarea gravă este suficientă pentru a coroda metalele și a distruge izolarea

▶ Comutatorul de tip HV Kyn28-12 este potrivit pentru locurile în care nu există vibrații violente, denivelări și înclinație verticală nu depășește 80.

Nota:

(1) Comutatorul HV permite depozitare și transport la -30 ℃

(2) atunci când altitudinea depășește 1000m, aceasta va fi gestionată în funcție de B/2102 „Cerințe tehnice pentru aparat electric de înaltă tensiune folosind zone de altitudine”; Atunci când altitudinea nu depășește 2000m, nu se pot lua măsuri pentru echipamente auxiliare de joasă tensiune;

(3) Când condițiile de utilizare reală sunt diferite de cele de mai sus, acesta va fi negociat atât de utilizator, cât și de producător.

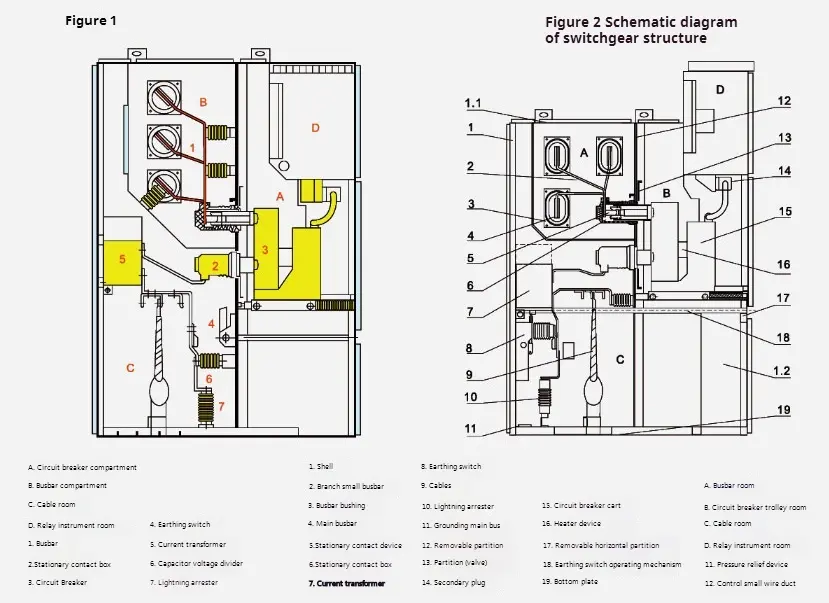

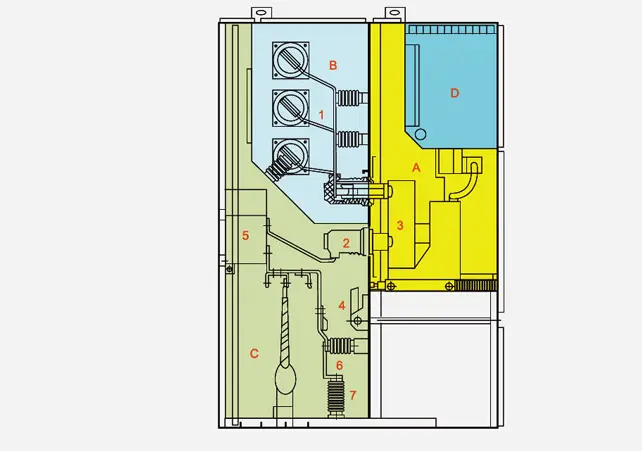

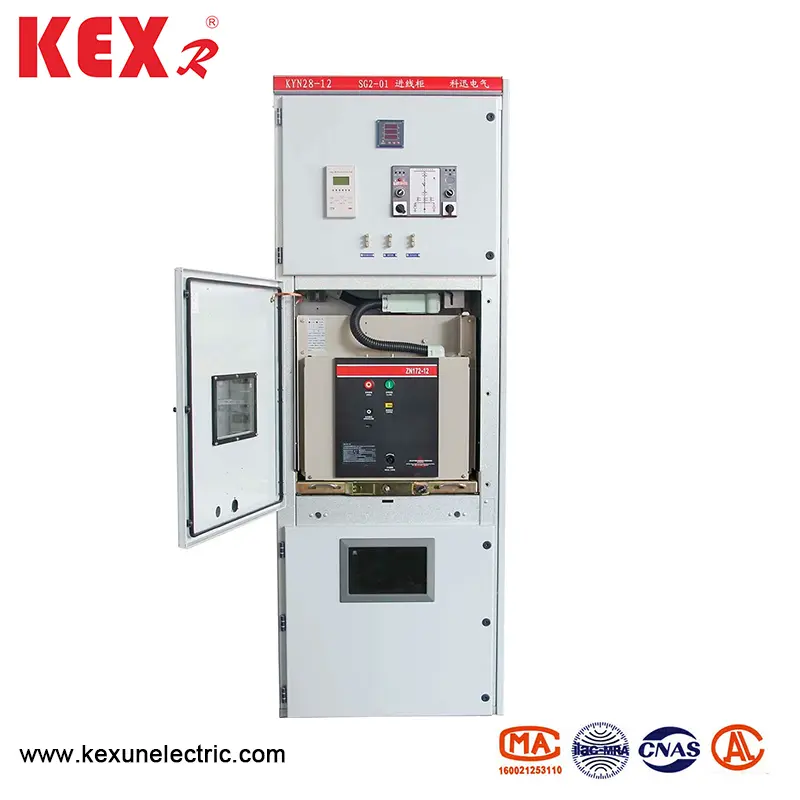

◆ Switchgear HV este format din două părți: un corp de dulap fix și o parte drawabilă (handcart pentru scurt) (a se vedea figura pentru diagrama schematică a structurii de comutare HV Belows). Învelișul corpului dulapului Switchgeart și a plăcilor de clapa din fiecare unitate funcțională sunt fixate de plăci de oțel acoperite cu aluminiu-zinc. Nivelul de protecție al switchgear cochilie atinge IP4X, iar nivelul de protecție al fiecărei plăci de partiție și a ușii întreruptorului de circuit este P2X atunci când este deschisă. Comutatorul de tip HV KYN28-12 poate fi echipat cu VS1, Zn 12V vidul de vid Handcart și VD4 Vid4 Breaker Breaker Handcart și VC Vid Contactor produs de ABB Company. Switchgear poate fi instalat în dulapuri duble, adică în aranjamentul din spate. Instalarea și depanarea dulapului comutatorului pot fi efectuate în față, astfel încât dulapul de comutator poate fi instalat pe perete. Cel mai mare avantaj al instalării pe perete este salvarea spațiului podelei. În plus, comutatorul HV poate fi instalat fără perete, adică tipul de întreținere cu două fețe. Dispunerea structurii interne a celor două este inconsistentă, iar avantajul său este întreținerea convenabilă.

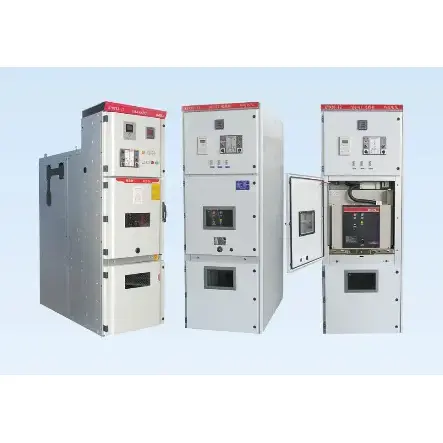

◆ Structura comutatorului HV

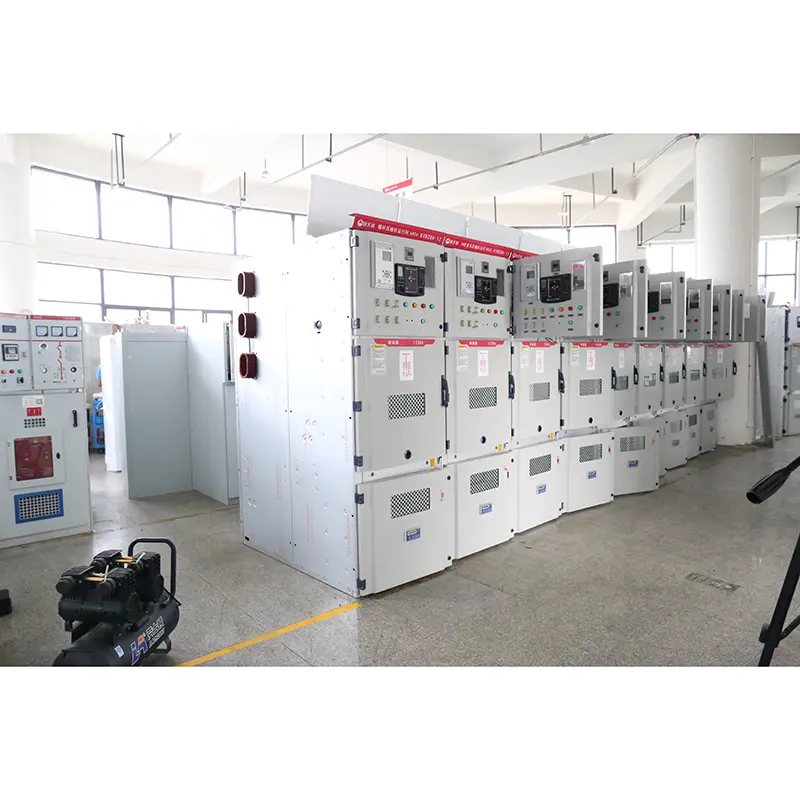

◆ Prezentare generală a comutatorului HV de tip Kyn28-12

Învelișul dulapului și partiția comutatorului HV sunt realizate din plăci de oțel acoperite cu aluminiu-zinc sau plăci de oțel fixate după ce au fost prelucrate și îndoite de mașini-unelte CNC, iar dulapul de comutator asamblat poate menține uniformitatea ca mărime. Placa de oțel acoperită cu aluminiu-zinc are efecte anti-coroziune puternice și anti-oxidare și o rezistență mecanică mai mare decât aceeași placă de oțel. Interiorul comutatorului HV este împărțit în 1. Cameră de mână 2. Camera de autobuz 3. Cameră de cablu 4. Camera de instrumente de releu, iar coaja fiecărei unități are o împământare independentă. Ușile comutatorului sunt pulverizate cu plastic electrostatic pentru a face ca suprafețele lor să aibă avantajele rezistenței la impact, rezistența la coroziune și aspectul frumos (culoarea poate fi personalizată de utilizatori).

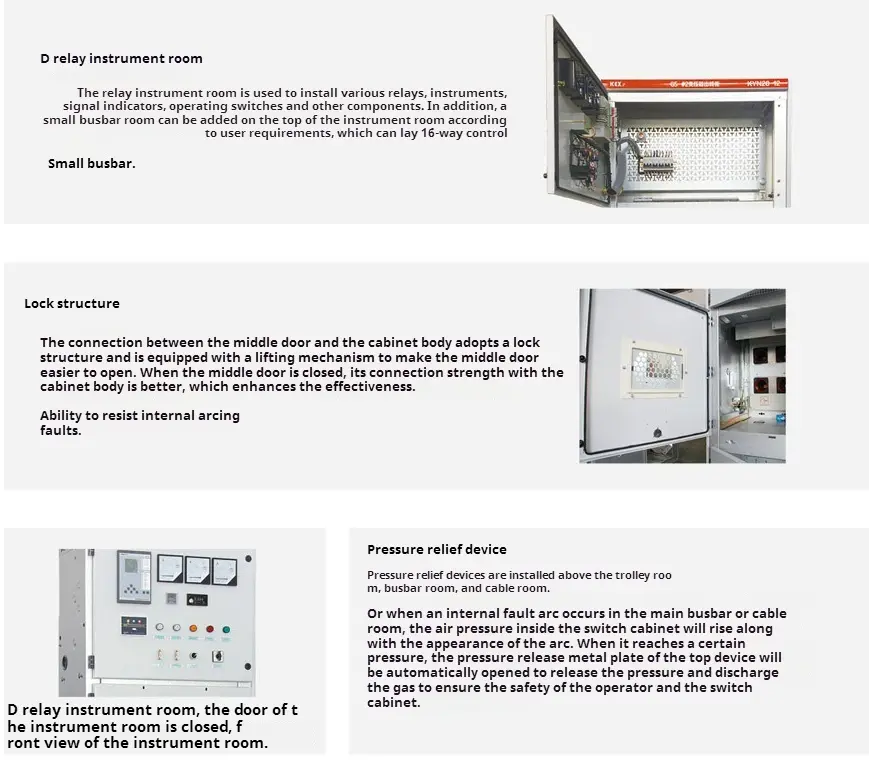

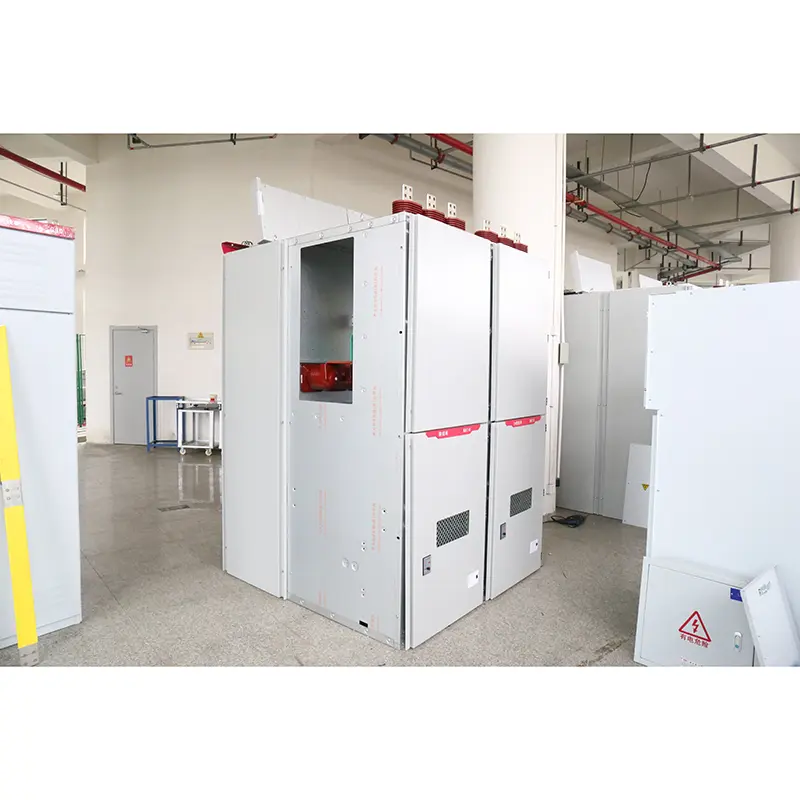

◆ Shell și Partition

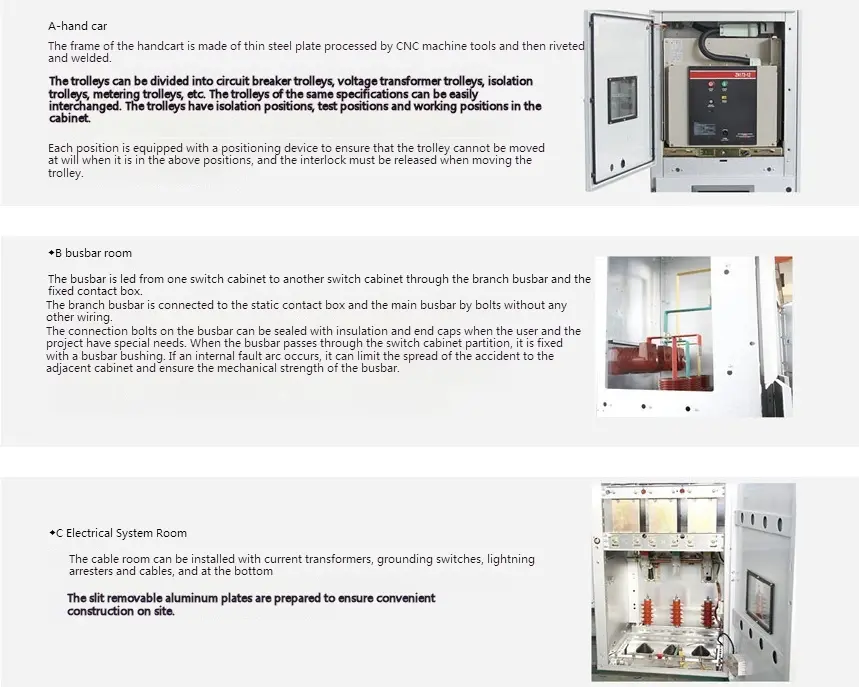

Învelișul și partiția comutatorului de tip HV Kyn28-12 sunt confecționate din plăci de oțel de zinc acoperite cu aluminiu de înaltă calitate, care sunt fixate după ce au fost îndoite de mașini-unelte CNC, astfel încât comutatorul HV asamblat să poată menține uniformitatea în dimensiune. Are o rezistență puternică la coroziune și o rezistență la oxidare și are o rezistență mecanică mai mare decât aceeași placă de oțel. Comutatorul HV este împărțit în camera de mână (compartimentul întrerupătorului), camera de autobuz, camera de cablu și camera de instrumente de releu (cameră de joasă tensiune) prin partiție. Învelișul fiecărei unități este întemeiat independent.

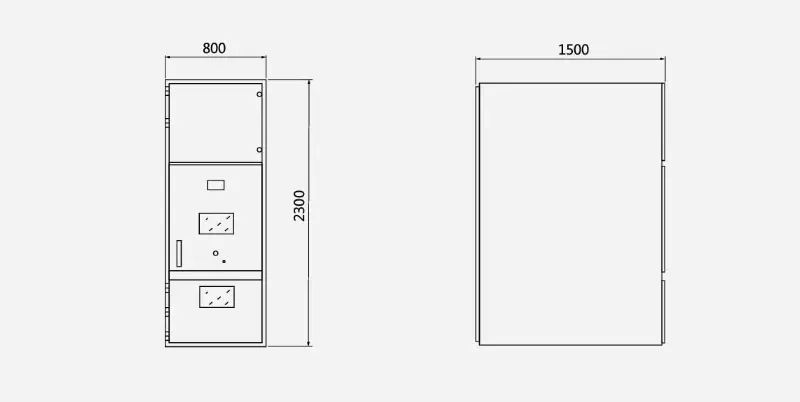

◆ Dimensiunile conturului comutatorului HV sunt la fel ca Belows ：
