Unitatea de Protecția Mediului

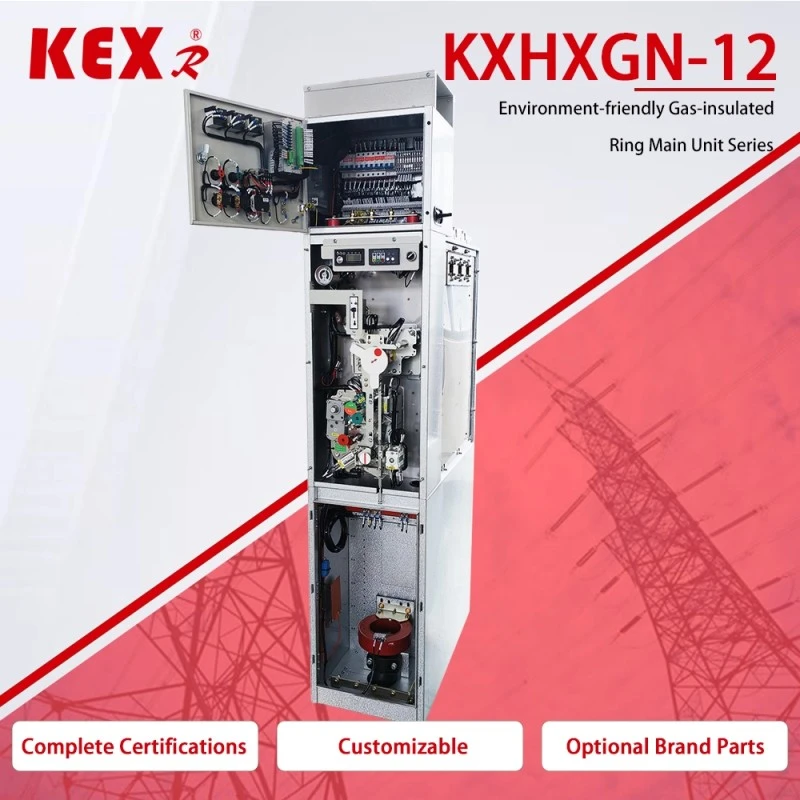

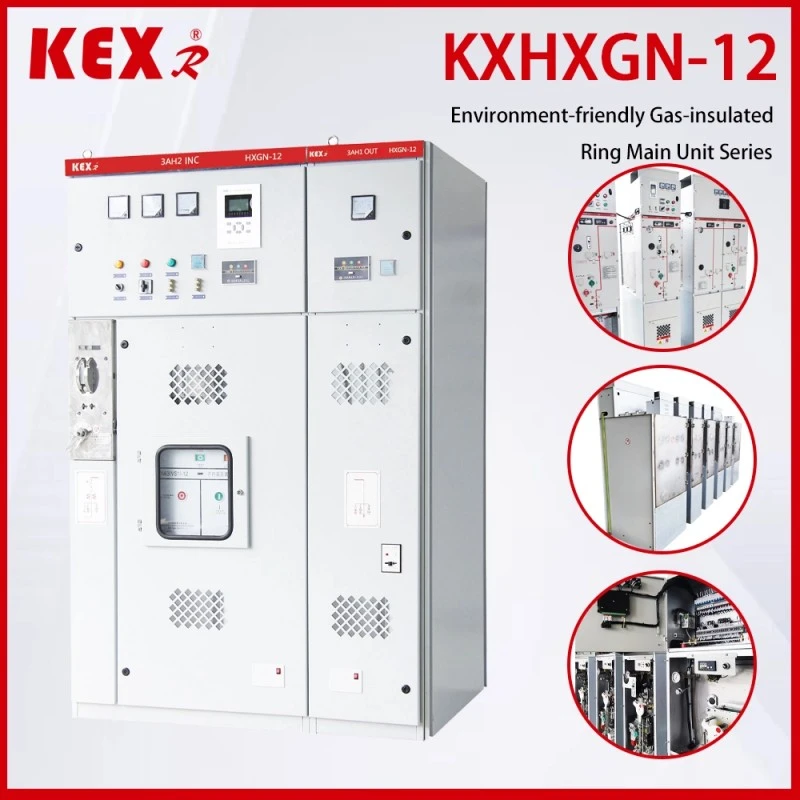

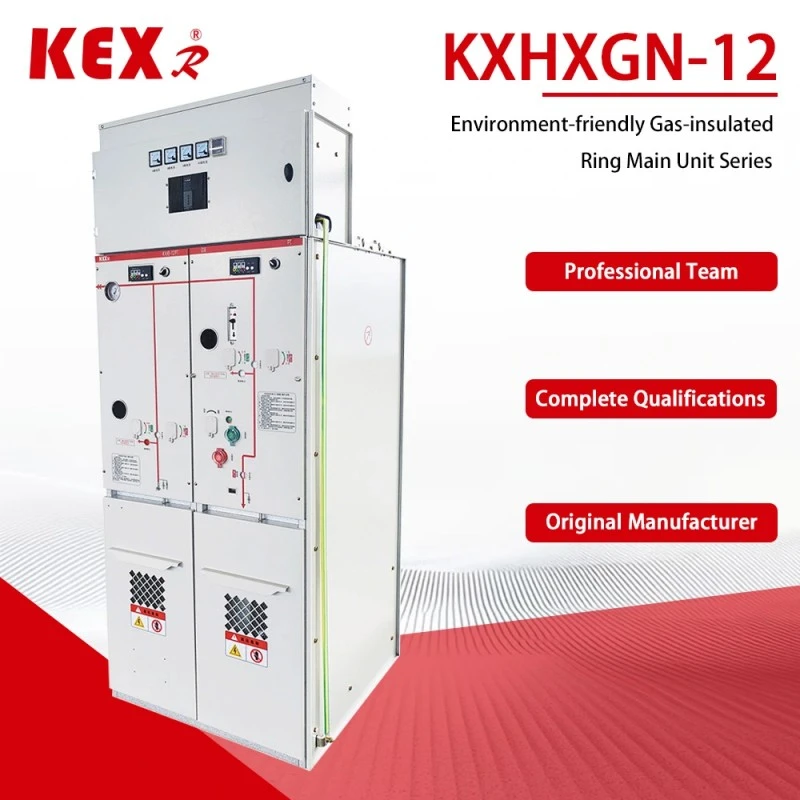

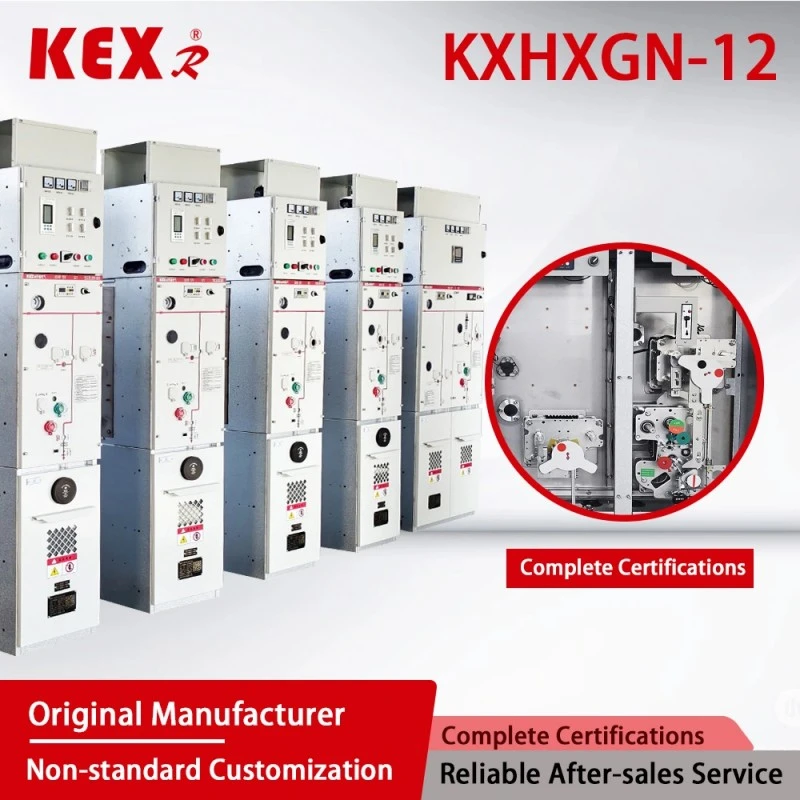

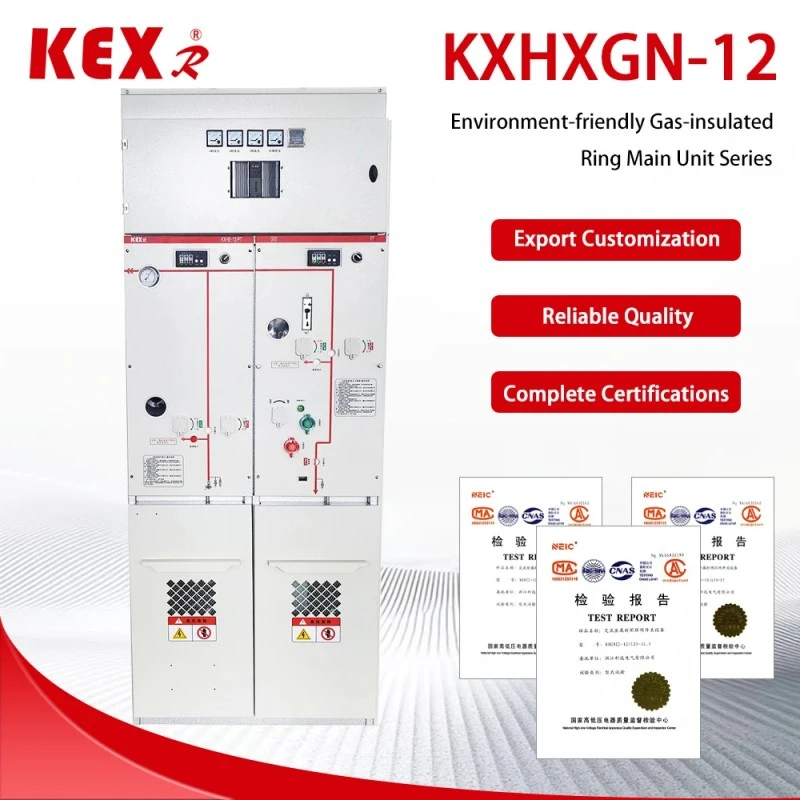

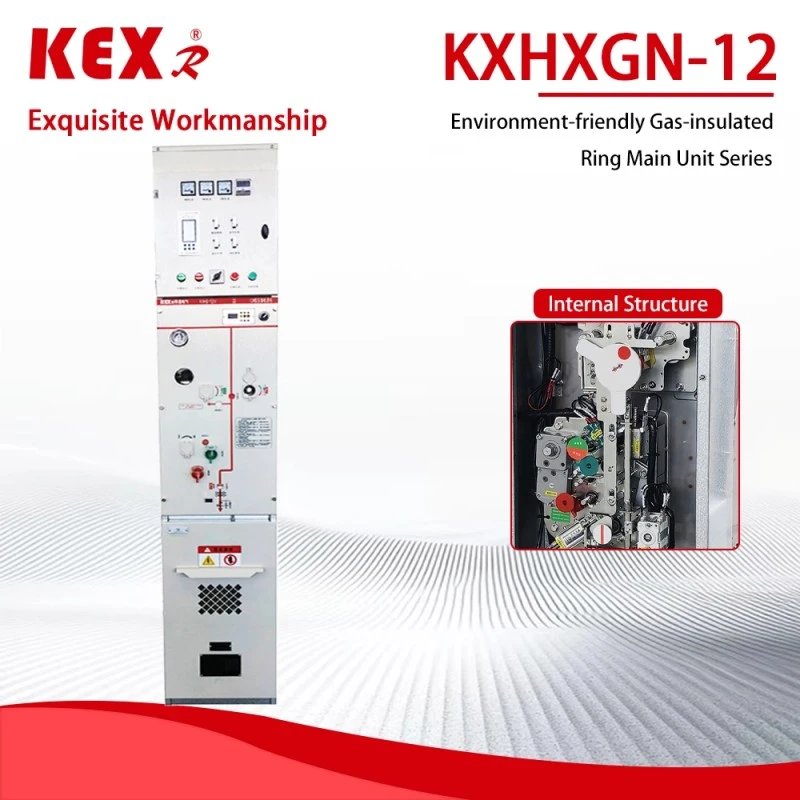

Unitatea de protecție a mediului de tip KXHXGN-12 produsă de KEXR, un furnizor de echipamente de transmisie și distribuție a energiei în China, este un dulap de rețea inelar izolat cu gaz de 12 kV cu gaz de protecție a mediului (cum ar fi aer uscat, azot sau amestec de gaz) ca mediu de izolare, care este potrivit pentru alimentarea rețelei inelare, alimentarea terminalelor și stațiile de deschidere și închidere la scară mică ale rețelelor de distribuție.
Model: KXHXGN-12
Marca: KEXR

Trimite o anchetă

Descriere produs

● Caracteristica principală a unității de protecție a mediului

(1) Avantajele protecției mediului

◆Gaz SF gratuit: Unitatea de protecție a mediului adoptă aer uscat, azot sau gaze noi de protecție a mediului (cum ar fi G, AirPlus® etc.), ceea ce este în conformitate cu reglementările UE F-Gas și cu politica Chinei „dublu carbon”.

◆Emisii scăzute de carbon: în comparație cu dulapul de rețea inelară SF, GWP (Potențial de încălzire globală) se apropie de zero.

(2) Proiectare structurală

◆Design modular: Unitatea unitatea de protecție a mediului de linie de intrare, linie de ieșire, contorizare și PT poate fi extinsă.

◆Structură închisă: nivelul de protecție al unității de protecție a mediului atinge IP67, care este rezistent la praf, umiditate și condens, potrivit pentru mediul dur.

◆Dimensiune compactă: economisește spațiu decât dulapul de rețea inel AIS și este mai ecologic decât SF₆ GIS tradițional.

(3) Opțiuni inteligente

Monitorizarea inteligentă (cum ar fi DTU, măsurarea online a temperaturii, monitorizarea descărcării parțiale etc.) poate fi selectată pentru a sprijini accesul la Internet of Things (IoT) și pentru a realiza operarea și întreținerea de la distanță.

● Parametrii tehnici ai unității de protecție a mediului

◆ Dulap pentru întrerupătoare de circuit

Articol				Unitate	Date
Tensiune nominală				KV	12
Frecvența nominală				HZ	50
Nivel de izolare nominal	Rezistenta la frecvența de lucru 1 min Voltaj		Pentru a pune la pământ, fază în fază	KV	42
			Pauză		48
	Tensiune de rezistență la impuls de iluminare (vârf)		Pentru a pune la pământ, fază în fază	KV	75
			Pauză		85
	1 minut tensiune de rezistență la frecvența de alimentare a circuitului auxiliar/de control (la masă)			KV	2
Curent nominal				A	630
Curent nominal de rezistență pe termen scurt (valoare virtuală)			Circuit principal/ Comutator de împământare	kA	25/4s
			Circuitul de împământare	kA	21,7/4s
Curent nominal de vârf de rezistență			Circuit principal/ Comutator de împământare	kA	63
			Circuitul de împământare	kA	54.5
Curent nominal de întrerupere a scurtcircuitului și timpi				kA/Timp	25/30
Curent nominal de scurtcircuit de închidere (vârf)				kA	63
Curent nominal de întrerupere a cablului de încărcare				A	25
Secvența nominală de funcționare a întreruptorului O-0,3s-CO-180s-CO
Viața mecanică		Întrerupător/Deconectator		Timp	10000/3000
grad IP		Cutie sigilată			IP67
		Carcasă de schimbător			IP4X
Presiunea gazului		Nivel nominal de încărcare a gazului (20℃, presiune manometrică)		Mpa	0.02
		Nivelul de funcționare minim al gazului nominal (20℃, presiune manometrică)		Mpa	0
Performanță de etanșare,		Rata anuală de scurgere		%/An	≤0,05

◆Încărcați dulapul de comutare

Articol			Unitate	Date
Tensiune nominală			KV	12
Frecvența nominală			HZ	50
Nivel de izolare nominal	Rezistenta la frecvența de lucru 1 min Voltaj		KV

	Tensiune de rezistență la impuls de iluminare (vârf)		KV

	1 minut tensiune de rezistență la frecvența de alimentare a circuitului auxiliar/de control (la masă)		KV	2
Curent nominal			A	630
Curent nominal de rezistență pe termen scurt (valoare virtuală)		Circuit principal/ Comutator de împământare	KA	25/4s
		Circuitul de împământare	KA	21,7/4s
Curent nominal de vârf de rezistență		Circuit principal/ Comutator de împământare	KA	63
		Circuitul de împământare	KA	54.5
Curent nominal de scurtcircuit de închidere (vârf)		Comutator de sarcină/Comutator de împământare	KA	63
Curentul nominal de întrerupere a sarcinii active			A	630
Curent nominal de întrerupere în buclă închisă			A	630
5% Curent nominal de întrerupere a sarcinii active			A	31.5
Curent nominal de întrerupere a cablului de încărcare			A	10
Timpi nominali de pauză de sarcină activă			Timp	100
Întreruperea curentului de defect la pământ			A/Timp	31,5/10
Curentul de încărcare al liniilor și cablurilor este deconectat în condițiile defectului de împământare.			A/Timp	17.4/10
Viața mecanică	Întrerupător/Deconectator		A/Timp	10000/3000
grad IP	Cutie sigilată			IP67
	Carcasă de schimbător			IP4X
Presiunea gazului	Nivel nominal de încărcare a gazului (20℃, presiune manometrică)		Mpa	0.02
	Nivelul de funcționare minim al gazului nominal (20℃, presiune manometrică)		Mpa	0
Performanță de etanșare,	Rata anuală de scurgere		%/An	≤0,05

● Standard de implementare al unității de protecție a mediului

◆ Cerințe tehnice comune ale standardelor GB/T 1022 pentru aparatele de comutare și control de înaltă tensiune.

◆ GB/T39063640.5kV AC aparatura de comutare și echipament de control cu carcasă metalică.

◆ GB/T1985 Întrerupător de izolare CA de înaltă tensiune și întrerupător de împământare

◆ GB/T38043.6-40.5kV AC întrerupător de sarcină de înaltă tensiune

◆ GB/T1984 Întrerupător de curent alternativ de înaltă tensiune

◆ Codul IP GB/T4208 al nivelului de protecție a carcasei

◆ Măsurarea descărcării parțiale GB/T7354

◆ GB/T311.1 Coordonarea izolației Partea 1: Definiție, principii și reguli

● Condițiile de utilizare ale unității de protecție a mediului

◆ Temperatura maximă: +45 grade Celsius;

◆ Temperatura minima: -25 grade Celsius;

◆ Temperatura maximă: (media pe 24 de ore) +35 grade Celsius;

◆ Umiditate relativă medie maximă (24 ore 1: ≤ 95%; Altitudine: ≤ 1500m; Capacitate seismică: 8 grade;

◆ Grad de protecție: garnitură pentru corp încărcat IP67, carcasă dulap de comutare IP4x;

◆ Aerul din jur nu ar trebui să fie poluat în mod evident cu gaze combustibile corozive și vapori de apă.

◆ Nu există un loc frecvent de vibrații violente, iar designul dur sub părțile dure îndeplinește toate tipurile de cerințe.

◆ Când este utilizat în condiții normale de mediu dincolo de GB/T3906, utilizatorul trebuie să negocieze cu KEXR

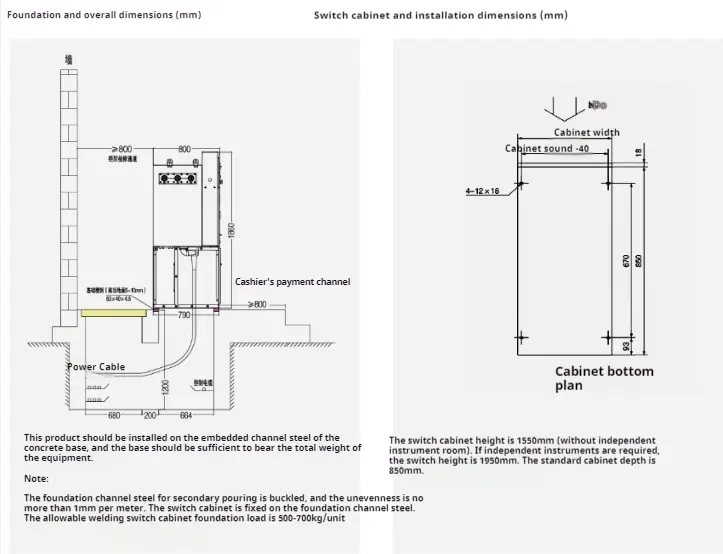

● Instructiuni de instalare

Environmental Protection Unit
