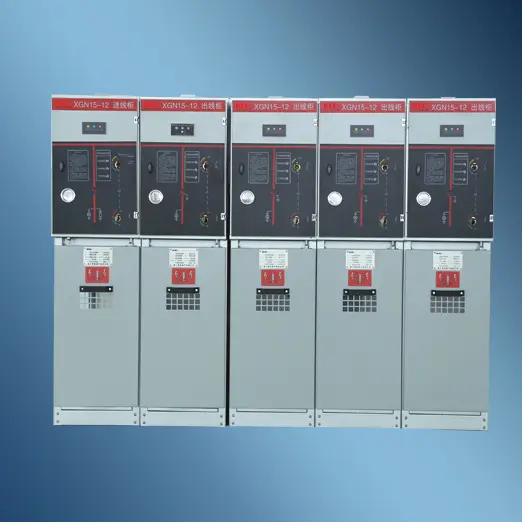

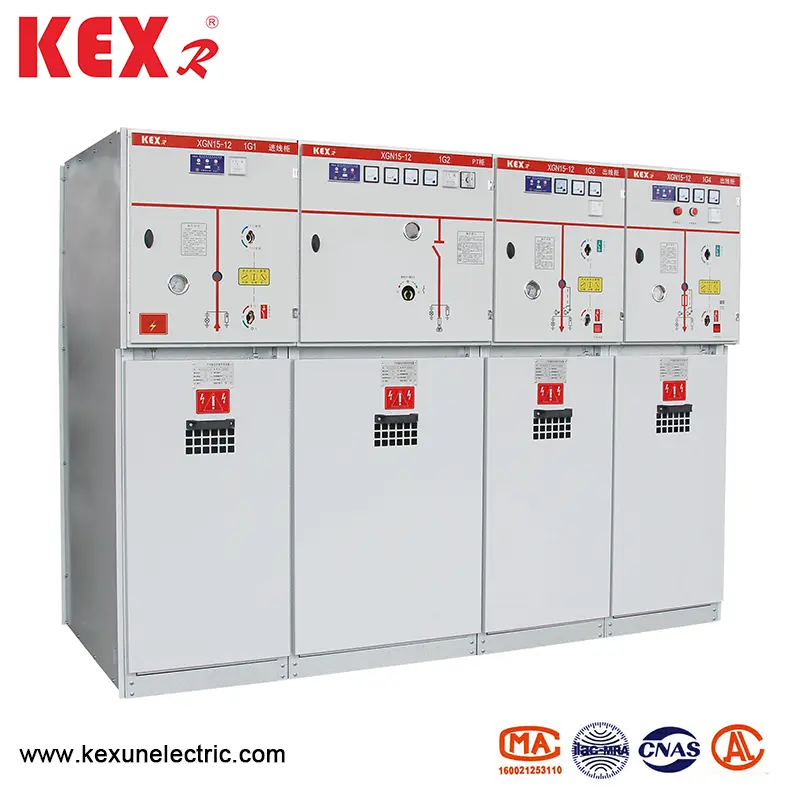

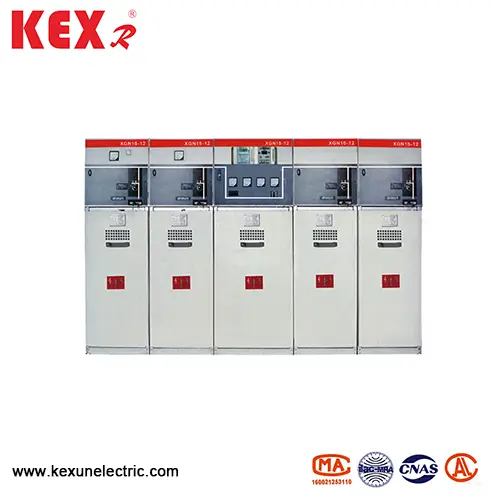

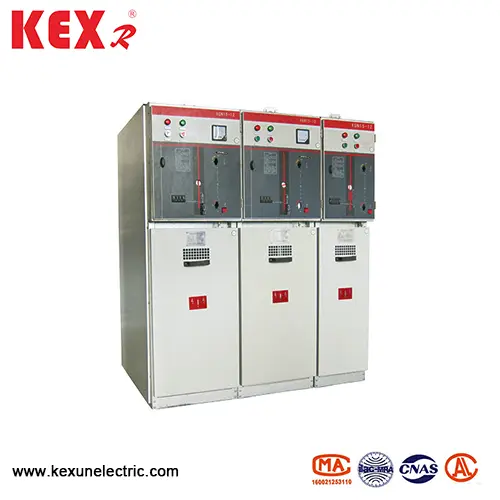

Unitatea principală a inelului hexafluoride

● Aplicație principală

XGN15-12 Tip Hexafluoride Ring Unitate principală adecvată pentru sisteme de alimentare AC 50Hz și 12kV, utilizate pe scară largă în rețelele de inele de cablu industriale și civile și proiecte terminale de alimentare cu energie electrică, în special pentru zonele rezidențiale urbane, stații secundare mici, stații de comutare, întreprinderi industriale și miniere, mall-uri, aeroporturi, tuneluri și alte locuri.

● Condiții de utilizare

▶ Altitudine: ≤ 1000 m. (Dacă aveți cerințe speciale, vă rugăm să le indicați atunci când comandați)

▶ Temperatura mediului: -25 ~ 40 ℃

▶ Umiditatea relativă zilnică medie ： ≤95%

▶ Humiditatea relativă lunară medie ： ≤90%;

▶ Grad de rezistență la șoc ： 8 grade

▶ Declamă de vibrații violente, impact, incendiu, coroziune chimică și explozie.

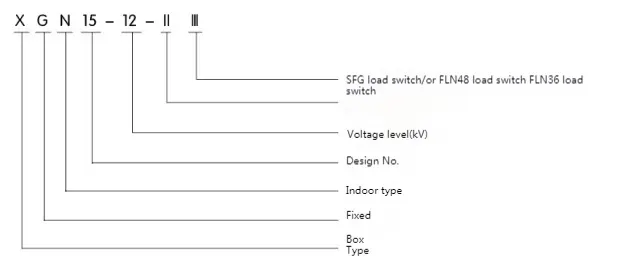

● Model și sens

● Criterii îndeplinesc

XGN15-12 Tip Hexafluoride Ring Unitatea principală îndeplinește următoarele criterii:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Parametri și dimensiuni tehnice

● Structura și componentele de bază ale dulapului comutatorului de încărcare

◆ XGN15-12 Tip Hexafluorude Inel Structura unității principale: Cameră de autobuz+Comutator de încărcare Cameră de cablu+Mecanism de funcționare+Mecanism de interblocare și cameră de control de joasă tensiune

◆ Comutator de încărcare

În camera comutatorului este instalat un comutator de încărcare cu trei stații. Învelișul comutatorului de încărcare este confecționat din rășină epoxidică și umplut cu hexafluorură de sulf (SF). ) Gazul este un mediu izolant, iar SF poate fi instalat în camera de comutare în conformitate cu cerințele clientului. Contorul de densitate a gazului sau densitatea gazului cu contact de alarmă.

◆ Cameră de cablu

Dulapul comutatorului de încărcare are o cameră de cablu amplă, care este utilizată în principal pentru conectarea cablurilor, astfel încât cablurile cu un singur nucleu sau cu trei nuclee să poată fi conectate prin capete simple de cablu nesemnate și, în același timp, Lightning Arrester, transformator curent, comutator de împământare inferior și alte elemente pot fi instalate într-un spațiu suficient. Conform designului standard, ușa dulapului are un dispozitiv de interblocare a ferestrei și siguranței, iar placa de jos a camerei de cablu este echipată cu capac de etanșare și clemă de cablu cu cadru de suport de dimensiuni adecvate. Placa de jos și rama ușii din față a camerei de cablu pot fi îndepărtate pentru a facilita instalarea cablurilor.

◆ Mecanism de frământare, mecanism de blocare și cameră de control la presiune joasă

Camera de joasă tensiune cu interblocare joacă rolul panoului de control în același timp. Camera de joasă tensiune este echipată cu un mecanism de funcționare cu arc cu indicator de poziție, interblocare mecanică și dispozitiv și poate fi, de asemenea, echipată cu contacte auxiliare, bobină de declanșare, mecanism de declanșare de urgență, afișare live capacitivă, blocare a cheilor și dispozitiv de funcționare electrică. În același timp, spațiul din camera de joasă tensiune poate fi, de asemenea, echipat cu circuit de control, instrument de măsurare și releu de protecție. Dulapul lățime de 750 mm are două camere identice de joasă tensiune, care pot fi echipate cu mai multe accesorii. Întregul dulap de întrerupător XGN15 poate fi împărțit în două părți, partea superioară a dulapului include camera de autobuz, comutatorul de încărcare, mecanismul de funcționare și camera de joasă tensiune, care este separată de camera de cablu inferioară. Prin urmare, echipamentul instalat în unitatea superioară poate fi revizuit și reformat în siguranță și convenabil, iar întreaga unitate superioară poate fi înlocuită.

◆ Camera de autobuz

Camera de autobuz este aranjată în partea superioară a dulapului. În camera de autobuz, autobuzele principale sunt conectate între ele și parcurg pe întregul rând de dulapuri de comutare

◆ Componente de bază OFXGN15-12 TIP HEXAFLUORIDE RING UNITATEA principală

▶ Switch FLN36 este dezvoltat și produs de companie prin introducerea tehnologiei străine și în funcție de cerințele sistemului de energie internă.

▶ Comutatorul de încărcare are trei stări: închidere, deschidere și împământare. Contactele dinamice și statice ale întrerupătorului de încărcare sunt plasate în cochilia de rășină epoxidică care turtă matriță cu structură armată și SF. Gazul este mediul de stingere a arcului, iar presiunea aerului este de 14 bară. Fiecare întrerupător de încărcare este sigilat și fără întreținere, iar barometrul poate fi selectat separat. Metoda tipică de instalare a comutatorului de încărcare în dulapul rețelei de inele este de a plasa o partiție de oțel între camera de cablu și camera autobuzului și instalarea acesteia pe orizontală. Această metodă de instalare izolează camera autobuzului din camera de cablu pentru a satisface cele mai stricte cerințe de siguranță pentru funcționare și întreținere. Dacă se produce ARC în interior, există un punct structural slab în partea din spate a cochiliei comutatorului de încărcare, care va fi spălată, iar atunci supapa de descărcare a arcului de pe dulap va fi spălată și fluxul de aer excesiv va fi ghidat în afara dulapului.

▶ Comutatorul de încărcare are două mecanisme de funcționare ： Mecanism de funcționare cu arc unic (tip K) și mecanism de funcționare cu arc dublu (A-Type), mecanismul electric poate fi adăugat la cele două tipuri de mecanisme de funcționare de mai sus pentru a realiza un control electric la distanță.
