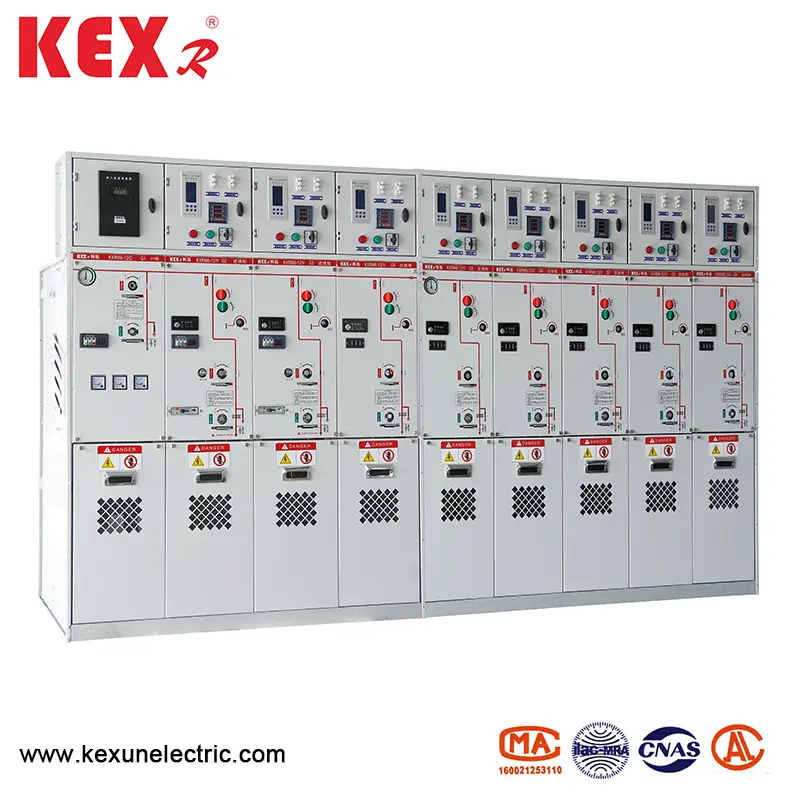

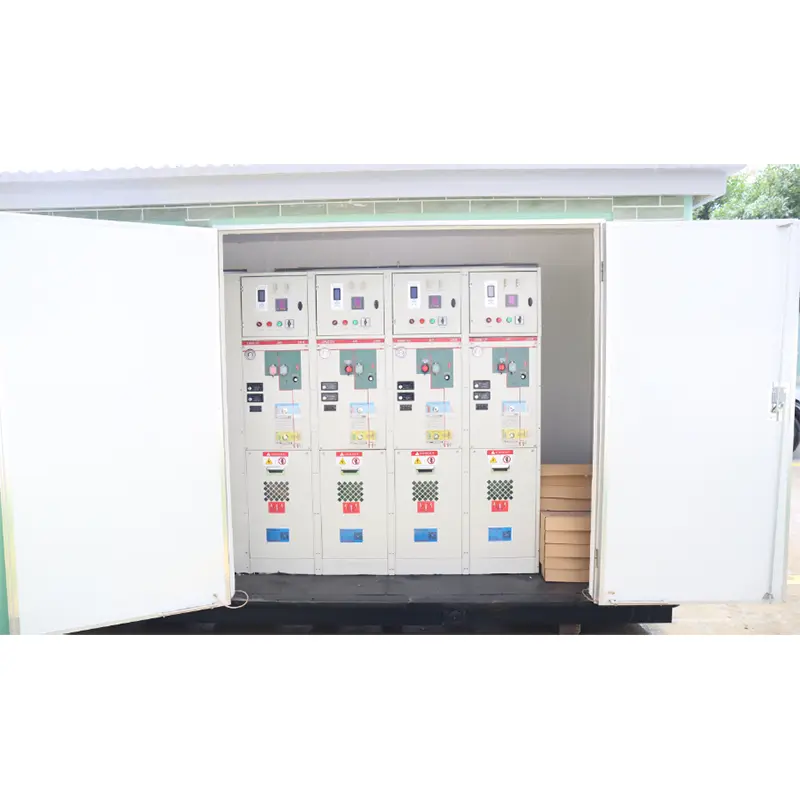

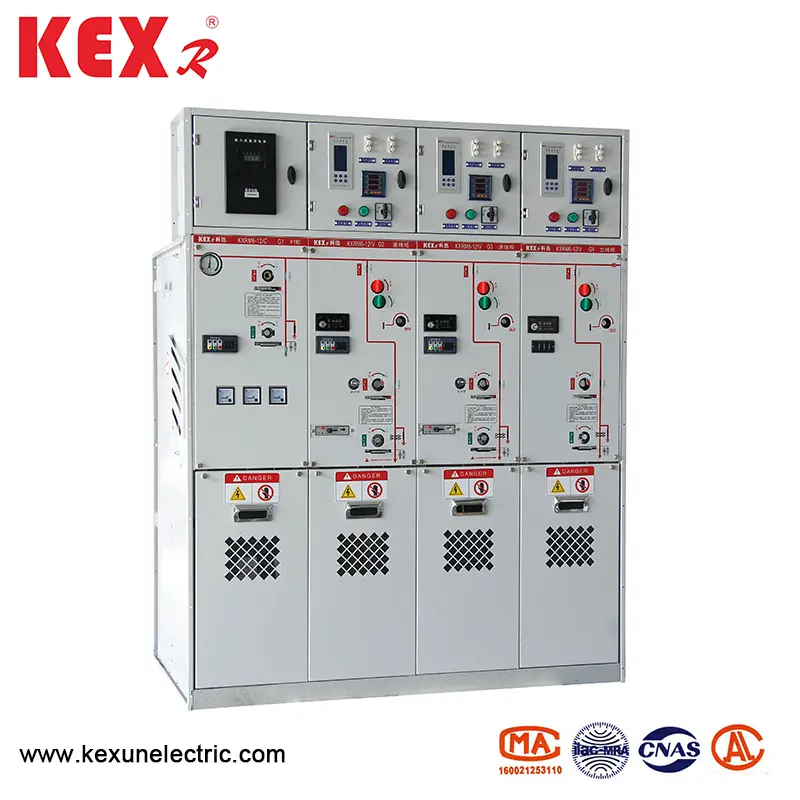

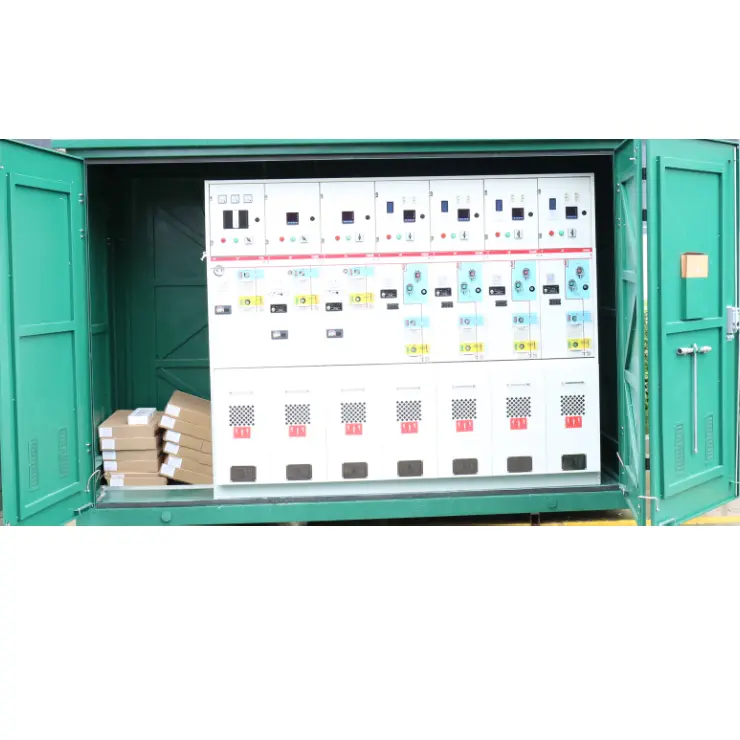

Toate dulapurile de gaz izolate închise

● Condiții de utilizare

KXMR6-12 Tip Tot dulapul cu gaz izolat închis este potrivit pentru diverse medii, cum ar fi temperatura ridicată și scăzută (+40 ℃ ~ -40 ℃), umiditate, praf, poluare cu sare, mine și altitudine mare (1000m), imersiunea pe termen scurt în apă în 24 de ore nu afectează utilizarea.

Notă: Dacă altitudinea este mai mare, vă rugăm să indicați altitudinea specifică.

● Caracteristici ale produsului

▶ KXRM6-12 Toate dulapurile cu gaz izolate închise utilizează gaz SF6 ca mediu de stingere a arcului și izolant.

▶ Dulapul este complet sigilat și izolat; Barele, întrerupătoarele și piesele vii sunt complet închise în coajă din oțel inoxidabil.

▶ Cavitatea este umplută cu gaz SF6 de 1,4 bară, iar nivelul de protecție ajunge la IP67: întregul dispozitiv de comutare nu este complet afectat de condițiile externe de mediu, ceea ce poate asigura funcționarea normală a comutatorului chiar și în cazuri extreme, cum ar fi imersiunea pe termen scurt pe termen scurt, iar produsul este fără întreținere pentru viață.

▶ Cabinetul are un dispozitiv de blocare perfect „cu cinci prevenire”, care elimină complet posibila eșecuri de operare ale personalului și echipamentelor cauzate de misoperarea umană.

▶ Toate dulapurile au canale fiabile de relief de presiune sigură, ceea ce poate asigura siguranța personală a operatorilor chiar și în cazuri extreme.

▶ Dulapul este împărțit în două tipuri: combinație de unități fixe și combinație de unități extensibile.

▶ Mărimea KXRM6-12 Tot dulapul cu gaz izolat închis este convenabil de instalat și poate fi potrivit pentru locurile cu spațiu îngust și condiții de mediu slabe.

▶ Cabinetul poate fi echipat cu dispozitive electrice, de telecomandă și monitorizare în funcție de diferite nevoi ale utilizatorilor.

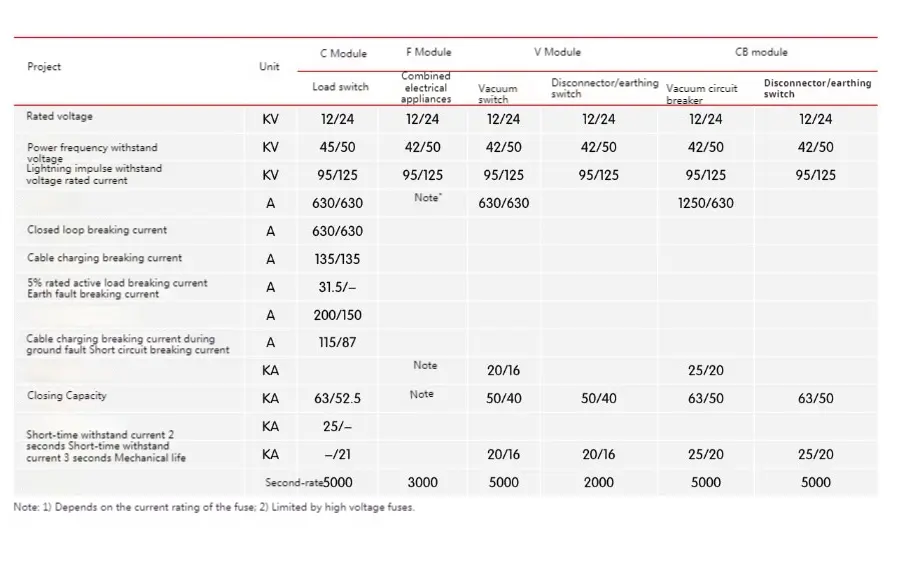

● Parametru tehnic

● Protecția transformatorului și a liniei

KXRM6-12 Toată unitatea de dulapuri izolate cu gaz închisă tipul de tip oferă două moduri de protecție a transformatorului, și anume, aparatul de combinație de siguranțe de încărcare și întreruptorul cu protecția releului.

1. Protecția Transformerului este o combinație de siguranță de înaltă tensiune și comutator de încărcare. Camera de siguranțe va fi instalată în spatele unei incinte blocate separat, situată în fața unității. Comutatorul de încărcare folosește un mecanism de stocare a energiei arcului, care poate fi declanșat de atacantul de siguranțe.

2. În cazul în care facilitarea înlocuirii siguranței, mânerul de funcționare poate fi utilizat pentru a îndepărta capacul capătului camerei de siguranță. Mecanismul de declanșare al siguranței este pre-poziționat, ceea ce asigură performanța impermeabilă a întregului sistem.

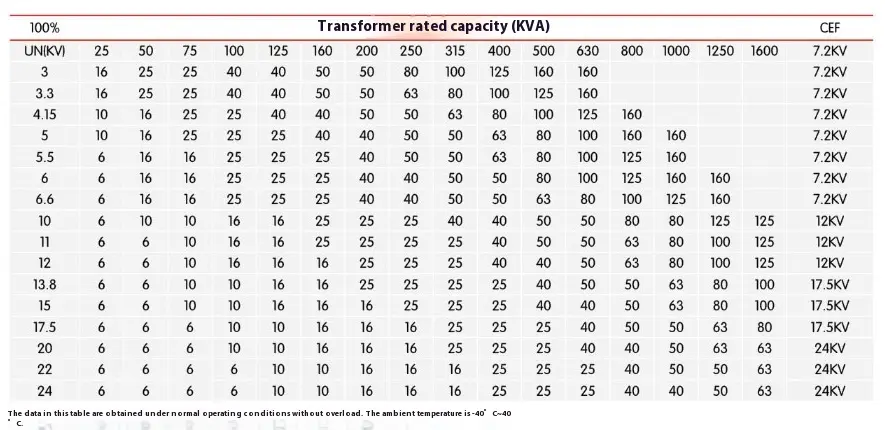

● Tabelul de comparare a siguranței și transformatorului

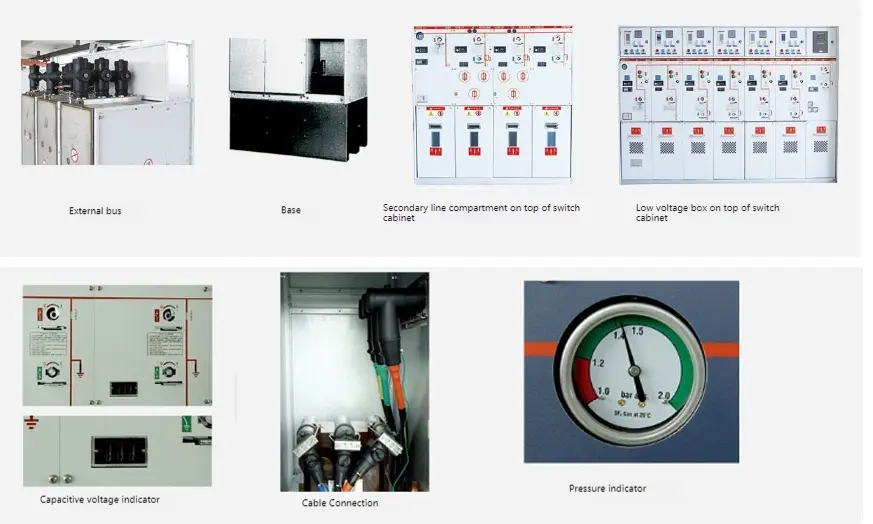

● Accesorii opționale

◆ Contact auxiliar

Toate întrerupătoarele de încărcare și întrerupătoarele pot fi echipate cu poziția comutatorului 2NO+2NC. O bobină de călătorie paralelă (AC sau DC) poate fi instalată pe întrerupătorul transformatorului și întreruptorul, iar componenta de control de joasă tensiune este situată în spatele panoului frontal.

◆ Indicația de tensiune

Indicatorul de tensiune capacitiv arată dacă bucșa este încărcată sau nu, iar priza de pe ea poate fi utilizată pentru faza nucleară.

◆ Indicator de scurtcircuit și defect la sol

Pentru a facilita locația defecțiunilor, modulul de comutare a cablului poate fi echipat cu indicatori de scurtcircuitate și de împământare pentru detectarea simplă a defecțiunilor.

◆ Funcționare electrică

Este o schemă standard pentru mecanismul de funcționare manuală a unității de comutare a cablurilor și a unității de transformare. De asemenea, puteți alege să instalați un mecanism de funcționare electrică. Întrerupătoarele de cablu, întreruptoarele de vid și întrerupătoarele de împământare sunt toate funcționate prin mecanisme situate în spatele panoului frontal. Toate întrerupătoarele și întrerupătoarele pot fi operate prin mâner de funcționare (configurație standard) sau pot fi echipate cu mecanism de funcționare a motorului (accesorii). Cu toate acestea, întrerupătorul de împământare poate fi operat manual doar și este configurat un mecanism cu capacitatea de a închide curentul de defecțiune.

◆ Cabluri

Sunt instalate bucșe standard în conformitate cu DIN47636. Toate bucșele au aceeași înălțime de la sol și sunt protejate de placa de acoperire a camerei de cablu. Unele plăci de acoperire pot fi interblocate cu întrerupătorul de împământare, iar plăcile speciale de acoperire a camerei cu cablu dublu pot fi, de asemenea, utilizate pentru liniile de intrare cu cablu dublu.

◆ Indicator de presiune

De obicei echipat cu un indicator de presiune, care este format dintr -un ecartament de presiune. În plus, pot fi furnizate contacte electrice pentru a indica reducerea presiunii.

◆ Blocarea cheii

Pot fi instalate încuietori cheie pentru întrerupătoare, întrerupătoare de încărcare și întrerupătoare de împământare. Poate fi echipat cu semi-șelare de blocare a blocajului, care este potrivit pentru întrerupătoare, întrerupătoare de încărcare și întrerupătoare de împământare.

◆ Quecher

Toate unitățile de rețea de inele pot fi echipate cu arestări cu arc. Atunci când are loc arcul în interior, arestatorii de arc se vor închide automat cu bucșa de intrare, inclusiv modulele D, DE și V, iar toate modulele de cablu pot fi echipate cu un arest de arc. Ei trebuie să comande cu unitatea și nu o pot schimba. Acțiunea stingătorului de arc poate fi indicată prin această metodă, iar contactele electrice din dulapul SF6 sunt conectate la terminalul din spatele panoului frontal.

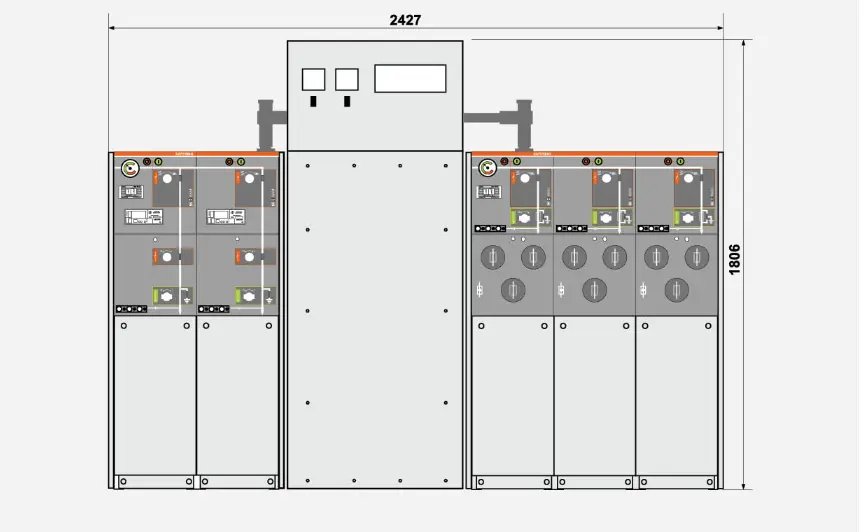

● Descrierea programului

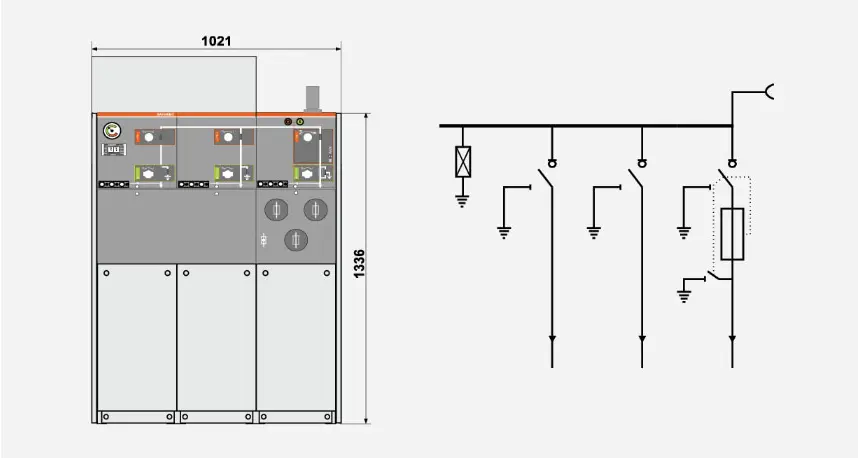

◆ Schema 1 SA+CCF+

Instalați Lightning Arrester în autobuz și lăsați -l pentru extindere.

Notă: Numărul de unități de comutare nu trebuie să fie mai mic de 3.

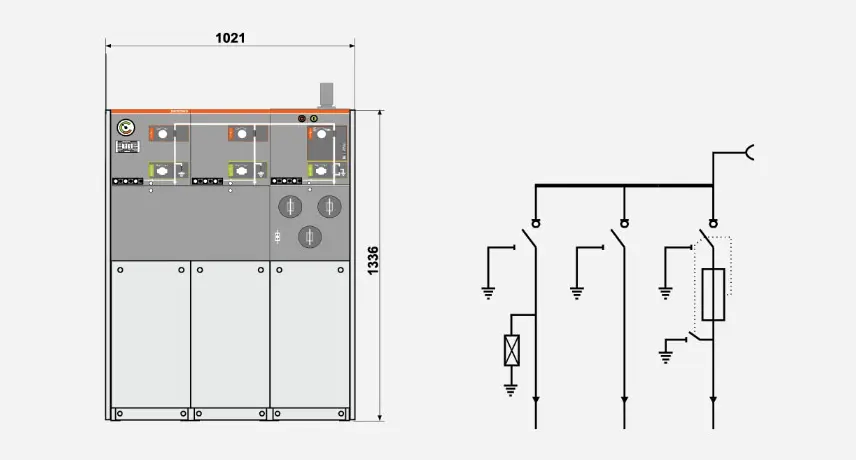

◆ Schema 2 CCF+

Instalați Lightning Arrester în linia de intrare și expansiunea de rezervă.

◆ Schema 3 W+M+FFF

Calculul lateral de înaltă presiune
