Dulap de rețea de inel de înaltă tensiune

Kexun este producătorul specializat în dulapul de rețea de inel de înaltă tensiune din China.

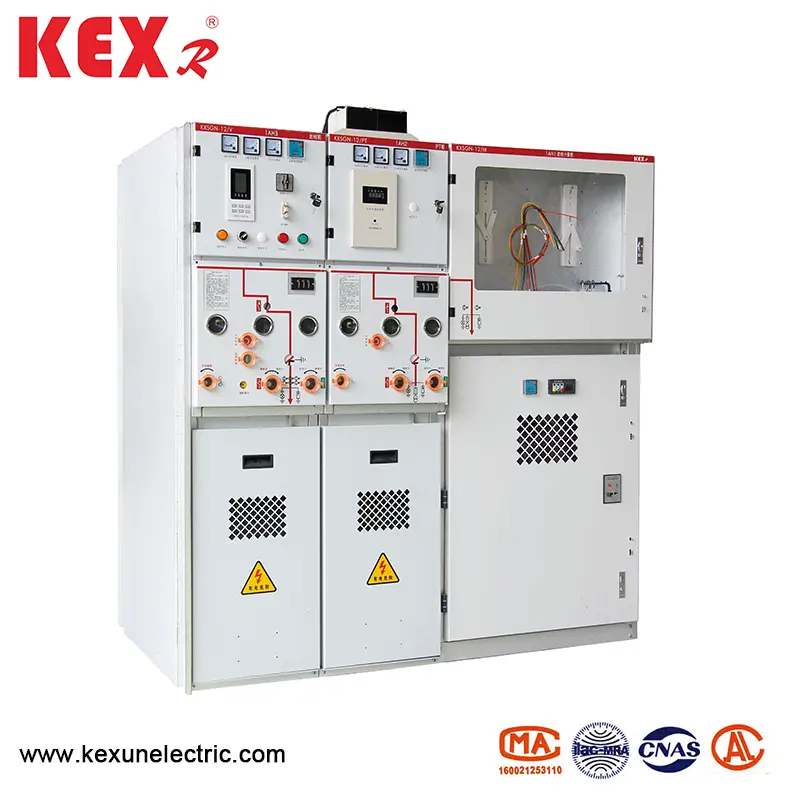

Produsele sale cele mai vândute KXSGN-12-SIS3 este o izolație solidă complet închisă. Adoptează structura modulară, complet sigilată, complet izolată și complet metalică. Suprafața este acoperită cu un strat de ecranare conductiv sau semi-conductiv, care poate fi împământat direct și în mod fiabil.
Model: KXSGN-12-SIS3
Brand: Kexr

Trimite o anchetă

Descriere produs

● Caracteristică de proiectare

▶ Break -ul de întrerupător de inter -reruptor de vid și modul de comutare de încărcare sunt încapsulate de rășină epoxidică. Circuitul principal integrat modular cu deconectare manuală și electrică în trei stații.

▶ Modulul de întrerupător de întrerupător de interrudere a vidului are capacitatea de a deschide și închide curentul de scurtcircuit.

▶ Există o fractură vizibilă în poziția de împământare de închidere a deconectorului cu trei stații, iar deconectorul și întrerupătorul de împământare se pot deschide rapid și închide curentul de scurtcircuit.

▶ Cutia de cameră izolată izolată de rășină epoxidică sigilată de întrerupătorul de izolare cu trei stații poate presuriza aerul uscat cu 0,04MPa. Este echipat cu un ecartament de presiune pentru a monitoriza presiunea internă online pentru a preveni scurgerea și extravazarea și pentru a proteja comutatorul de izolare și comutatorul de împământare.

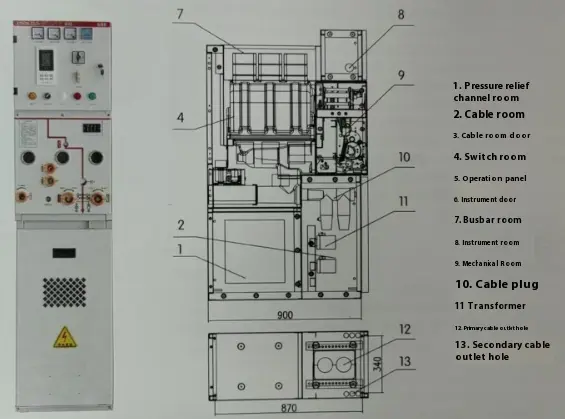

● Dimensiune structurală

High Voltage Ring Network Cabinet

● Desen de dimensiuni izolate superioare

Plan	Lățimea cabinetului	Adâncimea dulapului	Înălțimea dulapului	Contur aerian
Linia de intrare PT	450	900	1600	Adânciți 260
Primire și contur	425	900	1600	Adânciți 260
Comutator de interconectare	425	900	1600	Adânciți 260
Izolarea interconectării	425	900	1600	Adânciți 260
Ridicarea barei de autobuz	425	900	1600	Adânciți 260
Măsurarea tradițională	750	900	1600	Adânciți 260
Măsurare compactă	425	900	1600	Adânciți 260
Sursă de alimentare Pt	450	900	1600	Adânciți 260
Stația de bază de control și protecție	425	900	1600	Adânciți 260

● Tabelele de parametri tehnici

◆ Parametrul tehnic de întrerupere

Articol		Unitate	Date
Tensiune nominală		Kv	12
Frecvență nominală		Hz	50
Nivel de izolare nominal	1m frecvență de lucru rezistență la tensiune	Kv	42
	Impuls de fulgere rezistă la tensiune	Kv	75
Curent evaluat		A	630	1250
Curent de rupere de scurtcircuit （1SC）（1Sc）		KA	20 35	31.5
Curent de închidere de scurtcircuit （Vârf）（Peak）		KA	50 63	80
Vârful evaluat cu curent		KA	50 63	80
Evaluat pe termen scurt rezistent la curent		KA	20 25	31.5
Evaluarea timpului de rupere în timp scurt timp de rupere		Timp	30	30
Ora de ultimă oră de ultimă oră de ultimă oră		S	4
Secvență de operare nominală	Recliere automată		Off-0.3S-OFF-180-OF-OFF
	Recliere non-automată		Off-0.3S-OFF-180-OF-OFF
Viață mecanică		Timp	3000
Curentul de rupere nominal al Băncii cu condensatoare unice		A	630
Curentul de rupere evaluat al Băncii condensatoare B la B		A	400

◆ Parametri tehnici ai comutatorului de încărcare (unitatea C)

Articol	Unitate	Date
Curent evaluat	A	630
Curent de scurtă durată de scurtcircuit	KA	50
Evaluat pe termen scurt rezistent la curent	Ka/s	20/4
Comutator de încărcare Viața mecanică	Timp	10000
Comutator de încărcare Viață electrică	Timp	10000

◆ Parametri tehnici ai comutatorului de încărcare (unitatea C)

Articol	Unitate	Date
Curent evaluat	A	125
Curent de pauză de scurtcircuitul de scurtcircuit	KA	31.5
Curent de închidere de scurtcircuit în scurtcircuit	KA	80
Curent de predare nominal	A	3150

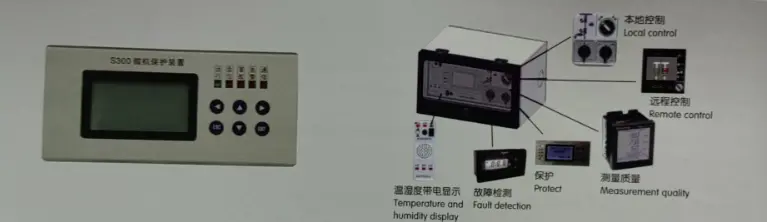

● Terminalul de informații al dulapului de rețea de inel de înaltă tensiune

High Voltage Ring Network Cabinet

Seria KXSGN-12-SIS3 a cabinetului de rețea de inel de înaltă tensiune adoptă terminal de protecție inteligentă multifuncțională, care este o nouă generație de echipamente de control și protecție multifuncțională de control și de protecție dezvoltată de KEXR, integrând controlul inteligent al operației, realitatea simulării circuitului primar, protecția releului microcomputer, măsurarea, temperatura și controlul umidității, afișarea de înaltă tensiune, monitorizarea releului de cablu, măsurarea, temperatura și alte funcții. Aspectul său este rafinat și frumos, ceea ce simplifică panoul dulapului comutatorului, reduce volumul total al dulapului de izolare solidă, îmbunătățește eficient eficiența de instalare externă și îmbunătățește calitatea comutatorului.
