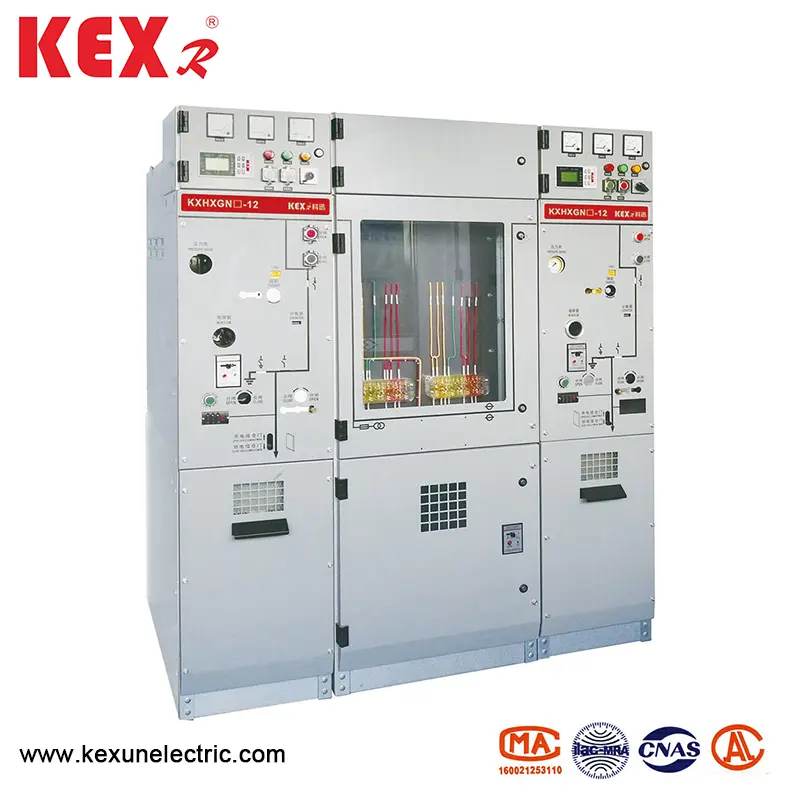

Dulap net cu inel de înaltă tensiune

Ca un cunoscut producător de dulap net cu inel de înaltă tensiune din China, produsele din seria HXGN (H) de la Kexun □ -12 au caracteristicile structurii simple, funcționarea flexibilă, interblocarea fiabilă și instalarea convenabilă și poate oferi soluții tehnice satisfăcătoare pentru aplicații diferite și diferiți utilizatori.
Model: HXGN (H) □ -12
Brand: Kexr

Trimite o anchetă

Descriere produs

● Prezentare generală a produsului

Cabinetul net cu inel de înaltă tensiune realizat de Kexun adoptă tehnologie avansată de detectare, tehnologie informațională și schemă de configurare simplă și flexibilă pentru a răspunde cererii de piață în continuă schimbare și, de asemenea, să îndeplinească cerințele informațiilor rețelei electrice.

Cabinetul de tip HXGN (H) □ -12 Cabinetul net cu inel de înaltă tensiune este potrivit pentru rețelele de inele de cablu industriale și civile și proiecte terminale de rețea de distribuție. Ca acceptare și distribuție a energiei electrice, este adecvată în special pentru distribuirea energiei electrice în zonele rezidențiale urbane, stațiile secundare mici, stațiile de comutare, cutia de ramură de cablu, stațiile de tip box, întreprinderile industriale și miniere, mall-urile comerciale, aeroporturile, metroul, generarea de energie eoliană, spitalele, stadioanele, căile ferate, tunelurile și alte locuri.

HXGN (H) □ -12 îndeplinește cerințele standardelor naționale relevante, standardelor din industria energiei electrice, standardele internaționale și alte standarde. Întrerupătoarele sale și componentele electrice principale sunt module integrate, iar părțile conductive dintre faze sunt încapsulate prin izolare solidă. Conectorii de cablu protejați sunt folosiți pentru cablarea externă, iar autobuzele izolate protejate sunt utilizate pentru conectarea autobuzelor de unități funcționale. Prin urmare, siguranța utilizării este mult îmbunătățită. În același timp, mecanismul său de operare adoptă mecanismul de arc, iar durata sa mecanică este de peste 10000 de ori. Toate datele de funcționare și starea echipamentului pot fi monitorizate de la distanță și nesupravegheate. Este un dispozitiv superior de distribuție a energiei.

Următoarele unități pot fi selectate în cabinet pentru a forma o unitate de alimentare economică și practică: unitate de întrerupător de vid (630A, 20-25ka); Unitate de comutare de încărcare în vid (630, 20-25ka).

● Tabelele de parametri tehnici

◆ Cabinet de întrerupere

Articol			Unitate	Date
Tensiune nominală			Kv	12
Frecvență nominală			Hz	50
Nivel nominal de insolare	Frecvența puterii de 1 min	Pământ, alternativ	Kv	42
		Fractură de izolare		48
	Impuls de fulgere la tensiune (vârf)	Pământ, alternativ	Kv	75
		Fractură de izolare		85
	Frecvența de putere de 1 min rezistență la tensiunea buclei de control (la sol)		Kv	2
Curent evaluat			A	630
Evaluat pe termen scurt rezistent la curent (valoare virtuală)		Circuitul principal/întrerupătorul de pământ	KA	24/4s
		Buclă de conectare la împământare	KA	21.7/4s
Vârful evaluat cu curent		Circuitul principal/întrerupătorul de pământ	KA	63
		Buclă de conectare la împământare	KA	54.5
Curentul de rupere de scurtcircuit și timpuri de scurtcircuit			Ka/timp	25/30
Curent de închidere de scurtcircuit (Vârf)			KA	63
Curent de încărcare a cablurilor cu curent de rupere			A	25
Funcționarea nominală a întrerupătorului				0-0.3S-CO-180S-CO
Viață mecanică	Întrerupător /întrerupător de izolare		Timp	10000/3000
Grad IP	Cutie sigilată			IP67
	Switchgear Shell			IP4X
Presiunea gazului	Nivel nominal de încărcare a gazelor (20 ℃, presiunea gabaritului)		MPA	0.02
	Nivel de funcție cu gaz de gaz nominal (20 ℃, presiunea gabaritului)		MPA	0
Sigilare	Rata anuală de scurgere		%/An	≤0.05

◆ Dulap de comutator de încărcare

Articol			Unitate	Date
Tensiune nominală			Kv	12
Frecvență nominală			Hz	50
Nivel nominal de insolare	Frecvența puterii de 1 min		Kv

	Impuls de fulgere la tensiune (vârf)		Kv

	Frecvența de putere de 1 min rezistență la tensiunea buclei de control (la sol)		Kv	2
Curent evaluat			A	630
Evaluat pe termen scurt rezistent la curent (valoare virtuală)		Circuitul principal/întrerupătorul de pământ	KA	24/4s
		Buclă de conectare la împământare	KA	21.7/4s
Vârful evaluat cu curent		Circuitul principal/întrerupătorul de pământ	KA	63
		Buclă de conectare la împământare	KA	54.5
Curent de închidere de scurtcircuit (Vârf)		Comutator de încărcare/comutator de masă	KA	63
Curent de întrerupere a sarcinii active nominale			A	630
Curent de întrerupere cu buclă închisă			A	630
Curent de întrerupere a sarcinii active de 5%			A	31.5
Curent de încărcare a cablurilor cu curent de rupere			A	10
Timpi de rupere activă a încărcării active			Timp	100
Ruperea curentului de la sol			A/timp	31.5/10
Circuitul de încărcare a circuitului și a cablurilor întreruperea curentului sub curent de defecțiune la sol.			A/timp	17.4/10
Viață mecanică	Întrerupător /întrerupător de izolare		Timp	10000/3000
Grad IP	Cutie sigilată			IP67
	Switchgear Shell			IP4X
Presiunea gazului	Nivel nominal de încărcare a gazelor (20 ℃, presiunea gabaritului)		MPA	0.02
	Nivel de funcție cu gaz de gaz nominal (20 ℃, presiunea gabaritului)		MPA	0
Sigilare	Rata anuală de scurgere		%/An	≤0.05

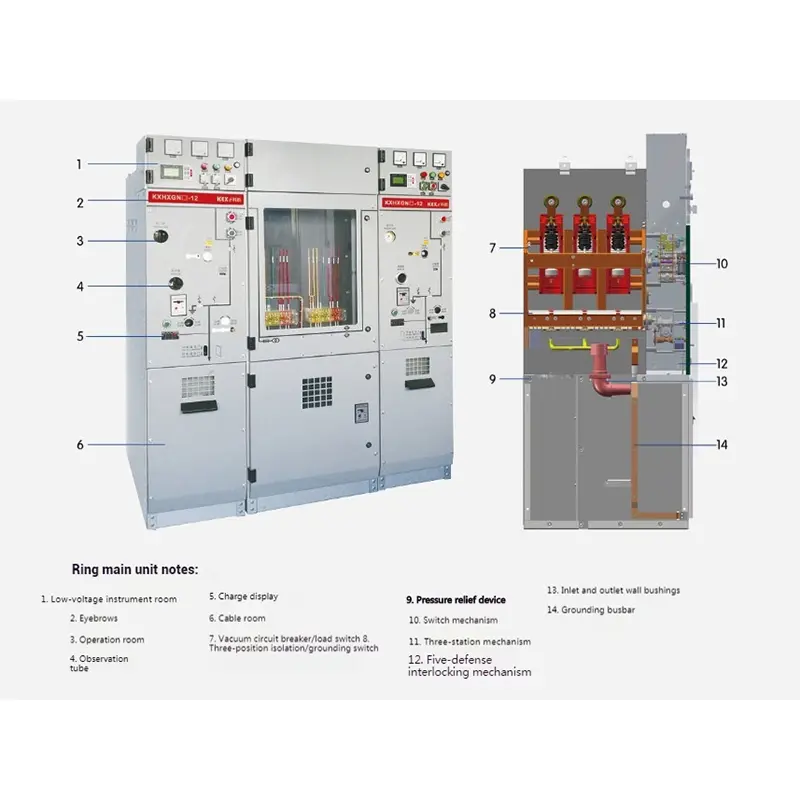

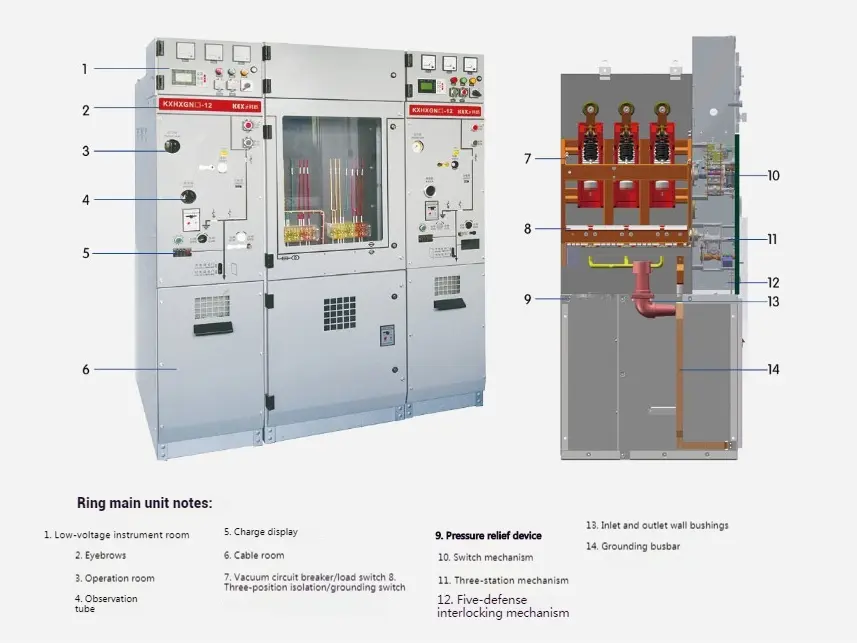

● Structura produsului

High Voltage Ring Net Cabinet

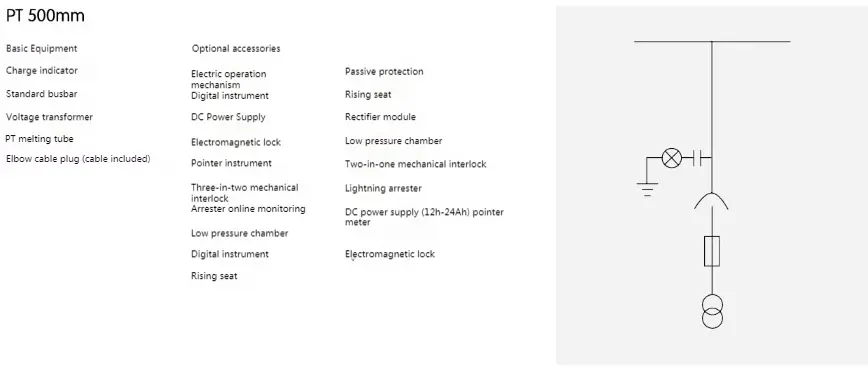

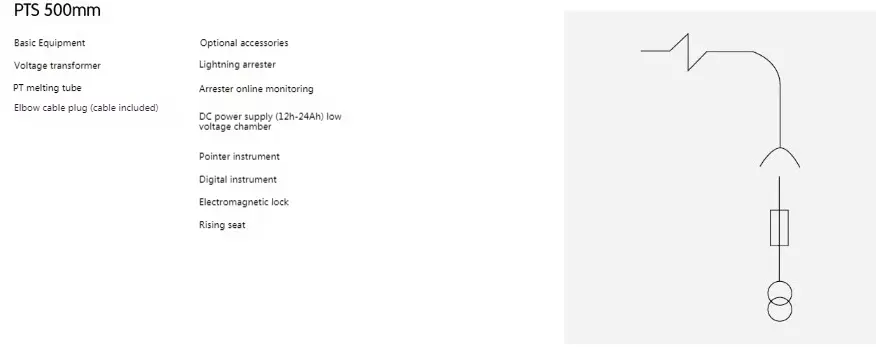

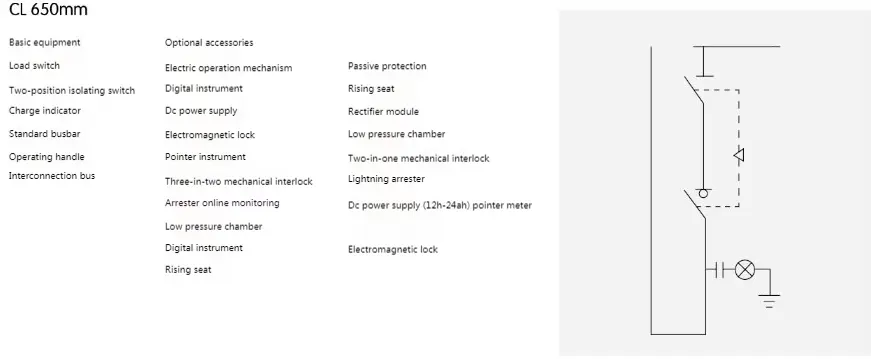

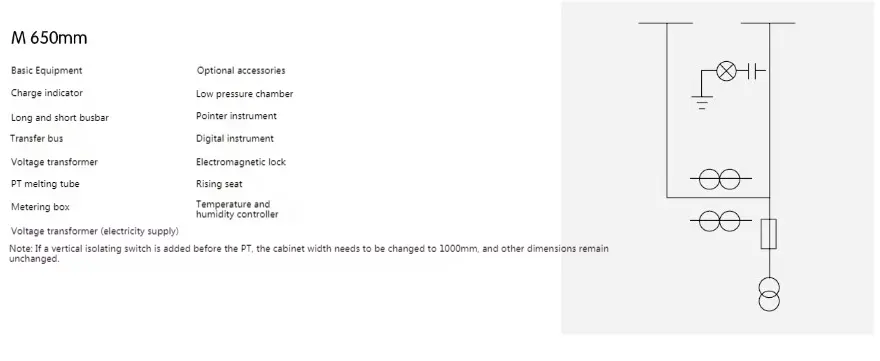

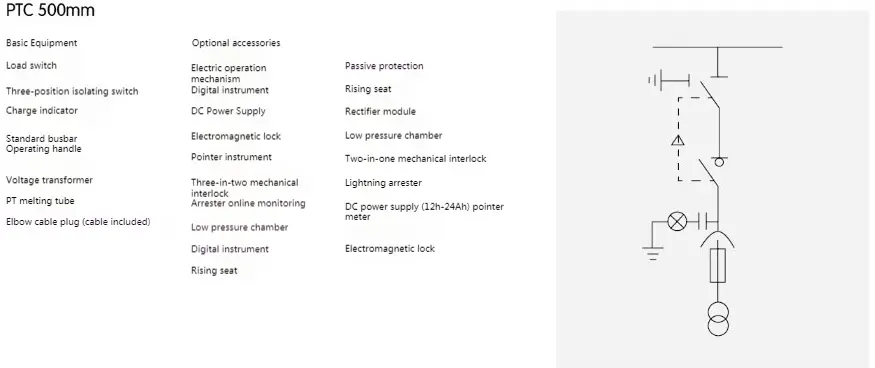

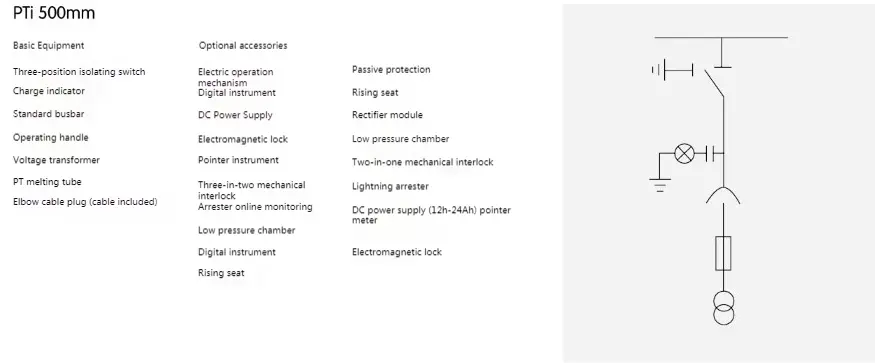

● Planul de alocare al dulapului net cu inel de înaltă tensiune

High Voltage Ring Net Cabinet

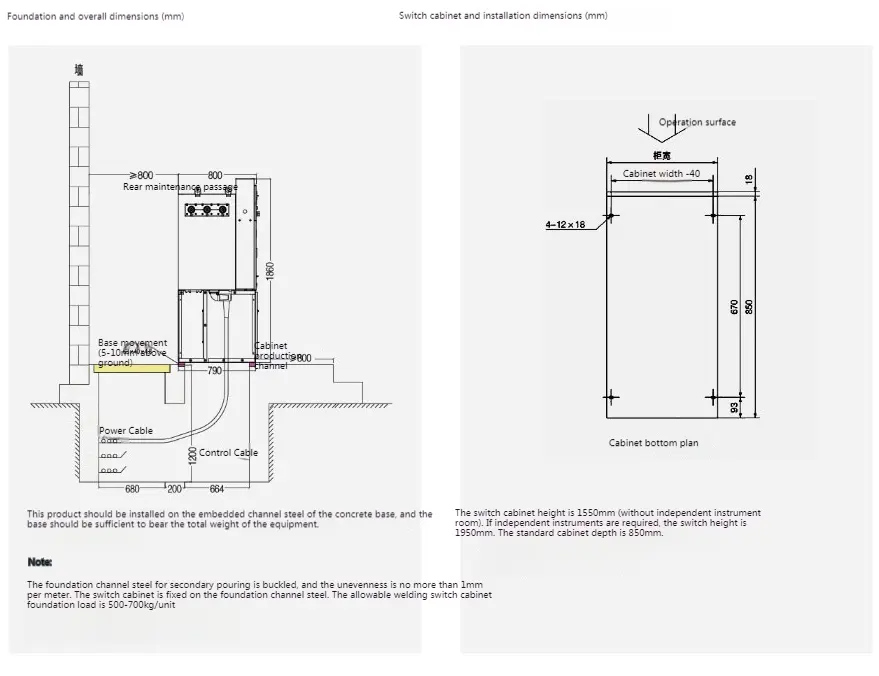

◆ Instrucțiuni de instalare

High Voltage Ring Net Cabinet
