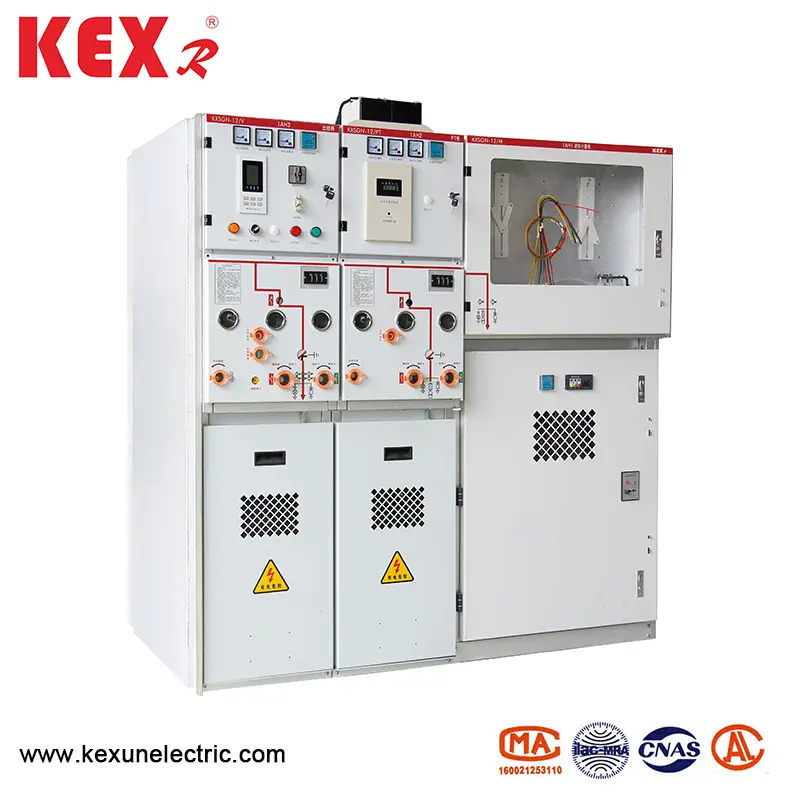

Echipament de comutare cu tensiune medie izolată solid izolat

Kexun este un furnizor specializat în producerea de echipamente de transmisie și transformare a energiei în China. Echipamentul de comutare închisă de tensiune medie izolată solid este unul dintre principalele produse ale KEXR. Utilizează material de izolare solid ca principal mediu de izolare, oferind o serie perfectă de soluții pentru utilizatorii de modernizare și distribuție a rețelei electrice.
Model: KXSGN-12
Brand ： Kexr

Trimite o anchetă

Descriere produs

● Prezentare generală a produsului

KXSGN-12 Echipamentele de întrerupătoare închise cu tensiune medie izolată solidă au multe scheme, cum ar fi protecția întrerupătorului, protecția transformatorului, controlul sarcinii, combinația de siguranțe electrice, sursa de alimentare PT, ridicarea cuplajului de autobuz și așa mai departe. Acest produs poate fi utilizat ca echipament de distribuție a rețelei de sistem de energie electrică și poate fi, de asemenea, utilizat ca echipament de distribuție a energiei pentru construcția urbană a întreprinderilor industriale și miniere, cu caracteristicile multifuncției și versatilității.

Echipamentele de întrerupătoare de tensiune închisă izolată solidă adoptă material izolant solid ca mediu de izolare principal, interruptorul de vid, conexiunea conductivă, deconectarea, întrerupătorul de împământare, autobuzul principal, autobuzul de ramură și alte circuite electrice principale sunt înfășurate și ambalate cu mediu izolant solid într -unul sau mai multe module cu anumite funcții, care pot fi combinate sau extinse din nou și au o izolare completă și cu o clipă.

● Condiții de utilizare

Temperatura mediului ： -45 ~ 40 ℃

Altitudine maximă ： 4000m

Temperatura medie zilnică maximă ： 35 ℃

Umiditatea maximă zilnică ： 95%

Umiditatea maximă lunară ： 90%

Intensitate seismică maximă ： Gradul 8

Notă ： Echipamentele de comutare închise cu tensiune medie izolată solidă ar trebui să fie instalate într -un loc fără foc, explozie și vibrații violente.

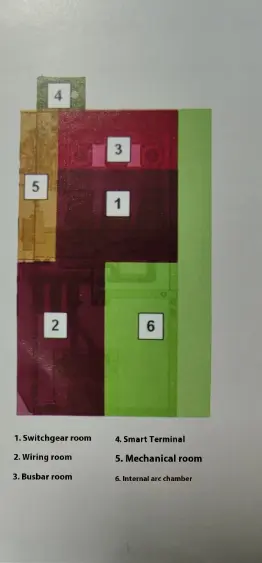

● Structura distanțierului

Solid Insulated Closed Medium Voltage Switch Equipment

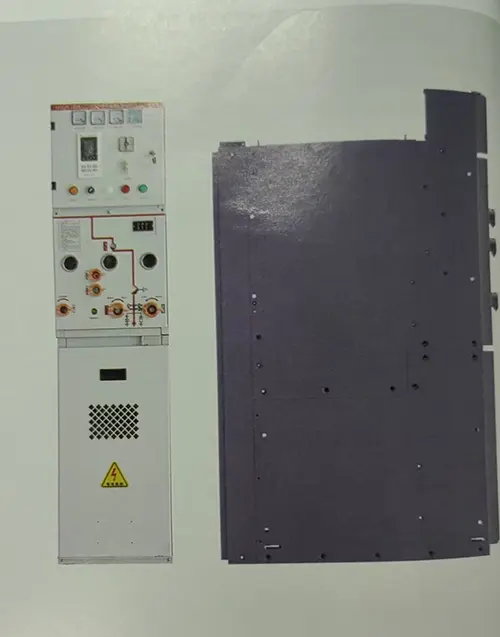

● Dimensiunea conturului echipamentului de întrerupător închis cu tensiune medie izolată solid

Solid Insulated Closed Medium Voltage Switch Equipment

◆ Tip de izolare mai mică

Plan	Lățimea cabinetului	Adâncimea dulapului	Înălțimea dulapului	Protecția de top
Linia de intrare PT	450	940	1500	Crește 200
Primire și contur	375	940	1500	Crește 200
Comutator de interconectare	375	940	1500	Crește 200
Izolarea interconectării	375	940	1500	Crește 200
Ridicarea barei de autobuz	375	940	1500	Crește 200
Măsurarea tradițională	750	940	1500	Crește 200
Măsurare compactă	375	940	1500	Crește 200
Sursă de alimentare Pt	450	940	1500	Crește 200
Stația de bază de control și protecție	375	940	1500

◆ Tip de izolare superioară

Plan	Lățimea cabinetului	Adâncimea dulapului	Înălțimea dulapului	Contur aerian
Linia de intrare PT	450	940	1800	Adânciți 260
Primire și contur	425	940	1800	Adânciți 260
Comutator de interconectare	425	940	1800	Adânciți 260
Izolarea interconectării	425	940	1800	Adânciți 260
Ridicarea barei de autobuz	425	940	1800	Adânciți 260
Măsurarea tradițională	750	940	1800	Adânciți 260
Măsurare compactă	425	940	1800	Adânciți 260
Sursă de alimentare Pt	450	940	1800	Adânciți 260
Stația de bază de control și protecție	375	940	1800

● Parametru tehnic

◆ Parametri tehnici ai comutatorului

Articol			Unitate	Date
Tensiune nominală			Kv	12
Frecvență nominală			Kv	50
Curent evaluat			Kv	630	1250
Nivel de izolare nominal	Frecvența puterii rezistă la tensiune （ud） 1min	Pauză	A	48
		Alterna	A	42
		Teren relativ	A	42
	Impuls de fulgere la tensiune （（（（）））））	Pauză	A	85
		Alterna	A	75
		Teren relativ	A	75
Curent de rupere de scurtcircuit （1SC）（1Sc）			A	25	31.5
Evaluat pe termen scurt rezista la curent （4s）			KA	25	31.5
Vârful nominal rezistă curentului （1p）			KA	63	80
Curent de închidere scurt de scurtcircuit （Vârf） (1mA)			KA	63	80
Grad de protecție a carcasei			KA	IP4X
Metoda de operare			Timp	Tip de stocare a energiei de primăvară

◆ Parametri tehnici ai comutatorului de împământare izolat

Articol			Unitate	Date
Tensiune nominală			Kv	12
Curent evaluat			A	630	1250
Evaluat pe termen scurt rezista la curent （4s）			KA	25	31.5
Vârful evaluat cu curent				63	80
	Frecvența puterii rezistă la tensiune （ud） 1min	Fază și teren	Kv	42
		Pauză		48
	Impuls de fulgere nomina	Fază și teren	Kv	75
		Pauză		85
Viața mecanică a deconectorului (On-Off)			Timp	3000
Durata de viață mecanică a comutatorului de împământare (off-grad)			Timp	3000

Hot Tags: Echipamente solide de întrerupătoare de tensiune închisă, producător din China, Kexun Solutions
