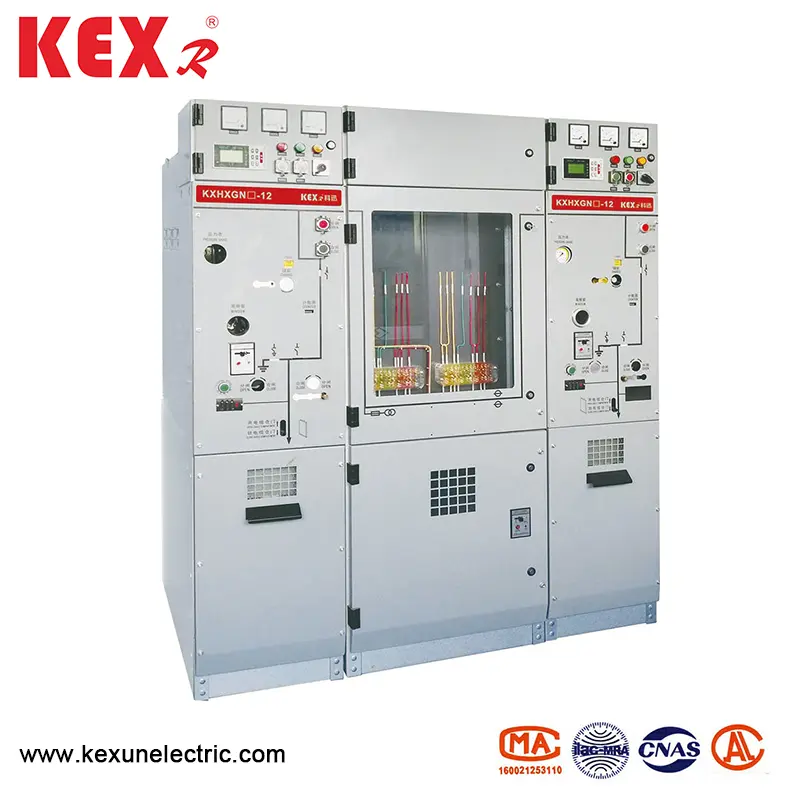

Protecția mediului unitatea principală inel izolată cu gaz

● Caracteristici ale produsului

▶ Gama largă de aplicații: Protecția mediului unitatea principală a inelului izolat cu gaz nu utilizează niciun gaz toxic și dăunător, ceea ce determină siguranța mediului de utilizare. Indiferent dacă este în subsol, în tunel, pe navă, fie în diferite medii din interiorul și din exterior. Interiorul depozitului de înaltă presiune poate fi umplut cu aer uscat sau azot, care este potrivit pentru utilizarea în siguranță în condiții dure, cum ar fi altitudine mare, furtună de nisip puternică, temperaturi scăzute, frig severe, cerințe ridicate de protecție asupra mediului, locuri de funcționare frecvente, locuri sigure care se reziste la explozie, locuri de ceață ridicată cu sare ridicată și condensare. Complet izolat și complet închis, este potrivit ca echipamentul să continue să funcționeze după ce au luat câteva măsuri de curățare și uscare după o perioadă scurtă de flux de apă.

▶ Fără întreținere: HXGN (H) □ -12 Tip Protecția Mediului, unitatea principală a inelului izolat cu gaz se află într-o stare complet sigilată, cu excepția părții de comutare de înaltă tensiune a mecanismului de funcționare, astfel încât curățarea și întreținerea poate fi evitată și costul de funcționare și întreținere poate fi redus. Cabinetul Switch are un grad ridicat de automatizare, iar funcția de detectare online va informa utilizatorul despre funcționarea echipamentului în timp real. Este mai favorabil automatizării rețelei de distribuție. Reduceți costurile de funcționare manuale și costul de producție al întreprinderilor electrice.

▶ Siguranță ridicată: Sistemul de blocare perfect, fractura de izolare trifazată este clar vizibilă, evitând accidentele de misoperare. SF anulat. Aplicarea gazului. Consolidați structura de izolare a interfazei pentru a evita interfaza sau scurtcircuitul cu mai multe bucle să se extindă sau să provoace accidente de explozie. Interrutarea de vid cu rezistență la explozie și protecție a mediului este adoptată energia vidului de vid, iar polul solid de etanșare are performanțe de protecție suplimentare pentru comutator.

▶ Ușurința de funcționare: comutatorul de împământare a deconectorului are un singur mâner de funcționare, deci nu este necesar să se identifice și să vă faceți griji cu privire la greșeli. Atunci când întrerupătorul de circuit funcționează, mânerul de funcționare al comutatorului de împământare a deconectorului nu poate fi acționat și nu este nevoie de o pregătire tehnică complicată, ceea ce face ca operația să fie extrem de simplă și să prevină eroarea de funcționare. Polul solid de etanșare este format din procesul APG de rășină epoxidică, care are proprietăți electrice și mecanice excelente

▶ Polul solid de etanșare este partea cheie a comutatorului, care este atât o parte izolatoare, cât și o parte de rulment. În același timp, îndeplinește cerințele tehnice de rezistență la căldură, rezistență la frig, rezistență la fisurare, rezistență mecanică ridicată și rezistență la izolare bună.

P Switchgear poate fi asamblat la fața locului și extins în voie, ceea ce evită inconvenientul transportului și instalării cauzate de mai multe grupuri de dulapuri. Desigur, dulapurile combinate pot fi, de asemenea, furnizate la cerere.

▶ Fractură de izolare reală vizibilă în mod clar.

▶ Întreaga serie de produse sunt proiectate într -un mod unificat, oferind o varietate de tipuri de dulapuri (întrerupător, comutator de încărcare, PT, bara de autobuz, bara de autobuz etc.) cerute de utilizatori, iar dimensiunile geometrice sunt complet consecvente.

▶ Cabinetul Switch are interfețe inteligente și poziții de instalare a senzorului, care pot îndeplini cerințele Smart Grid după ce a fost echipat cu echipamente inteligente.

▶ Busul principal adoptă autobuzul uscat standard din cauciuc din silicon.

▶ Deconectarea adoptă deconectare în trei stații, care este instalată pe partea autobuzului.

P

Determină că poate înlocui complet dulapul rețelei de inel de comutare SF6.

● Condiții de utilizare

◆ Temperatură ： -25 ~ 45 ℃

◆ Temperatură zilnică maximă: 35 ℃

◆ Gradul IP ： Sigiliu pentru caroserie încărcat IP67, Switch Cabinet Shell IP4X

◆ Aerul înconjurător al unității principale a inelului izolat cu gaz de protecție a mediului nu trebuie să fie în mod evident poluată de gazele combustibile corozive și vaporii de apă.

◆ Nu există un loc de vibrații violente frecvent, iar designul de asprime în părți dure îndeplinește diverse cerințe.

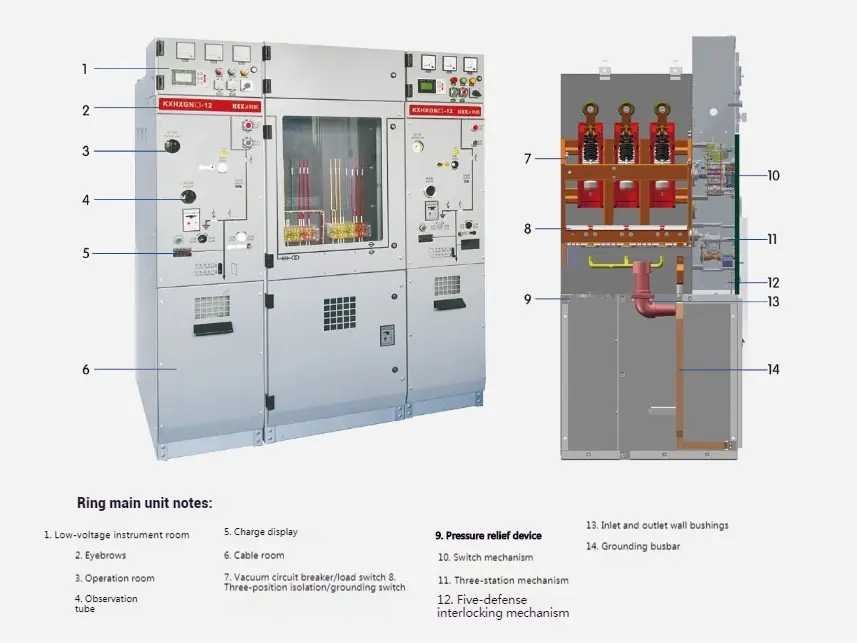

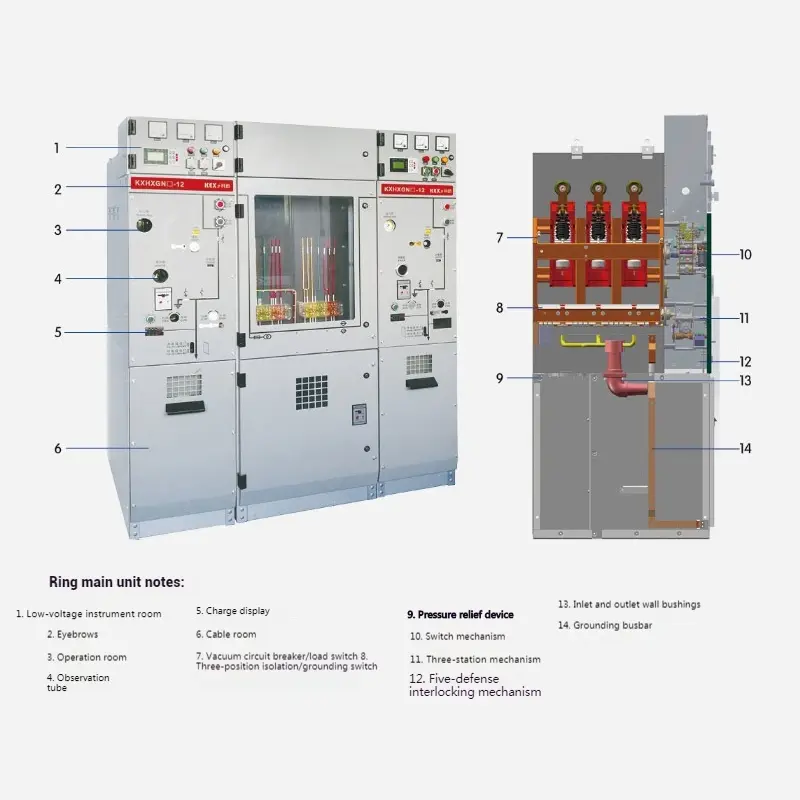

● Structura dulapului

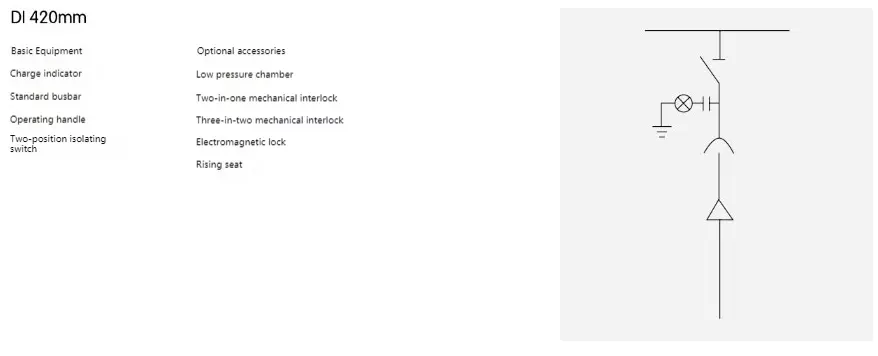

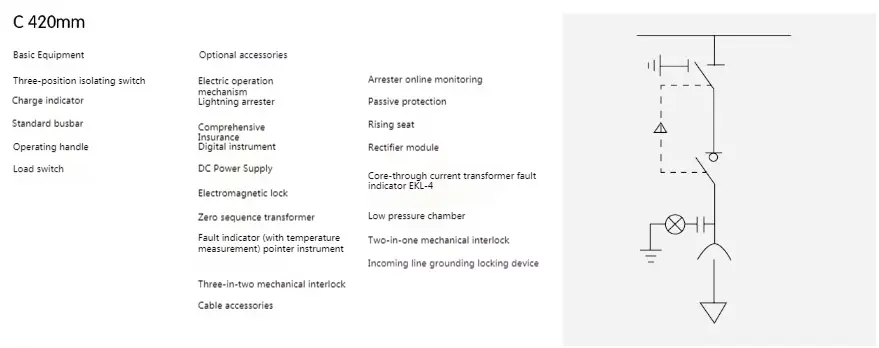

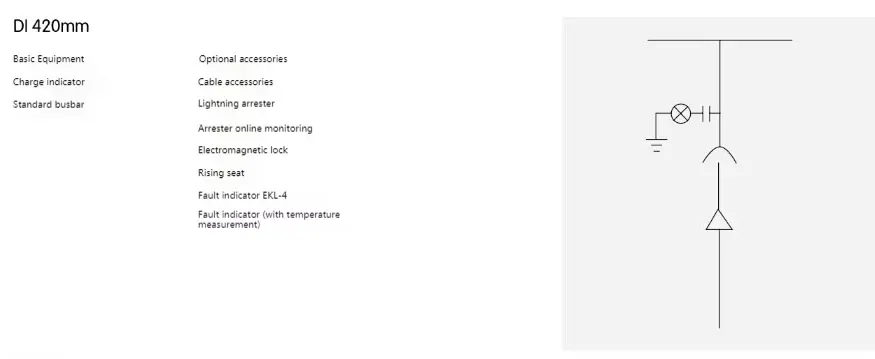

◆ Schema de configurare 1 a unității principale a inelului izolat cu protecție a mediului pentru protecție asupra mediului

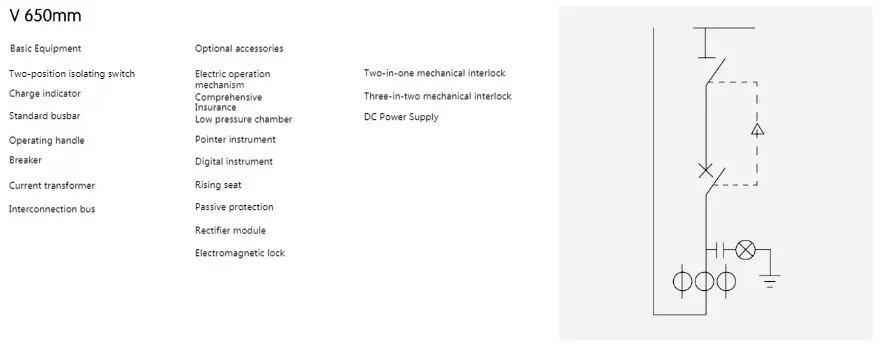

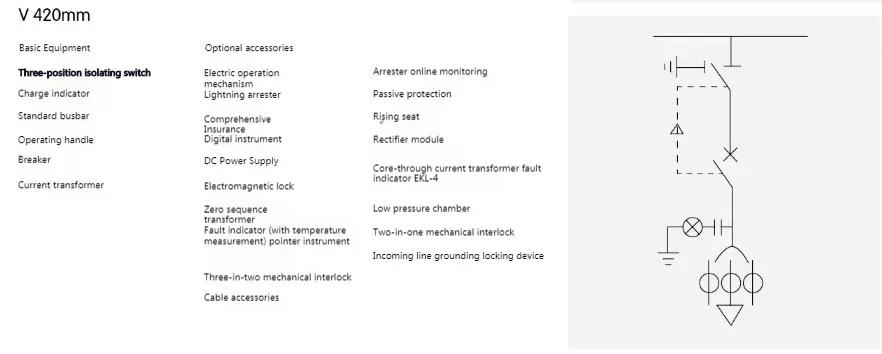

◆ Schema de configurare 2 a unității principale a inelului izolat cu protecție a mediului pentru protecție asupra mediului

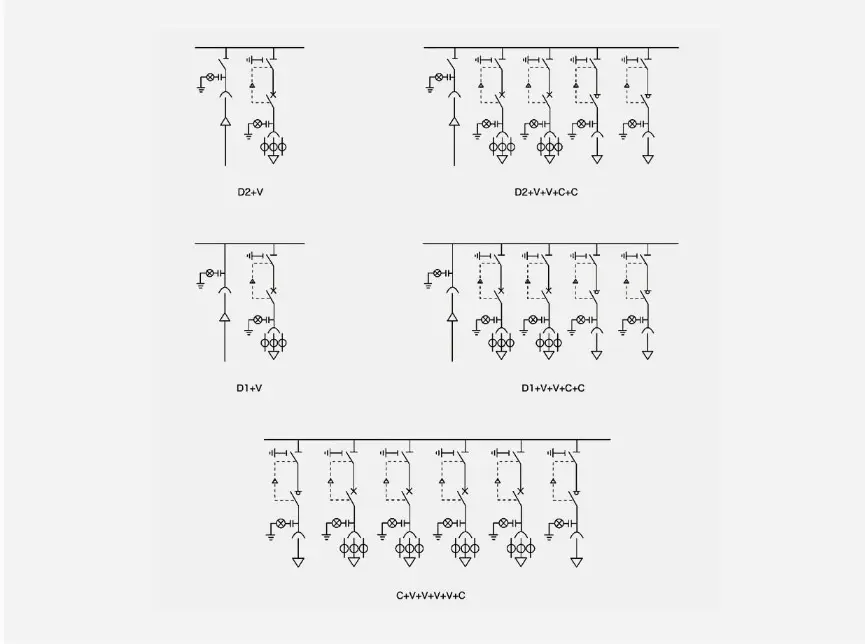

◆ Combinația tipică de schemă 1 de unitate principală a inelului izolat cu protecție a mediului pentru protecție asupra mediului

Notă ： Schemele de referință tipice de mai sus pot fi combinate în diferite moduri în funcție de nevoile utilizatorilor.

Combinație tipică de schemă 2 de protecție a mediului unitatea principală inel izolată cu gaz

Notă ： Schemele de referință tipice de mai sus pot fi combinate în diferite moduri în funcție de nevoile utilizatorilor.

● Comutați instrucțiunile de funcționare

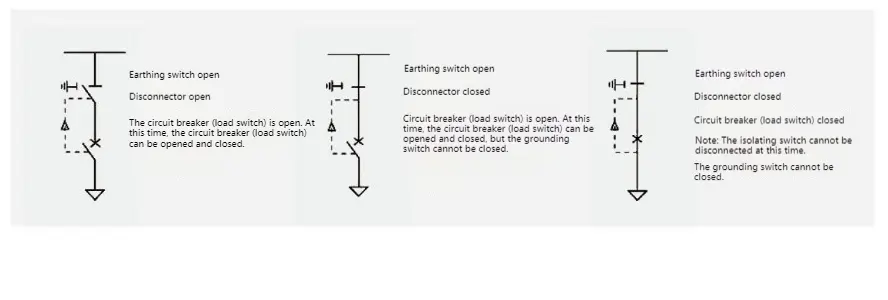

◆ Comutați starea de poziție și blocare

◆ Pași de funcționare

Transmisie de alimentare ： Agățați (închideți) ușile superioare și inferioare cu un întreruptor (întrerupător de încărcare) → Comutatorul de împământare cu un întrerupător de izolare → întreruptorul de circuit (comutator de încărcare) cu o transmisie de alimentare este completată.

Tăiere de putere ： întrerupător (comutator de încărcare) → Deconectare → Comutator de legare la pământ → întrerupător (comutator de încărcare) este descărcat (deschis) și ușa este înnegrită.

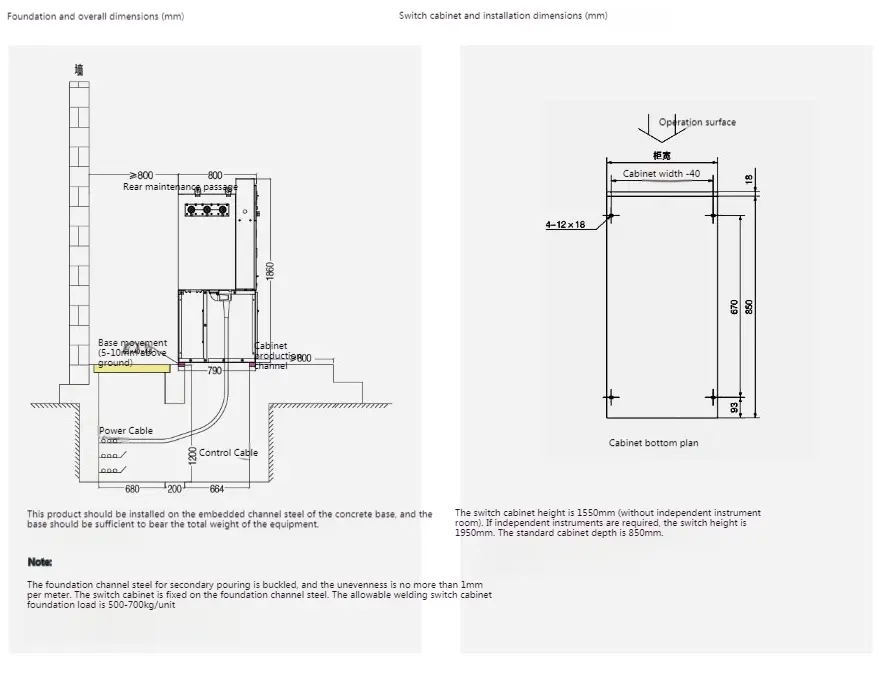

◆ Instrucțiuni de instalare
