De ce tot mai mulți clienți aleg C-GIS?

Ce este C-GIS?

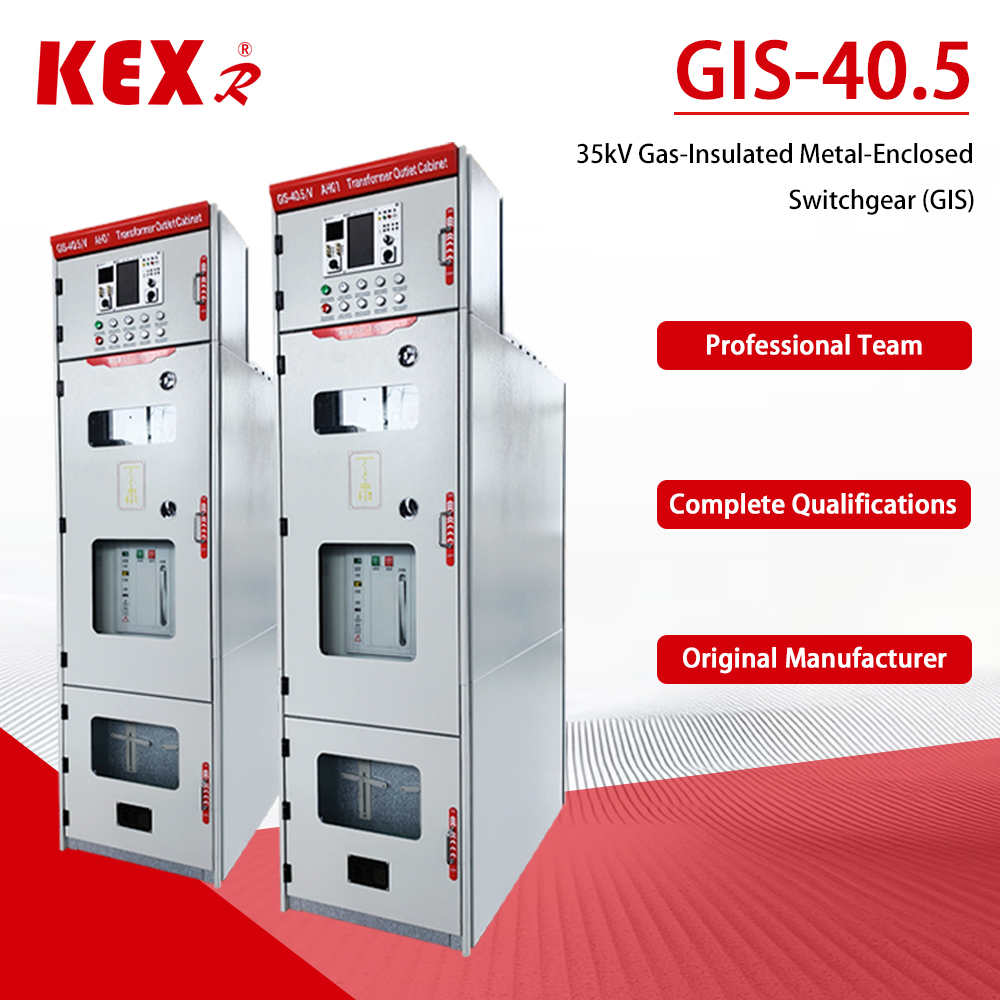

TheCabinet C-GIS 40,5kV(comună în sistemele de 35 kV) este o extindere cu succes a tehnologiei GIS la câmpul de medie tensiune. Conceptul său de bază de design este următorul:

1. Structură complet etanșă: toate piesele sub tensiune de înaltă tensiune sunt sigilate într-o cutie de gaz etanșată, sudată cu plăci de oțel inoxidabil, care este complet izolată de mediul exterior.

2.Izolație cu gaz: cutia de gaz este umplută cu gaz izolator pentru a înlocui aerul ca mediu izolator. Gazele izolante comune includ:

3.SF (hexafluorura de sulf): mediul tradițional de masă are performanțe excelente de izolare, dar se confruntă cu presiunea mediului din cauza efectului de seră ridicat.

4.Gaz de protecție a mediului: Pentru a îndeplini obiectivul „carbonului dublu”, piața a început să adopte aer uscat, azot (N) sau noi gaze de protecție a mediului ca alternative pentru promovarea dezvoltării ecologice.

5. Întrerupător de circuit în vid: Întrerupătorul central al aparatului de comutare adoptă de obicei un întrerupător în vid pentru a finaliza conectarea și deconectarea circuitului.

6.Design modular: produsul este compus din mai multe module standard (cum ar fi modulul întrerupător și modulul magistrală), care pot fi combinate în mod flexibil pe teren și ușor extinse.

Avantajele de bază și scenariile aplicabile

În comparație cu tradiționalul (panou izolat cu aer), 40,5 kV C-GIS are următoarele avantaje remarcabile, dar trebuie să acorde atenție și costului inițial ridicat:

1. Structură compactă, economisind spațiu: deoarece performanța izolației cu gaz este mult mai bună decât a aerului, dimensiunea dulapului este mult redusă. În comparație cu AIS de aceeași specificație, suprafața ocupată de C-GIS poate fi redusă cu mai mult de 50% sau chiar până la 76%, ceea ce este potrivit în special pentru stațiile urbane cu resurse de teren reduse.

2. Adaptabilitate puternică la mediu, siguranță și fiabilitate: designul complet etanșat îi permite să reziste la medii dure, cum ar fi altitudinea mare, umiditatea, ceața sărată, poluarea și condensul. Părțile sub tensiune nu sunt expuse, iar siguranța este ridicată. Chiar și sub presiune manometrică zero (scurgeri de gaz), un anumit nivel de izolație poate fi încă menținut.

3. Practic fără întreținere, reducând costurile de operare și întreținere: deoarece componentele de bază sunt izolate de mediul extern, ele sunt practic neafectate de praf și umiditate, atingând nivelul de bază fără întreținere.

4. Investiție inițială mai mare: Datorită utilizării de materiale și procese mai sofisticate (cum ar fi oțel inoxidabil, sudură robot, detectarea scurgerilor de heliu etc.), costul inițial de achiziție al C-GIS este de obicei mai mare decât AIS.

Cu aceste avantaje, C-GIS este utilizat pe scară largă în stații de amplificare pentru noi generații de energie (fotovoltaică, energie eoliană), transformarea rețelelor de distribuție urbană, tranzitul feroviar, clădirile înalte, întreprinderile industriale și miniere, centrele de date și substațiile în medii dure (cum ar fi altitudinea mare, zonele de coastă și zonele industriale cu poluare ridicată).

Caracteristici structurale și de proiectare

Pentru a asigura siguranța și fiabilitatea echipamentelor pe întreg ciclul de viață (până la 30 de ani sau chiar mai mult),40,5 kV C-GIS are următoarele caracteristici în proiectarea structurală și tehnologia de fabricație:

1. Protecție la nivel înalt: Nivelul de protecție al cutiei de aer atinge în general IP67, care poate rezista influenței imersiei pe termen scurt.

2.Proces de sudare de precizie: cutia de gaz este de obicei realizată din tablă de oțel inoxidabil 304 cu o grosime de 3 mm, care este sudată automat cu laser de către roboți pentru a asigura rezistența și etanșeitatea sudurii.

3.Detecție strictă a scurgerilor: după fabricație, detectorul de scurgeri cu spectrometru de masă cu heliu de înaltă precizie va fi utilizat pentru detectare pentru a se asigura că rata anuală de scurgere a gazului SF este ≤0,1%, iar unele produse de ultimă generație pot ajunge chiar și la ≤0,01%.

4. Integrare inteligentă: O nouă generație de cabinet GI inteligent are senzori încorporați, cum ar fi temperatura, descărcarea parțială, caracteristicile mecanice etc., care acceptă monitorizarea stării în timp real, controlul de la distanță și avertizarea timpurie a erorilor și este o parte importantă a realizării rețelei inteligente.
