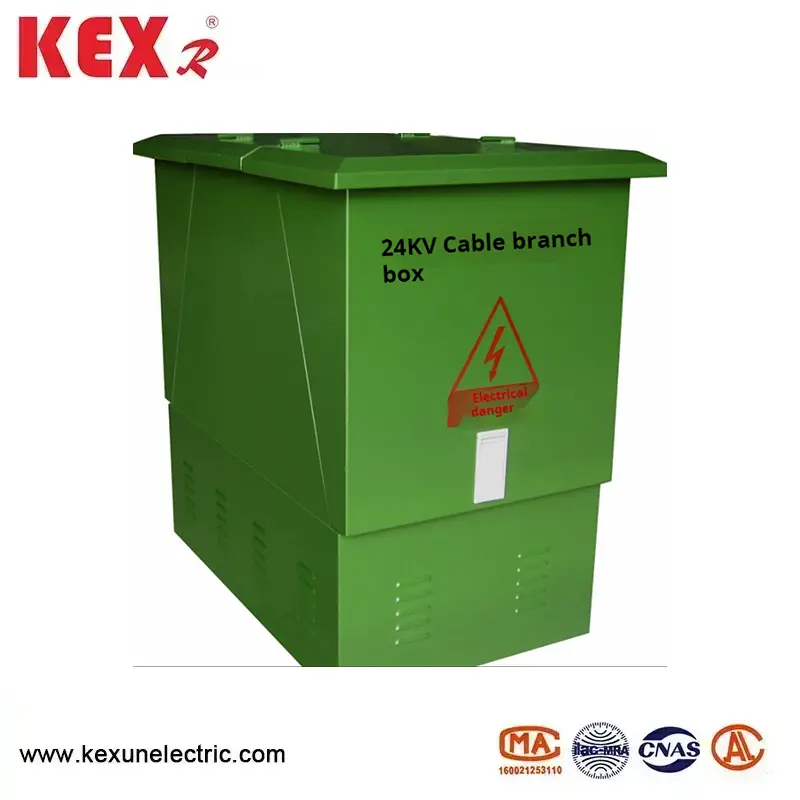

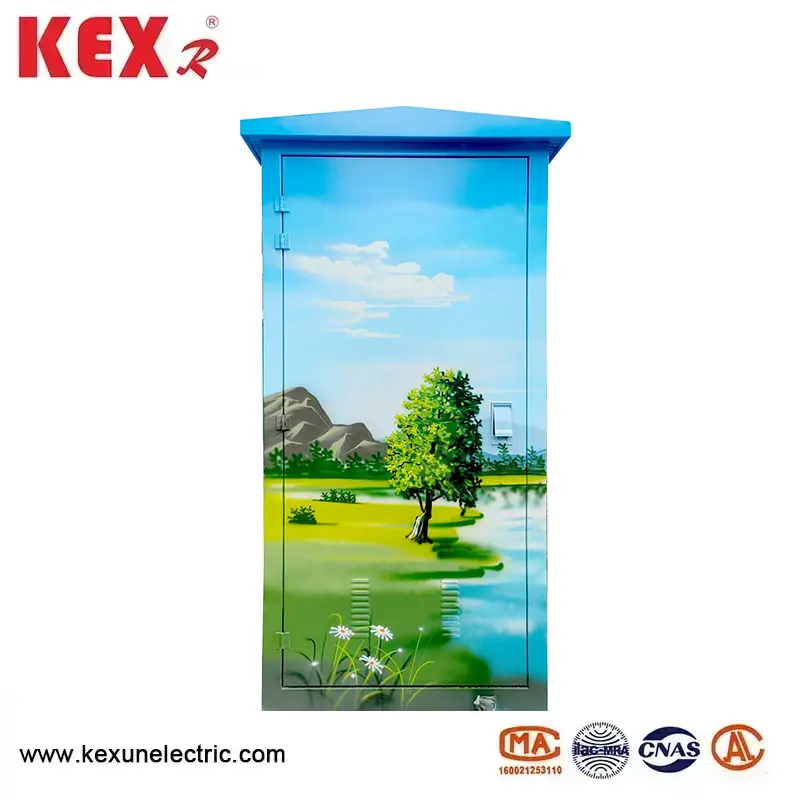

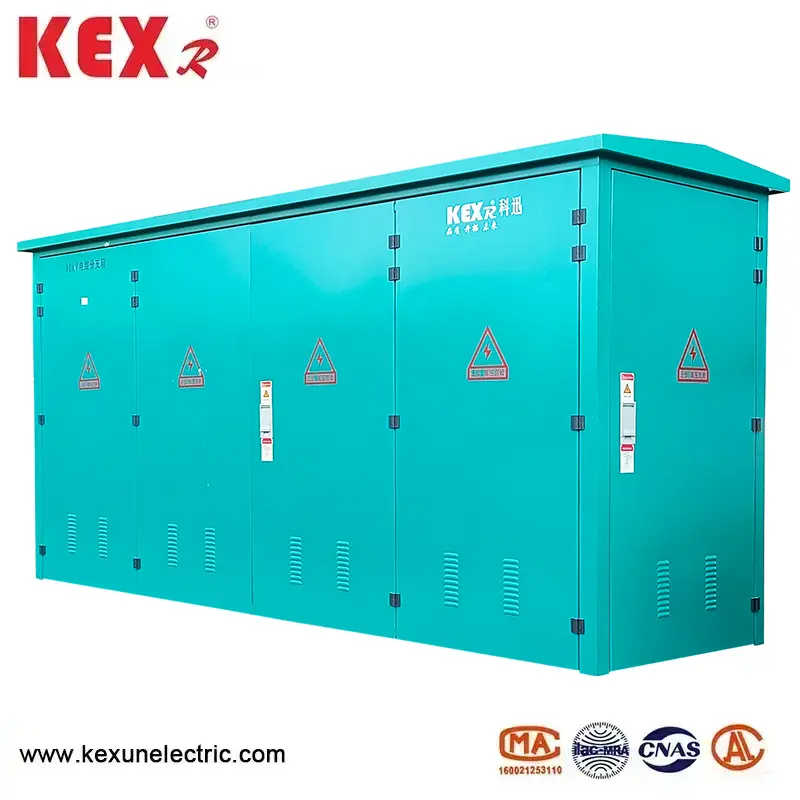

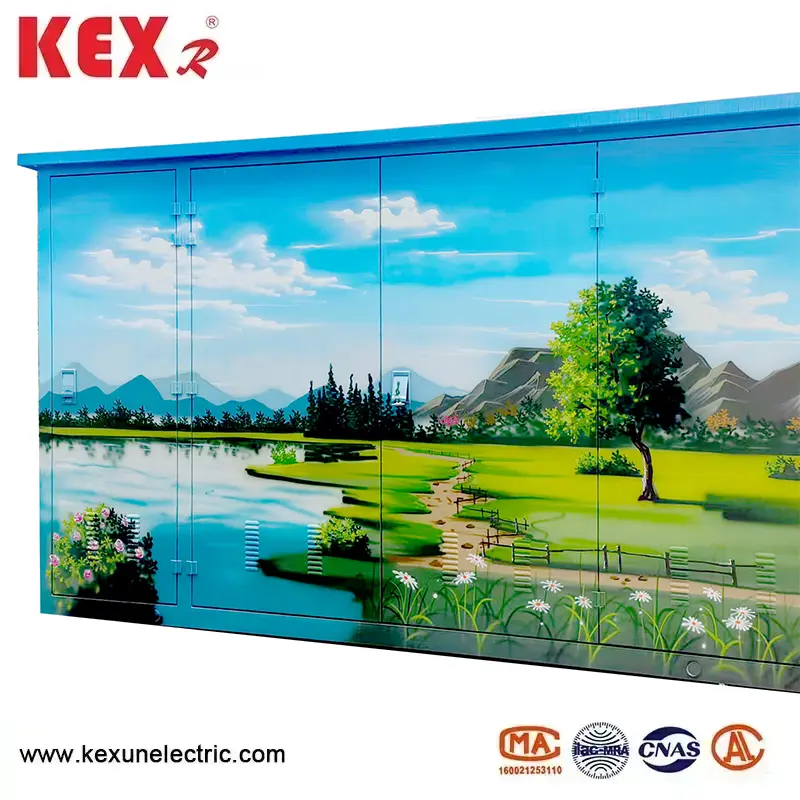

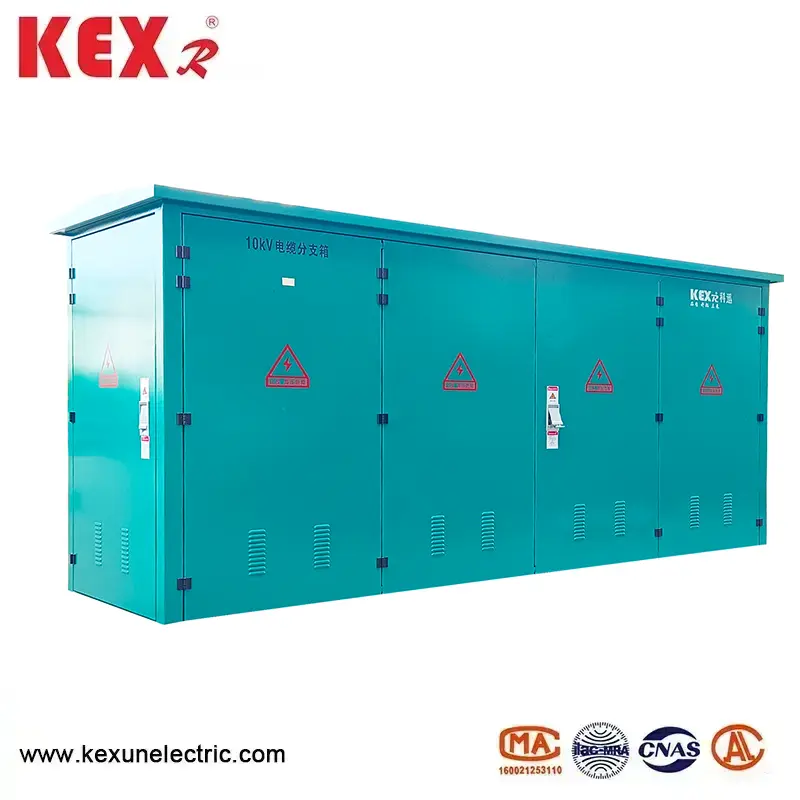

Cutie de separare a cablurilor de 24 kV

●Caracteristicile de bază ale cutiei de separare a cablurilor de 24 kV

▶ Gradul de tensiune: 24 kV Tensiunea nominală a casetei de separare a cablurilor este de 24 kV (conform standardului IEC 62271-200 sau GB/T 11022).

▶ Garnitură complet izolată: părțile sub tensiune sunt izolate cu izolație solidă sau gaz SF6, fără conductor expus, rezistente la praf și la apă (IP65/IP67).

▶Tehnologie de conectare în stil european: conectorii de cablu ecranat de tip T sau de tip cot sunt standard și este acceptat plug-in-ul live (sunt necesare instrumente speciale).

▶Extindere modulară: unitățile standard (cum ar fi 1 in, 4 out, 2 in și 6 out) pot fi combinate în mod flexibil pentru a sprijini extinderea ulterioară a capacității.

●Cutia de separare a cablurilor de 24 kV Structura tipică

▶ Cutia este fabricată din oțel inoxidabil/SMC, care este rezistent la coroziune și are un design exterior (-40℃~+70℃).

▶Magistrala izolată este realizată din cupru sau aluminiu, învelită cu un strat de izolație din cauciuc siliconic/EPDM, iar nivelul de izolație este ≥50kV (tensiune de rezistență a frecvenței de alimentare).

▶ Conector de cablu

Conector plug-in ecranat de 24 kV (cum ar fi tip RIP și izolație EPDM) cu punct de testare (opțional).

▶Dispozitivul de protecție poate fi echipat cu indicator de defecțiune de scurtcircuit, afișaj live și paratrăsnet.

Împământare cutie de sistem de împământare terminale de împământare + scut cablu, rezistență de împământare ≤4Ω.

●Scenarii tipice de aplicare ale cutiei de despărțire a cablurilor 24 kV Structura tipică

▶Nouă centrală energetică: prelevarea liniei colectoare de energie eoliană offshore de 24 kV.

▶ Parc industrial: ramură de cablu a motorului de înaltă tensiune sau a transformatorului.

▶Câmp minier/petrol: cutie de ramificație 24kV antiexplozie (Ex d IIC T4).

▶Rețea urbană de distribuție de înaltă tensiune: o schemă alternativă pentru dulapul de rețea cu inel de cabluri (economisirea spațiului)

●Condițiile de utilizare ale cutiei de separare a cablurilor de tip european 24KV

Temperatura ambientală a cutiei de distribuție prin cablu de tip european de 10KV: -30~40℃

Viteza vântului: echivalent cu 34 m/sl și nu mai mult de 700 Pal

Umiditate: umiditatea relativă medie zilnică nu este mai mare de 95%

Umiditatea relativă medie lunară nu este mai mare de 95%

 Rezistent la șocuri: accelerația orizontală nu este mai mare de 0,4 m/s², iar accelerația verticală nu este mai mare de 0,15 m/s²

Înclinația locului de instalare a cutiei de distribuție prin cablu de tip european: mai puțin de 3

Mediul de instalare: Aerul din jur nu trebuie poluat în mod evident cu gaze corozive, combustibile, vapori de apă etc., iar locul de instalare nu trebuie vibrat violent.

● Parametrul tehnic al cutiei de separare a cablurilor de tip european de 24 KV

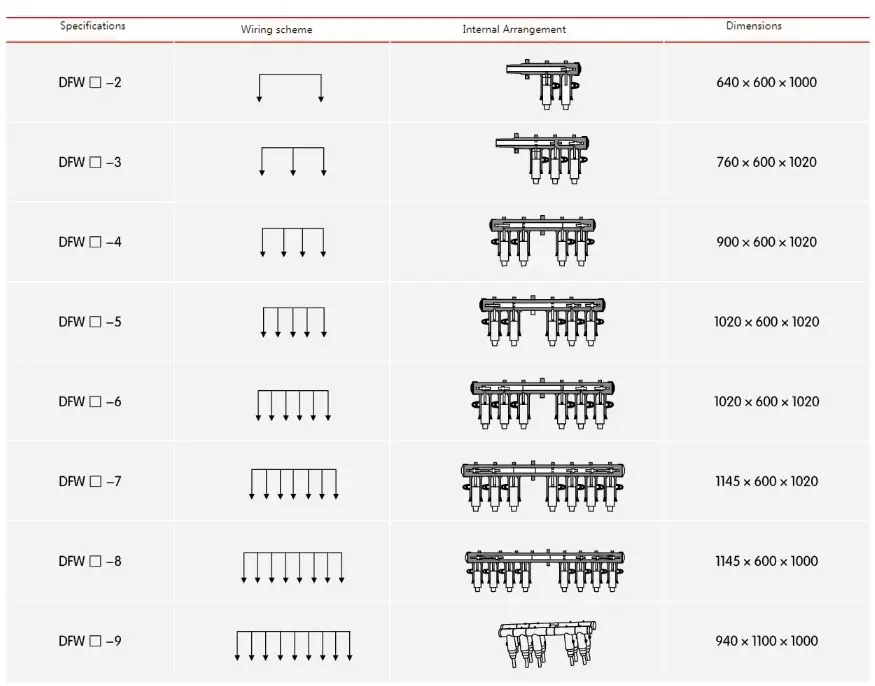

● Descrierea numărului de comandă a casetei de separare a cablurilor de tip european 24KV

FAQ

Î: MOQ-ul cutiei de ramificație de 24KV

R: Putem chiar să vindem 1 set.

Î: Garanția acestui tip de produs?

A:12 ~ 24 luni
