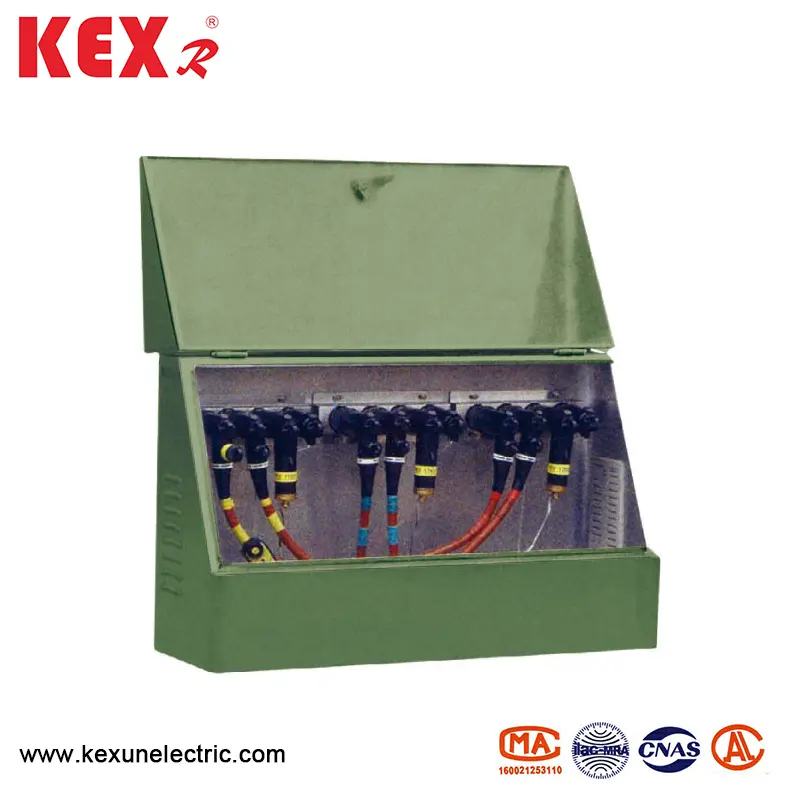

Cutie de cablu americană de 25kV

● Condiții de utilizare

Cutia de ramură americană de 25kV este potrivită pentru utilizare în următoarele condiții.

▶ Temperatura mediului: între -30 și 40 ℃

▶ Viteza vântului: sub 34m/s (mai puțin de 700pa)

▶ Umiditate: umiditatea medie zilnică mai mică de 95%; umiditatea medie lunară mai mică de 90%

▶Proof de șoc: Accelerația orizontală nu este mai mare de 0,4 m/s, iar accelerația verticală nu este mai mare de 0,15 m/s.

▶ Înclinarea locului de instalare: mai puțin de 3 °

▶ Mediul de instalare: Aerul înconjurător al cutiei de ramură a cablului american de tip DFW de tip DFW nu trebuie să fie în mod evident poluat de gazul coroziv, combustibil, vaporii de apă etc., și nu există vibrații violente la locul de instalare.

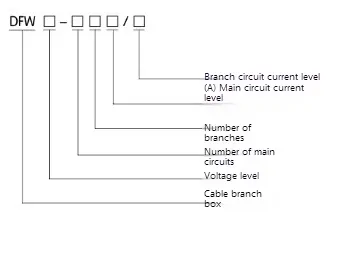

● sensul modelului

● Parametru tehnic

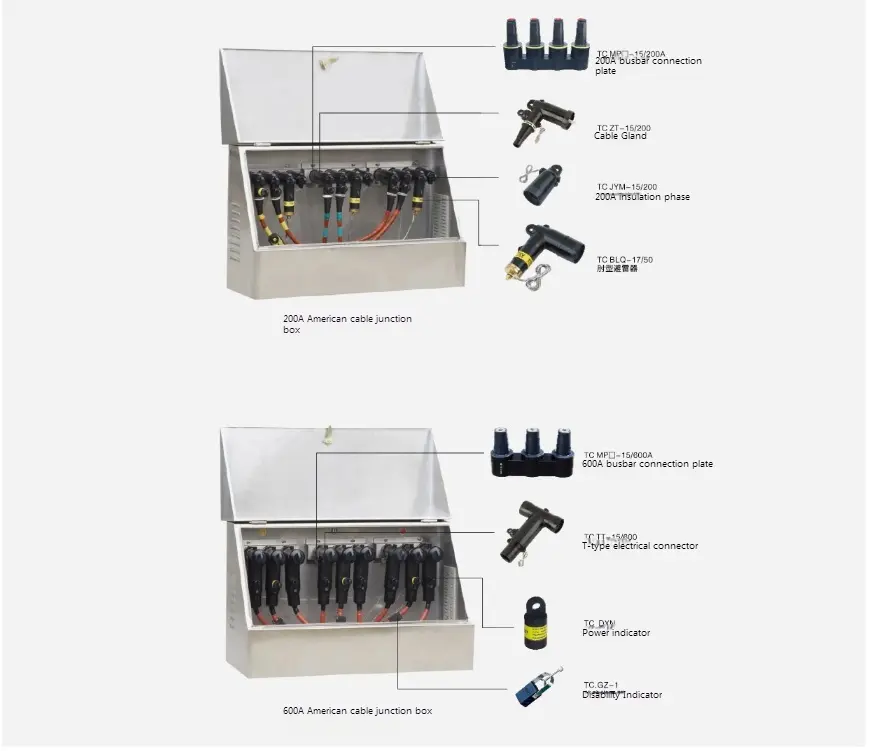

● Diagrama de exemplu a casetei de ramură a cablului american de 25kV

Dacă cutia de ramură a cablului american de 25kV nu poate fi plasată din cauza limitării site -ului, poate fi combinată direct de îmbinări de cablu pentru a forma mai multe ramuri de cablu (barele de autobuz nu sunt necesare, iar metoda de conectare este prezentată în exemplul următor) și plasat în șanțul cablului sau în alte locuri. Exemplul 1 Fiecare grup de patru linii de intrare și de ieșire (2 × 600A+2 × 200a) este format din doi conectori de cablu T-II, doi conectori de cot și un conector intermediar. Conectorul de cablu T-ⅱ 200a este conectat la conectorul cablului cotului (cealaltă parte este conectată la un dispozitiv de fixare de oxid izolat).

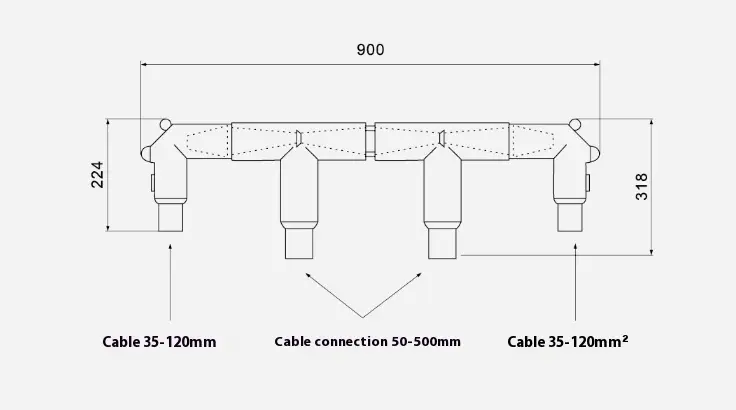

Consultați figura de mai jos pentru exemple de mărime ：

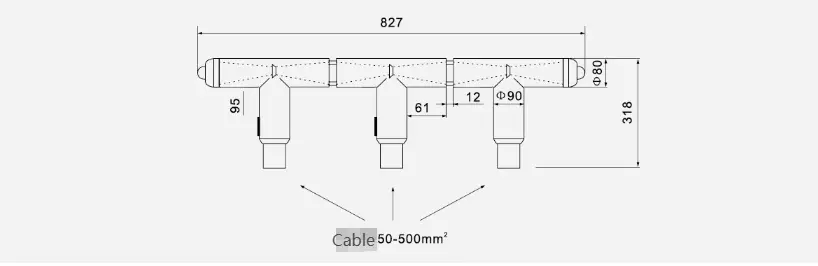

Exemplul 2 Trei linii de acces (3x600A) Fiecare fază este formată din trei conectori de cablu în formă de T și doi conectori de conectare intermediari. Consultați figura de mai jos pentru dimensiuni și exemple:

● Diagrama de exemplu
