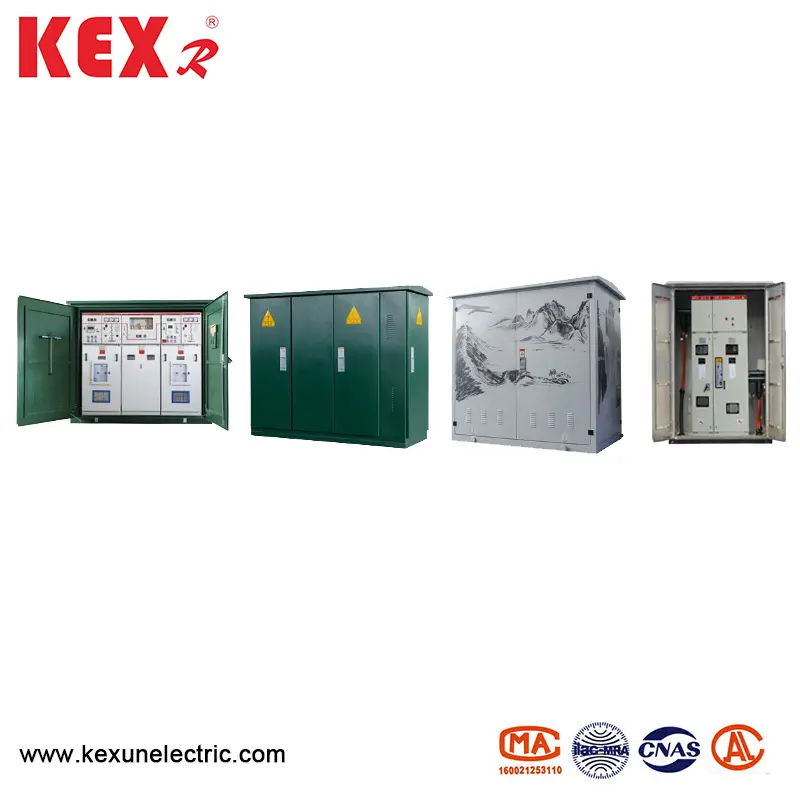

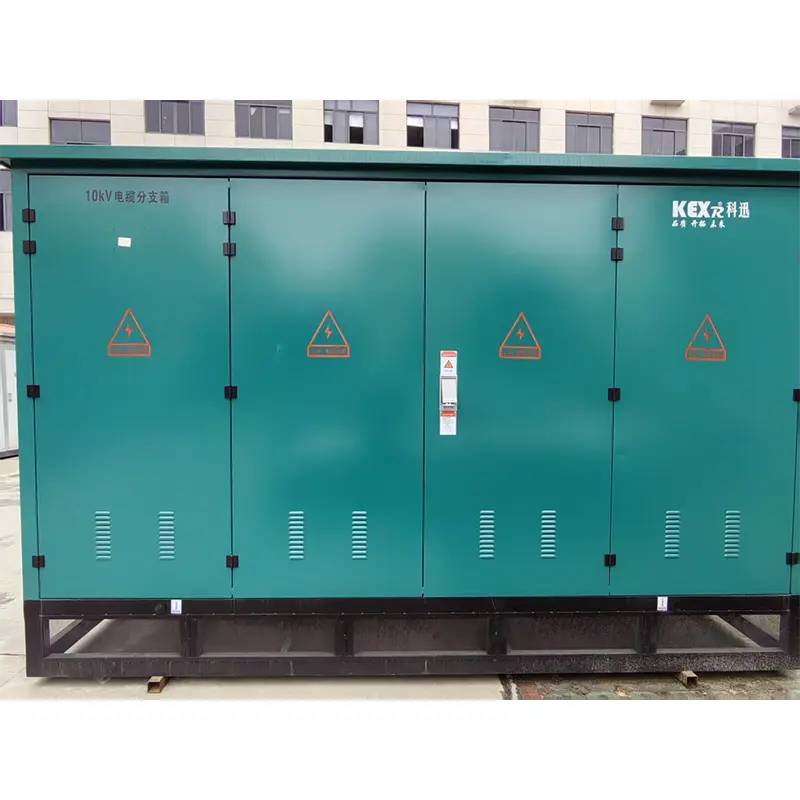

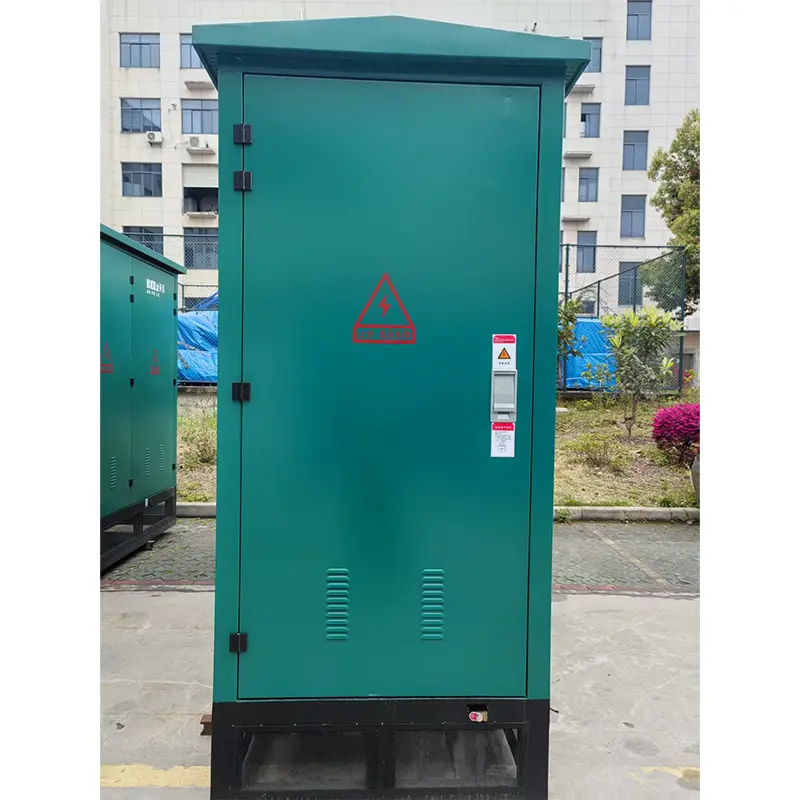

Cutie de ramură a cablului comutatorului de încărcare

● Prezentare generală a produsului

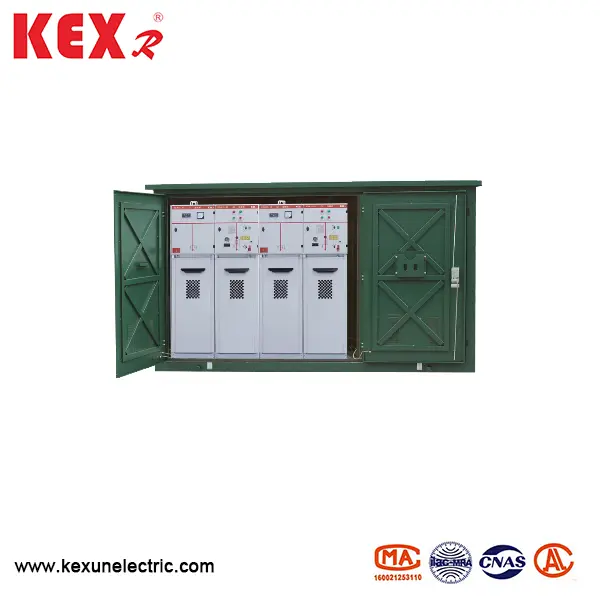

Cutia de ramură a cablului comutatorului de încărcare DFW este asamblată cu un întrerupător de încărcare SF6 cu trei stații, cu o separare ingenioasă a liniilor de intrare și de ieșire din stânga și dreapta, design structural minim și cea mai puternică funcție de configurare a cablului, cu până la 8 linii de intrare și ieșire. Cutia de ramură nu numai că păstrează avantajele casetei tradiționale de PAP, dar are și unele avantaje ale dulapului de rețea de inele, deci este un echipament ideal pentru reconstrucția rețelei urbane. Dimensiuni mici, fără întreținere, economie tehnică bună, fiabilitate ridicată, instalare simplă și utilizare convenabilă. Cutia de ramură a cablului cu comutator de încărcare SF6 este caracterizată prin faptul că există trei compartimente în cutie, dintre care unul este sigilat, iar compartimentul sigilat este umplut cu gaz de sulf micro-presurizat hexafluorură, în care mai mult de un grup de încărcături sunt oprite simultan. Mecanismul de funcționare al întrerupătorului de încărcare este situat în compartimentul de acționare de funcționare și există stâlpi de cablu și terminale de cablu în compartimentul de cablu, iar bornele de cablu sunt conectate cu întrerupătorul de încărcare. Întrerupătoarele de încărcare din compartimentul închis al comutatorului de încărcare sunt întrerupătoarele de încărcare dinamice dinamice și statice de contact static, iar arborele rotativ al fiecărui întrerupător de încărcare este fixat pe un sector simetric în jurul arborelui cu trei straturi. Cablurile din compartimentul cablului sunt grupate în trei faze, iar cele trei terminale de cablu din fiecare grup sunt distribuite în paralel și oblic în jos, la rândul său. Fiecare terminal de cablu este conectat vertical cu linia de pile de cablu, iar cele trei linii de pile de cablu sunt paralele între ele. Compartimentul închis are o conductă de reducere a presiunii.

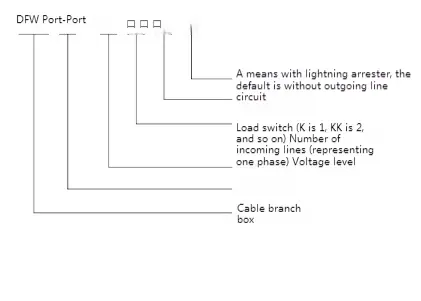

● sensul modelului

● Parametru tehnic

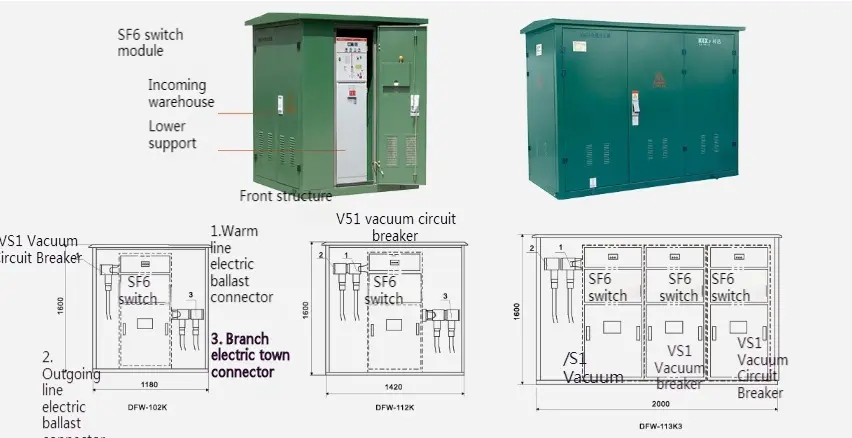

● Diagrama conturului

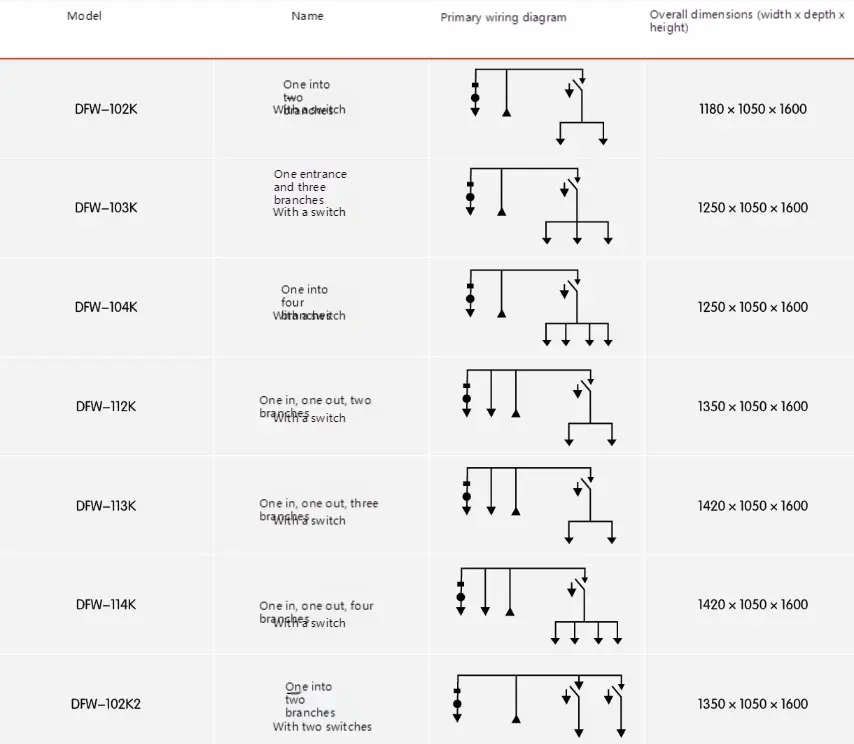

● Schema tipică a schemei de cablare

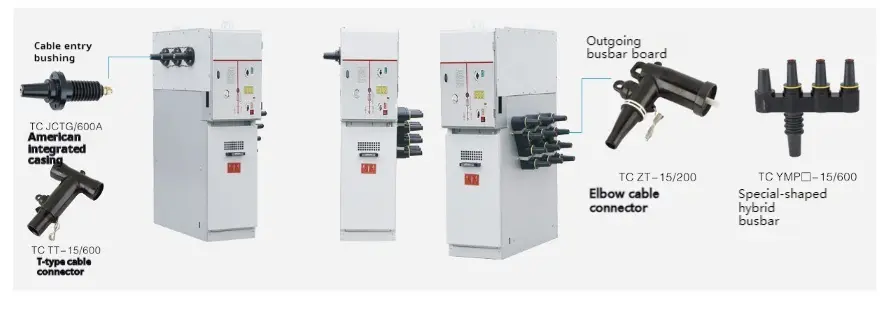

● Diagrama schematică a cutiei de ramură a cablului cu comutator de încărcare SF6

● Cutie de ramură a cablului de comutator de încărcare cu întrerupător de încărcare în vid (întrerupător de vid)

Adoptați ansamblul intern de înaltă calitate a comutatorului de încărcare de vid, separați în mod inteligent liniile de intrare și de ieșire din stânga și din dreapta, cel mai mic design structural, cea mai puternică funcție de configurare a cablului și liniile de intrare și de ieșire pot ajunge la 8 canale. Cutia de ramură nu numai că păstrează avantajele casetei tradiționale de PAP, dar are și unele avantaje ale dulapului de rețea de inele, deci este un echipament ideal pentru reconstrucția rețelei urbane. Dimensiuni mici, fără întreținere, economie tehnică bună, fiabilitate ridicată, instalare simplă și utilizare convenabilă. Cutia de ramură a cablului cu comutator de încărcare în vid (întrerupător de vid) este caracterizată prin faptul că există trei compartimente în cutie, dintre care unul este sigilat, iar mecanismul de funcționare al întrerupătorului de încărcare este situat chiar în fața cutiei de ramură, care poate realiza o funcționare manuală sau electrică. Există mize de cablu și borne de cablu în compartimentul cablului, iar bornele de cablu sunt conectate cu întrerupătorul de încărcare. Compartimentele de cablu pot fi protejate cu siguranțe, dacă este solicitat de schema de proiectare, iar schema de proiectare este diversificată, ceea ce poate realiza funcțiile de telemetrie, telecomandă și comunicare la distanță.

◆ Parametru tehnic

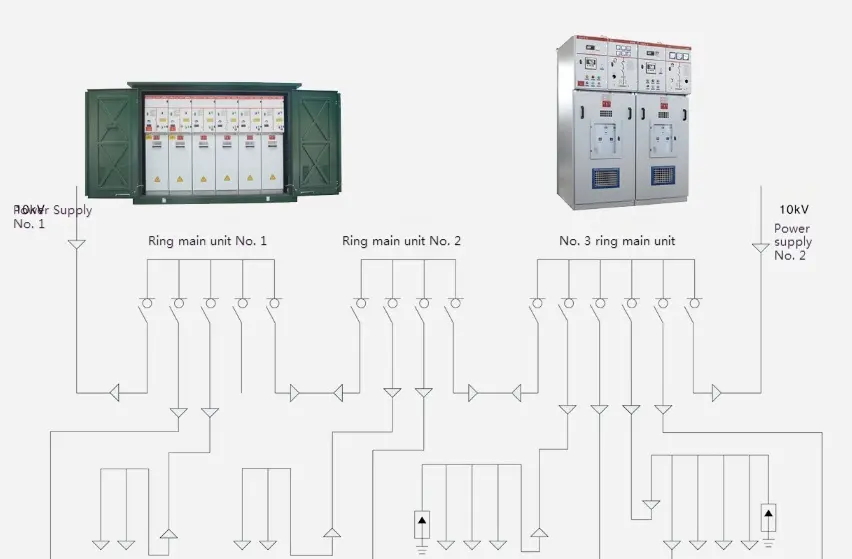

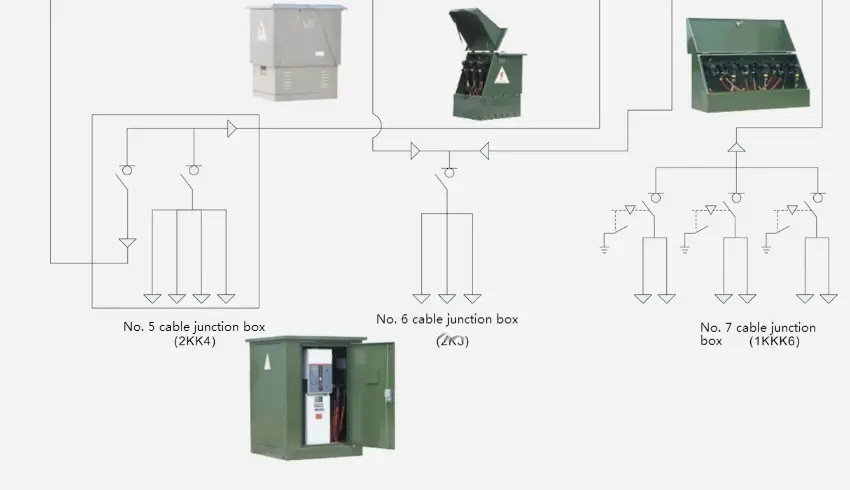

● Diagrama tipică a sistemului primar
