Stația subterană

● Prezentare generală a produsului

Substația de subteran de peisaj de tip YBD-12 se conformează conceptului de proiectare ecologică urbană, ocupă o zonă mică și înfrumusețează mediul înconjurător. Este potrivit pentru drumurile cu portbagaj urban, zone rezidențiale, aeroporturi, stații, drumuri în afara și alte locuri și va deveni tendința transformării echipamentelor de rețea de distribuție urbană.

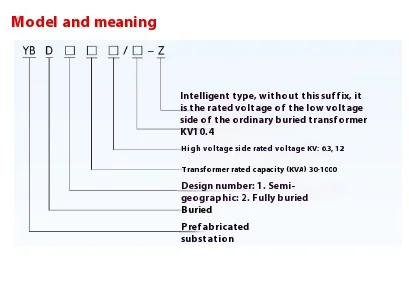

● Explicația modelului de tip YBD-12 peisaj subteran subteran

În comparație cu stația tradițională de cutii, subterană subterană are următoarele avantaje evidente ：

▶ Estetica și armonia mediului

Substația obișnuită a cutiei ocupă o suprafață mare, care nu se poate coordona bine cu mediul înconjurător, iar stația subterană are o cutie de distribuție mică, care nu va afecta mediul înconjurător.

▶ Economisirea energiei

Economisirea energiei și reducerea consumului a devenit consensul întregii societăți. Transformatoarele preferate pentru stația de subteran de peisaj de tip YBD-12 sunt transformatoare cu pierderi scăzute, cum ar fi seria S11, seria S13 și seria SBH15 pot fi selectate în funcție de cererea și oferta utilizatorilor.

▶ Reducerea zgomotului

Zgomotul transformatorului provine din miezul de fier, iar înălțimea de la sol în transformatorul de cutii comune este în general de aproximativ 1,2 m, ceea ce afectează cu ușurință somnul oamenilor. Subterația subterană de peisaj de tip YBD-12 este instalată în ansamblu în ansamblu, iar zgomotul său poate fi, evident, redus, ceea ce are un impact redus asupra rezidenților.

▶ Creați valoare pentru clienți

Substația subterană de peisaj poate fi complet prefabricată în Kexun, cu un ciclu de producție scurt, investiții mici și efect rapid. Substația subterană instalată pe drumurile principale urbane și pe autostrăzi este un dispozitiv de comutare a cutiei de lumină publicitară pe sol, iar poziția sa de publicitate Light Box va oferi beneficii publicitare pentru clienți pentru o lungă perioadă de timp.

▶ Automatizare mare

Subtența subterană de peisaj de tip YBD-12 poate raporta starea de operare a comutatorului de înaltă tensiune și de joasă tensiune către controler prin intermediul dispozitivului de măsurare și control cuprinzător folosind tehnologia de rețea wireless GPRS, care facilitează foarte mult funcționarea și utilizarea stației.

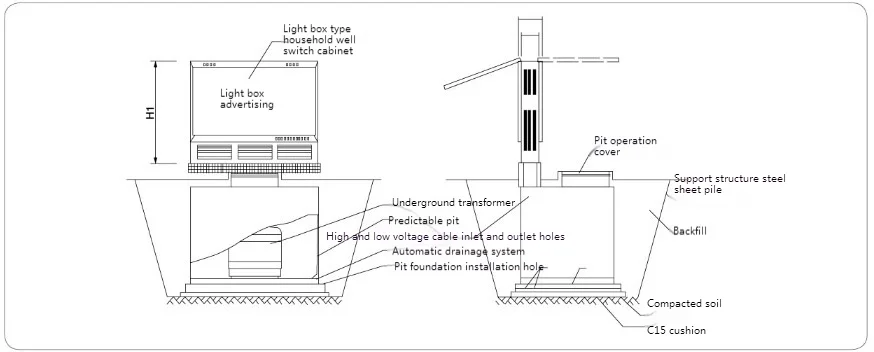

● Diagrama de instalare a Tipului YBD-12 peisaj subteran subteran

Nota:

1. Dimensiunile de mai sus sunt doar pentru referință. Vă rugăm să consultați desenele furnizate de producător atunci când comandați dimensiunile reale.

2. Produsul este format din transformator subteran, dulap de comutatoare exterioare cu cutie ușoară și groapă prefabricată. Este un set complet de echipamente pre-asamblate în fabrică, iar cabinetul de comutare a cutiei ușoare este confecționat din oțel inoxidabil;

3. Groapa prefabricată este complet sigilată și rezistentă la apă, suprafața capacului superior a gropii este decorată cu plăci de podea pătrate, iar cutia inferioară a gropii este confecționată din ceramică metalică, care este supusă unui tratament anti-coroziune în conformitate cu cerințele de GB/T19285 „inspecția la inginerie de coroziune a conductelor de oțel îngropate”;

4. Capacul superior al gropii este prevăzut cu o gaură deschisă. După deschiderea gaurii, aceasta este susținută și poziționată de un cilindru. Prin gaură, lucrătorul transformatorului subteran poate fi observat și operat pentru a intra în groapă pentru conexiunea la siguranța cablurilor.

5. Se sugerează ca șuruburile de explozie să fie încorporate în funcție de dimensiunea fundației gropii. După ce groapa este pe loc și fixă, remedierea solului în funcție de orizont, apoi plantați gazon.

● Design desene din două scheme tipice

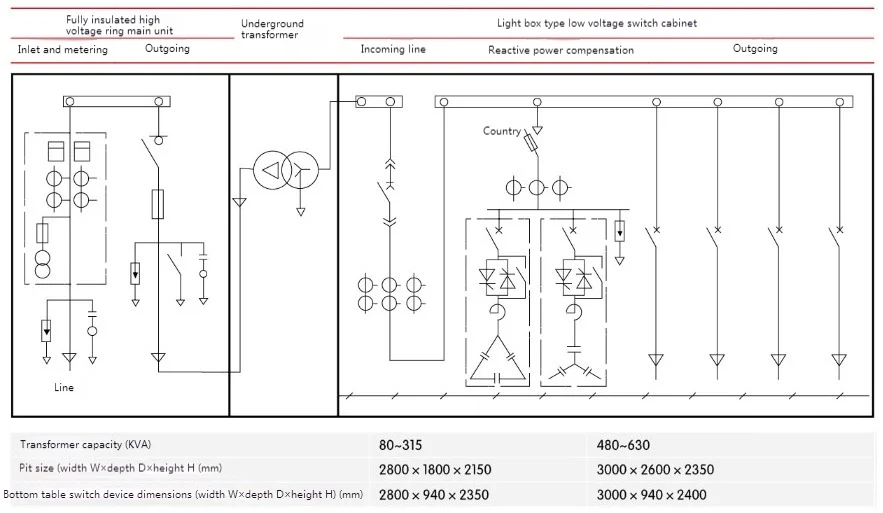

◆ Inel HV Main unuiy+transformator subteran+contorizare de joasă tensiune ：

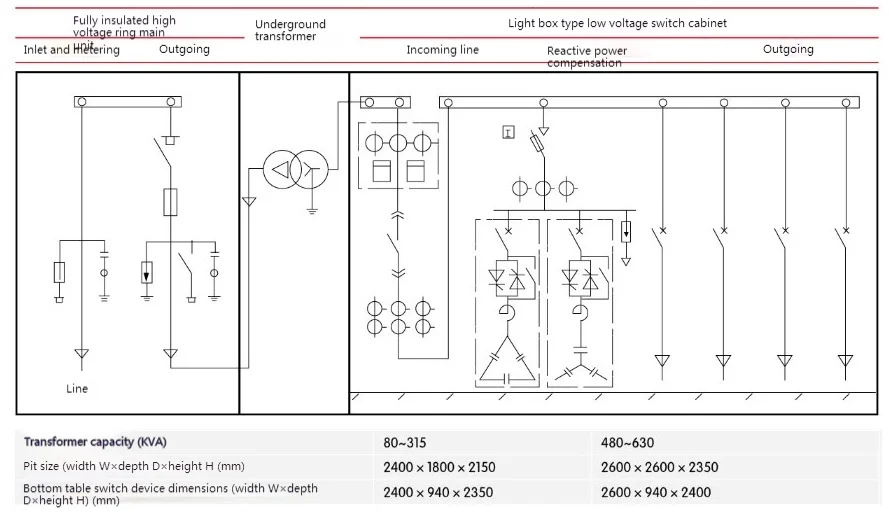

◆ UNITATEA PRINCIPALĂ DE RING HV+Contorizare de înaltă tensiune+Transformator subteran+Alimentator LV ：
