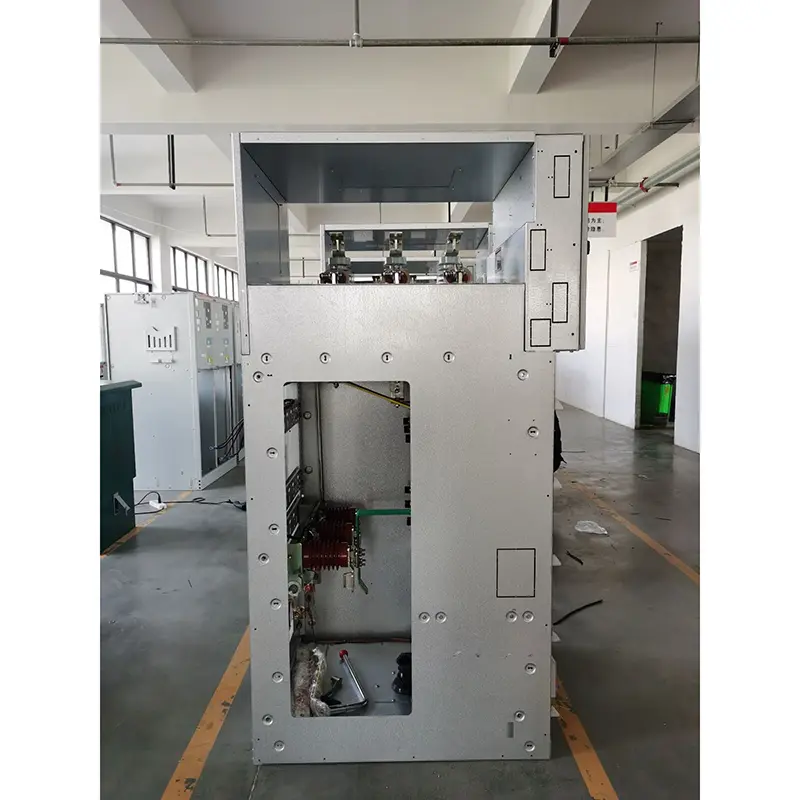

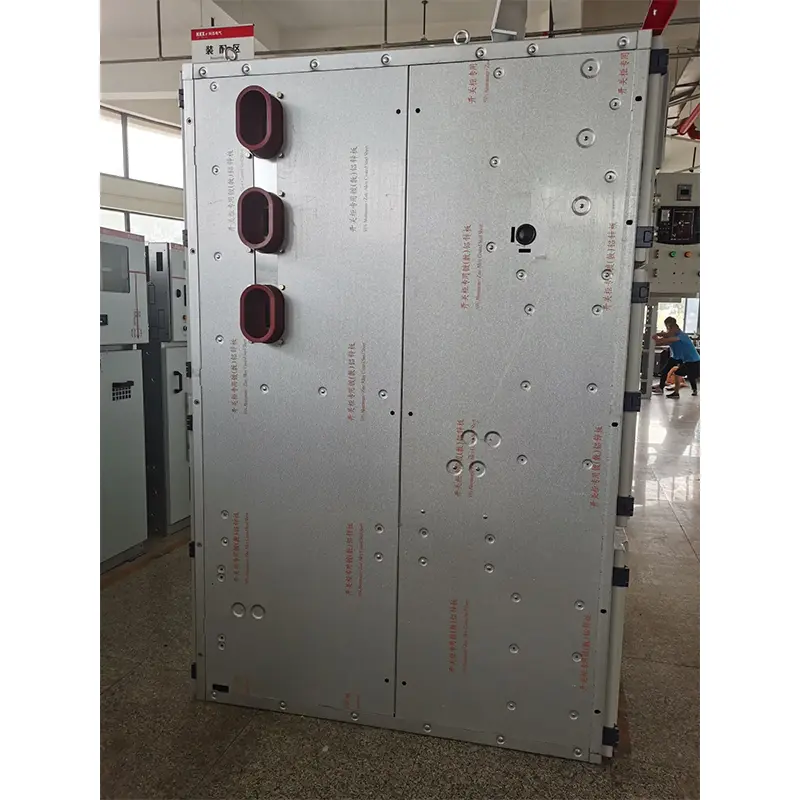

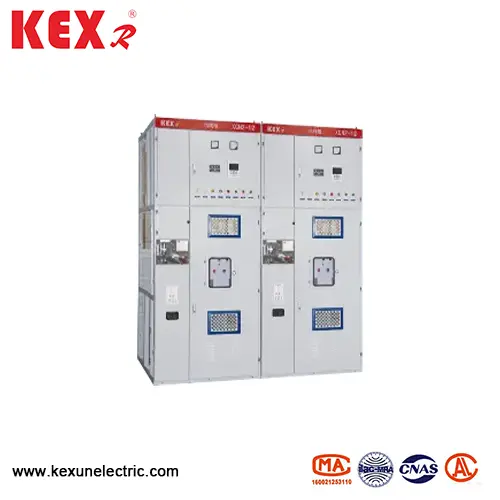

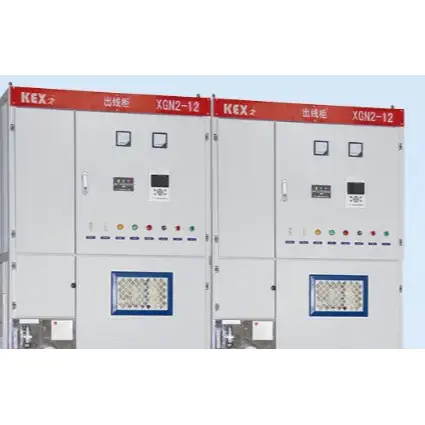

Tipul cutiei fixe de comutator închis cu metal fix

● Folosirea condițiilor

P

-25 ~ 40 ℃ (interior)

▶ Altitudine: sub 1000m

▶ Umiditatea relativă medie zilnică nu este mai mare de 95%, iar umiditatea relativă medie lunară nu este mai mare de 90%

▶ Cutremurul nu trebuie să depășească magnitudinea 8

▶ Comutatorul de tip XGN2-12 Tipul cu cutie fixă ​​este instalat într-un loc fără foc, explozie, poluare gravă, coroziune chimică și vibrații violente.

● Parametru tehnic

◆ Dispozitiv anti-eroare

Funcția „Cinci prevenții” este de a împiedica împărțitorul întrerupătorului de circuit și închis din greșeală; Prevenirea misoperarii la sarcină și a misoperarii comutatorului de izolare; Împiedică închiderea comutatorului de împământare atunci când este încărcat; Împiedică pornirea comutatorului de împământare atunci când este închis; Împiedicați să intre în intervalul încărcat din greșeală.

Acest comutator de tip XGN2-12 tip cutia fixă ​​din metal închis adoptă modul de blocare mecanic obligatoriu, iar dispozitivul de blocare este compus din componente principale, cum ar fi suport, disc, panou, placă de blocare, mâner, tijă de conectare etc., care are caracteristicile performanței fiabile, funcții complete, structură simplă și funcționare convenabilă, obținând astfel „cinci prețuri de precauție” pur și simplu și efectiv:

▶ Comutatorul de control (comutatorul KW) cu flop roșu și verde este utilizat în schema întreruptorului pentru a împiedica împărțitorul întrerupătorului

▶ Numai după ce întrerupătorul este într -adevăr rupt, mânerul mic poate fi scos din poziția „de lucru” și apelat la poziția „spargere și blocare”; Deschiderea și închiderea comutatorului de izolare; Preveniți între deschiderea și închiderea comutatorului de deconectare cu 7 sarcini. Reversibilitatea blocării și anti-blocare are funcții duble anti-misoperare, adică atunci când mânerul mic se află în poziția „de blocare de rupere”, doar deconectoarele superioare și inferioare pot fi pornite și oprite, dar întrerupătorul nu poate fi pornit și oprit, evitând astfel misoperarea întrerupătorului de circuit

▶ Când întrerupătorul și deconectoarele superioare și inferioare sunt în stare închisă, iar mânerul mic este în poziția „de lucru”, ușile dulapului din față și din spate nu pot fi deschise, astfel încât să le împiedice să intre în intervalul viu din greșeală

▶ Când deconectoarele superioare și inferioare nu sunt deschise, întrerupătorul de împământare nu poate fi închis, iar mânerul mic nu poate fi transformat din poziția „ruperii și blocării” în poziția „întreținere”, ceea ce poate împiedica agățarea firului de împământare cu electricitate

▶ Dacă întrerupătorul de legare la pământ nu este deschis, deconectoarele superioare și inferioare nu pot fi închise, ceea ce poate împiedica închiderea firului de legare la pământ și deconectoarele superioare.

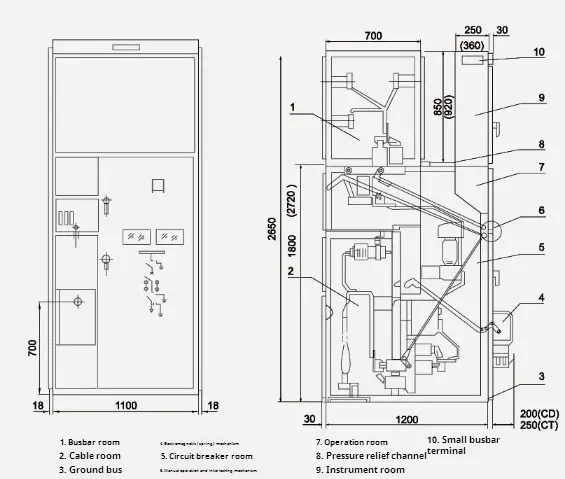

● XGN □ -12/07D Desen contur

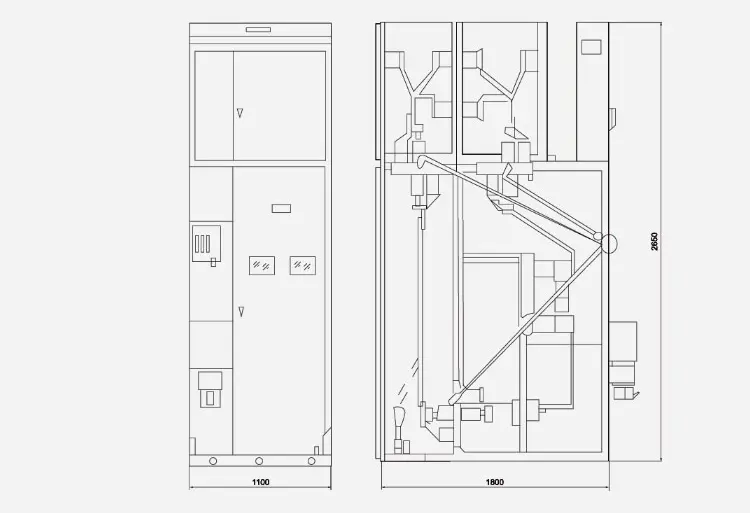

● XGN □ -12 (ieșirea cablului de bypass) Desen contur

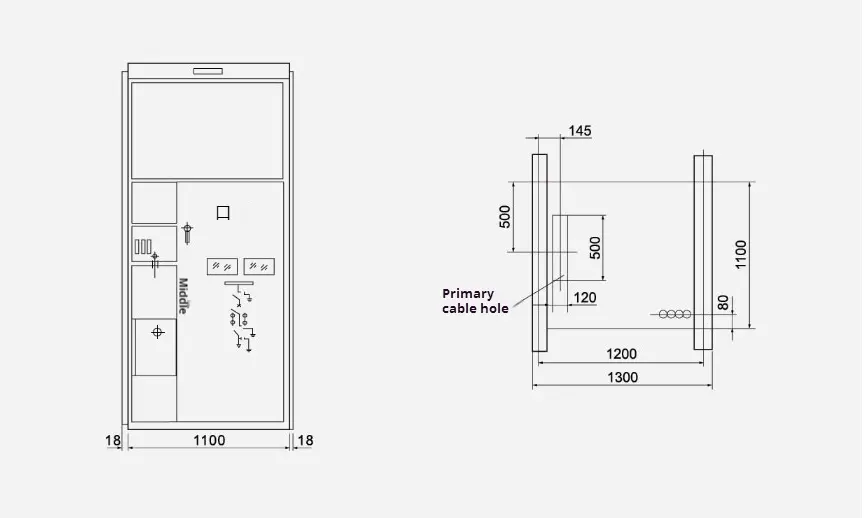

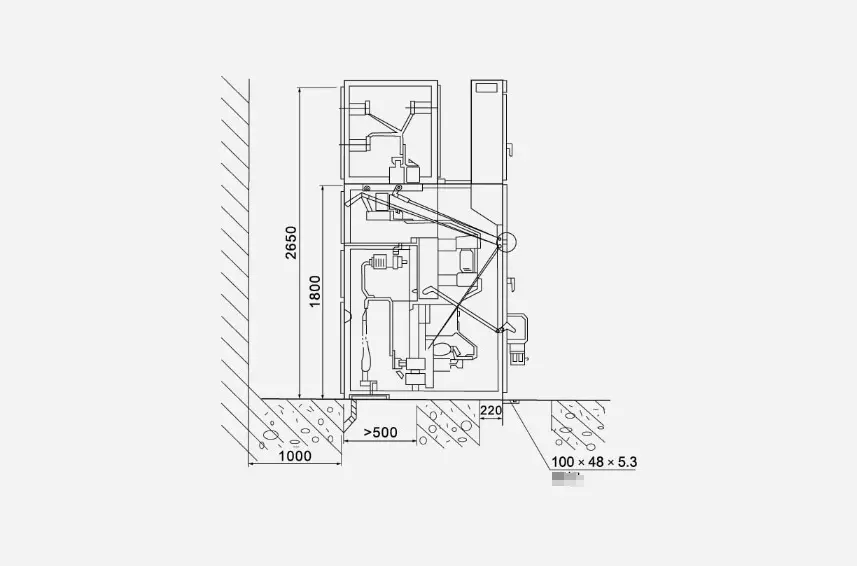

● Desen de instalare a dimensiunii generale
