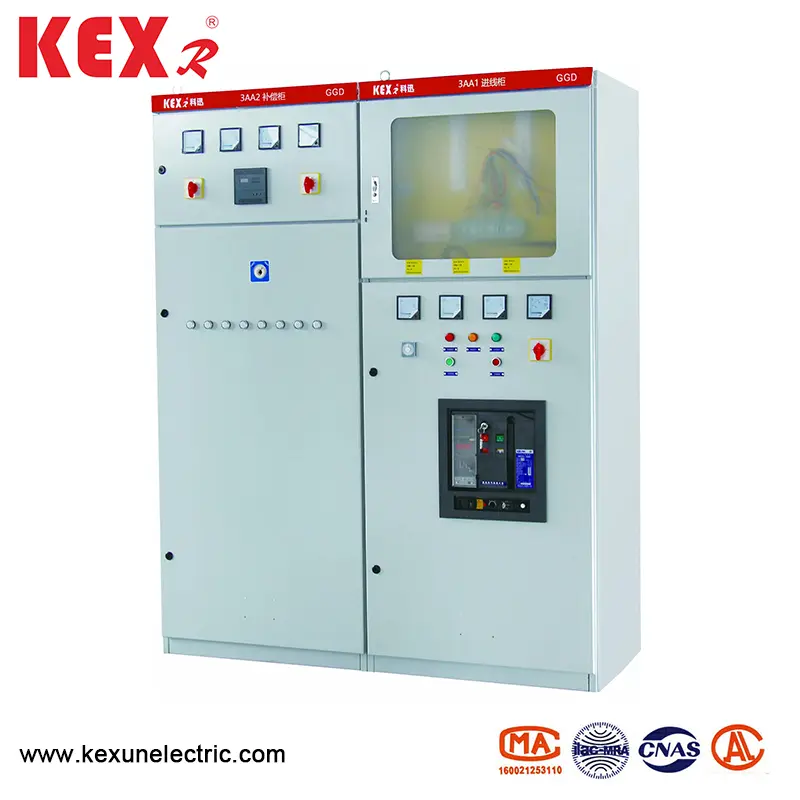

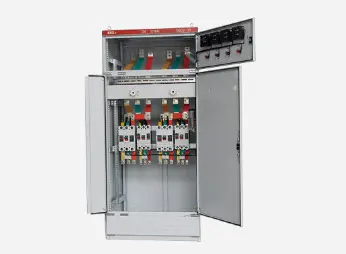

Dulap de distribuție de joasă tensiune AC

● Zona de aplicație

Cabinetul de distribuție de joasă tensiune GGD AC este un nou tip de cabinet de distribuție de joasă tensiune proiectat pe principiul siguranței, economiei, raționalității și fiabilității în funcție de cerințele superiorilor competenți ai Ministerului Energiei și a majorității utilizatorilor de energie și a departamentelor de proiectare. Produsul are caracteristicile capacității ridicate de rupere, stabilitate dinamică și termică bună, schemă electrică flexibilă, combinație convenabilă, serie, practicabilitate puternică, structură nouă și nivel ridicat de protecție și poate fi utilizat ca produs actualizat al comutatorului de joasă tensiune. Dulapul de distribuție de joasă tensiune GGD AC se conformează IEC439 Switchgear de joasă tensiune și ControlGear, GB7251 Switchgear de joasă tensiune și alte standarde.

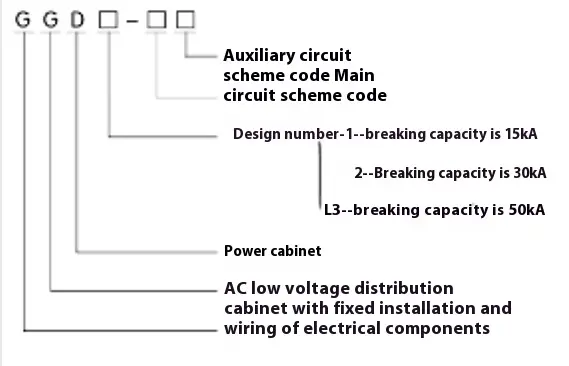

● sensul modelului

● Performanță electrică

◆ Parametri electrici de bază

◆ Schema principală a circuitului

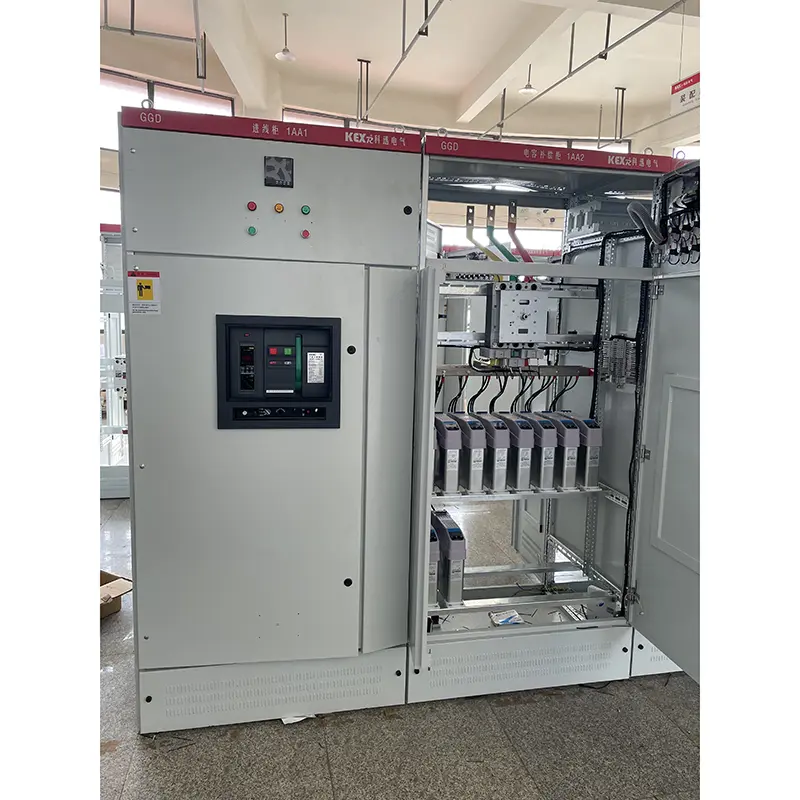

Există 129 de scheme și 298 de specificații pentru circuitul principal al dulapului de distribuție de joasă tensiune GGD AC (excluzând schemele și specificațiile derivate din modificările funcționale ale circuitelor auxiliare și modificările tensiunii de control). Printre aceștia, GGD1 are 49 de scheme și 123 de specificații. GGD2 are 53 de scheme și 107 specificații. Modelul GGD3 are 27 de scheme și 68 de specificații Schema principală de circuit a fost selectată solicitând opiniile majorității departamentelor de proiectare și utilizare, ceea ce a sporit schema necesară de centralele electrice. Curentul evaluat la 3150A, potrivit pentru transformatoarele de distribuție din 2000kva și mai jos. În plus, pentru a răspunde nevoilor compensării puterii reactive, sunt proiectate dulapuri de compensare a transmisiei GGJ1 și GGJ2, cu 4 scheme de circuit principale și 12 specificații în total.

◆ Schema de circuit auxiliar

Proiectarea circuitului auxiliar este împărțită în două părți: schema de alimentare cu energie electrică și schema centralei electrice. Există suficient spațiu în dulapul BGD pentru a instala componente secundare. În același timp, NLS a dezvoltat, de asemenea, un transformator special de curent LM23D pentru a răspunde nevoilor centralelor electrice și utilizatorilor speciali atunci când atașează protecția releului.

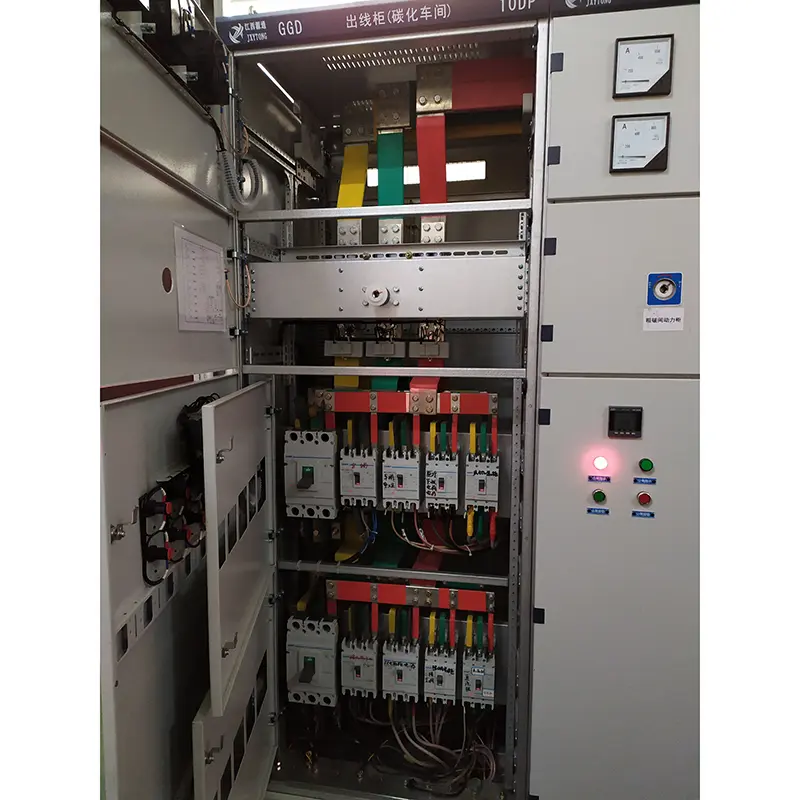

◆ Bara principală de autobuz

Având în vedere raportul de preț și fezabilitatea înlocuirii cuprului cu aluminiu, un singur autobuz din aluminiu poate fi utilizat atunci când curentul nominal este sub 1500A, iar un autobuz dublu de cupru poate fi utilizat atunci când curentul nominal este peste 1500 A. Producătorul produce prototipul în conformitate cu acest regulament și trece testul de tip. Desigur, producătorul poate înlocui, de asemenea, autobuzul din aluminiu cu un autobuz de cupru cu aceeași capacitate actuală în funcție de cerințele utilizatorilor. Suprafețele suprapuse ale autobuzelor sunt tratate prin procesul de staniu din iaz

◆ Selectarea componentelor electrice

▶ Cabinetul de distribuție de joasă tensiune de tip GGD adoptă în principal componente electrice avansate care pot fi produse în masă în China. În același timp, conform principiului economiei și raționalității, unele produse vechi disponibile, precum DZ10D și D220, sunt rezervate pe premisa de a lua în considerare pe deplin fezabilitatea, iar produsele învechite nu sunt selectate.

▶ Comutatoarele cu cuțit rotativ HD13BX și HS13BX sunt componente speciale proiectate de NLS pentru a răspunde nevoilor structurii unice a dulapului BGGD. Ei schimbă modul de funcționare al mecanismului și păstrează avantajele produselor vechi și sunt componente electrice practice.

▶ Dacă Departamentul de proiectare selectează noi componente electrice cu performanțe mai bune și o tehnologie mai avansată în funcție de nevoile utilizatorilor, dulapul de distribuție de joasă tensiune GGD are o flexibilitate bună a instalării și, în general, nu va provoca dificultăți în fabricare și instalare datorită actualizării componentelor electrice.

▶ Pentru a îmbunătăți în continuare stabilitatea dinamică a circuitului principal, NLS a proiectat ZM Clema combinată de autobuz și suport de izolare pentru dulapul GGD. Clema cu bare de autobuz este confecționată din material de aliaj PP0 de înaltă rezistență și cu flacără ridicată, care are o rezistență ridicată la izolare, o performanță bună de autoextulare și o structură unică. Poate fi combinat cu ușurință într -o singură clemă cu bare de autobuz sau o clemă dublă cu bare de autobuz doar prin reglarea blocului de construcție. Suportul de izolație este o îmbinare modelată de tip mânecă, cu costuri reduse și rezistență ridicată, ceea ce rezolvă defectul distanței de fluiere insuficiente a produselor vechi.

● Instalare și utilizare

După ce produsul ajunge la locul de primire, ar trebui să verifice mai întâi dacă ambalajul este intact și să anunțe departamentele relevante pentru a găsi motivele în timp când se găsesc probleme. Pentru produsele care nu sunt instalate imediat, acestea ar trebui să fie plasate în locuri adecvate în funcție de prevederile condițiilor normale de utilizare.

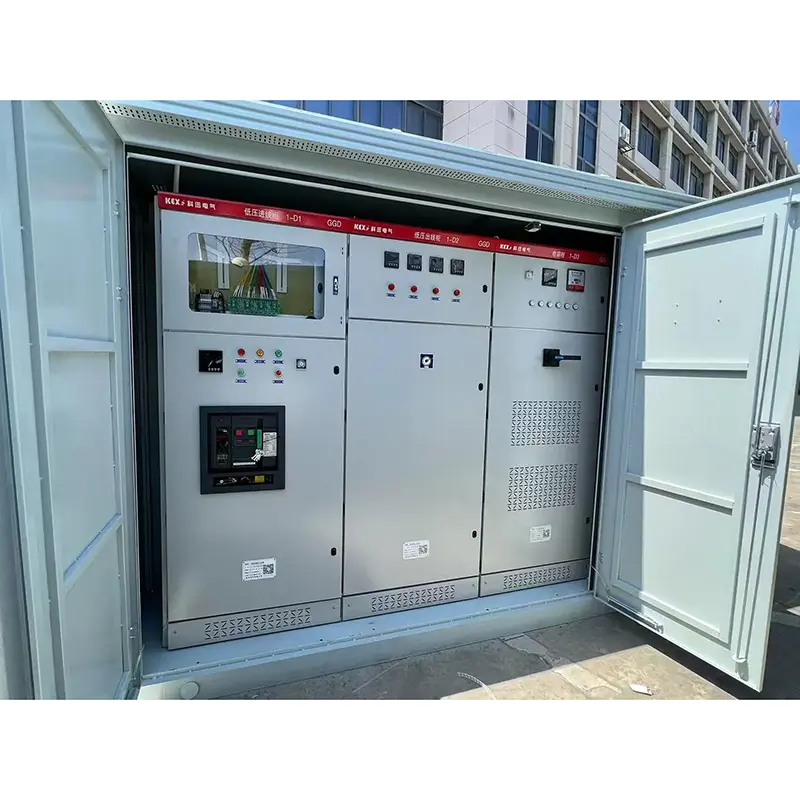

◆ Instalarea produsului

 Instalarea produselor se va efectua conform diagramei schematice de instalare (a se vedea figura atașată), iar oțelul și șuruburile de bază ale canalului trebuie să fie furnizate de către utilizatori. Când autobuzul principal este instalat într -un rând întreg cu placare de staniu, suprafața suprapusă trebuie reparată și nivelată, curățată, acoperită cu vaselină neutră sau luată alte măsuri, apoi fixată cu șuruburi.

◆ Produsele sunt inspectate și testate pentru următoarele articole după instalare și înainte de a fi puse în funcțiune.

▶ Verificați dacă vopseaua superioară a dulapului a căzut și dacă dulapul este uscat și curat.

▶ Dacă mecanismul de funcționare al componentelor electrice este flexibil și nu trebuie să existe blocaje sau forță de funcționare excesivă.

▶ Dacă dezactivarea contactelor principale și auxiliare ale principalelor aparate electrice este fiabilă și exactă.

▶ Dacă raportul și polaritatea indicației instrumentului și a transformatorului sunt corecte.

▶ Dacă conexiunea la barele de bare este bună și dacă izolația acceptă, piesele de montare și accesoriile sunt instalate ferm și în mod fiabil.

▶ Dacă contactul auxiliar îndeplinește cerințele, indiferent dacă specificația de bază a siguranței este corectă este corectă, indiferent dacă valoarea de setare a releului îndeplinește cerințele de proiectare și dacă acțiunea este fiabilă și exactă.

▶ Dacă contactul circuitului îndeplinește cerințele diagramei schematice electrice.

▶ Dacă sistemul circuitului de protecție îndeplinește cerințele.

▶ Folosiți un megohmmeter de 500 de volți pentru a măsura valoarea de rezistență la izolare nu mai puțin de 1 megohmmetru.

◆ Precauții pentru utilizare

(1). Acest produs nu este instalat pe perete, operat pe o parte (partea din față) și întreținut cu uși duble. Doar profesioniștii calificați pot intra sau deschide canalul de întreținere a produsului și ușa dulapului pentru funcționare, inspecție și întreținere.

(2). Comutatorul de aer După mai multe ori, va face ca arsurile locale de contact principale să producă substanțe de carbon, să crească rezistența la contact, ar trebui să fie întreținerea și repararea periodică a comutatorului de aer în conformitate cu instrucțiunile sale de funcționare.

◆ Producătorul furnizează următoarele documente și accesorii atunci când furnizează:

▶ Lista de ambalare

▶ Certificat de produs

▶ INSTRUCȚIUNI DE UTILIZARE

▶ Raport de testare din fabrică

▶ Desene electrice relevante

▶ Cheile ușii dulapului, mânerele de funcționare și piesele de schimb specificate în contract.

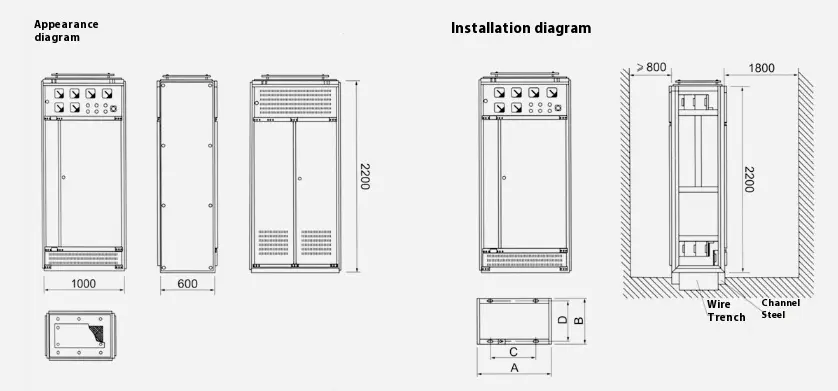

● Schema schematică și instalarea schematică a dulapului de distribuție de joasă tensiune GGD
