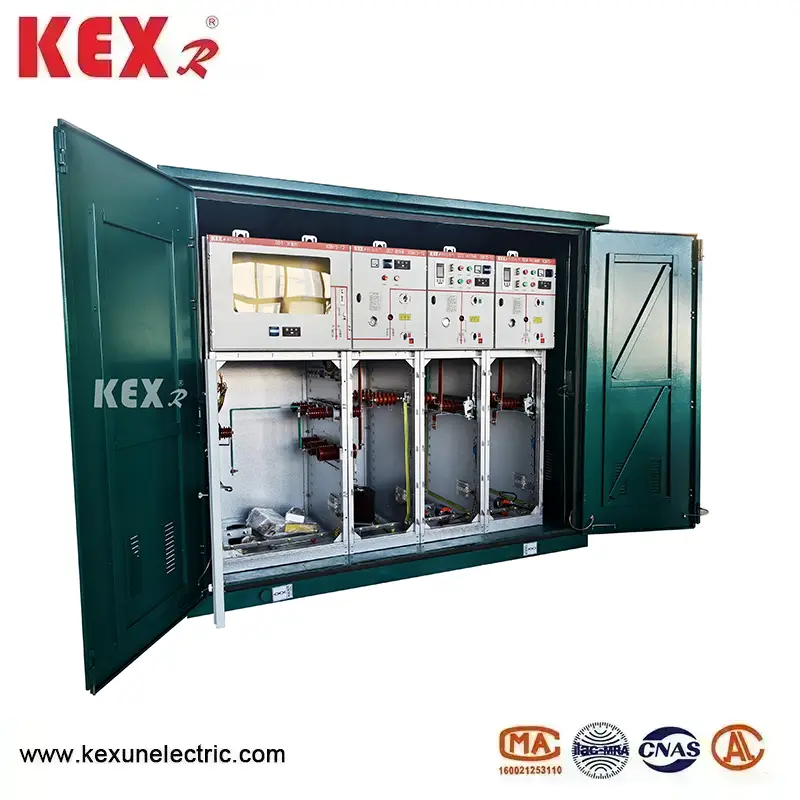

Dulap pentru unitatea principală Ring SF6

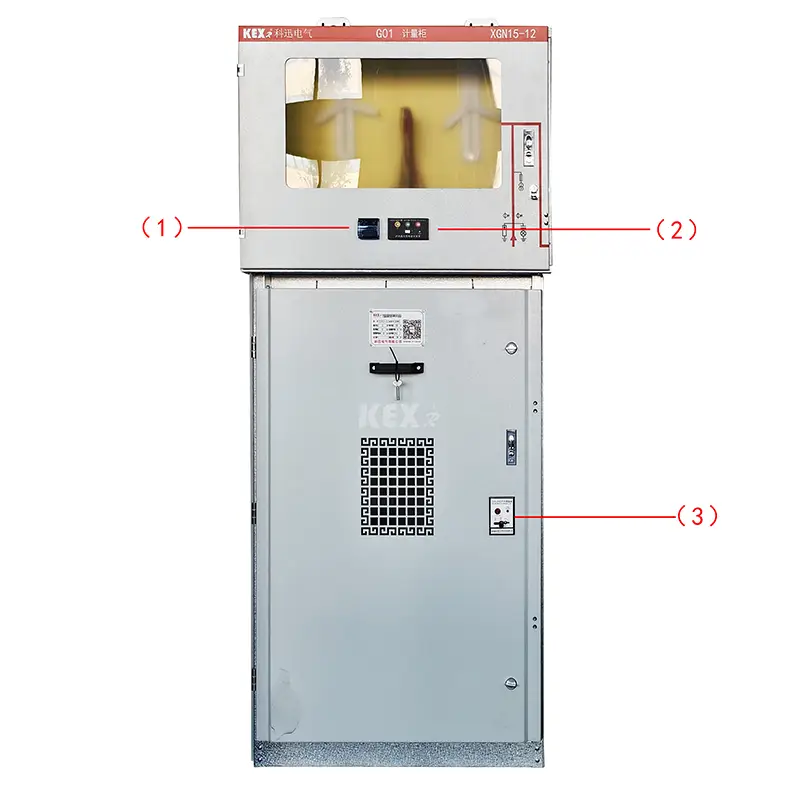

●Componente

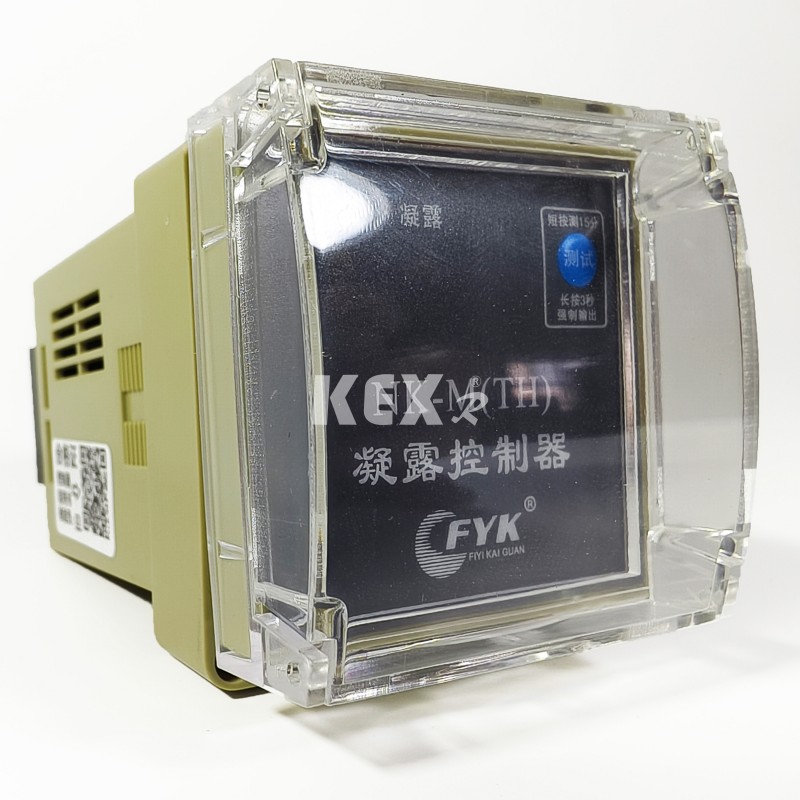

1. .Regulator de condens

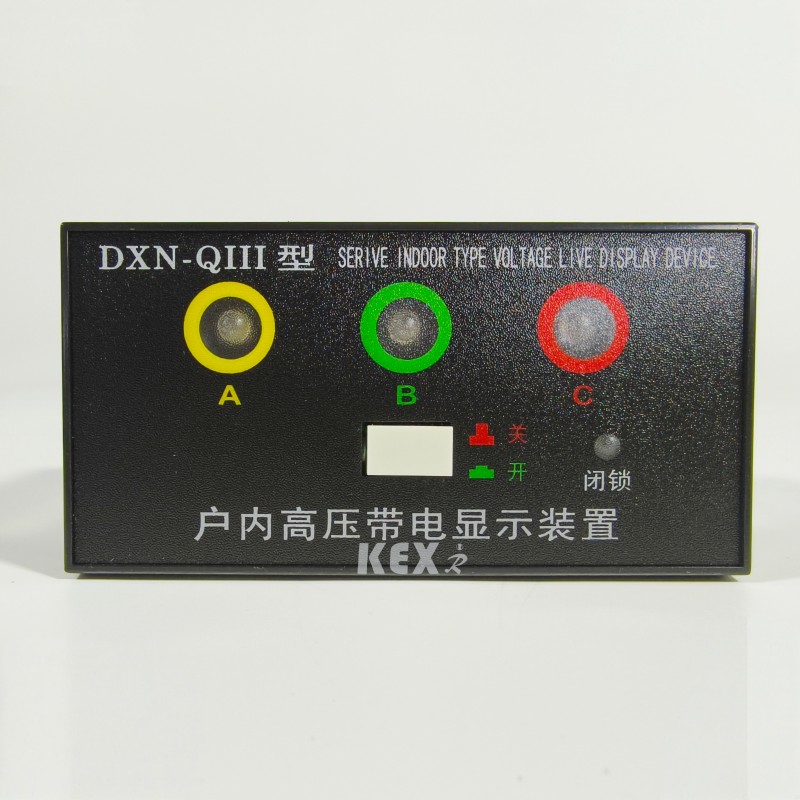

2.Afișaj încărcat

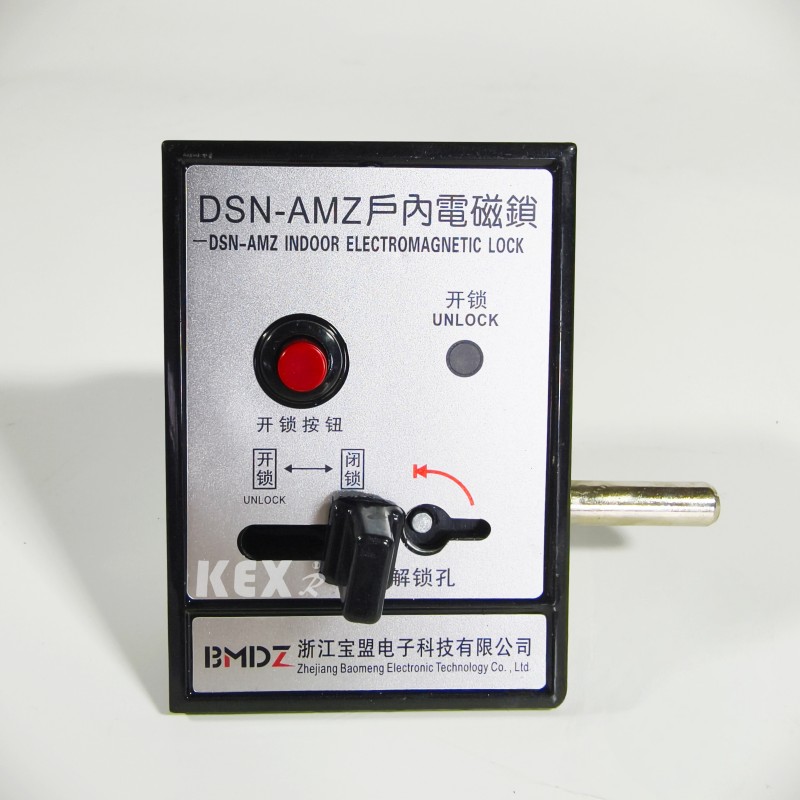

3. Încuietoare electromagnetică de interior

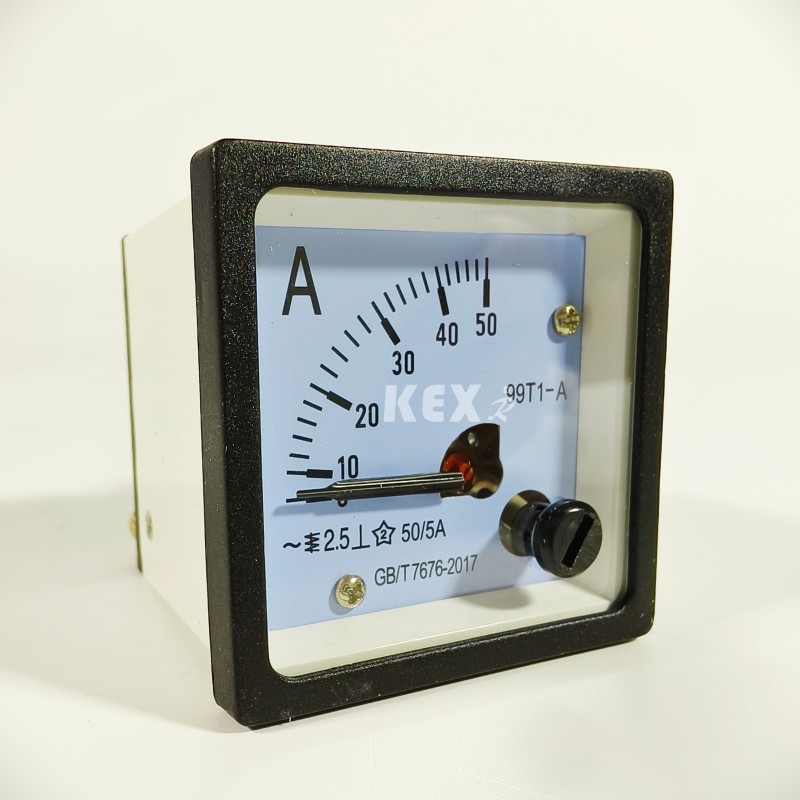

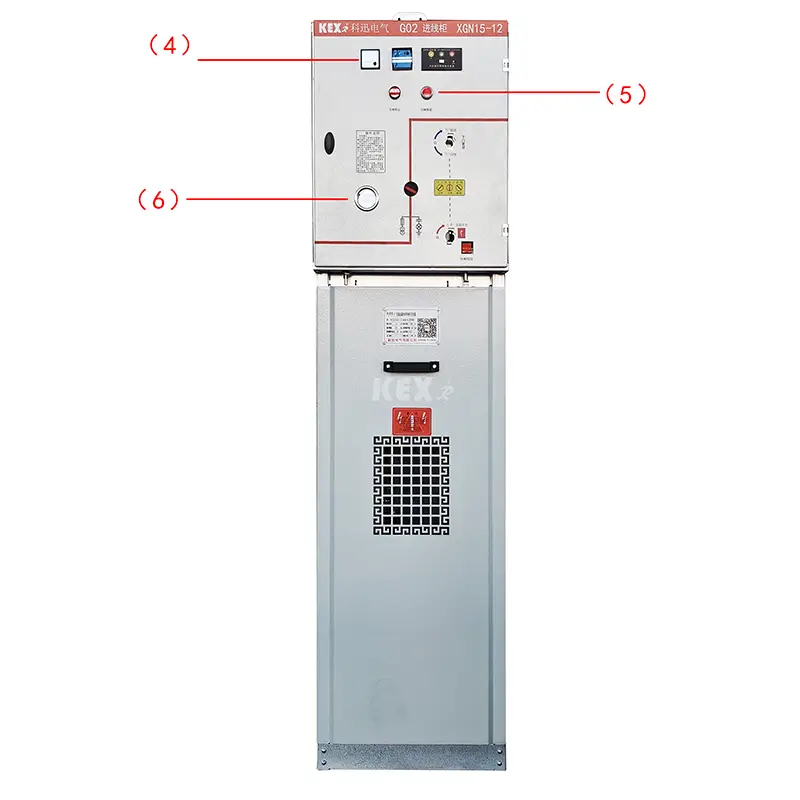

4. Ampermetru

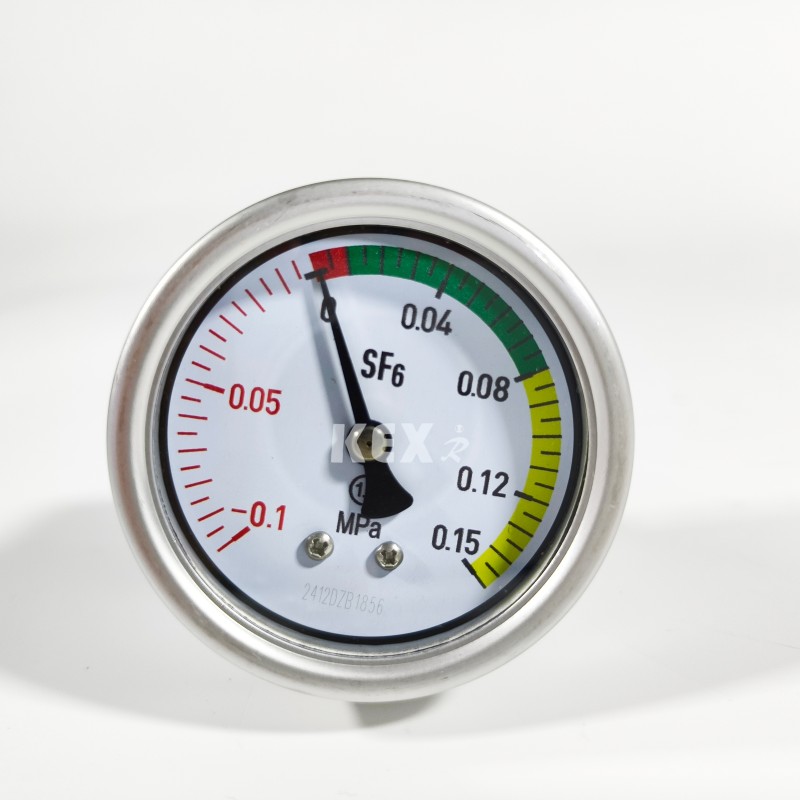

6.Barometrul

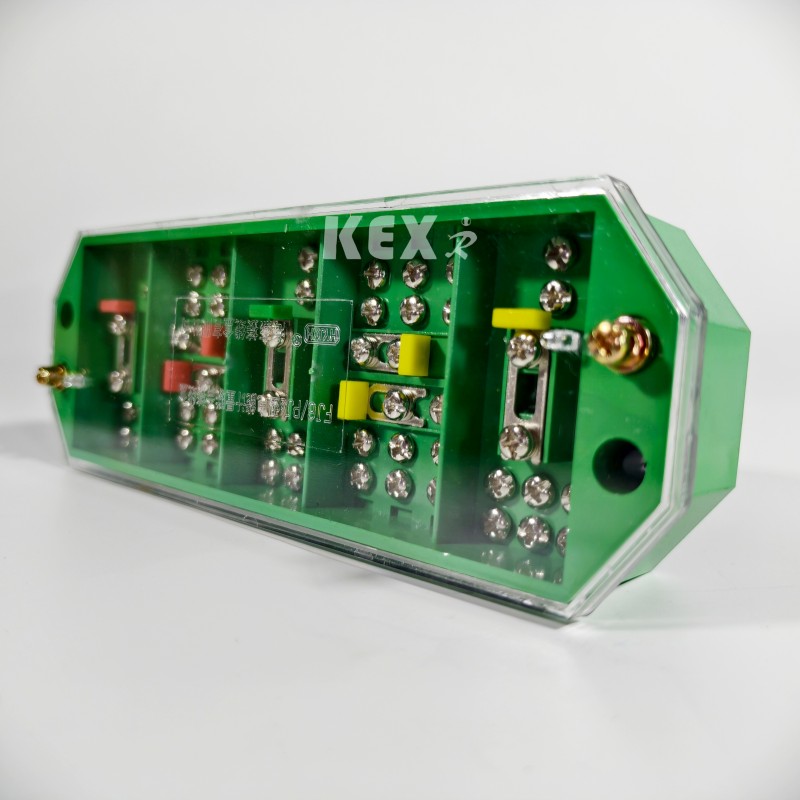

7. Conector electric trifazat cu 3 fire

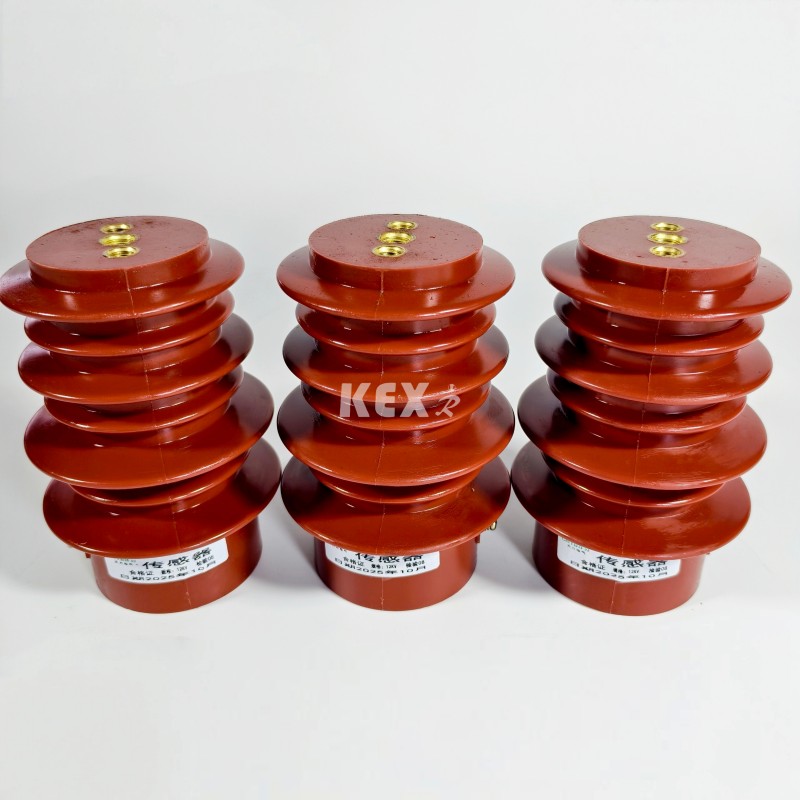

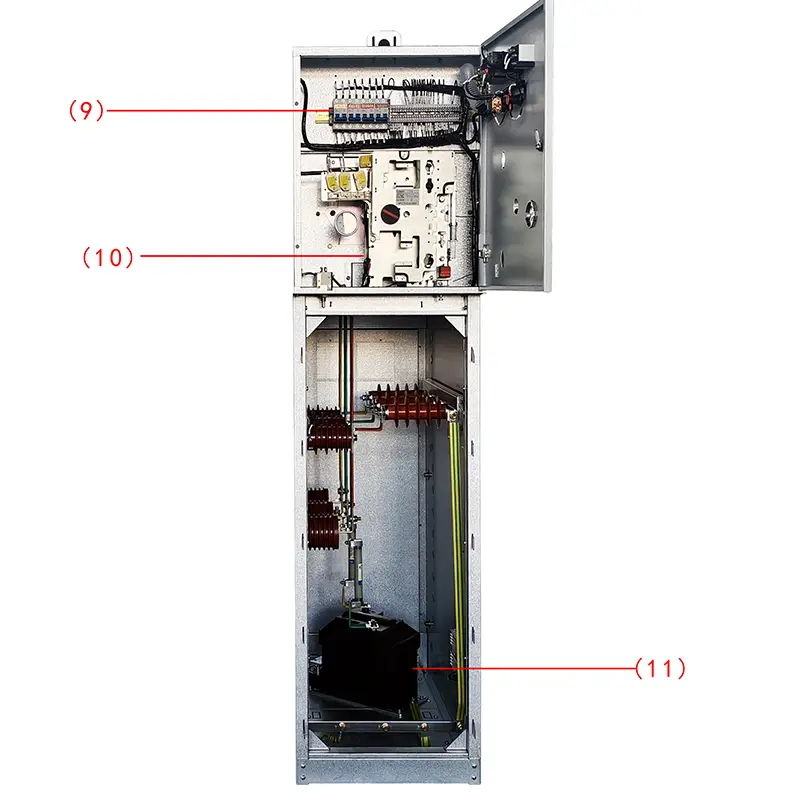

8.Transmițător

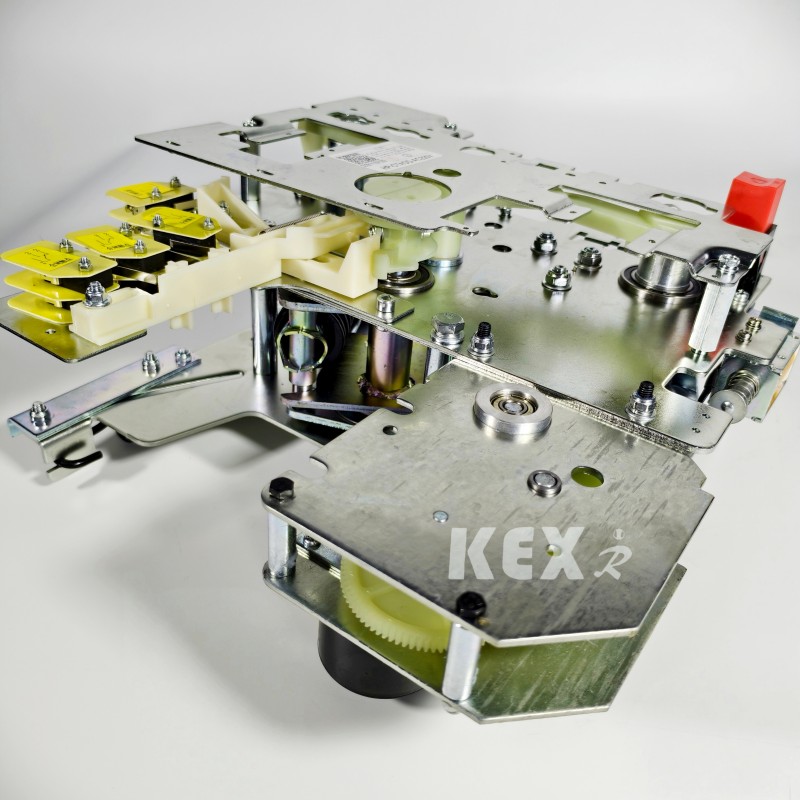

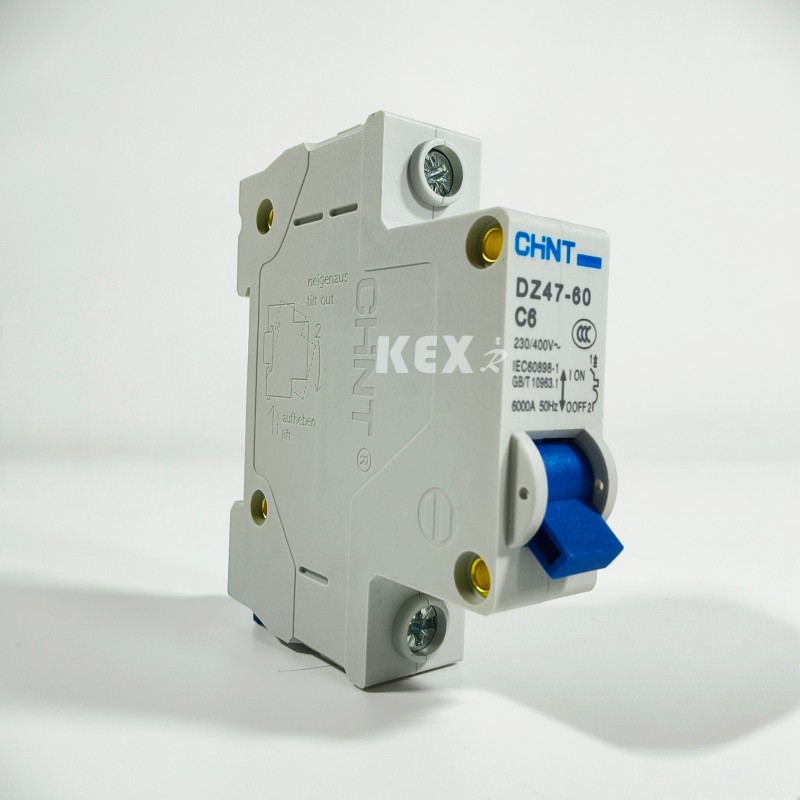

9. Mcb

10. Mecanism de acționare

11.VT

● Condiții de utilizare

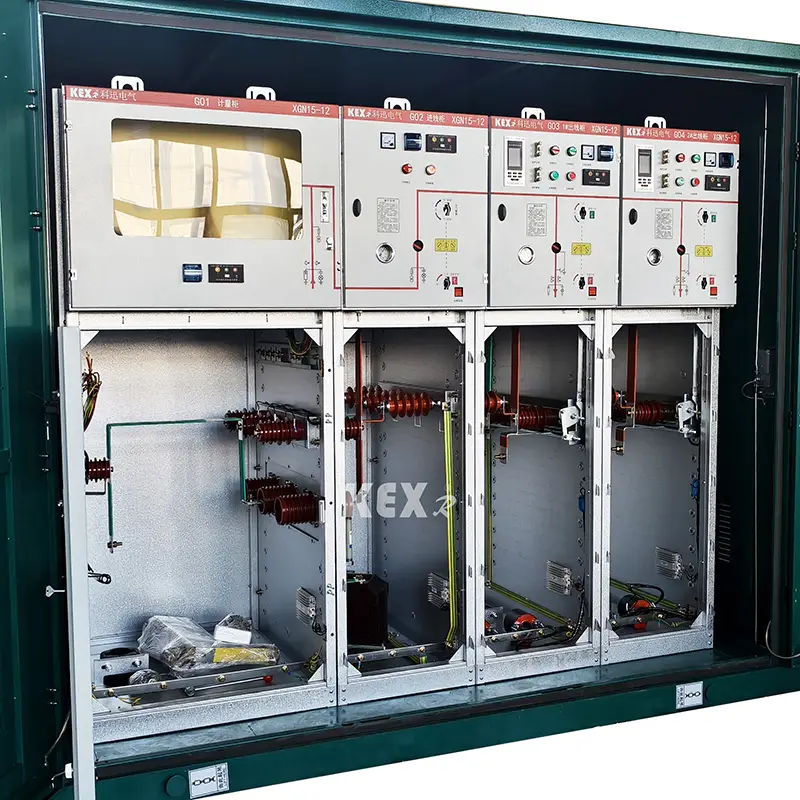

Dulapul pentru unitatea principală cu inel SF6 modular de tip XGN15-12 este o nouă generație de aparate de comutație închise metalice compacte și extensibile, cu comutator cu hexafluorură de sulf ca întrerupător principal și izolație de aer pentru întregul cabinet. Are caracteristicile unei structuri simple, operațiuni flexibile, interblocare fiabilă și instalare convenabilă și poate oferi soluții tehnice satisfăcătoare pentru diverse aplicații și cerințe diferite ale utilizatorilor. Adoptă tehnologia de detectare și cel mai recent releu de protecție, plus performanță tehnică avansată și schemă de asamblare ușoară și flexibilă, care poate satisface pe deplin nevoile în schimbare ale pieței.

Întrerupătoarele principale ale dulapului unității principale cu inel XGN15-12 SF6 adoptă FLN36 și, respectiv, FLN48, întrerupătoarele de sarcină SF6 și SFG original ABB, iar întrerupătoarele originale ABB VD4/S, HD4/S și întreruptoarele automate VS1 pot fi, de asemenea, echipate în funcție de nevoile utilizatorilor.

● Mediul de lucru

◆ Altitudine≤1000m

◆Temperatura ambiantă -25~40℃

◆Umiditatea relativă medie zilnică nu depășește 95%; Umiditatea relativă medie lunară nu depășește 90%;

◆ Capacitate seismică: 8 grade;

◆ Fără vibrații și impact violent și locuri cu pericol de incendiu, coroziune chimică și explozie.

● Standarde

Dulapul modular XGN15-12 pentru unitatea principală cu inel SF6 îndeplinește standardele de mai jos

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●Tabelul parametrilor tehnici ai dulapului principal modular SF6 Ring tip XGN15-12

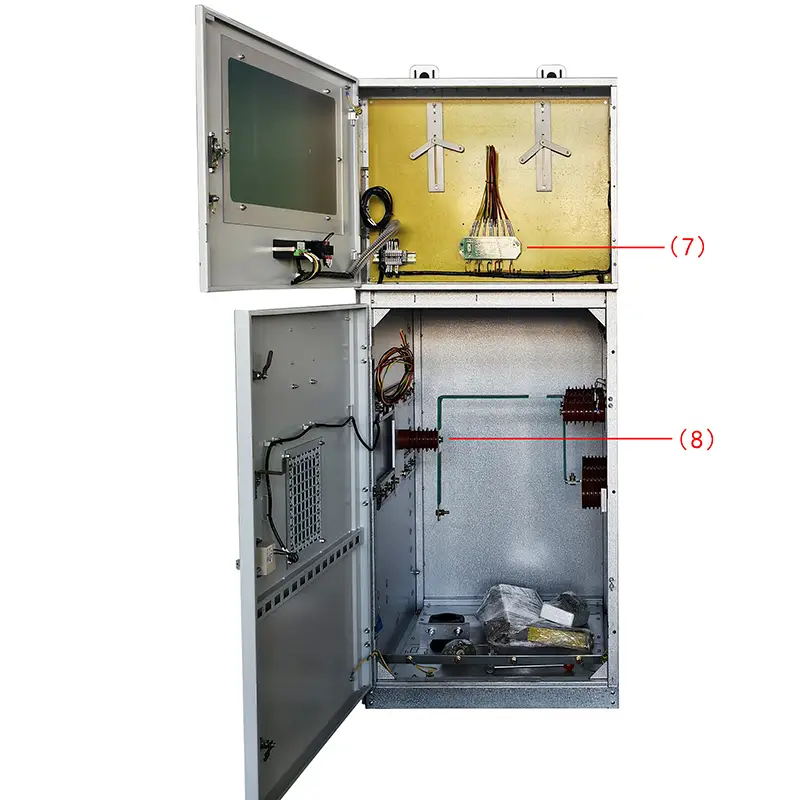

● Structura dulapului principal modular SF6 Ring de tip XGN15-12

◆Camera de bare: comutator de sarcina

În camera de comutare este instalat un comutator de sarcină cu trei posturi. Carcasa comutatorului de sarcină este realizată din rășină epoxidice și umplută cu hexafluorură de sulf (SF6) Gazul este un mediu izolator, iar S6F poate fi instalat în camera de comutare conform cerințelor clientului. Densimetru de gaz sau densimetru de gaz cu contact de alarmă.

◆Camera cablurilor: mecanism de operare, mecanism de interblocare și cameră de control de joasă tensiune.

Dulapul de comutare de sarcină are spațiu amplu pentru cabluri, care este folosit în principal pentru conectarea cablurilor, astfel încât cablurile cu un singur conductor sau cu trei fire pot fi conectate prin capete de cablu simple neecranate și, în același timp, paratrăsnetul, transformatorul de curent, întrerupătorul de împământare inferior și alte elemente pot fi instalate într-un spațiu amplu. Conform designului standard, ușa dulapului are fereastră de observare și dispozitiv de blocare de siguranță, iar placa de jos a camerei de cabluri este echipată cu capac de etanșare și clemă de cablu cu cadru suport de dimensiune corespunzătoare. Placa inferioară și cadrul ușii din față a camerei pentru cabluri pot fi îndepărtate pentru a facilita instalarea cablurilor.

◆ Mecanism de frământare, mecanism de interblocare și cameră de control de joasă presiune

Camera de joasă tensiune cu interblocare joacă în același timp și rolul de panou de control. Camera de joasă tensiune este echipată cu mecanism de acționare cu arc cu indicator de poziție, blocare mecanică și dispozitiv și poate fi echipată și cu contacte auxiliare, bobină de declanșare, mecanism de declanșare de urgență, afișaj capacitiv activ, blocare cu cheie și dispozitiv electric de acționare. În același timp, spațiul din camera de joasă tensiune poate fi echipat și cu circuit de control, instrument de măsurare și releu de protecție. Dulapul cu lățimea de 750 mm are două camere identice de joasă tensiune, care pot fi echipate cu mai multe accesorii. Întregul dulap de comutare XGN15 poate fi împărțit în două părți, partea superioară a dulapului include camera de magistrală, comutatorul de sarcină, mecanismul de operare și camera de joasă tensiune, care este separată de camera inferioară a cablurilor. Prin urmare, echipamentul instalat în unitatea superioară poate fi revizuit și reformat în siguranță și convenabil, iar întreaga unitate superioară poate fi înlocuită.

◆ Camera barelor

Camera barelor colectoare este dispusă în partea superioară a dulapului. În camera autobuzelor, autobuzele principale sunt conectate între ele și circulă prin întregul rând de aparate de distribuție.

● Componentele de bază ale dulapului principal modular SF6 Ring tip XGN15-12

▶ Întrerupătorul de sarcină de tip SF6 FLN36 este dezvoltat și produs pentru companie prin introducerea tehnologiei străine și în conformitate cu cerințele sistemului de alimentare intern, are trei stări de funcționare: Închidere, deschidere și împământare

▶ Contactele dinamice și statice ale comutatorului de sarcină sunt plasate în carcasa din rășină epoxidice turnată sub presiune cu structură întărită, gazul SF6 este utilizat ca mediu de stingere a arcului, iar presiunea aerului este de 14 bar. Fiecare comutator de sarcină este sigilat și nu necesită întreținere, iar barometrul poate fi selectat separat. Metoda de instalare a comutatorului de sarcină este de a plasa o partiție de oțel între camera de cabluri și camera de autobuz și de a o instala orizontal pentru a îndeplini cele mai stricte cerințe de siguranță pentru operare și întreținere. Dacă se formează arc în interior, există un punct slab structural în partea din spate a carcasei comutatorului de sarcină, care va fi spălat, iar apoi supapa de descărcare a arcului de pe dulap va fi spălată pentru a ghida fluxul de aer de suprapresiune din exteriorul dulapului.

▶ Comutatorul de sarcină SF6 are două mecanisme de operare: mecanism de acţionare cu un singur arc (tip K) şi mecanism de acţionare cu arc dublu (tip A), mecanismul electric poate fi adăugat la cele două tipuri de mecanisme de operare de mai sus pentru a realiza controlul electric de la distanţă.

●Scheme de alegere

□Exemplu de schemă 1

◆Configurație standard și caracteristici

▶ Autobuz 630A

▶ Comutator de sarcină: FLN36-12D/T630-20

▶ Comutator de sarcină cu trei posturi (închidere, izolare, împământare) sau întrerupător cu două stații (închidere, izolație)

▶Ferestrele vizuale sunt instalate la capătul de operare al comutatorului.

▶ Întrerupătorul principal și întrerupătorul de împământare sunt acționate de două orificii de operare separate, iar unul pe celălalt se autoblochează.

▶Indicarea poziției comutatorului de sarcină și a comutatorului de împământare

▶ Corp comutator cu indicator capacitiv de tensiune

▶Manometru de gaz SF6 cu releu de densitate

▶Întrerupător de împământare interblocare cu panoul frontal al camerei cablurilor

◆ Configurație și caracteristici opționale

▶Extensie de autobuz rezervată

▶ Motor de operare de comutare a sarcinii: AC220V/110V DC220V/110V/48V

▶Scurtcircuit și indicator de eroare la împământare

▶Dispozitiv de protecție împotriva trăsnetului (tip de distribuție, tip de centrală electrică, tip de eliberare)

▶ Măsurarea CT și a contorului

▶Transformator de tensiune PT pentru alimentarea cu energie electrică

▶AC110V/220V Închidere de împământare sub tensiune a liniei de intrare (comutator de împământare și poarta inferioară a închiderii de împământare închisă când cablul inferior este sub tensiune)

▶ Contact auxiliar: întrerupător principal 4NO+4NC întrerupător de împământare 2NO+2NC

□Exemplu de schemă 2

◆ Configurație standard și caracteristici·

▶ 630A bară principală

▶ Comutator de sarcină: FLN36-12D/T100-50

▶ Comutator de sarcină cu trei posturi (închidere, izolație și împământare)

▶ Comutator de sarcină cu trei stații, cap de siguranță și întrerupător de împământare a capătului siguranței

▶Pentru legarea mecanică

▶ Indicarea declanșării siguranței și transmiterea semnalului de la distanță

▶La capătul de operare al comutatorului este instalată o fereastră vizuală.

▶ Întrerupătorul principal și întrerupătorul de împământare sunt acționate de două orificii de operare separate, iar unul pe celălalt se autoblochează.

▶Indicarea poziției comutatorului de sarcină și a comutatorului de împământare

▶ Corp comutator cu indicator capacitiv de tensiune

▶Manometru de gaz SF6 cu releu de densitate

▶Întrerupător de împământare interblocare cu panoul frontal al camerei cablurilor

◆ Configurație și caracteristici opționale

▶Extensie de autobuz rezervată

▶ Motor de operare de comutare a sarcinii: AC220V/110V DC220V/110V/48V

▶Indicator de defecțiune scurt și împământat

▶ Măsurarea CT și a contorului

▶Declanșare pierdere de tensiune AC220V

▶Separator de supracurent: GL25/5

▶ Contacte auxiliare: întrerupător principal 4NO+4NC întrerupător de împământare 2NO+NC

▶ Bobina de declanșare: AC220V/110V DC220V/110V/48V

▶ Siguranță sigură (semnal de eroare): 1NO

▶ Manometru cu semnal: 1NO

□Exemplu de schemă 3

Numărul programului primar D07

◆Configurație standard și caracteristici

▶ Două transformatoare de curent LZZBJ9

▶ Două transformatoare de tensiune JDZ

▶ Protejați siguranța PT

▶Blocarea panoului frontal al camerei cablurilor

◆Configurație și caracteristici opționale

▶AVoltmetru cu comutator

▶Un ampermetru cu comutator

▶3 CT ,3 PT

▶Indicator de tensiune capacitivă care indică dulapul de comutație sub tensiune

▶ Contor de wați oră

▶Control negativ
