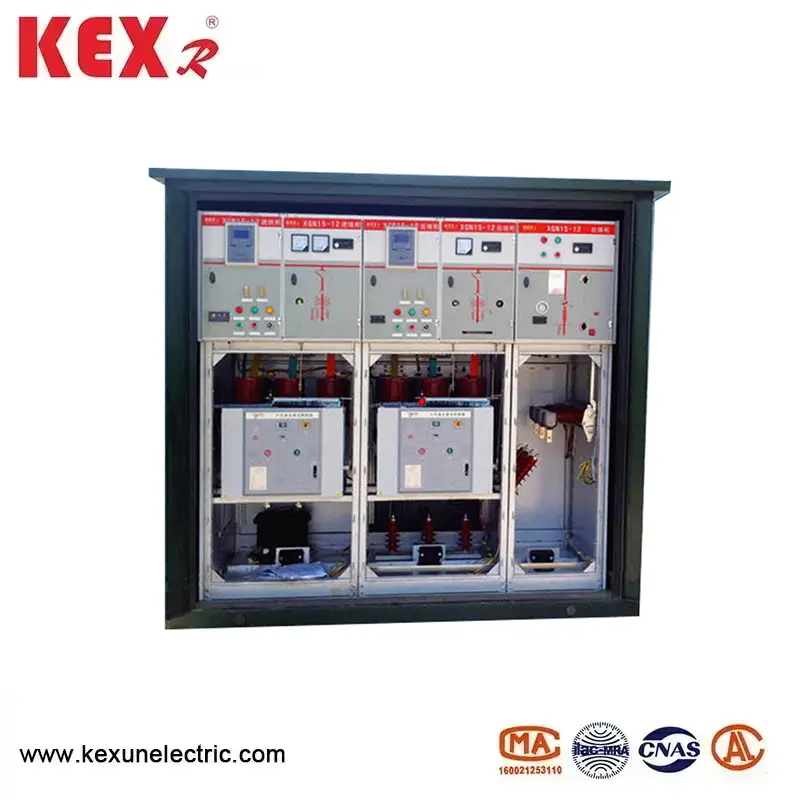

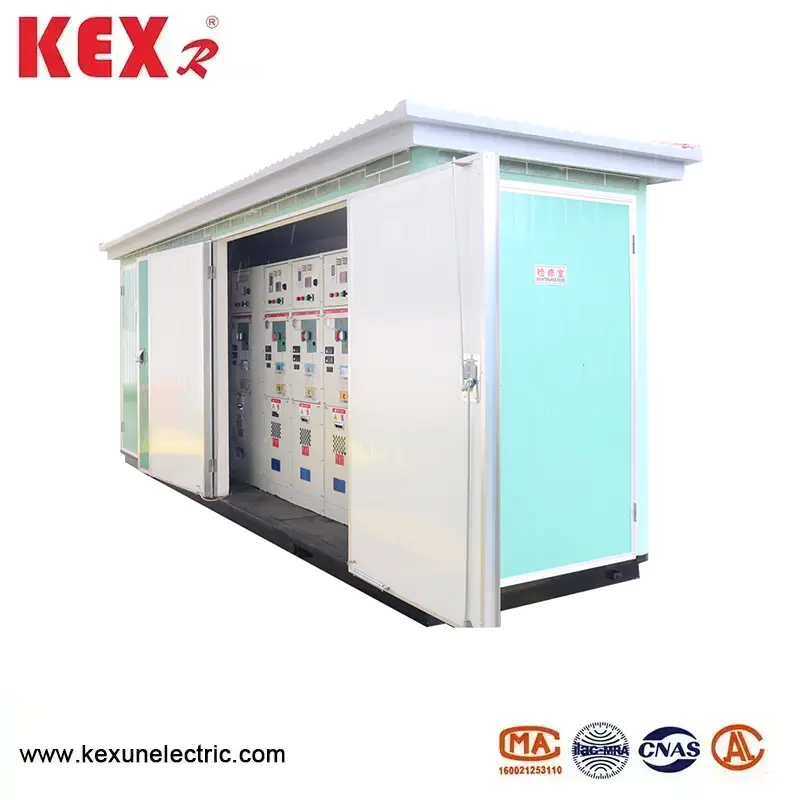

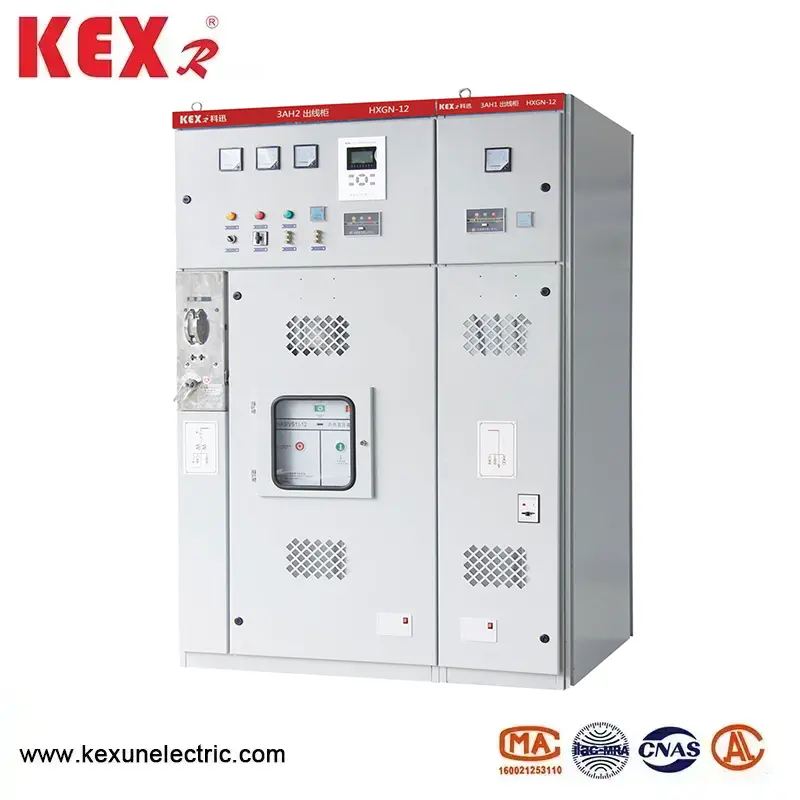

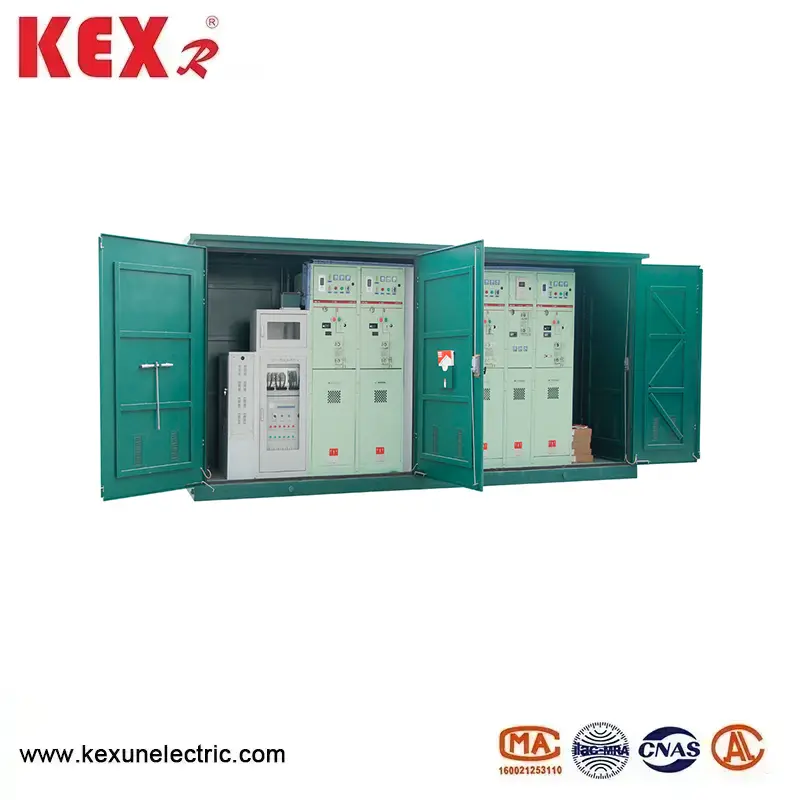

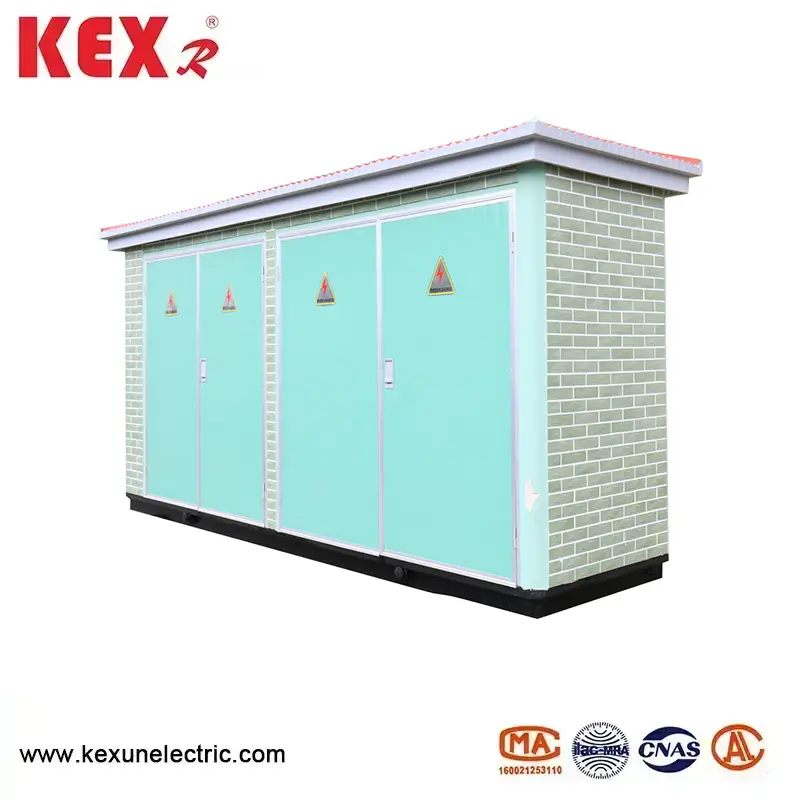

Unitate principală inel modulară

○ sensul modelului

○ Utilizări principale și aplicare de aplicare a unității principale a inelului modular de tip HXGH-12

Unitatea principală a inelului modular este potrivită pentru seturi complete de interior de curent alternativ de 3,6-12kV trifazat cu o secțiune de autobuz unică de 50Hz, care este utilizată pentru primirea și distribuirea energiei electrice și are funcțiile de control, protejare și monitorizare a circuitului. Poate fi aplicat la diferite tipuri de centrale electrice, stații, întreprinderi industriale și miniere, clădiri înalte și alte locuri și poate fi, de asemenea, combinat cu dulapuri de rețea de apel pentru a fi utilizate în stațiile de comutare.

○ Structura principală și caracteristicile unității principale a inelului modular de tip HXGH-12

▶ Unitatea principală a inelului modular este sudată cu oțel cu unghi de înaltă calitate.

▶ Camera de întrerupător este situată în partea din mijloc (inferioară) a dulapului, care este convenabilă pentru instalare, depanare și întreținere. Standardul este echipat cu întrerupător Zn63AIVS1-12) și există un canal de eliberare a presiunii pentru a asigura siguranța personală.

▶ Deconectarea rotativă avansată și fiabilă poate fi utilizată pentru a intra în siguranță în camera întrerupătorului pentru întreținere atunci când este încărcat autobuzul principal. Deconectarea rotativă avansată și fiabilă poate intra în siguranță în camera întrerupătorului pentru întreținere atunci când autobuzul principal este electrificat.

▶ Nivelul de protecție al unității principale ale inelului modular este IP2X.

▶ Echipat cu un dispozitiv de blocare mecanic obligatoriu fiabil și complet funcțional, care poate îndeplini cerințele „cinci precauții” pur și simplu și eficient.

▶ Au un sistem de împământare culpabil.

▶ Ușa este echipată cu o fereastră de observare, care poate observa clar starea de lucru a componentelor din cabinet.

▶ Mecanismul de funcționare este blocat de o blocare mecanică care este mai fiabilă decât XGN66-12.

▶ Cablurile de intrare și de ieșire sunt mai mici decât partea din față a fundului dulapului, ceea ce este convenabil ca utilizatorii să se conecteze.

○ Utilizarea condițiilor de mediu ale unității principale a inelului modular de tip HXGH-12

1. Limita superioară a temperaturii ambientale este de +40 ℃, iar limita inferioară este de -10 ℃;

2. Altitudinea unității principale a inelului modular trebuie să fie mai mică de 1000m;

3. Valoarea medie zilnică a umidității relative ale aerului nu este mai mare de 95%, iar valoarea medie lunară nu este mai mare de 90%; Valoarea medie zilnică a vaporilor de apă nu este mai mare de 2,2x10-3MPa, iar valoarea medie lunară este de 1,8x10-3MPa;

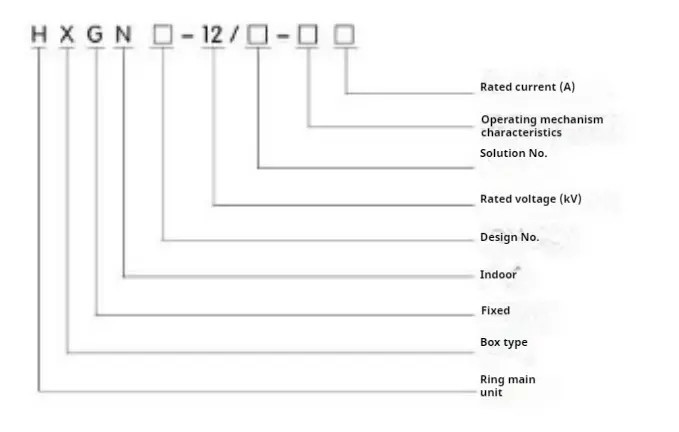

● Parametrul tehnic principal al HXGN □ -12 Tipul unității principale ale inelului modular
