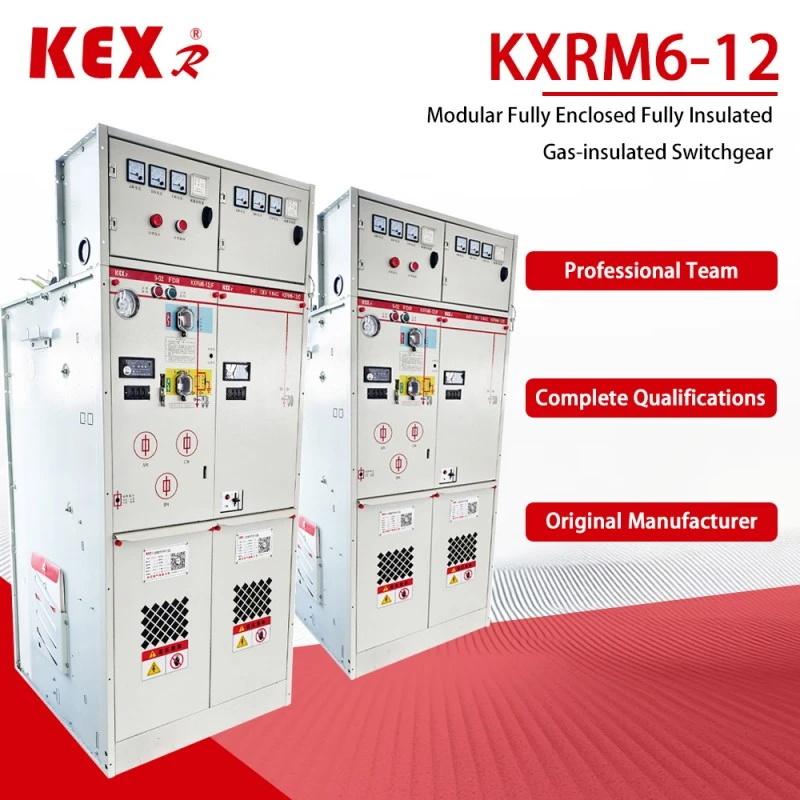

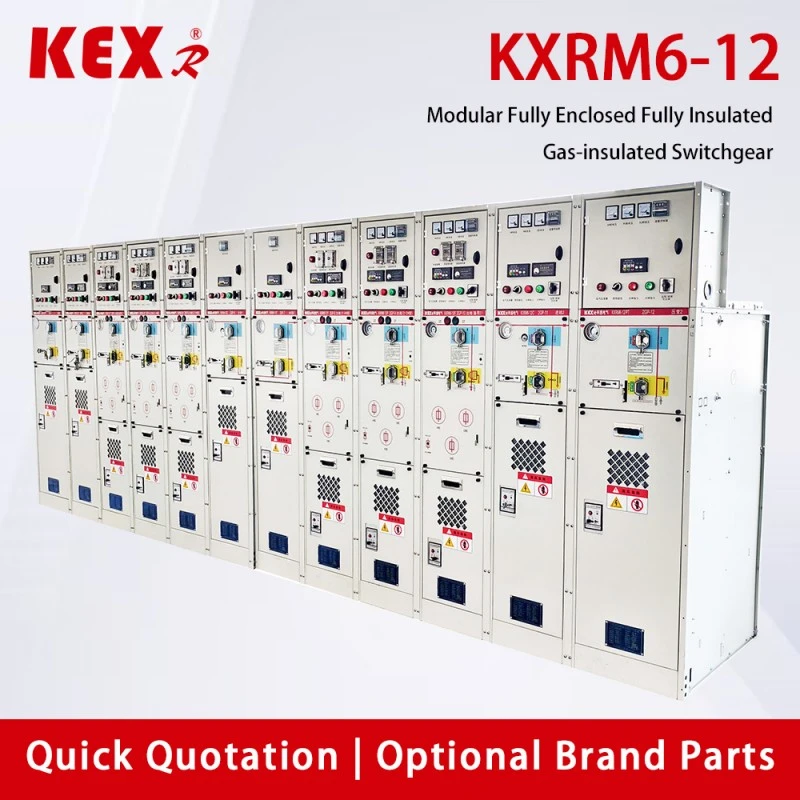

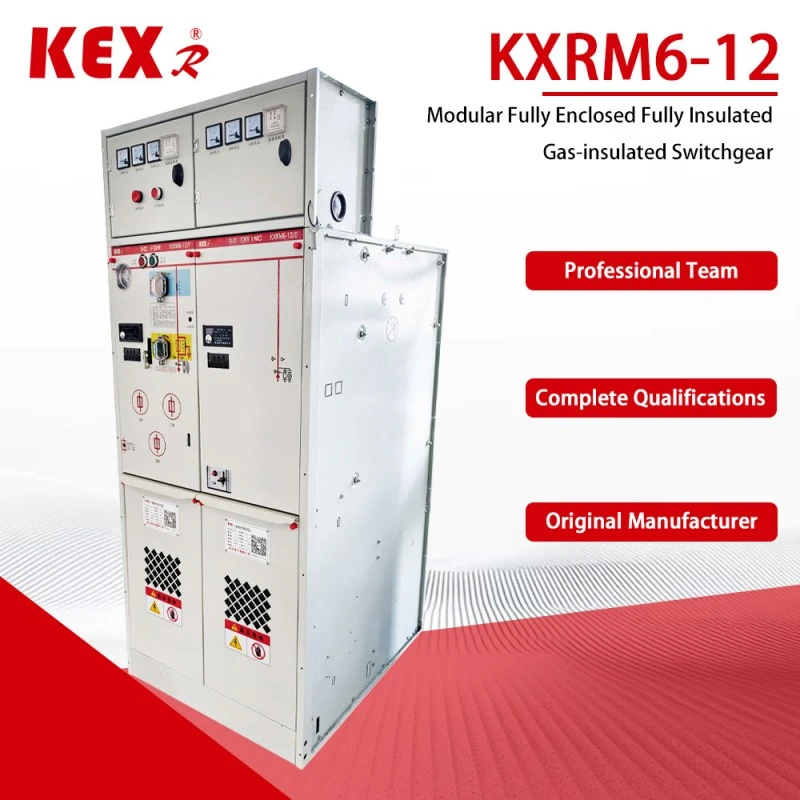

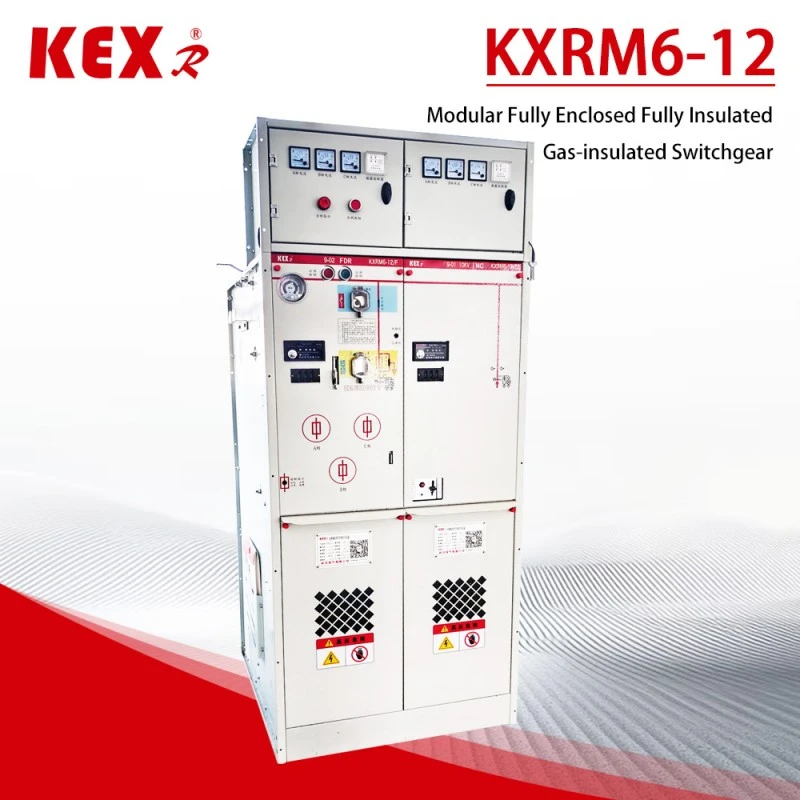

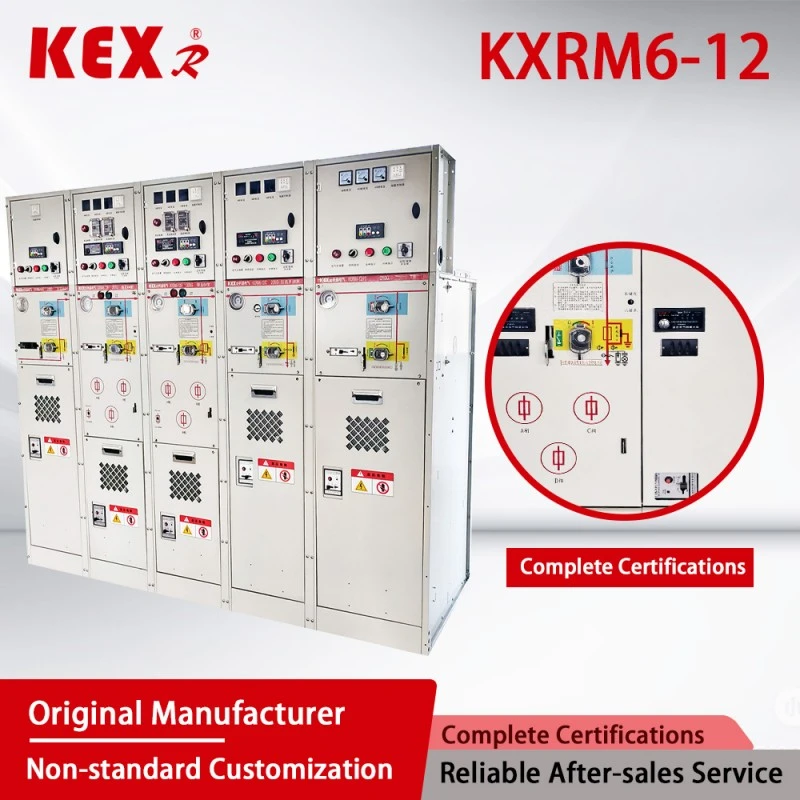

Unitatea GIS

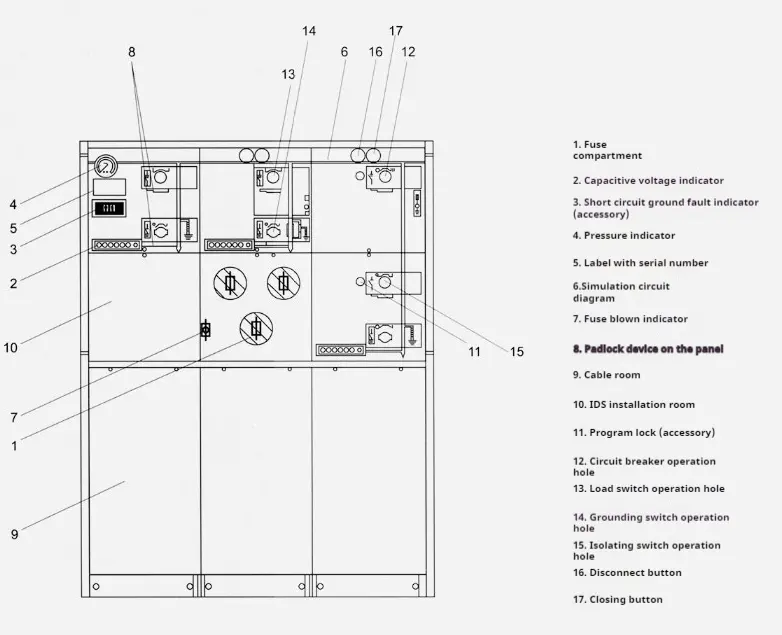

●Componente

1.Ampermetru

2.Control de condensare

3.Dispozitiv de protecție pentru microcomputer

6 .Barometru

7.Afișaj încărcat

8. Indicator de eroare

9. Mecanism de acționare electric

10. Mecanism manual de acționare

10. Blocare electromagnetică

12~13 . Transformator de curent

14.Fișă cablu

15.Transformator de tensiune

16 .Placă de încălzire din aliaj de aluminiu

●KXRM6-12 Unitate GIS Condiții de utilizare

Temperatura: +40℃~-40℃

Altitudine: sub 1000 m

Scenă: umiditate, praf, polarizare de sare, mine și alte medii.

Imersarea pe termen scurt în apă în 24 de ore nu afectează utilizarea.

Notă: Dacă altitudinea este mai mare, vă rugăm să indicați altitudinea specifică.

● Standardele unității GIS

Unitatea GIS KXRM6-12 îndeplinește standardele de mai jos

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 etc...

GB3804, GB3906, GB11022 etc...

● Principalele avantaje ale unității GIS ◆ Gazul SF6 în KXRM 6-12 Unitatea GIS este utilizată ca mediu de stingere și izolare a arcului.

◆ Unitatea de comutare este complet etanșată și izolată; Barele colectoare, comutatoarele și părțile sub tensiune sunt complet închise într-o carcasă din oțel inoxidabil.

◆ Cavitatea este umplută cu gaz SF6 de 1,4 bar, iar nivelul de protecție ajunge la IP67: întregul dispozitiv de comutare este complet neafectat de condițiile externe de mediu, ceea ce poate asigura funcționarea normală a comutatorului chiar și în cazuri extreme, cum ar fi scufundarea pe termen scurt în apă, iar produsul nu necesită întreținere.

◆ Unitatea de comutare are un dispozitiv de interblocare perfect cu „cinci prevenire”, care elimină complet eșecul de funcționare a personalului și a echipamentului care poate fi cauzat de funcționarea greșită umană.

◆ Toate unitățile de comutatoare au canale sigure de eliberare a presiunii, care pot asigura siguranța personală a operatorilor chiar și în cazuri extreme.

◆ Unitatea este împărțită în combinație de unități fixe și combinație de unități extensibile.

◆ Unitatea de obicei intră și iese din față și poate fi, de asemenea, extinsă sau extinsă din lateral, în funcție de diferitele poziții de instalare.

◆ Dimensiunea unității este convenabilă de instalat și poate fi potrivită pentru locuri cu spațiu îngust și condiții de mediu nefavorabile.

◆ Unitatea poate fi echipată cu dispozitive electrice, de telecomandă și monitorizare în funcție de diferitele nevoi ale utilizatorilor.

● În principal tabelul parametrilor tehnici

NOTA¹: Depinde de curentul nominal al siguranței

NOTA²: Depinde de siguranța de înaltă tensiune

● Fiecare modul al unității GIS are următoarea configurație

▶D Configurația unității Consultați „Modul de conectare prin cablu fără cuțit de împământare” pentru configurația standard și caracteristicile.

▶Configurarea unității C Consultați „Modul comutator de sarcină” pentru configurația standard și caracteristicile.

▶F Configurația unității Consultați „Modul comutator de vid” pentru configurația standard și caracteristici.

Combinația standard de unitate GIS KX-RM6 poate oferi, de asemenea, următoarele configurații

▶Indicatorul de tensiune capacitiv al bucșei de intrare

▶Fiecare cameră de gaz este echipată cu un manometru pentru monitorizarea densității SF6.

▶Uregă de ridicare

▶Mâner de operare

Exemplu:

□ Comutator de sarcină Modulul C

○ Configurație și caracteristici standard

▶630a bară

▶Comutator de încărcare/împământare cu trei posturi

▶Mecanism de acționare cu un singur arc cu trei stații, cu două comutatoare de sarcină independente și arbori de operare a comutatorului de împământare.

▶Indicarea poziției comutatorului de sarcină și a comutatorului de împământare

▶Bucșă orizontală de ieșire în față, bucșă cu șuruburi seria 630A 400.

▶Indicator de tensiune capacitiv pentru indicarea electrizării bucșei

▶ Pentru toate funcțiile de comutare, este convenabil să instalați un dispozitiv de lacăt pe RMU.

▶Manometru de gaz SF6 (doar unul în fiecare cutie de gaz SF6)

▶ Împământare bară

▶Interblocarea între comutatorul de împământare și RMU frontală a camerei de cabluri

○ Configurații și caracteristici opționale

▶Extensie rezervată de autobuz

▶Autobuz extern

▶Mecanism de acționare electric comutator de sarcină DC24V/48V/110V/220V; AC 110V/220V;

▶Scurtcircuit și indicator de eroare la pământ. Transformator de curent inel de măsurare și ampermetru

▶ Transformator de curent inel de măsurare și watt-oră

▶La manșonul de intrare a cablului poate fi instalat un paratrăsnet sau un cap dublu de cablu.

▶ Interblocare cu cheie Blocare la împământare sub tensiune a liniei de intrare (blocare întrerupător de împământare când bucșa este sub tensiune) AC/DC 110 V/220 V. contact auxiliar

▶Poziția comutatorului de sarcină 2NO+2NC, poziția comutatorului de împământare 2NO+2NC, manometru 1NO cu semnal și stingător cu arc 1NO cu contact de semnal.

▶Dispozitivul secundar poate fi instalat în

▶Cameră de linie secundară în partea de sus a unității de comutare, cutie de joasă tensiune în partea de sus a unității de comutare.

□ Comutatorul de sarcină și siguranța combinate Modulul F

○ Configurație și caracteristici standard

▶630a bară

▶Comutator de sarcină cu trei posturi, primul capăt al siguranței este legat mecanic cu întrerupătorul de împământare de la capătul siguranței.

▶Mecanism de acționare cu arc cu trei stații, cu două comutatoare de sarcină independente și arbori de operare a comutatorului de împământare.

▶Indicarea poziției comutatorului de sarcină și a comutatorului de împământare

▶ Cilindru de siguranță

▶Siguranța este plasată orizontal.

▶Indicație de declanșare a siguranței Bucșă orizontală de ieșire în față, bucșă conectabilă seria 200 de 200A.

▶Indicator de tensiune capacitiv pentru indicarea electrizării bucșei

▶ Pentru toate funcțiile de comutare, este convenabil să instalați un dispozitiv de lacăt pe RMU.

▶Manometru de gaz SF6 (doar unul în fiecare cutie de gaz SF6)

▶ Împământare bară

▶Parametrii siguranțelor pentru protecția transformatorului sunt 12KV, max 125A, 24KV și max 63A.

▶Interblocarea între comutatorul de împământare și RMU frontală a camerei de cabluri.

○ Configurații și caracteristici opționale

▶Extensie de bară rezervată

▶Magistrală externă Motor pentru funcționarea comutatorului de sarcină 24V/48V DC 110V/220V DC/AC.

▶Bobină de declanșare paralelă 24V/48V DC 110V/220V DC/AC.

▶Bobina de inchidere paralela 24V/48V DC 110V/220V DC/AC.

▶Transformator de curent inel de măsurare și ampermetru Transformator de curent inel de măsurare și contor de watt-oră

▶ Blocare la împământare sub tensiune a liniei de intrare (închidere întrerupător de împământare când bucșa este sub tensiune) AC/DC 110 V/220 V. contact auxiliar

▶Poziția de închidere a încărcăturii 2NO+2NC, poziția comutatorului de împământare 2NO+2NC, siguranță arsă 1NO, manometru 1NO cu semnal și stingător cu arc 1NO cu contact de semnal.

▶Dispozitivul secundar poate fi instalat în camera de linie secundară din partea de sus a unității de comutare și cutia de joasă tensiune din partea de sus a unității de comutare.

□ Modulul contor M

○ Configurație și caracteristici standard

▶Unitate de măsurare 12KV

▶2 transformatoare de curent

▶2 transformatoare de tensiune

▶ 6 bucșe din seria 400 sunt utilizate pentru a conecta magistrala externă extinsă flexibilă a GSFR6-12, la intrarea superioară și la ieșirea inferioară.

▶Disjunctor de flăcări pentru protejarea PT

▶ Componentă de joasă presiune 1 voltmetru cu comutator, 1 ampermetru cu comutator, lățime x înălțime x adâncime =696×1806×820mm.

○ Configurații și caracteristici opționale

▶3 transformatoare de curent

▶3 transformatoare de tensiune paratrăsnet

▶Indicator de tensiune capacitiv pentru a indica faptul că RMU este încărcat

▶ Componentă de joasă presiune: 1 contor de putere, 1 contor de putere reactivă.

□ Modul VCB CB

○Configurație și caracteristici standard și opționale

▶Descărcătorul de trăsnet este instalat la cablul de intrare al barei colectoare 1250a/630a.

▶ Întrerupător în vid pentru protecția liniei de 1250a/630a

▶Transformator de curent

▶Întrerupător în vid VD4X0 acționat electric 10VDC

▶Transformator de tensiune

▶ Funcționarea electrică a UXO, un întrerupător superior de izolare/împământare cu trei stații al întrerupătorului cu vid. ▶Unitate de protecție și control REF542plus (cu CT de protecție)

▶Bobină declanșare șunt 110V/220V DC

▶Bobina de inchidere 110V/220VDC

▶Bucșă cu șuruburi seria 400 a bucșei de ieșire 1250A/630A dispusă orizontal în față.

▶Prelungirea magistrală rezervată a indicatorului de tensiune capacitiv 1250A/630A pentru indicarea sub tensiune a bucșei

▶Manometru de gaz SF6 (doar unul în fiecare cutie de gaz SF6) Lățime x înălțime x adâncime = 696× 1806× 781 mm. ▶Secvență pornit-oprit: O-0,3s-CO-180s-CO.

▶Senzor presiune gaz

□ Accesorii opţionale

1. Contact auxiliar Toate comutatoarele de sarcină și întrerupătoarele pot fi echipate cu 2NO+2NC care indică poziția comutatorului. O bobină de declanșare paralelă (AC sau DC) poate fi instalată pe comutatorul transformatorului și întrerupătorul de circuit, iar componenta de control de joasă tensiune este situată în spatele RMU din față.

2. Indicarea tensiunii Indicatorul capacitiv de tensiune arată dacă bucșa este încărcată sau nu, iar priza de pe aceasta poate fi folosită pentru faza nucleară.

3. Indicator de scurtcircuit și de defecțiune la pământ Pentru a facilita localizarea defecțiunii, modulul de comutare prin cablu poate fi echipat cu indicatori de scurtcircuit și defecțiune la pământ pentru detectarea simplă a defecțiunii.

4. Funcționare electrică Este o schemă standard pentru mecanismul de funcționare manuală a unității de comutare prin cablu și a unității transformatoare. De asemenea, puteți alege să instalați un mecanism de acționare electric. Întrerupătoarele cu cablu, întrerupătoarele cu vid și întrerupătoarele de împământare sunt toate acționate de mecanisme situate în spatele RMU din față. Toate întrerupătoarele și întreruptoarele pot fi acționate prin mâner de acționare (configurație standard) sau pot fi echipate cu mecanism de acționare a motorului (accesorii). Cu toate acestea, întrerupătorul de împământare poate fi acționat numai manual și este configurat un mecanism cu capacitatea de a închide curentul de defect. Mecanismul de acționare electric poate fi realizat cu ușurință pe etape.

5. Conexiune prin cablu Sunt instalate bucșe standard în conformitate cu DIN47636. Toate bucșele au aceeași înălțime față de sol și sunt protejate de placa de acoperire a camerei cablurilor. Unele plăci de acoperire pot fi interblocate cu întrerupătorul de împământare, iar plăci de acoperire speciale pentru încăpere cu cablu dublu pot fi utilizate și pentru liniile de intrare cu cablu dublu.

6. Indicator de presiune De obicei echipat cu un indicator de presiune, care este format dintr-un manometru. În plus, pot fi prevăzute contacte electrice pentru a indica reducerea presiunii.

7. Blocare cu cheie Pot fi instalate încuietori cu cheie pentru întrerupătoare, întrerupătoare de sarcină și întrerupătoare de împământare. Poate fi echipat cu semiadăpost de blocare cu blocare, care este potrivit pentru întrerupătoare, întrerupătoare de sarcină și întrerupătoare de împământare.

8. Întrerupător de arc Toate unitățile de rețea de inel pot fi echipate cu descărcători de arc. Când se produce arcul în interior, descărcătorul de arc se va închide automat pe bucșa de intrare, inclusiv modulele D, DE și V, iar toate modulele de cablu pot fi echipate cu un opritor de arc. Trebuie să comande împreună cu unitatea și nu o pot schimba. Acțiunea extinctorului cu arc poate fi indicată prin această metodă, iar contactele electrice din unitatea SF6 sunt conectate la terminalul din spatele RMU frontală.

● Exemplu de schemă

◆ Schema 1 SA+CCF+

Instalați paratrăsnet pe autobuz și lăsați-l pentru extindere.

Notă: numărul de unități RMU nu trebuie să fie mai mic de 3.

◆ Schema 2 CCF+

Instalați paratrăsnet în linia de intrare și rezervați extinderea.

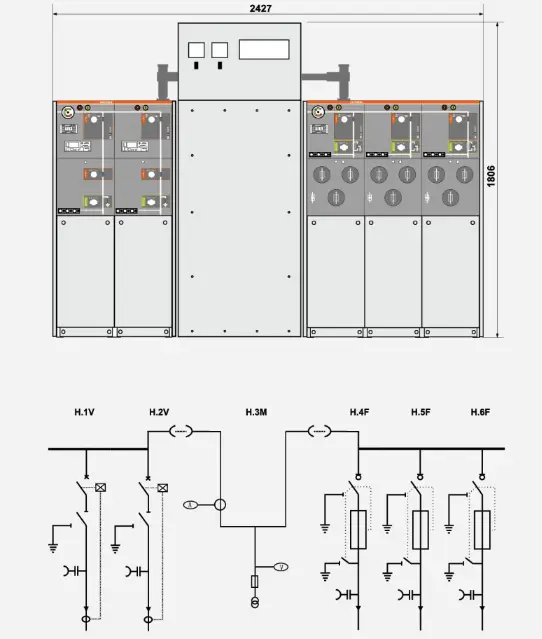

◆ Schema 3 W+M+FFF

Calcul latura de înaltă tensiune

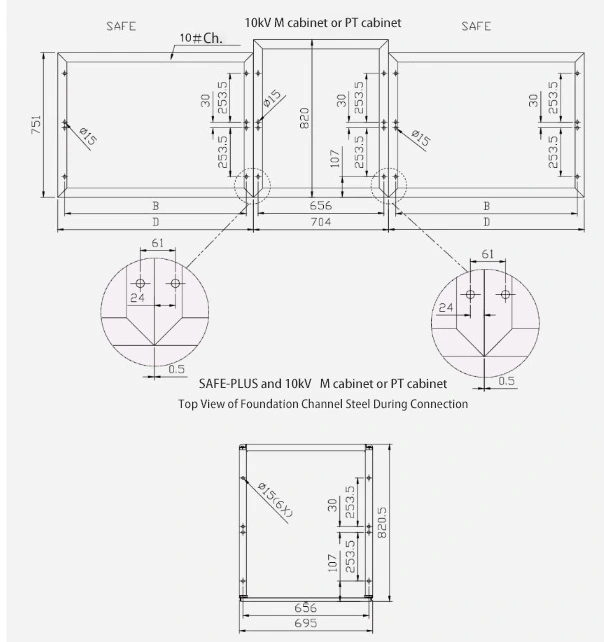

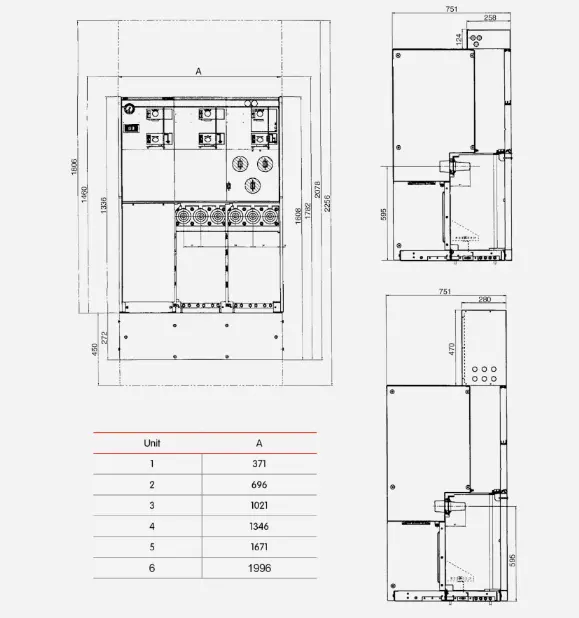

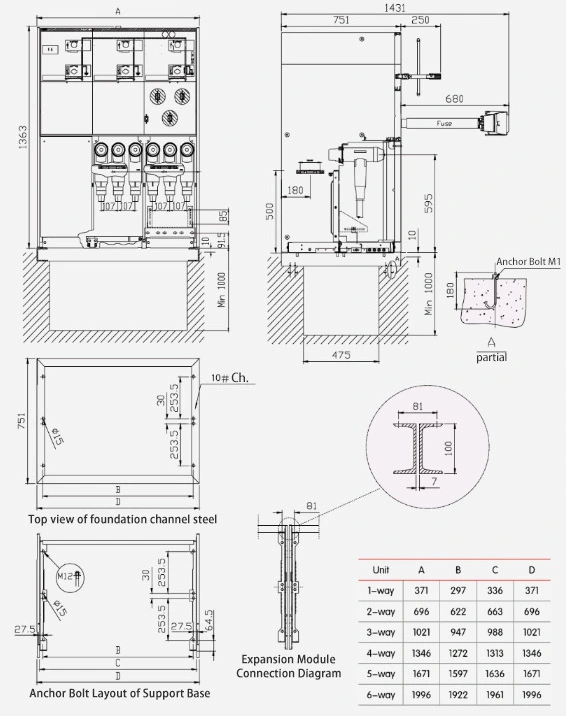

● Tabelele de structură și dimensiuni ale unității GIS KXRM6-12
