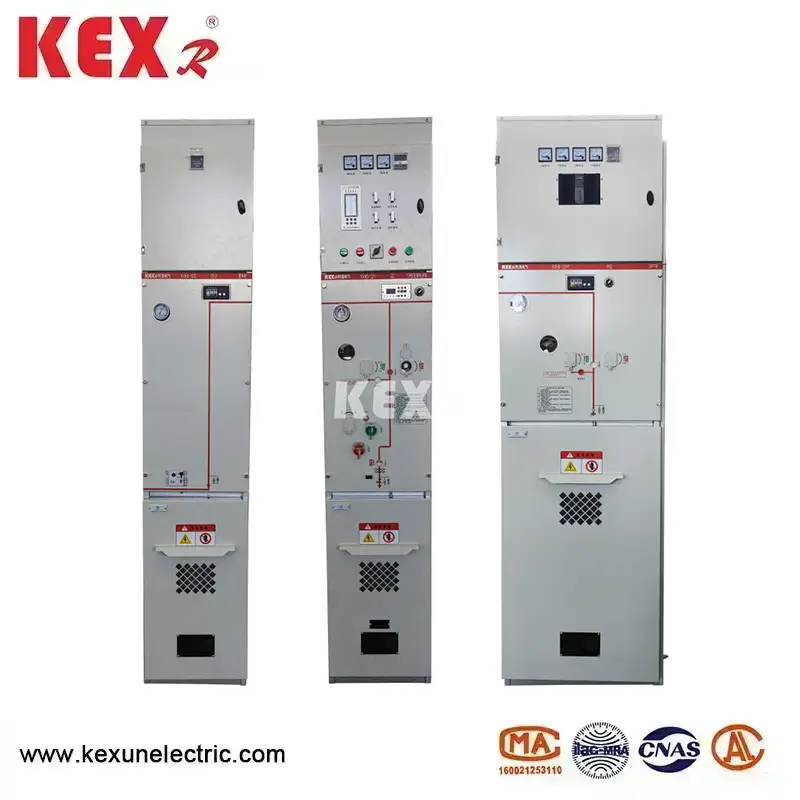

Dulap de comutație cu izolare cu gaz ecologic

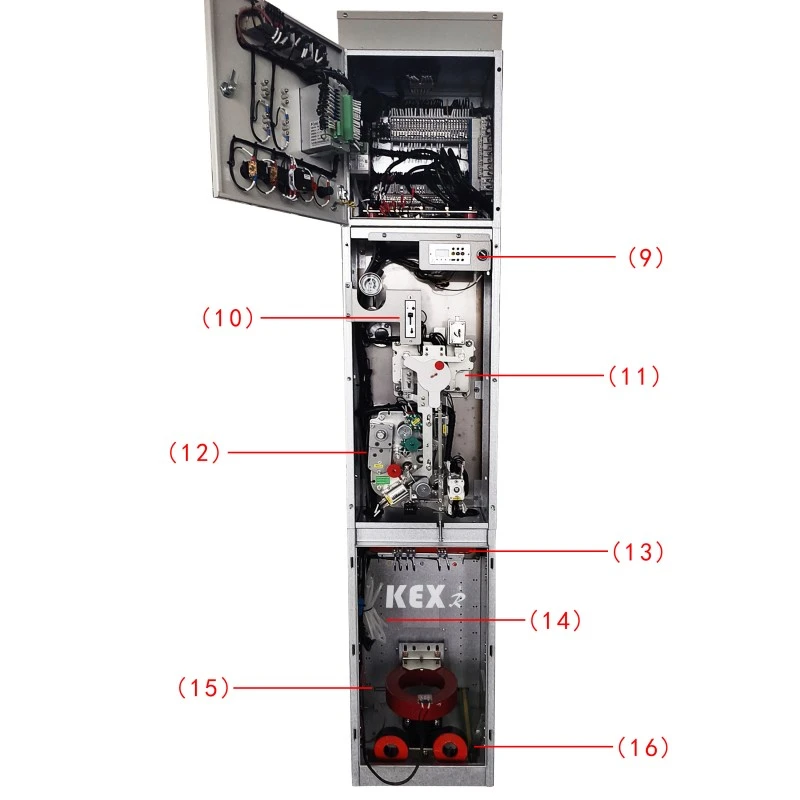

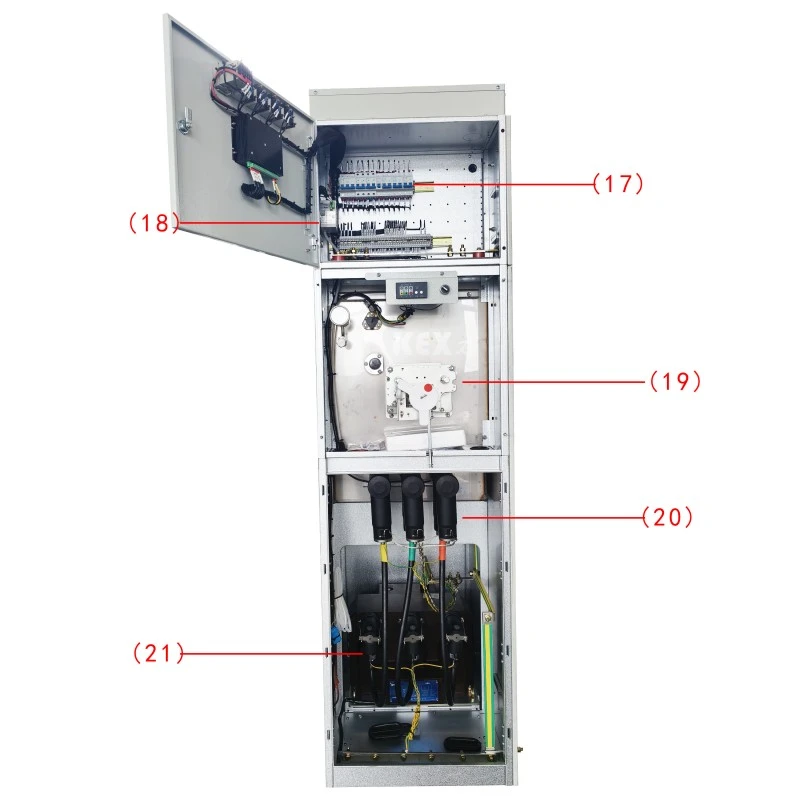

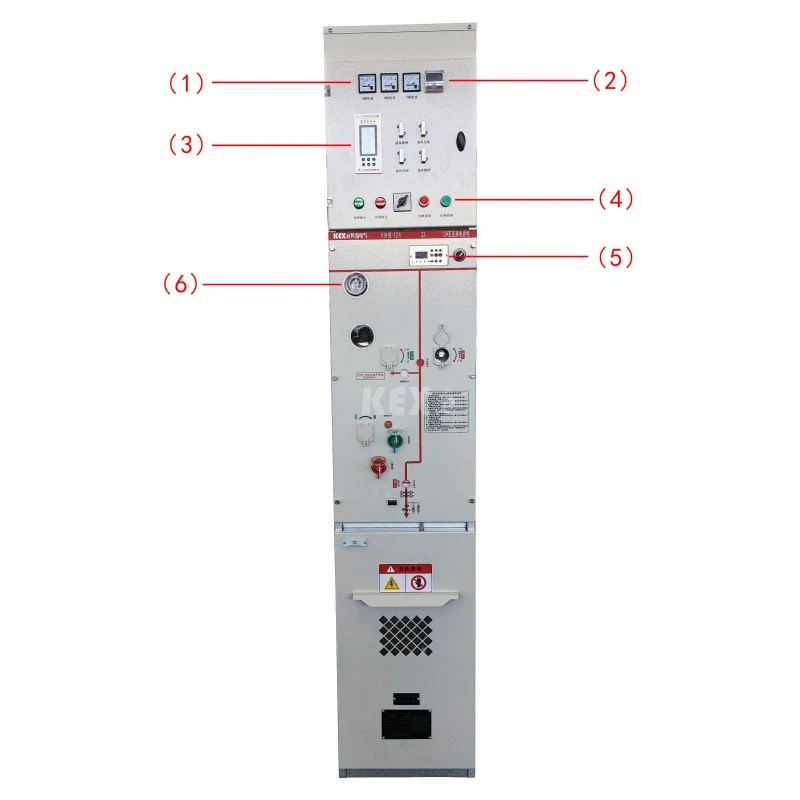

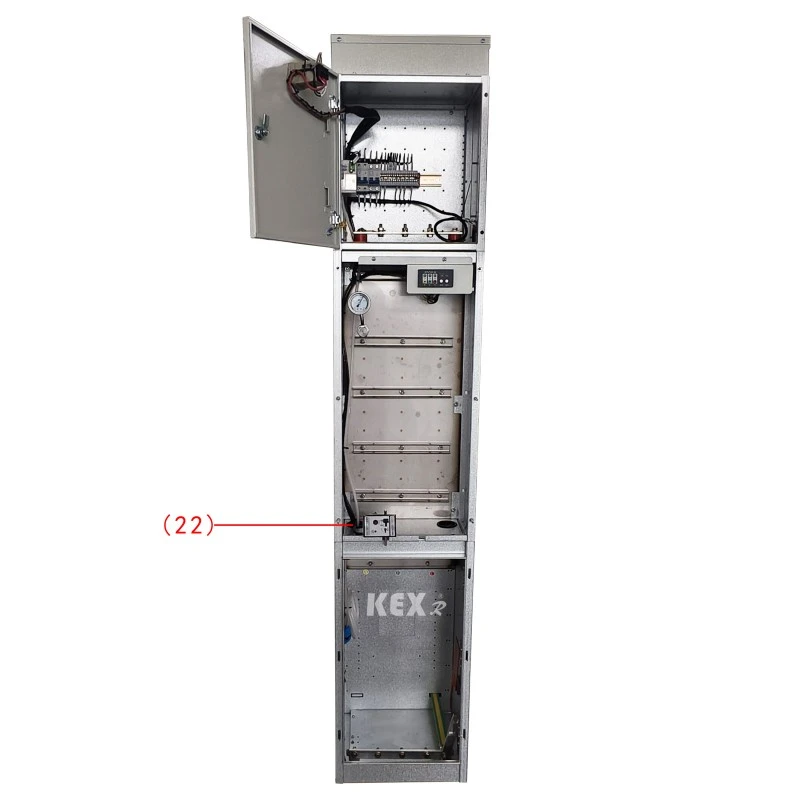

●Componente

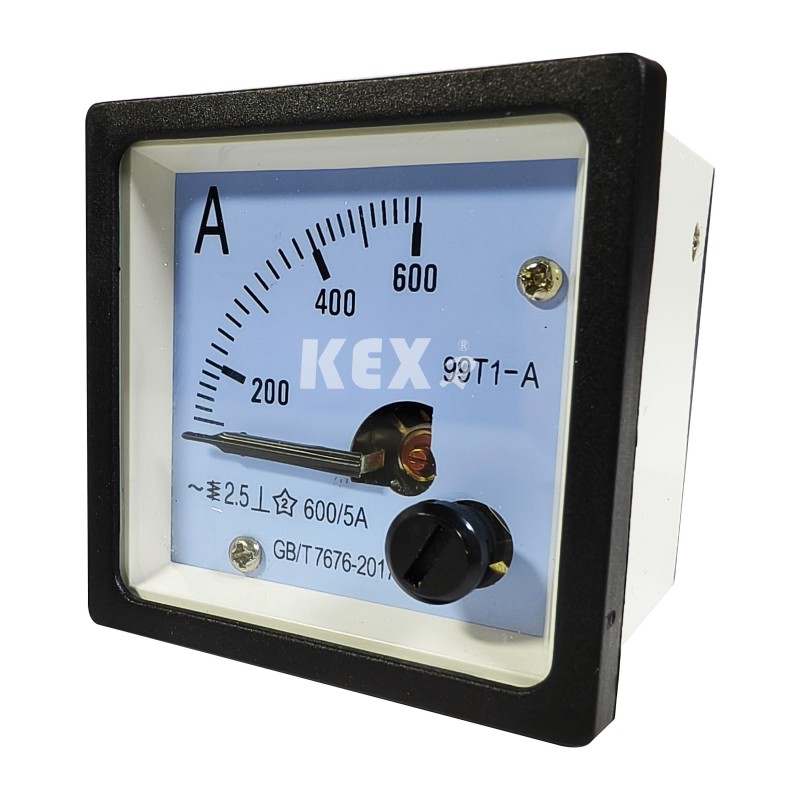

1.Ampermetru

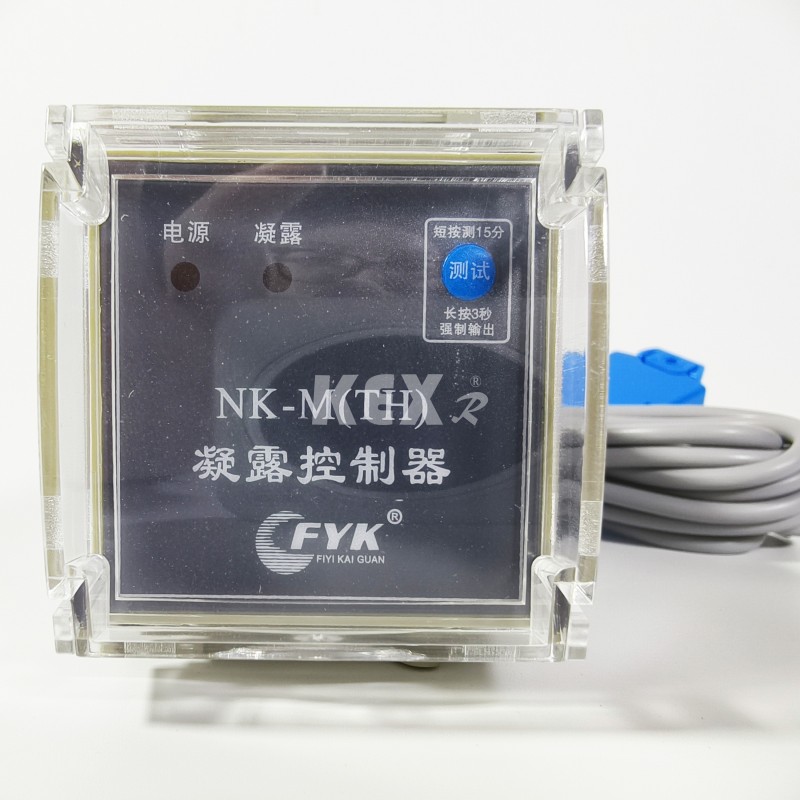

2.Control de condens

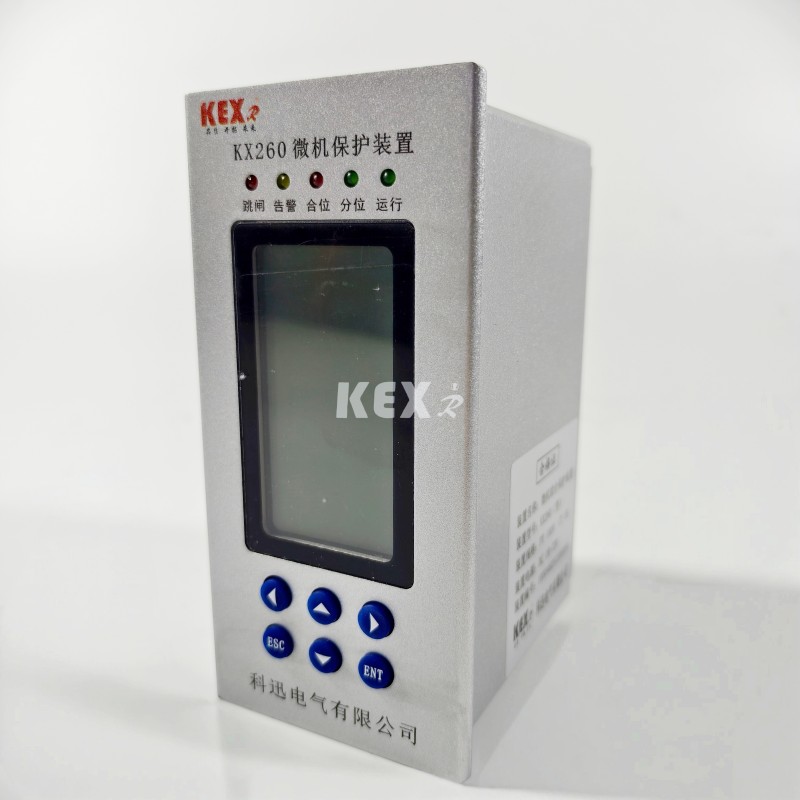

3.Dispozitiv de protecție pentru microcomputer

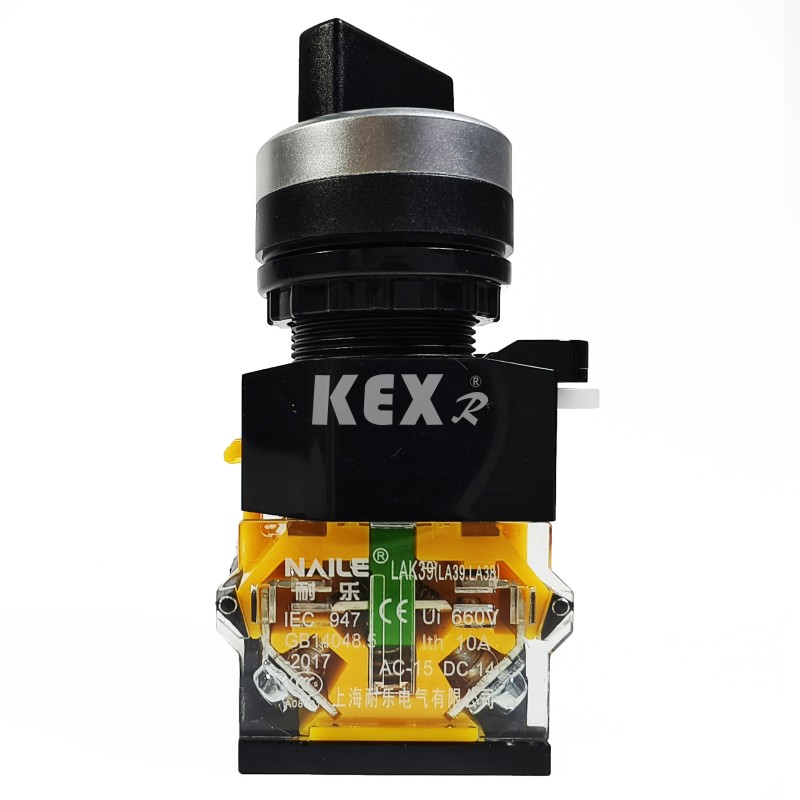

4. Buton

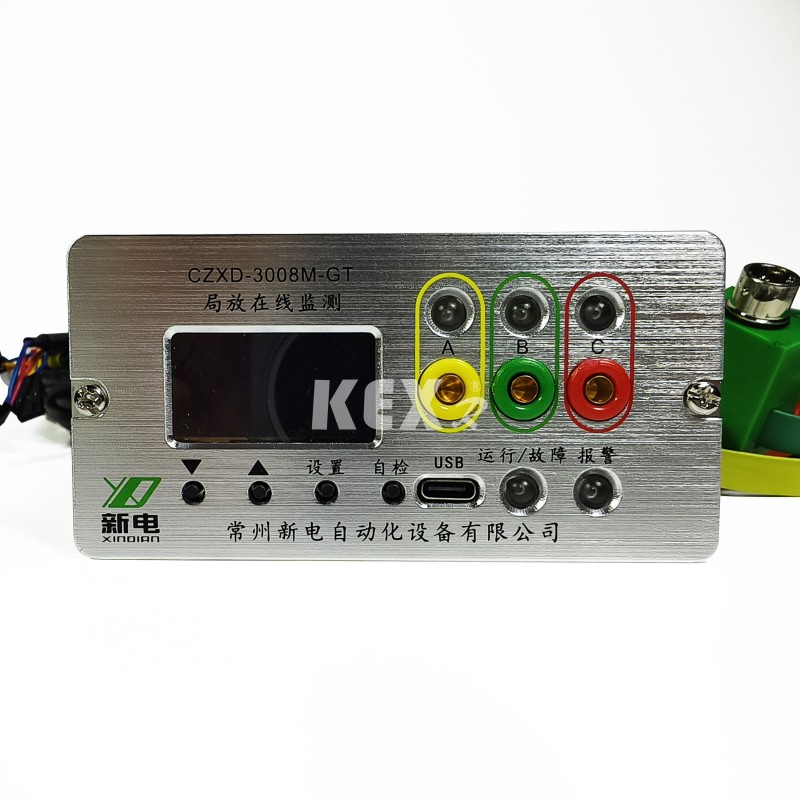

5.Detector cu descărcare parțială

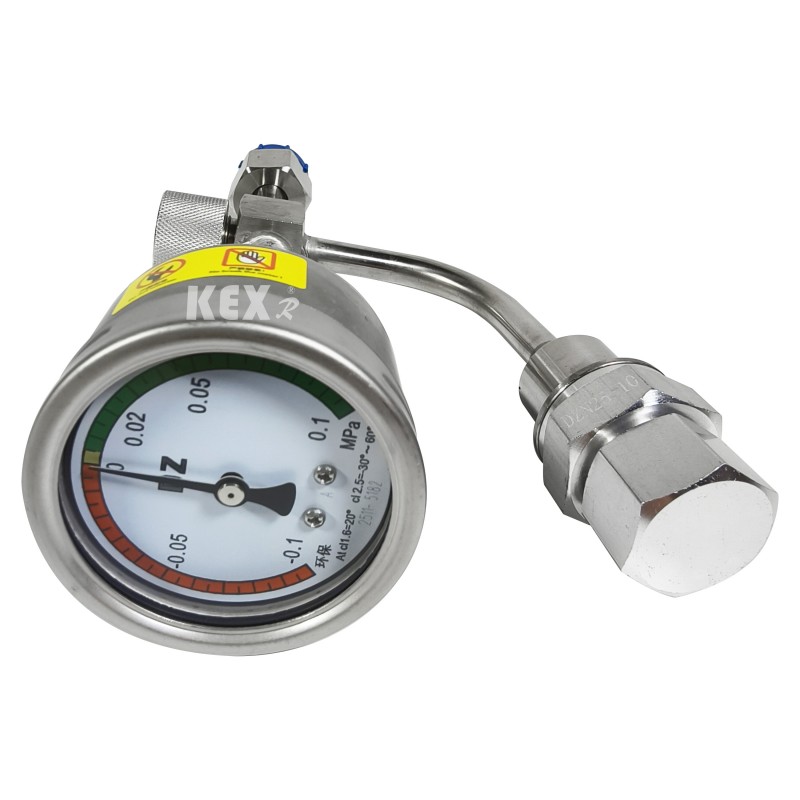

6.Barometrul

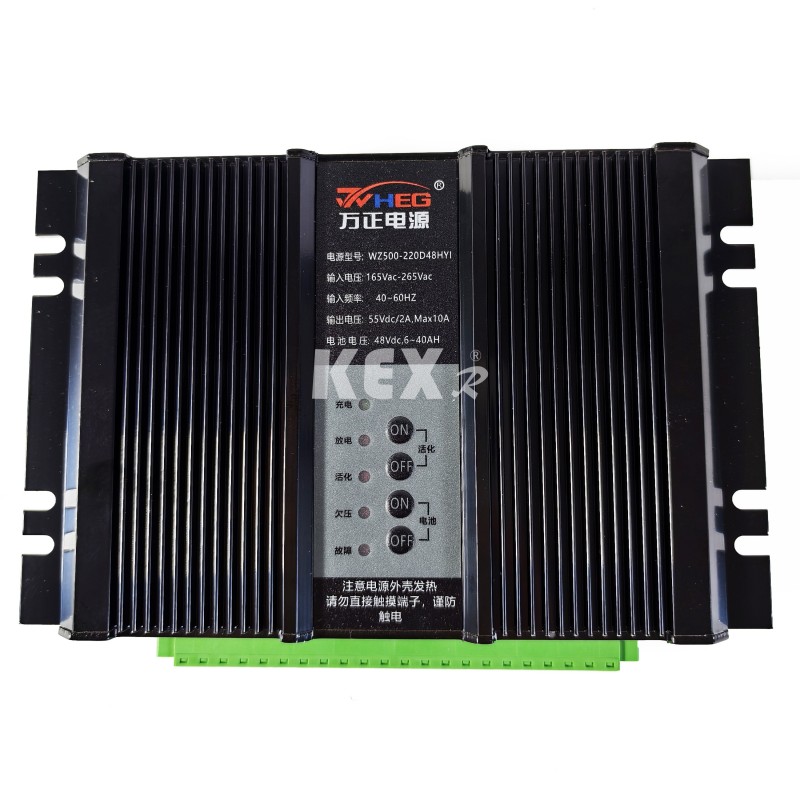

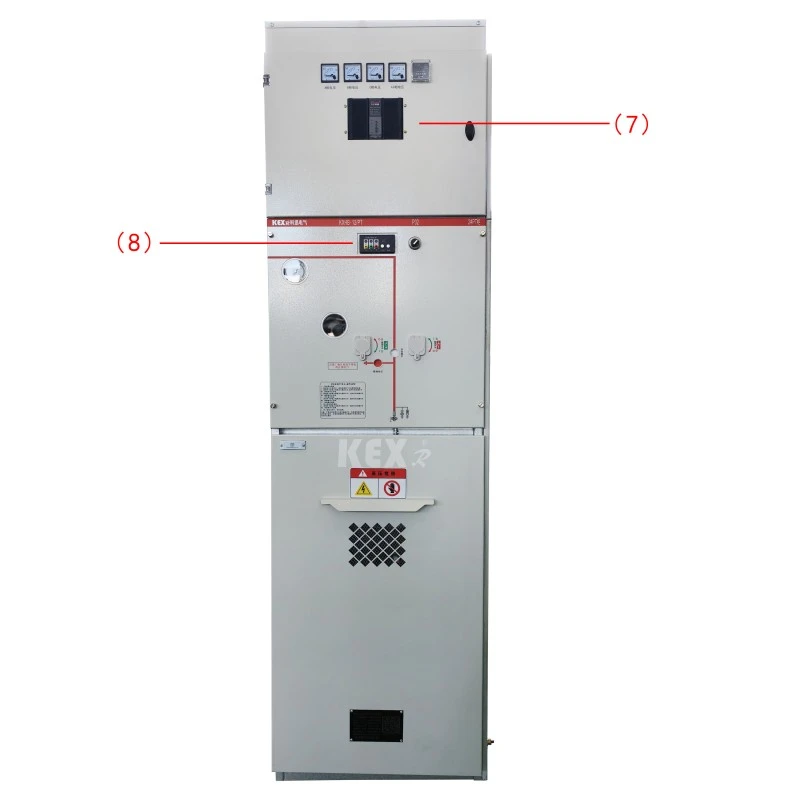

7. Alimentare

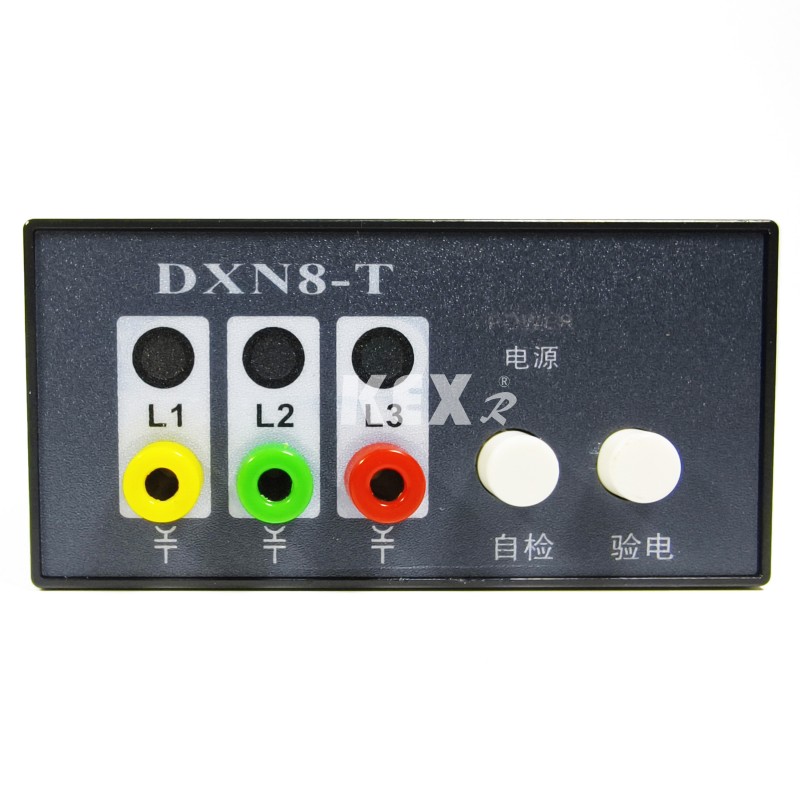

8. Afișaj încărcat

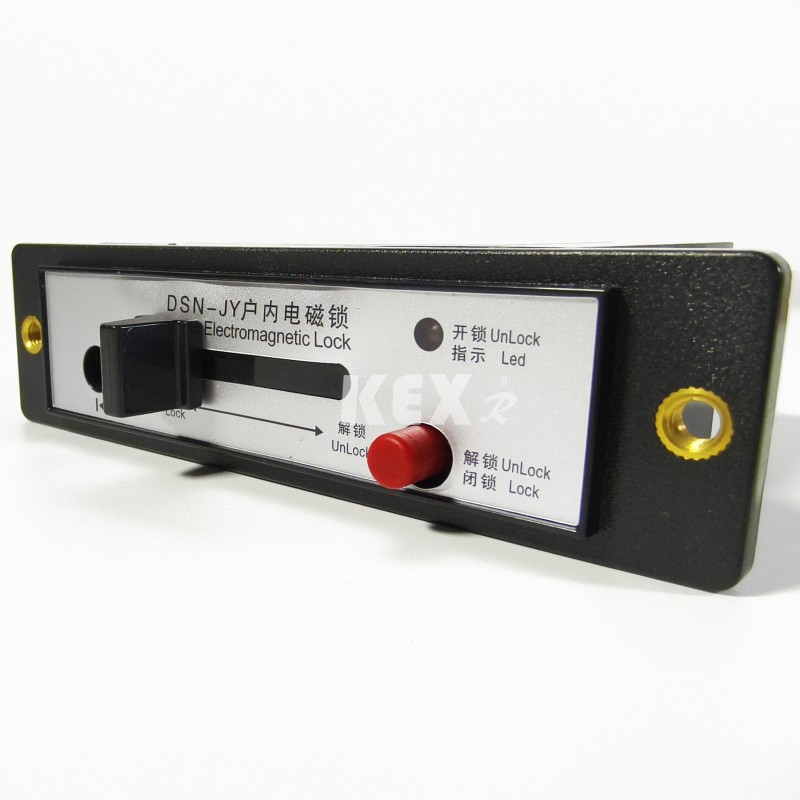

10.Blocare electromagnetica

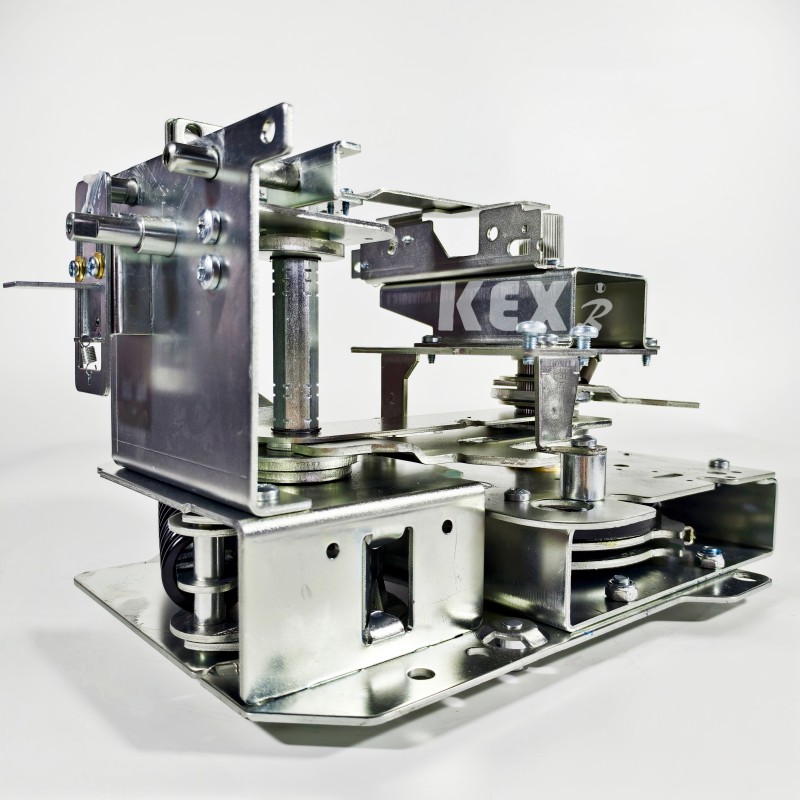

11. Mecanism manual de acționare

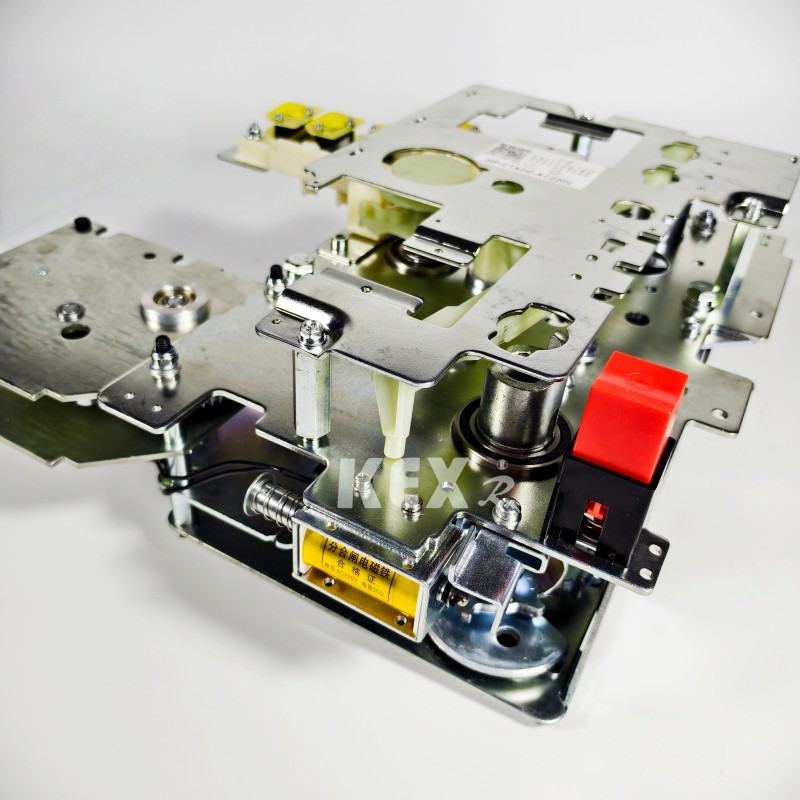

12.Mecanism de acționare electric

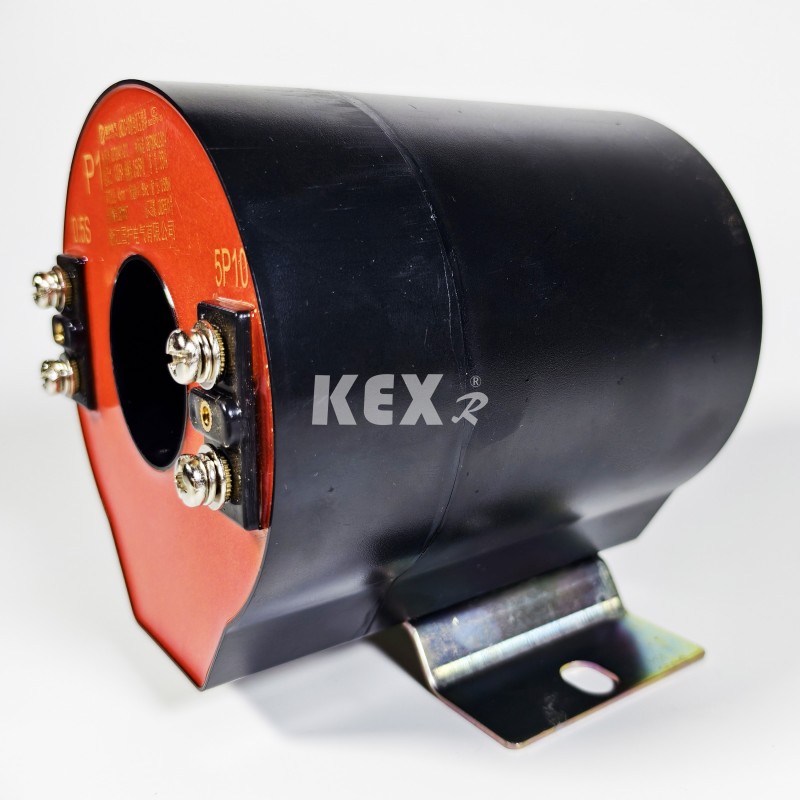

16. CT

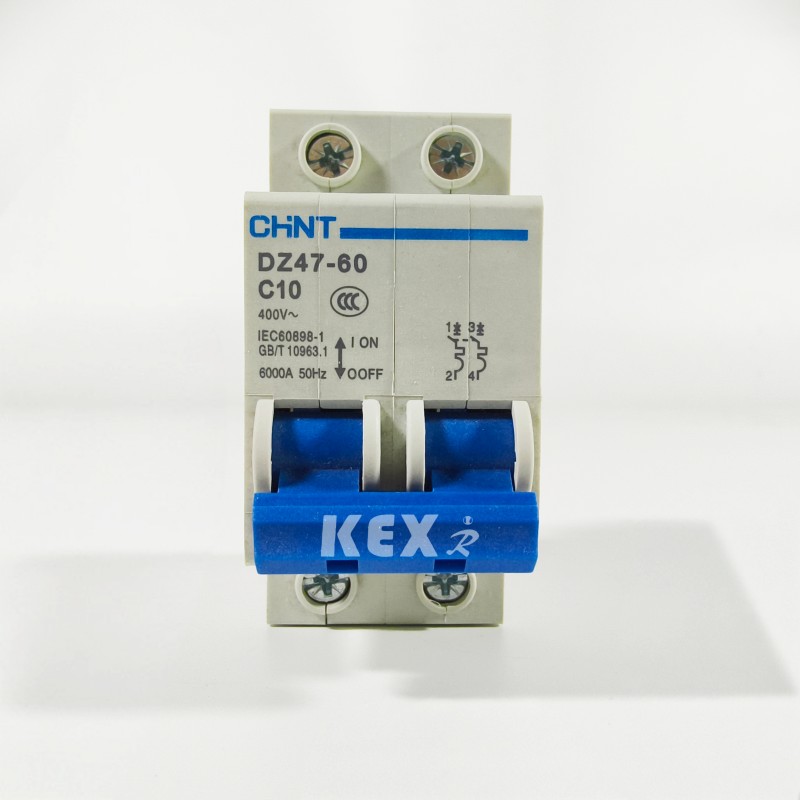

17.MCB

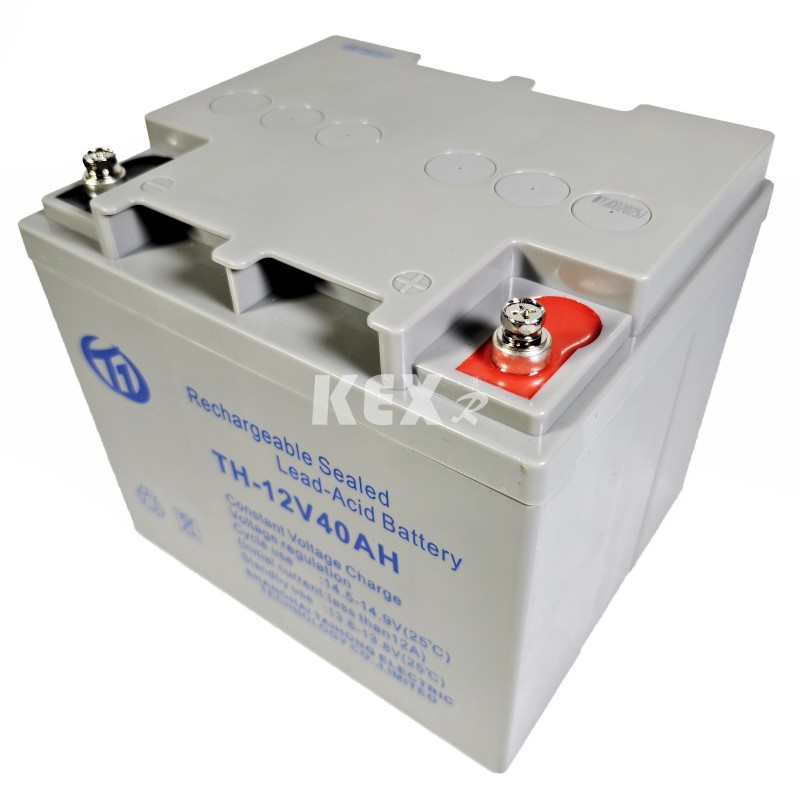

18.baterie de stocare

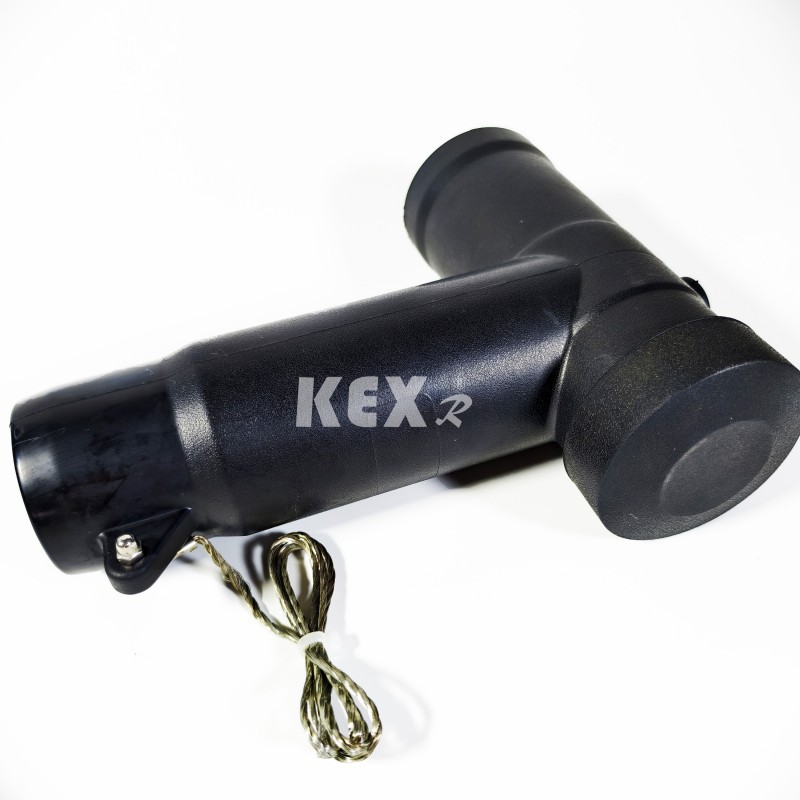

20. Fișă cablu

● Conditii de utilizare

◆ Temperatura: -25~45℃

◆ Temperatura maximă zilnică: 35℃

◆ Grad IP: etanșare pentru corp încărcat IP67, carcasă dulap de comutare IP4x

◆Aerul din jur din dulapul aparatului de distribuție cu izolație cu gaz ecologic nu ar trebui să fie poluat în mod evident cu gaze combustibile corozive și vapori de apă.

◆Nu există un loc frecvent de vibrații violente, iar designul dur sub părțile dure îndeplinește diferite cerințe.

● Standarde

Tipul KXHB-12 Dulapul de comutație cu izolație cu gaz ecologic îndeplinește standardele de mai jos

◆Cerințe tehnice comune ale standardelor GB/T 1022 pentru aparatele de comutare și control de înaltă tensiune. ◆ GB/T39063640.5kV AC aparat de comutație cu carcasă metalică și echipamente de control.

◆ GB/T1985 Întrerupător de izolare CA de înaltă tensiune și întrerupător de împământare

◆ GB/T38043.6-40.5kV AC întrerupător de sarcină de înaltă tensiune

◆ GB/T1984 Întrerupător de înaltă tensiune AC

◆ Codul IP GB/T4208 al nivelului de protecție a carcasei

◆ Măsurarea descărcării parțiale GB/T7354

◆ GB/T311.1 Coordonarea izolației Partea 1: Definiție, principii și reguli

●Tabelul cu parametrii tehnici ai cabinetului de comutație izolată cu gaz ecologic

◆ Cabinet întrerupător

◆Încărcați dulapul de comutare

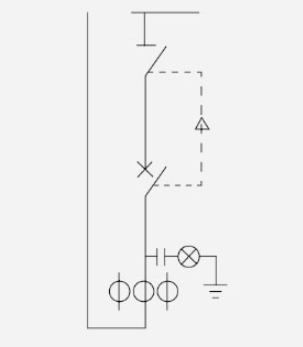

● Schema de configurare a cabinetului

○ Schema 1

CL650mm

◆Accesorii de bază

▶Comutator de încărcare

▶ Comutator de izolare cu două stații

▶ Contor de afișare live

▶Bară standard

▶Mâner de operare

▶Contactați Busbar

◇ accesorii opționale

▶Mecanism de acționare electric

▶Instrument de afișare digitală

▶Instrument indicator de blocare electromagnetică sursă de curent continuu

▶Blocare mecanică trei în două

▶Monitorizarea on-line a descărcătorului Camera de joasă tensiune

▶Instrument de afișare digitală

▶Protecție pasivă

▶Ridicarea scaunului

▶Modul redresor

▶Cameră de joasă tensiune

▶Descarcator de trăsnet cu blocare mecanică două într-unul

▶ Alimentare DC (12h-24Ah) instrument indicator blocare electromagnetică Scaun ridicat

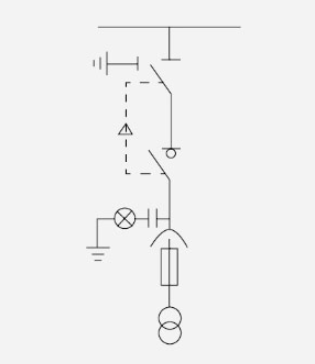

PTC500mm

◆Accesorii de bază

▶Comutator de încărcare

▶ Funcționare standard cu magistrală de afișare live a deconectatorului cu trei stații

▶maner transformator de tensiune

▶Tub fuzionat PT

▶Fișă de cablu cot (inclusiv cablu)

◇ accesorii opționale

▶Mecanism de acționare electric

▶Instrument de afișare digitală

▶Instrument indicator de blocare electromagnetică sursă de curent continuu

▶Blocare mecanică trei în două Monitorizare on-line a descărcător

▶Cameră de joasă tensiune

▶Instrument de afișare digitală

▶Protecție pasivă

▶Modul redresor scaun ridicător

▶Cameră de joasă tensiune

▶Ustensile de blocare mecanică două într-unul

▶ Blocare electromagnetică a instrumentului indicator de sursă de curent continuu (12h-24Ah).

▶Ridicarea scaunului

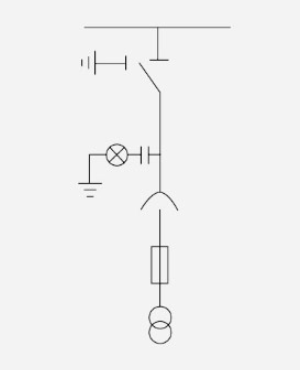

PTi500mm

◆Accesorii de bază

▶Separator cu trei posturi

▶Afișaj încărcat

▶Autobuz standard

▶Mâner de operare

▶Transformator de tensiune

▶Tub fuzionat PT

▶Fișă de cablu cot (inclusiv cablu)

◇ accesorii opționale

▶Mecanism de acționare electric

▶Instrument de afișare digitală

▶Instrument indicator de blocare electromagnetică sursă de curent continuu

▶Blocare mecanică trei în două

▶Monitorizare on-line a descărcător

▶Cameră de joasă tensiune

▶Instrument de afișare digitală

▶Protecție pasivă

▶Ridicarea scaunului

▶Modul redresor

▶Cameră de joasă tensiune

▶Descărcător mecanic de blocare două într-unul

▶ Blocare electromagnetică a instrumentului indicator de sursă de curent continuu (12h-24Ah).

▶Ridicarea scaunului

PT 500 mm

◆Accesorii de bază

▶Afișaj încărcat

▶Autobuz standard

▶Transformator de tensiune

▶Tub fuzionat PT

▶Fișă de cablu cot (inclusiv cablu)

◇ accesorii opționale

▶Mecanism de acționare electric

▶Instrument de afișare digitală

▶Instrument indicator de blocare electromagnetică sursă de curent continuu

▶Blocare mecanică trei în două

▶Monitorizare on-line a descărcător

▶Cameră de joasă tensiune

▶Instrument de afișare digitală

▶Protecție pasivă

▶Ridicarea scaunului

▶Modul redresor

▶Cameră de joasă tensiune

▶Descărcător mecanic de blocare două într-unul

▶ Blocare electromagnetică a instrumentului indicator de sursă de curent continuu (12h-24Ah).

▶Ridicarea scaunului

PTS500

◆Accesorii de bază

▶Transformator de tensiune

▶Tub fuzionat PT

▶Fișă de cablu cot (inclusiv cablu)

◇ accesorii opționale

▶Paratrăsnet

▶Monitorizare on-line a descărcător

▶ Alimentare DC (12h-24Ah)

▶Instrument indicator pentru camera de joasă tensiune

▶ Blocare electromagnetică a instrumentului de afișare digitală

▶Ridicarea scaunului

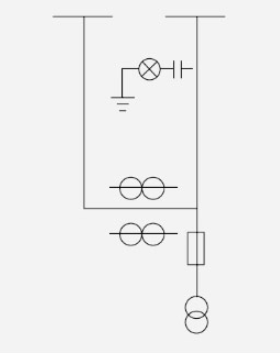

M 650 mm

◆Accesorii de bază

▶Afișaj încărcat

▶Autobuz lung și scurt

▶Transfer autobuz

▶Transformator de tensiune

▶ Rezervor de dozare cu tub fuzionat PT

▶Transformator de tensiune

◇ accesorii opționale

▶Instrument indicator pentru camera de joasă tensiune

▶ Blocare electromagnetică a instrumentului de afișare digitală

▶Ridicarea scaunului

▶ Controler de temperatură și umiditate

Notă: Dacă se adaugă un întrerupător de izolare pozitiv înainte de PT, lățimea dulapului trebuie modificată la 1000 mm, iar celelalte dimensiuni rămân neschimbate.

○ Schema 2

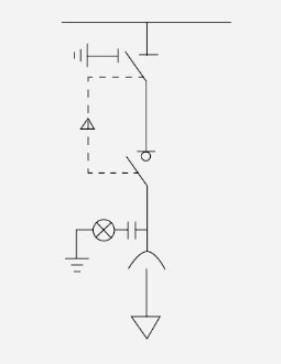

C 420 mm

◆Accesorii de bază

▶Separator cu trei posturi

▶Afișaj încărcat

▶Autobuz standard

▶Mâner de operare

▶Comutator de încărcare

◇ accesorii opționale

▶Mecanism electric de acționare paratrăsnet

▶Asigurare globală

▶Instrument de afișare digitală

▶ Blocare electromagnetică a sursei de alimentare CC

▶Transformator cu secvență zero

▶Indicator de eroare (cu măsurarea temperaturii) instrument indicator ▶Monitorizare on-line a descărcător

▶Protecție pasivă

▶Ridicarea scaunului

▶Modul redresor

▶Transformator de curent prin miez

▶Indicator de eroare EKL-4

▶Cameră de joasă tensiune

▶ Blocare mecanică două într-unul

▶Dispozitiv de blocare a împământării liniei de intrare

▶Blocare mecanică trei în două

▶Accesorii pentru cablu

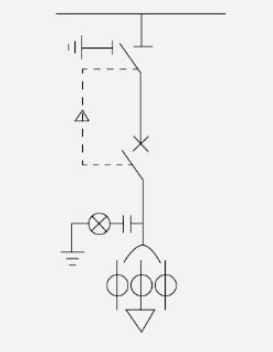

V 420 mm

◆Accesorii de bază

▶Separator în 3 poziții

▶Afișaj încărcat

▶Bară standard

▶Mâner de operare

▶Întrerupător

▶CT

◇ accesorii opționale

▶Mecanism de acționare electric

▶Dodge dispozitiv

▶Asigurare globală

▶Instrument de afișare digitală

▶ Blocare electromagnetică a sursei de alimentare CC

▶Transformator cu secvență zero

▶Instrument indicator de eroare (cu măsurarea temperaturii).

▶Monitorizare on-line a descărcător

▶Protecție pasivă

▶Ridicarea scaunului

▶Modul redresor

▶Transformator de curent prin miez

▶Indicator de defecțiune EKL-4 Camera de joasă tensiune

▶ Blocare mecanică două într-unul

▶Dispozitiv de blocare a împământării liniei de intrare

▶Blocare mecanică trei în două

▶Accesorii pentru cablu

V 650 mm

◆Accesorii de bază

▶Separator cu două posturi

▶Afișaj încărcat

▶Autobuz standard

▶Maner de acționare întrerupător

▶Transformator de curent

▶Autobuz de conectare

◇ accesorii opționale

▶Mecanism de acționare electric

▶Asigurare globală

▶Cameră de joasă tensiune

▶ Blocare mecanică două într-unul

▶Blocare mecanică trei în două

▶Instrument indicator de alimentare CC

▶Instrument de afișare digitală

▶Ridicarea scaunului

▶Modul redresor de protecție pasivă

▶ Încuietoare electromagnetică

○ Schema 3

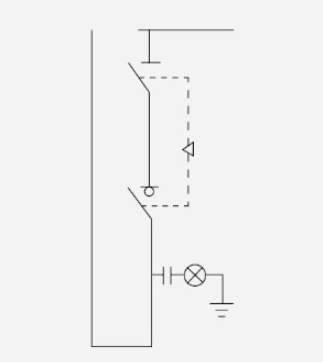

DI 420 mm

◆Accesorii de bază

▶Afișaj încărcat

▶Bară standard

◇ accesorii opționale

▶Descărcător pentru accesorii cabluri

▶Monitorizare on-line a descărcător

▶Indicator de defecțiune Indicator de eroare EKL-4 (cu măsurarea temperaturii) ▶Blocare electromagnetică

▶Ridicarea scaunului

DI 420 mm

◆Accesorii de bază

▶Afișaj încărcat

▶Bară standard

▶Mâner de operare

▶Separator cu 2 poziții

◇ accesorii opționale

▶Cameră de joasă tensiune

▶ Blocare mecanică două într-unul

▶Blocare mecanică trei în două

▶ Scaun de ridicare cu blocare electromagnetică

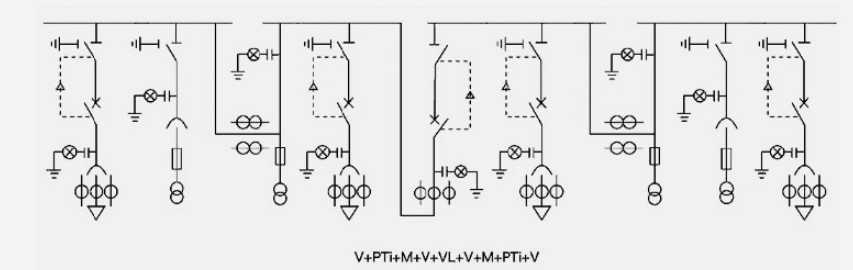

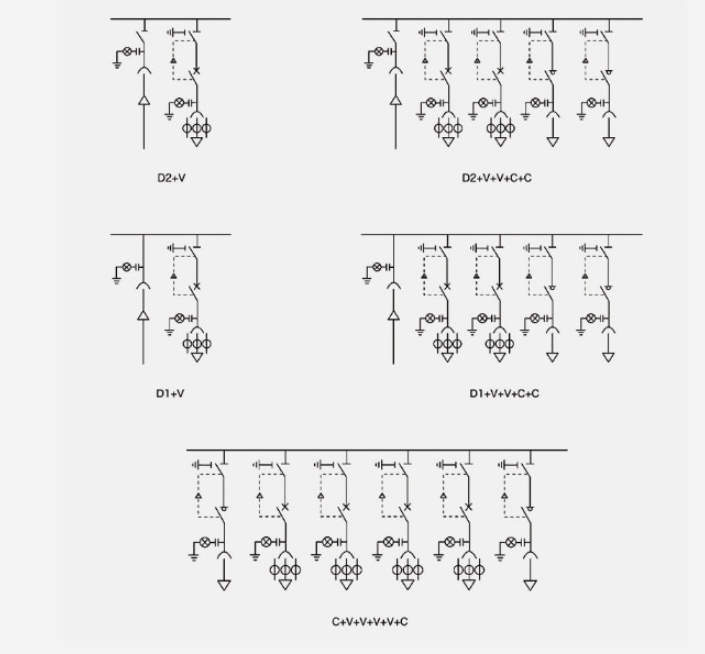

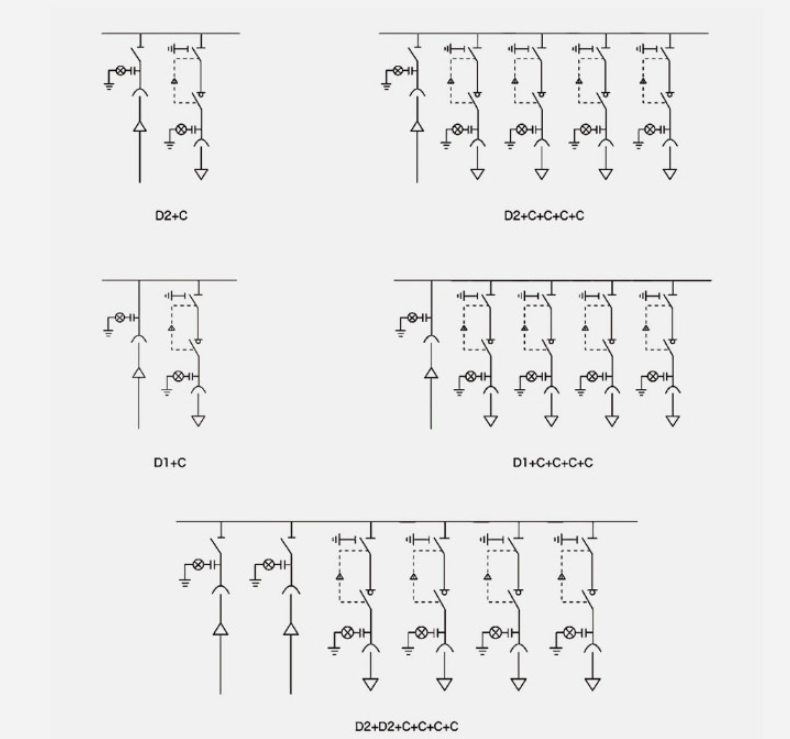

● Combinația tipică de schemă 1

Notă: Schema de referință combinată tipică de mai sus poate fi combinată în diferite moduri, în funcție de nevoile utilizatorilor.

Combinație tipică de schemă 2

Notă: Schema de referință combinată tipică de mai sus poate fi combinată în diferite moduri, în funcție de nevoile utilizatorilor.

Schema de segmentare ATS

● Comutator de instrucţiuni de utilizare

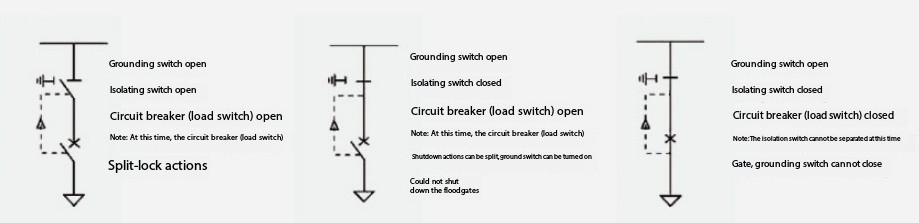

Poziția comutatorului, starea și interblocarea

Etape de operare:

Transmisia puterii: Agățați (închideți) ușile superioare și inferioare cu un întrerupător de circuit (comutator de sarcină) → întrerupătorul de împământare cu un întrerupător de izolare → întrerupătorul de circuit (comutator de sarcină) cu o transmisie de putere este finalizat.

Întrerupător de curent: întrerupător (întrerupător de sarcină) → întrerupător → întrerupător de împământare → întrerupător (întrerupător de sarcină) este descărcat (deschis) și ușa este înnegrită.

● Instructiuni de instalare

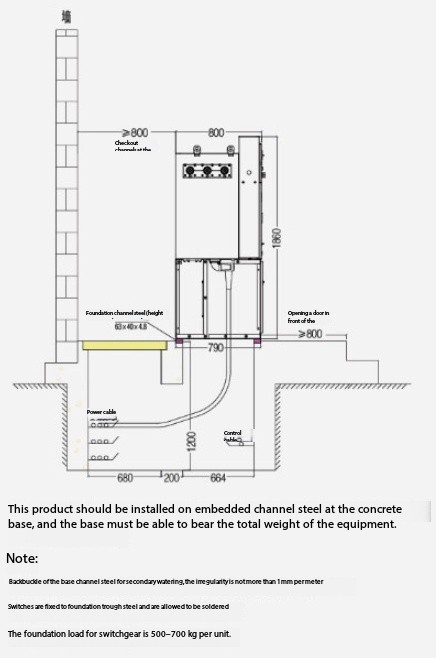

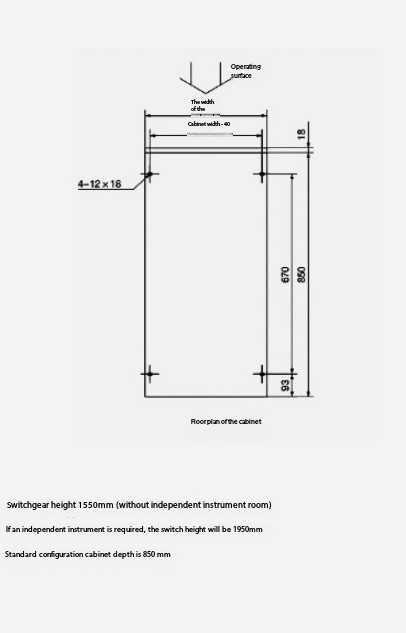

◆ Fundația și dimensiunile generale

◆Dimensiuni generale ale dulapului și ale instalării
