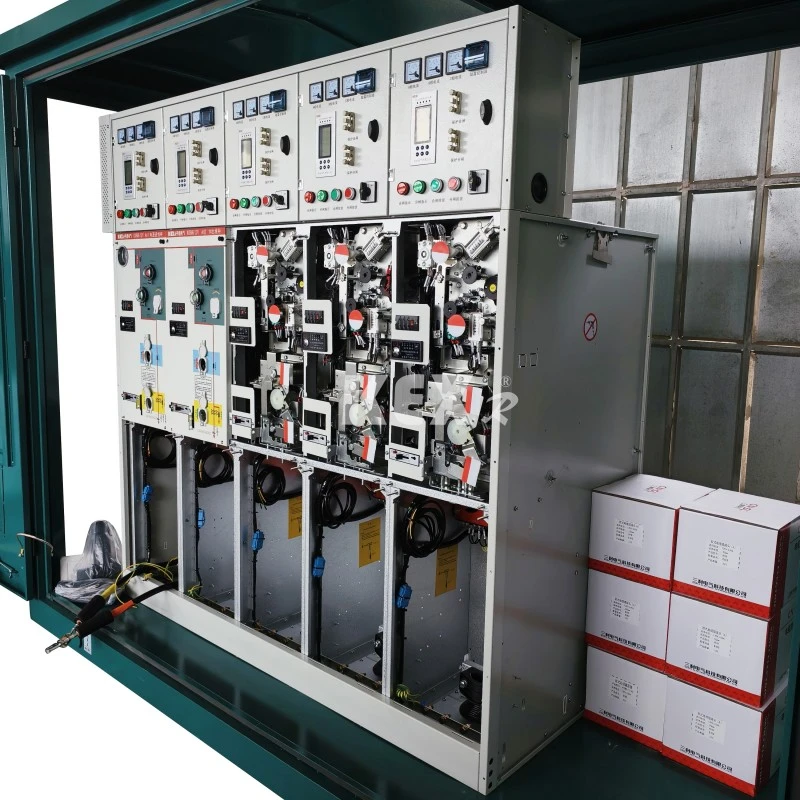

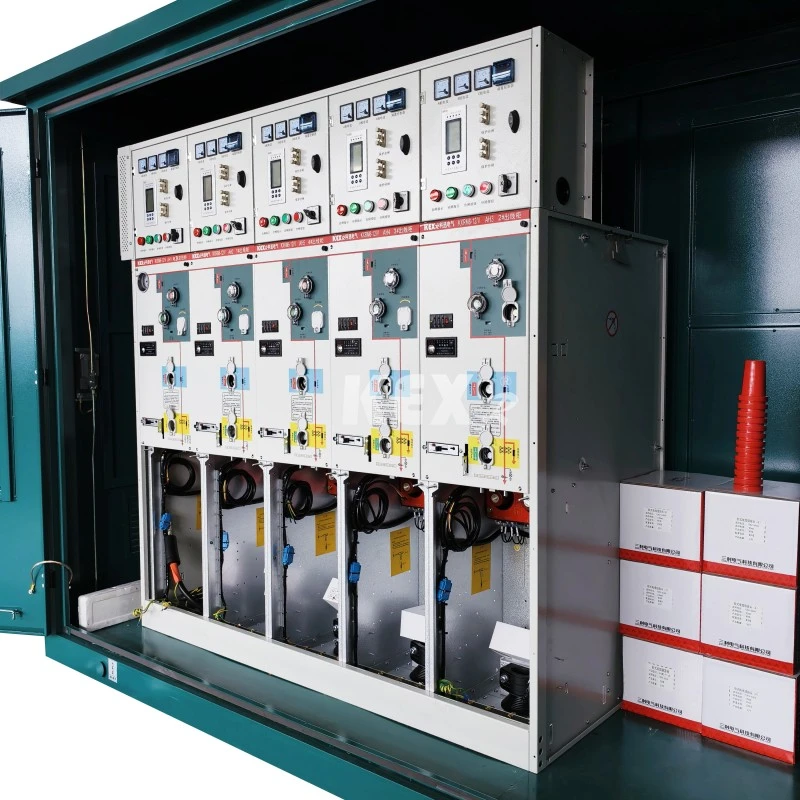

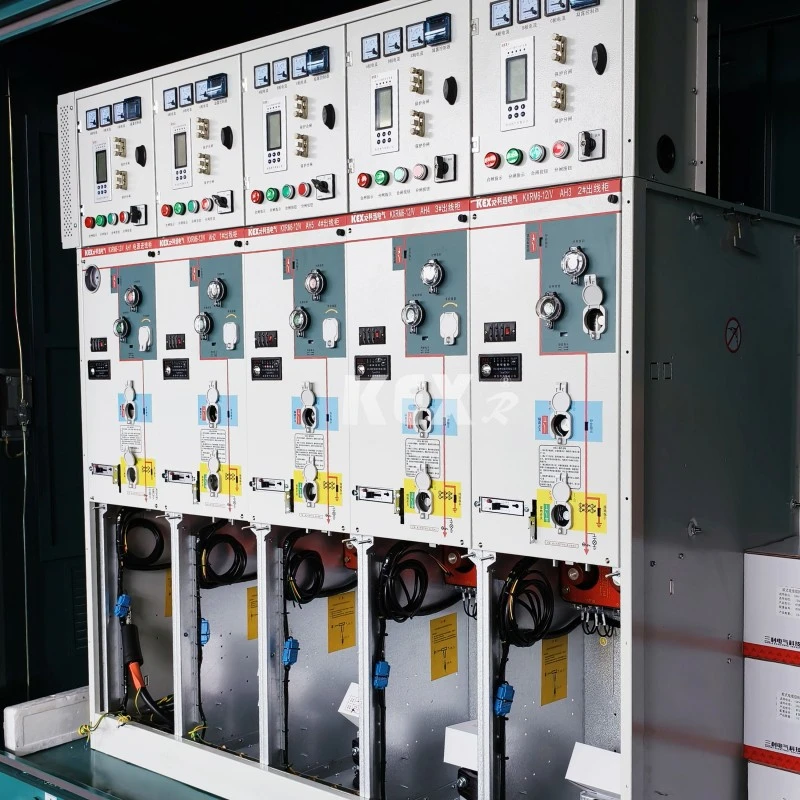

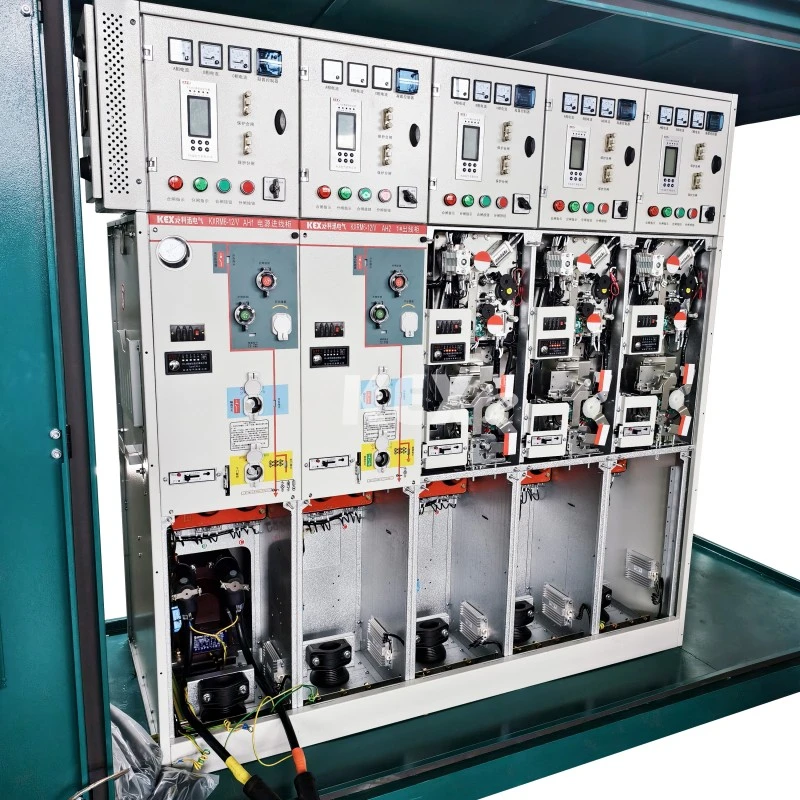

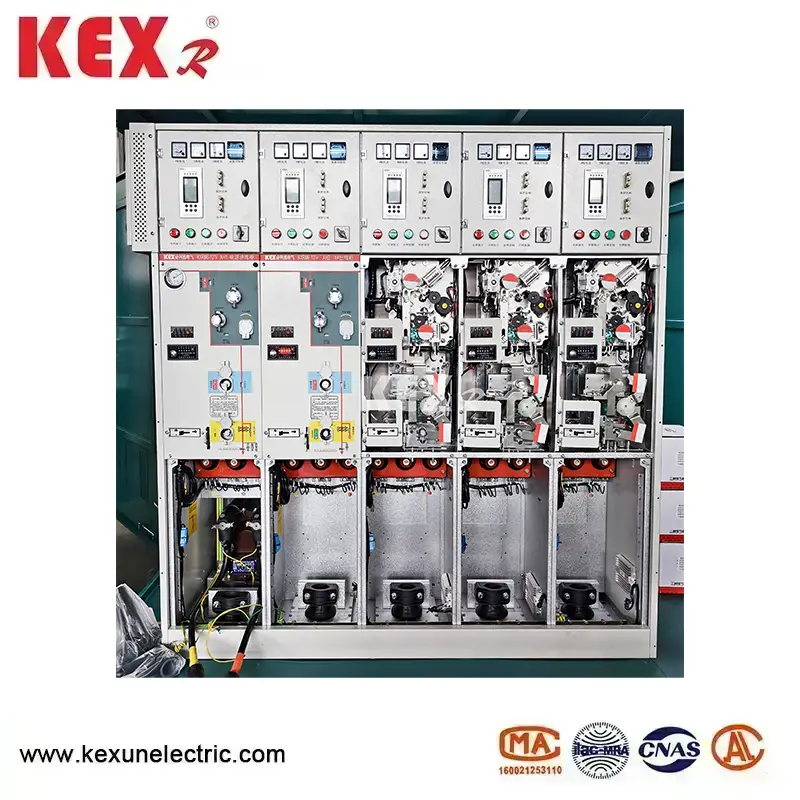

Cabinet GIS de tip combinat

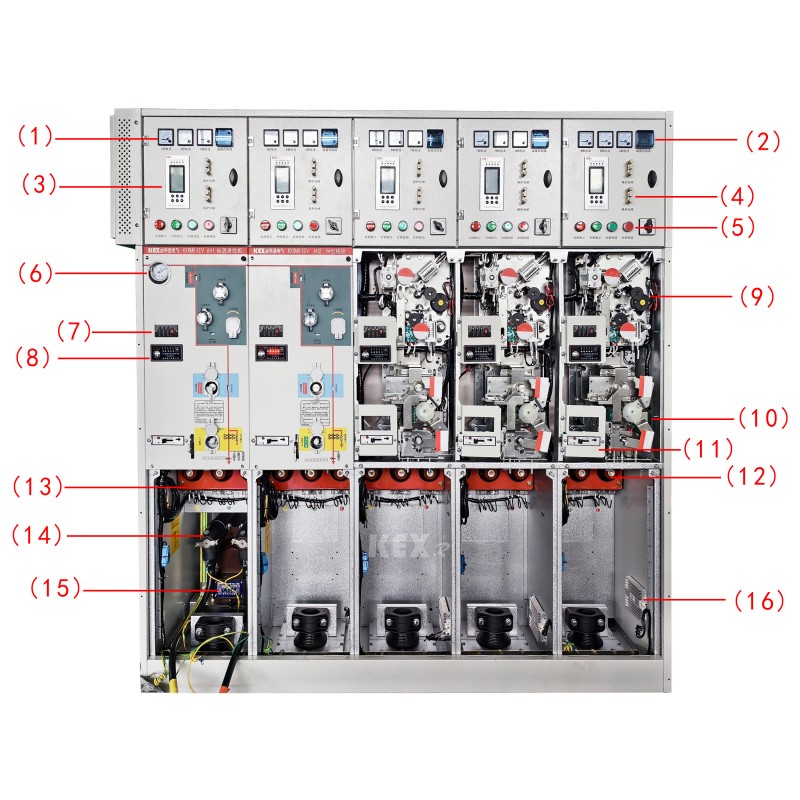

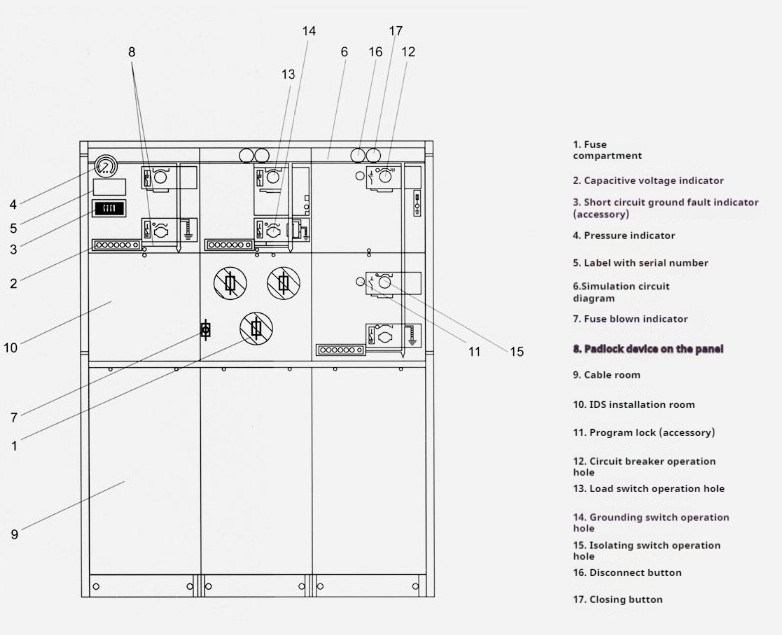

●Componente

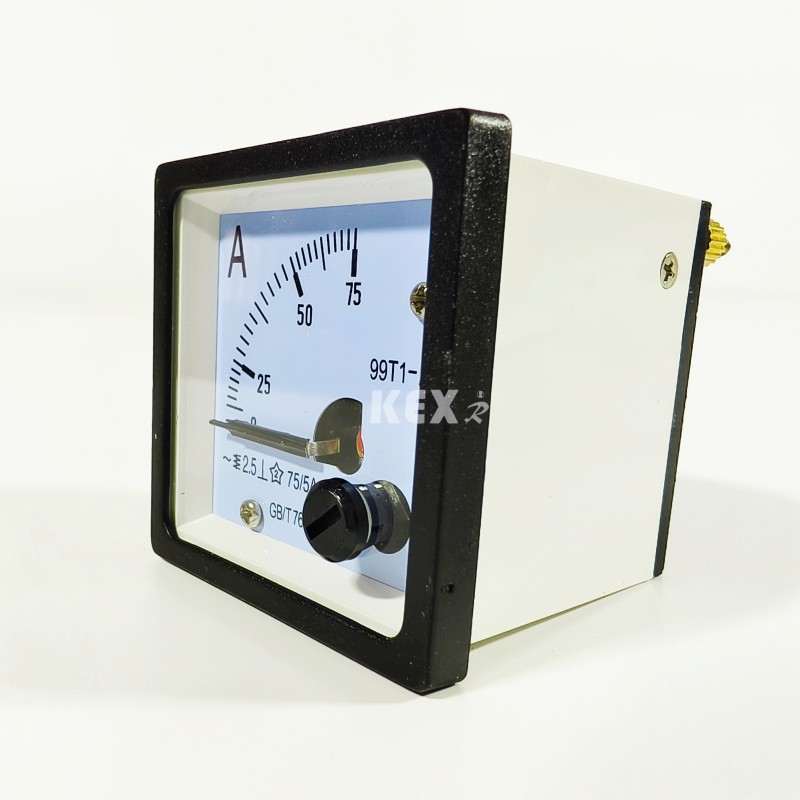

1.Ampermetru

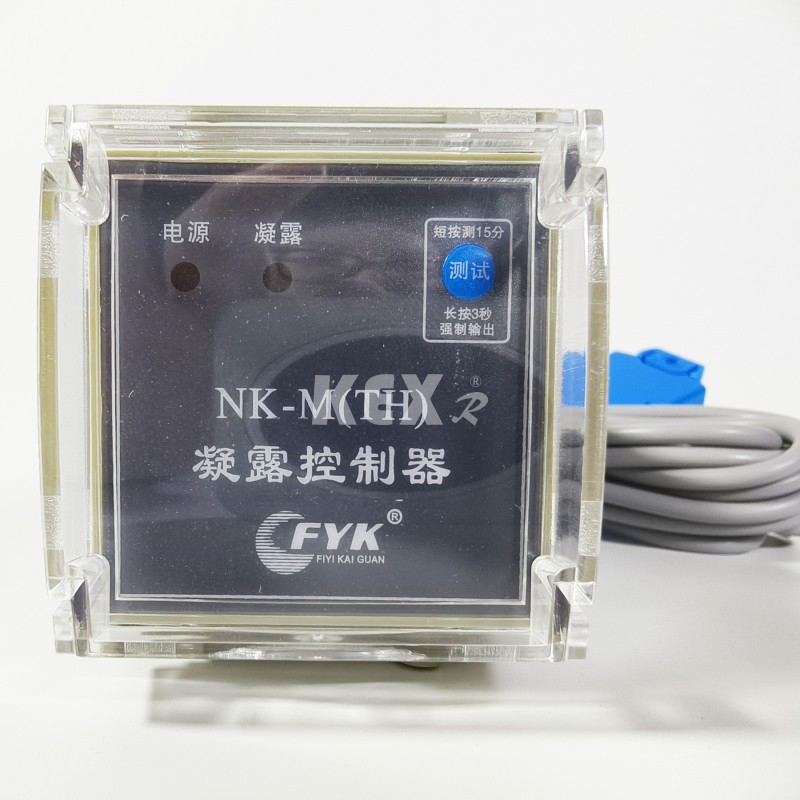

2.Control de condens

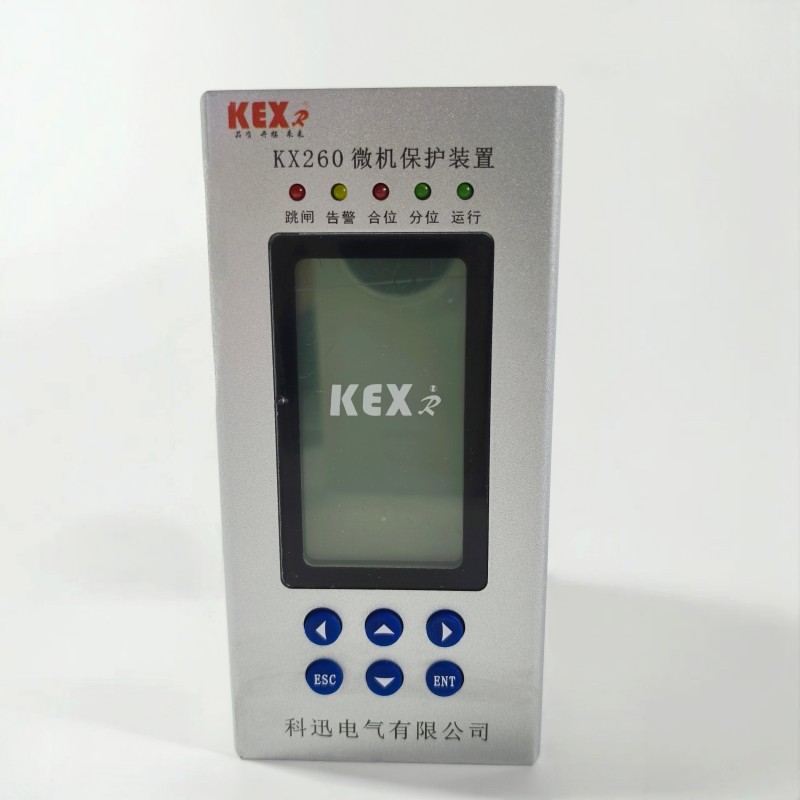

3.Dispozitiv de protecție pentru microcomputer

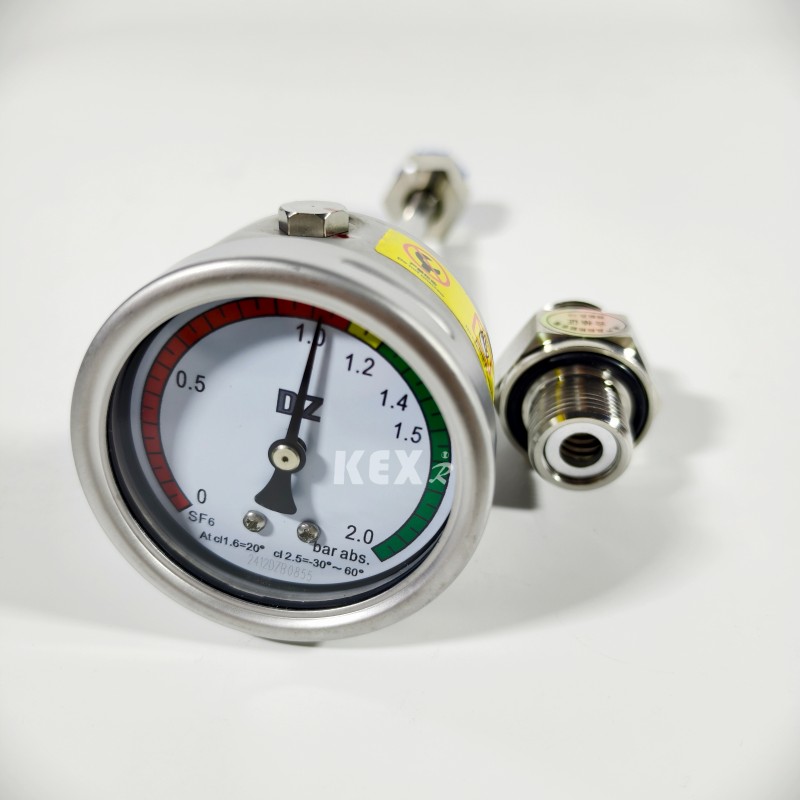

6 .Barometru

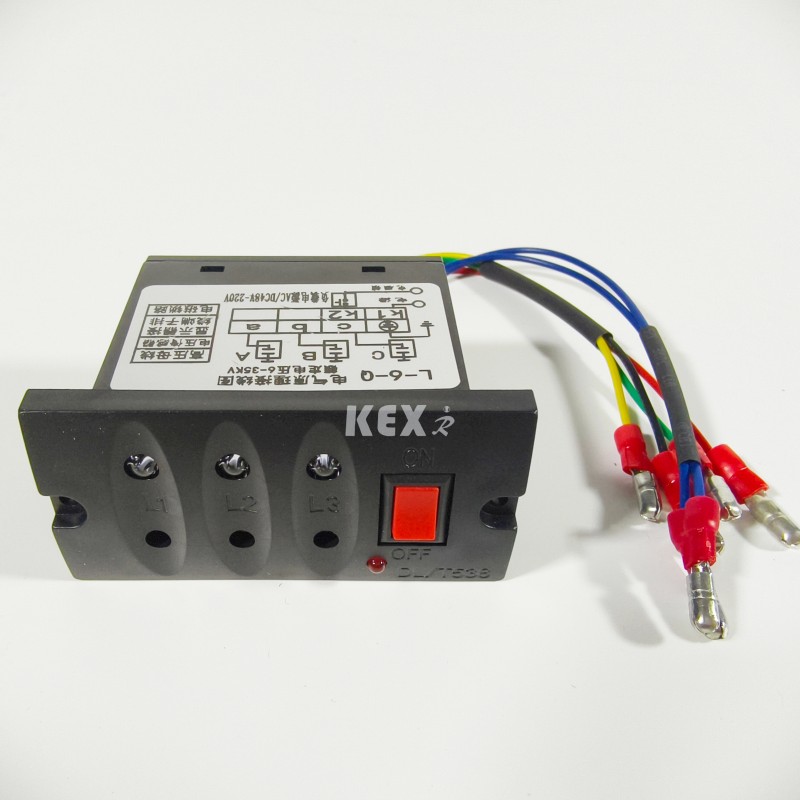

7.Afișaj încărcat

 8.. Indicator de eroare

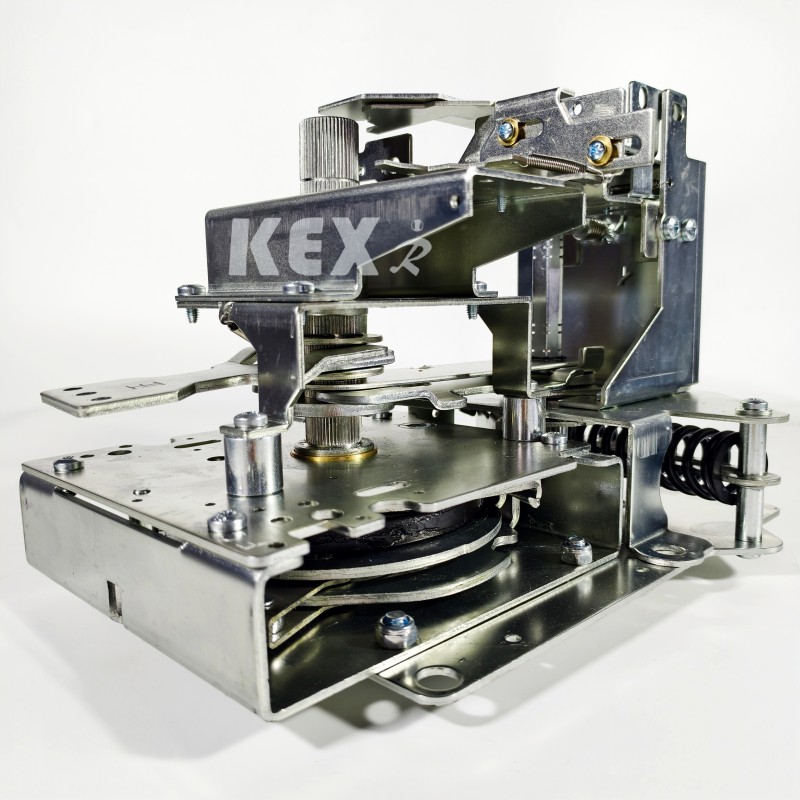

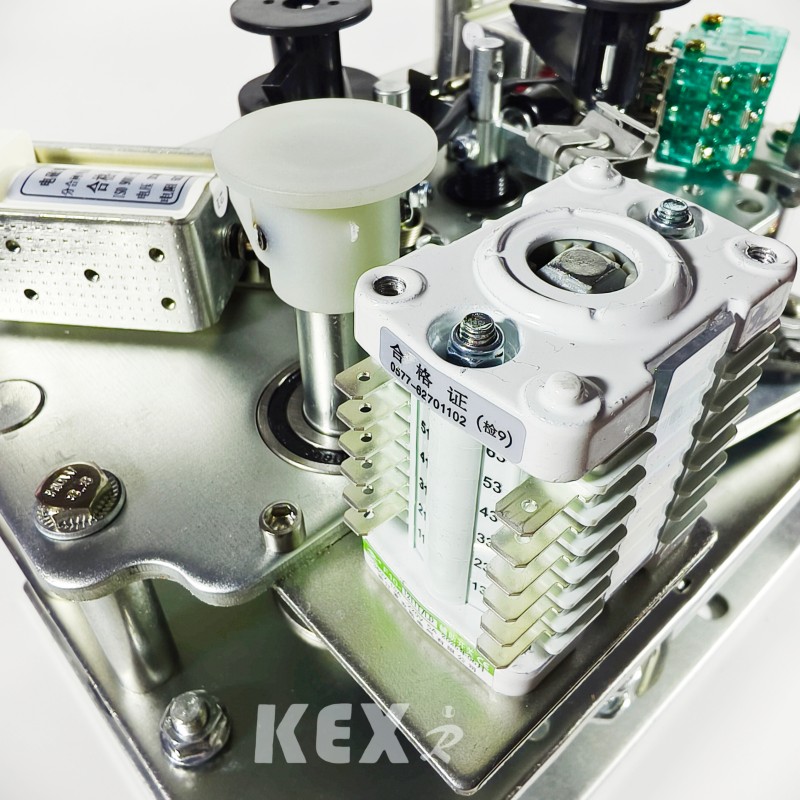

9. Mecanism de acționare electric

10. Mecanism manual de acționare

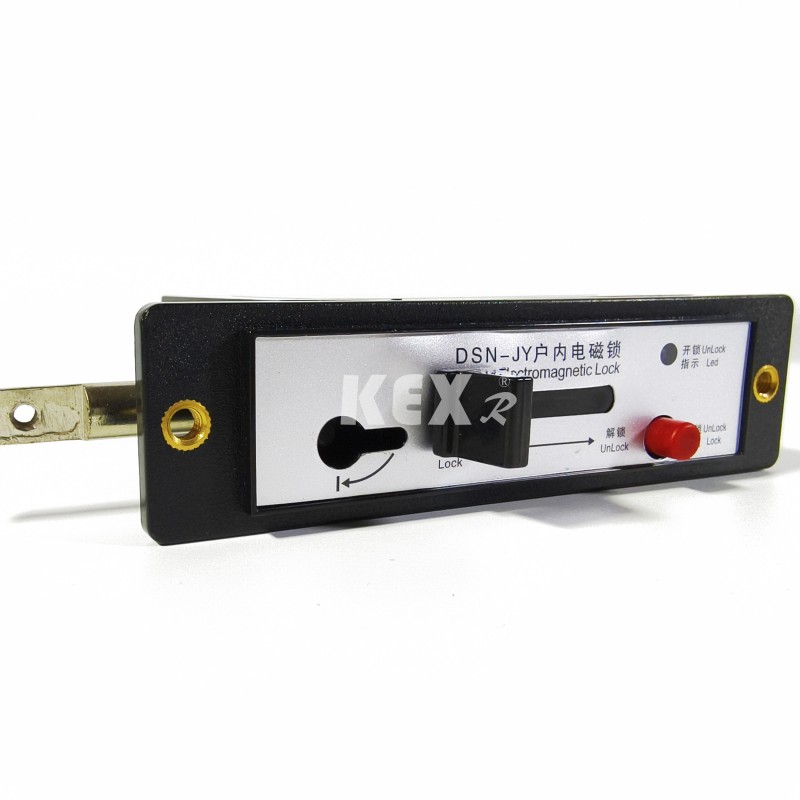

11. Blocare electromagnetică

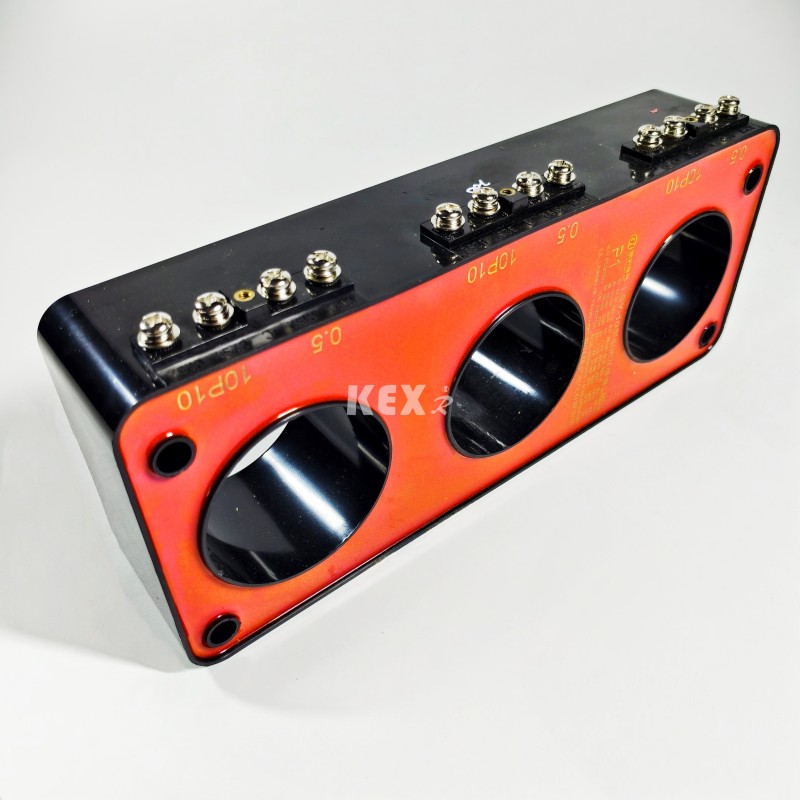

12~13. Transformator de curent

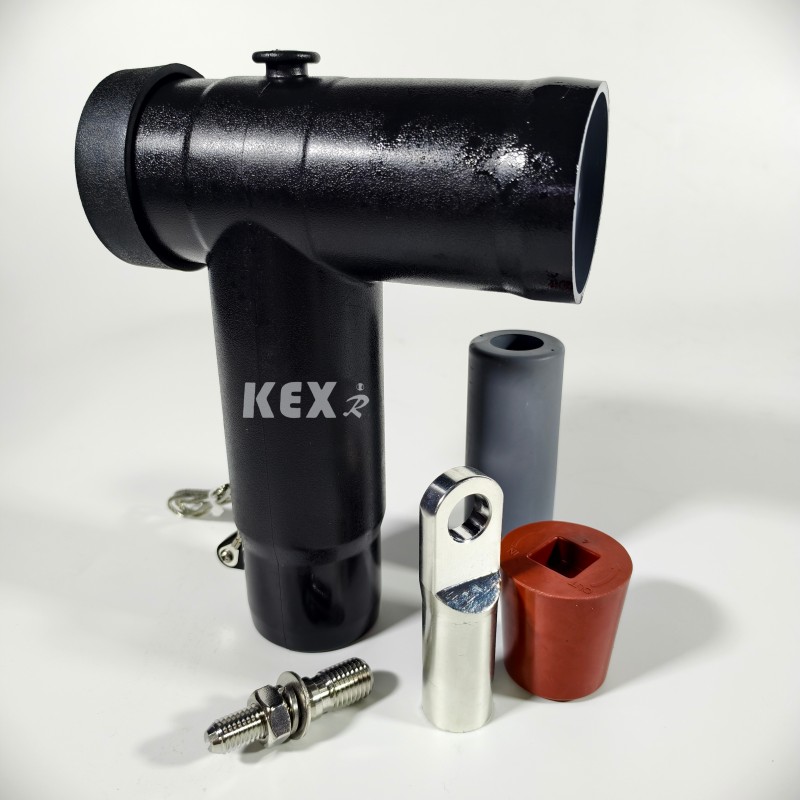

14.Fișă cablu

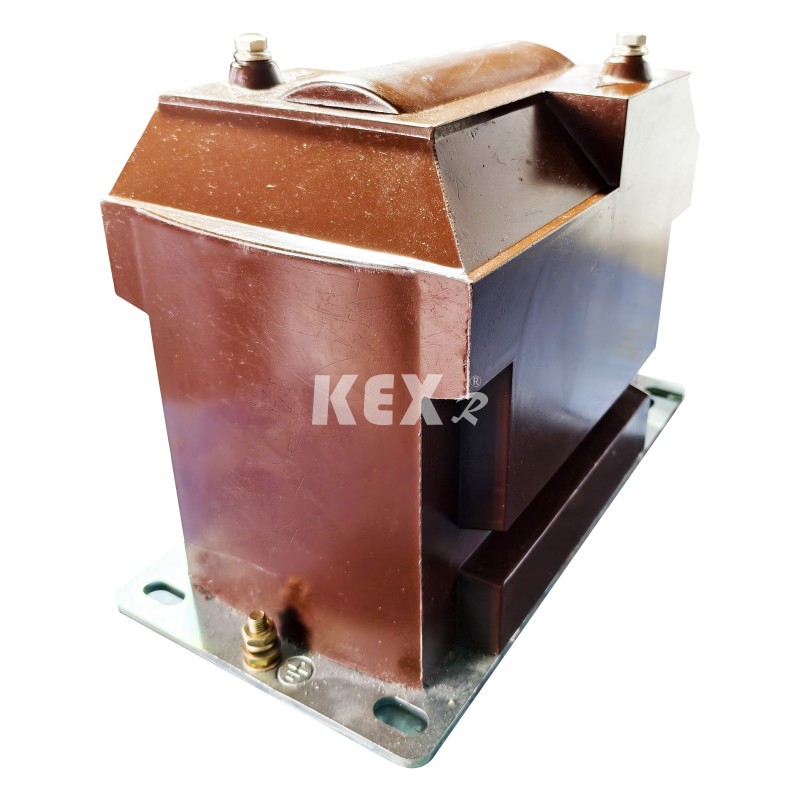

15.Transformator de tensiune

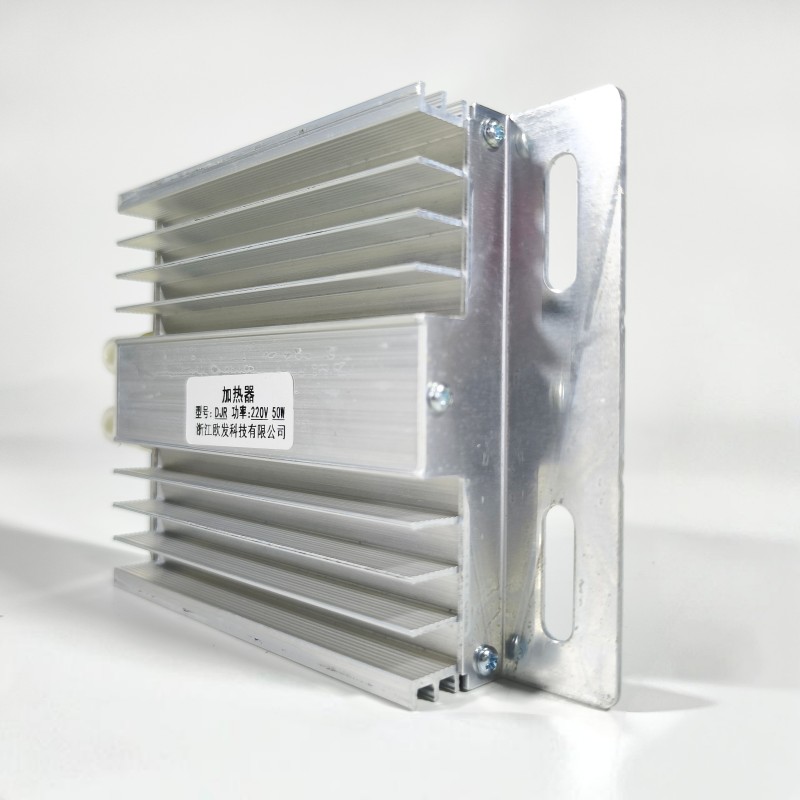

16 .Placă de încălzire din aliaj de aluminiu

● Condiții de utilizare

Dulapul GIS de tip combinat KXRM6-12 este potrivit pentru temperaturi ridicate și scăzute (+40℃~-40℃), umiditate, praf, poluare cu sare, mine, altitudine mare (1000 m) și alte medii. Imersia pe termen scurt în apă în 24 de ore nu afectează utilizarea. Notă: Dacă altitudinea este mai mare, vă rugăm să indicați altitudinea specifică.

● Standarde

Dulapul GIS de tip combinat KXRM6-12 îndeplinește standardele de mai jos

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694  etc...

GB3804、GB3906、GB11022  etc...

● Principalele avantaje

◆ Gazul SF6 din dulapul GIS de tip combinat KXRM 6-12 este folosit ca mediu de stingere a arcului și izolator.

◆ Dulapul de distribuție este complet etanș și izolat; Barele colectoare, comutatoarele și părțile sub tensiune sunt complet închise într-o carcasă din oțel inoxidabil.

◆ Cavitatea este umplută cu gaz SF6 de 1,4 bar, iar nivelul de protecție ajunge la IP67: întregul dispozitiv de comutare este complet neafectat de condițiile externe de mediu, ceea ce poate asigura funcționarea normală a comutatorului chiar și în cazuri extreme, cum ar fi scufundarea pe termen scurt în apă, iar produsul nu necesită întreținere.

◆ Dulapul de distribuție are un dispozitiv de interblocare perfect cu „cinci prevenire”, care elimină complet eșecul de funcționare a personalului și a echipamentului care poate fi cauzat de funcționarea greșită umană.

 ◆ Toate dulapurile de distribuție au canale sigure de eliberare a presiunii, care pot asigura siguranța personală a operatorilor chiar și în cazuri extreme.

 ◆ Dulapul este împărțit în combinație de unități fixe și combinație de unități extensibile.

◆ Dulapul intră și iese de obicei din față și poate fi, de asemenea, extins sau extins din lateral, în funcție de diferitele poziții de instalare.

◆ Dimensiunea dulapului este convenabil de instalat și poate fi potrivit pentru locuri cu spațiu îngust și condiții de mediu nefavorabile.

◆ Dulapul poate fi echipat cu dispozitive electrice, de telecomandă și monitorizare în funcție de diferitele nevoi ale utilizatorilor.

● În principal tabelul parametrilor tehnici

NOTA¹: Depinde de curentul nominal al siguranței

NOTA²: Depinde de siguranța de înaltă tensiune

● Fiecare modul al Cabinetului GIS de tip combinat are următoarea configurație

▶Configurația dulapului D Consultați „Modul de conectare a cablurilor fără cuțit de împământare” pentru configurația standard și caracteristicile.

▶Configurarea dulapului C Consultați „Modul comutator de sarcină” pentru configurația standard și caracteristicile.

▶Configurația cabinetului F Consultați „Modul comutator de vid” pentru configurația standard și caracteristici.

 Combinația standard de cabinet GIS de tip combinat KX-RM6 poate oferi și următoarele configurații

▶Indicatorul de tensiune capacitiv al bucșei de intrare

▶Fiecare cameră de aer este echipată cu un manometru pentru monitorizarea densității SF6.

▶Uregă de ridicare

▶Mâner de operare

Exemplu:

□ Comutator de sarcină Modulul C

○ Configurație standard și funcții

▶630a bară

▶Comutator de încărcare/împământare cu trei posturi

▶Mecanism de acționare cu un singur arc cu trei stații, cu două comutatoare de sarcină independente și arbori de operare a comutatorului de împământare.

▶Indicarea poziției comutatorului de sarcină și a comutatorului de împământare

▶Bucșă orizontală de ieșire în față, bucșă cu șuruburi seria 630A 400.

▶Indicator de tensiune capacitiv pentru indicarea electrizării bucșei

▶ Pentru toate funcțiile comutatorului, este convenabil să instalați un dispozitiv de lacăt pe panou.

▶Manometru de gaz SF6 (doar unul în fiecare cutie de gaz SF6)

▶ Împământare bară

▶Interblocarea între întrerupătorul de împământare și panoul frontal al camerei de cabluri

○ Configurații și funcții opționale

▶Extensie rezervată de autobuz

▶Autobuz extern

▶Mecanism de acționare electric comutator de sarcină DC24V/48V/110V/220V; AC 110V/220V;

▶Scurtcircuit și indicator de eroare la pământ. Transformator de curent inel de măsurare și ampermetru

▶ Transformator de curent inel de măsurare și watt-oră

▶La manșonul de intrare a cablului poate fi instalat un paratrăsnet sau un cap dublu de cablu.

▶ Interblocare cu cheie Blocare la împământare sub tensiune a liniei de intrare (blocare întrerupător de împământare când bucșa este sub tensiune) AC/DC 110 V/220 V. contact auxiliar

▶Poziția comutatorului de sarcină 2NO+2NC, poziția comutatorului de împământare 2NO+2NC, manometru 1NO cu semnal și stingător cu arc 1NO cu contact de semnal.

▶Dispozitivul secundar poate fi instalat în

▶Cameră de linie secundară în partea de sus a dulapului de distribuție, cutie de joasă tensiune în partea de sus a dulapului de distribuție.

□ Comutatorul de sarcină și siguranța combinate Modulul F

○ Configurație standard și funcții

▶630a bară

▶Comutator de sarcină cu trei posturi, primul capăt al siguranței este legat mecanic cu întrerupătorul de împământare de la capătul siguranței.

▶Mecanism de acționare cu arc cu trei stații, cu două comutatoare de sarcină independente și arbori de operare a comutatorului de împământare.

▶Indicarea poziției comutatorului de sarcină și a comutatorului de împământare

▶ Cilindru de siguranță

▶Siguranța este plasată orizontal.

▶Indicație de declanșare a siguranței Bucșă orizontală de ieșire în față, bucșă conectabilă seria 200 de 200A.

▶Indicator de tensiune capacitiv pentru indicarea electrizării bucșei

▶ Pentru toate funcțiile comutatorului, este convenabil să instalați un dispozitiv de lacăt pe panou.

▶Manometru de gaz SF6 (doar unul în fiecare cutie de gaz SF6)

▶ Împământare bară

▶Parametrii siguranțelor pentru protecția transformatorului sunt 12KV, max 125A, 24KV și max 63A.

▶Interblocarea între comutatorul de împământare și panoul frontal al camerei de cabluri.

○ Configurații și funcții opționale

▶Extensie de bară rezervată

▶Magistrală externă Motor pentru funcționarea comutatorului de sarcină 24V/48V DC 110V/220V DC/AC.

▶Bobină de declanșare paralelă 24V/48V DC 110V/220V DC/AC.

▶Bobina de inchidere paralela 24V/48V DC 110V/220V DC/AC.

▶Transformator de curent inel de măsurare și ampermetru Transformator de curent inel de măsurare și contor de watt-oră

▶ Blocare la împământare sub tensiune a liniei de intrare (închidere întrerupător de împământare când bucșa este sub tensiune) AC/DC 110 V/220 V. contact auxiliar

▶Poziția de închidere a încărcăturii 2NO+2NC, poziția comutatorului de împământare 2NO+2NC, siguranță arsă 1NO, manometru 1NO cu semnal și stingător cu arc 1NO cu contact de semnal.

▶Dispozitivul secundar poate fi instalat în camera de linie secundară din partea de sus a dulapului de distribuție și cutia de joasă tensiune din partea de sus a dulapului de distribuție.

□ Modulul contorului M

○ Configurație standard și funcții

▶ Cabinet de măsurare 12KV

▶2 transformatoare de curent

▶2 transformatoare de tensiune

▶ 6 bucșe din seria 400 sunt utilizate pentru a conecta magistrala externă extinsă flexibilă a GSFR6-12, la intrarea superioară și la ieșirea inferioară.

▶Disjunctor de flăcări pentru protejarea PT

▶ Componentă de joasă presiune 1 voltmetru cu comutator, 1 ampermetru cu comutator, lățime x înălțime x adâncime =696×1806×820mm.

○ Configurații și funcții opționale

▶3 transformatoare de curent

▶3 transformatoare de tensiune paratrăsnet

▶Indicator de tensiune capacitiv pentru a indica faptul că aparatul de comutare este încărcat

▶ Componentă de joasă presiune  ：1  contor de putere, 1 contor de putere reactivă.

□ Modul VCB CB

○Configurație și funcții standard și opționale

▶Descărcătorul de trăsnet este instalat la cablul de intrare al barei colectoare 1250a/630a.

▶ Întrerupător în vid pentru protecția liniei de 1250a/630a

▶Transformator de curent

▶Întrerupător în vid VD4X0 acționat electric 10VDC

▶Transformator de tensiune

▶ Funcționarea electrică a UXO, un întrerupător superior de izolare/împământare cu trei stații al întrerupătorului cu vid. ▶Unitate de protecție și control REF542plus (cu CT de protecție)

▶Bobină declanșare șunt 110V/220V DC

▶Bobina de inchidere 110V/220VDC

▶Bucșă cu șuruburi seria 400 a bucșei de ieșire 1250A/630A dispusă orizontal în față.

▶Prelungirea magistrală rezervată a indicatorului de tensiune capacitiv 1250A/630A pentru indicarea sub tensiune a bucșei

▶Manometru de gaz SF6 (doar unul în fiecare cutie de gaz SF6) Lățime x înălțime x adâncime = 696× 1806× 781 mm. ▶Secvență pornit-oprit: O-0,3s-CO-180s-CO.

▶Senzor presiune gaz

□ Accesorii opţionale

1. Contact auxiliar Toate întrerupătoarele de sarcină și întrerupătoarele pot fi echipate cu 2NO+2NC care indică poziția comutatorului. O bobină de declanșare paralelă (AC sau DC) poate fi instalată pe comutatorul transformatorului și întrerupătorul de circuit, iar componenta de control de joasă tensiune este situată în spatele panoului frontal.

2. Indicație de tensiune Indicatorul de tensiune capacitiv arată dacă bucșa este încărcată sau nu, iar priza de pe aceasta poate fi folosită pentru faza nucleară.

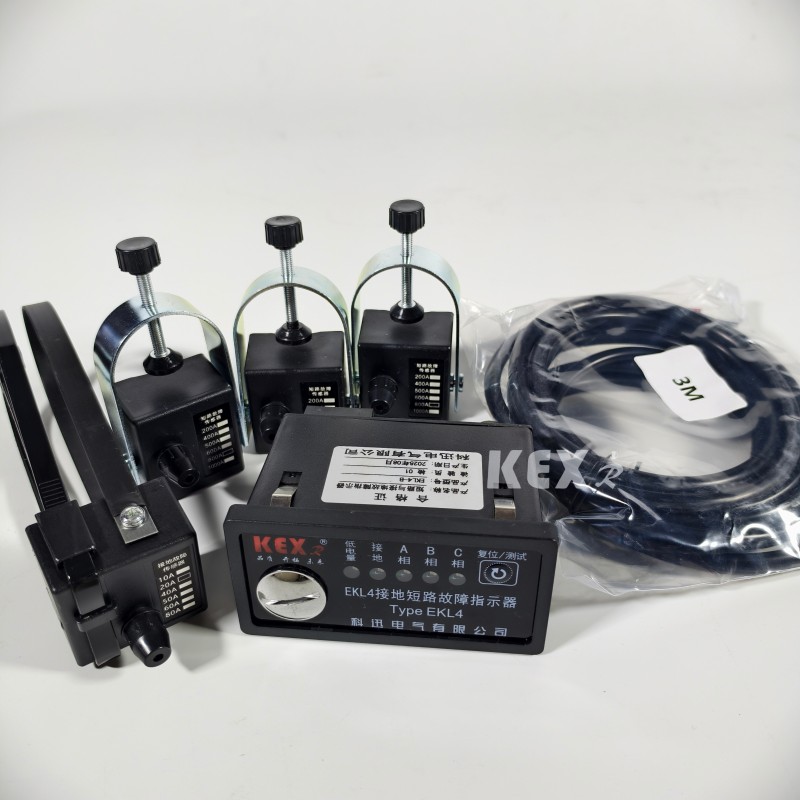

3. Indicator de scurtcircuit și de defecțiune la pământ Pentru a facilita localizarea defecțiunii, modulul de comutare prin cablu poate fi echipat cu indicatori de scurtcircuit și defecțiune de împământare pentru detectarea simplă a defecțiunii.

4. Funcționare electrică Este o schemă standard pentru mecanismul de funcționare manuală a unității de comutare prin cablu și a unității transformatoare. De asemenea, puteți alege să instalați un mecanism de acționare electric. Întrerupătoarele cu cablu, întrerupătoarele cu vid și întrerupătoarele de împământare sunt toate acționate de mecanisme situate în spatele panoului frontal. Toate întrerupătoarele și întreruptoarele pot fi acționate prin mâner de acționare (configurație standard) sau pot fi echipate cu mecanism de acționare a motorului (accesorii). Cu toate acestea, întrerupătorul de împământare poate fi acționat numai manual și este configurat un mecanism cu capacitatea de a închide curentul de defect. Mecanismul de acționare electric poate fi realizat cu ușurință pe etape.

5. Conexiunea cablurilor Sunt instalate bucșe standard în conformitate cu DIN47636. Toate bucșele au aceeași înălțime față de sol și sunt protejate de placa de acoperire a camerei cablurilor. Unele plăci de acoperire pot fi interblocate cu întrerupătorul de împământare, iar plăci de acoperire speciale pentru încăpere cu cablu dublu pot fi utilizate și pentru liniile de intrare cu cablu dublu.

6. Indicator de presiune De obicei echipat cu un indicator de presiune, care este format dintr-un manometru. În plus, pot fi prevăzute contacte electrice pentru a indica reducerea presiunii.

7. Încuietoare cu cheie Pot fi instalate încuietori cu cheie pentru întrerupătoare, întrerupătoare de sarcină și întrerupătoare de împământare. Poate fi echipat cu semiadăpost de blocare cu blocare, care este potrivit pentru întrerupătoare, întrerupătoare de sarcină și întrerupătoare de împământare.

8. Întrupător de arc Toate unitățile de rețea inelă pot fi echipate cu descărcători de arc. Când apare arcul în interior, descărcătorul de arc se va închide automat pe bucșa de intrare, inclusiv modulele D, DE și V, iar toate modulele de cablu pot fi echipate cu un opritor de arc. Trebuie să comande împreună cu unitatea și nu o pot schimba. Acțiunea extinctorului cu arc poate fi indicată prin această metodă, iar contactele electrice din dulapul SF6 sunt conectate la terminalul din spatele panoului frontal.

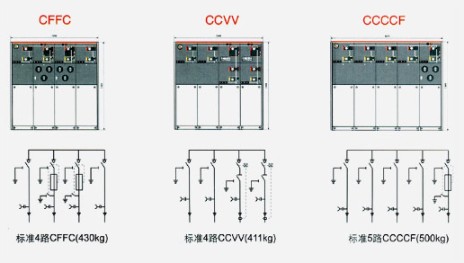

● Exemplu de schemă

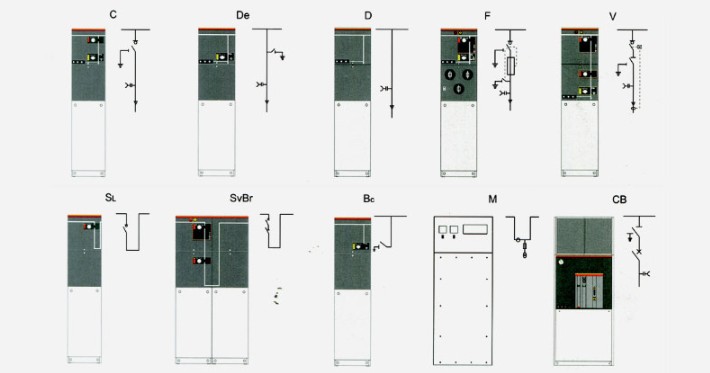

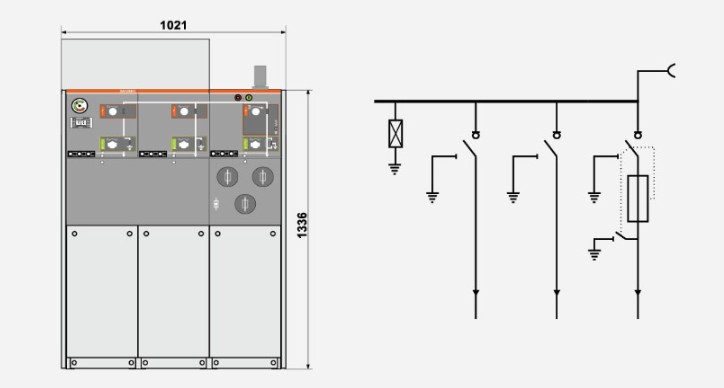

◆ Schema 1 SA+CCF+

 Instalați paratrăsnet pe autobuz și lăsați-l pentru extindere.

 Notă: numărul de unități de comutare nu trebuie să fie mai mic de 3.

◆ Schema 2 CCF+

Instalați paratrăsnet în linia de intrare și rezervați extinderea.

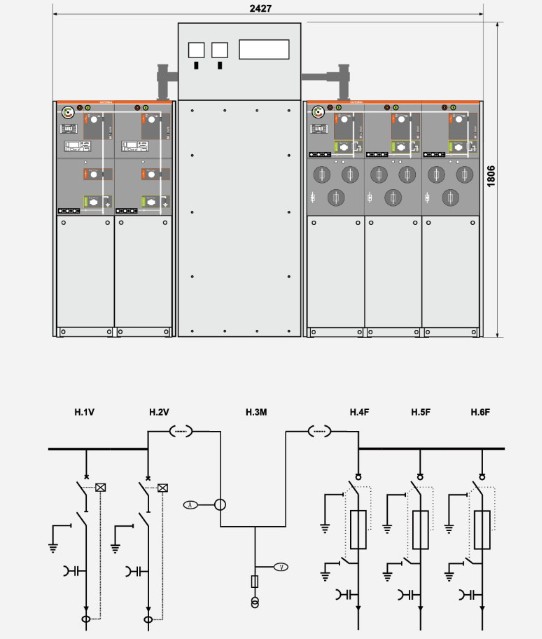

◆ Schema 3  W+M+FFF

calculul HV

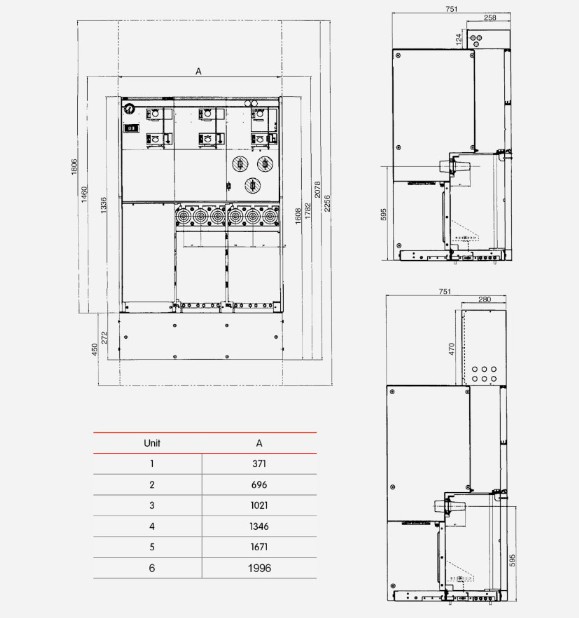

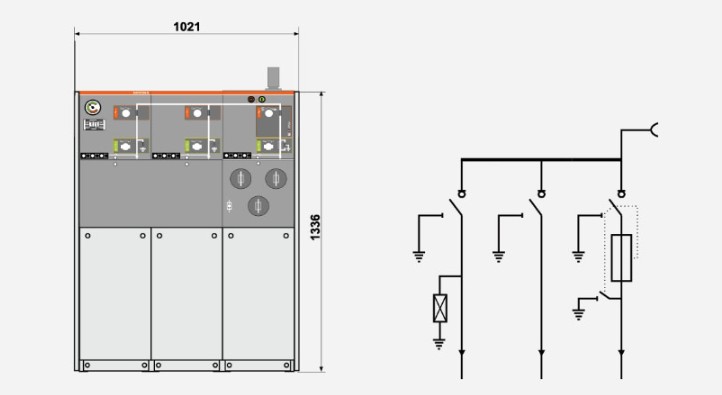

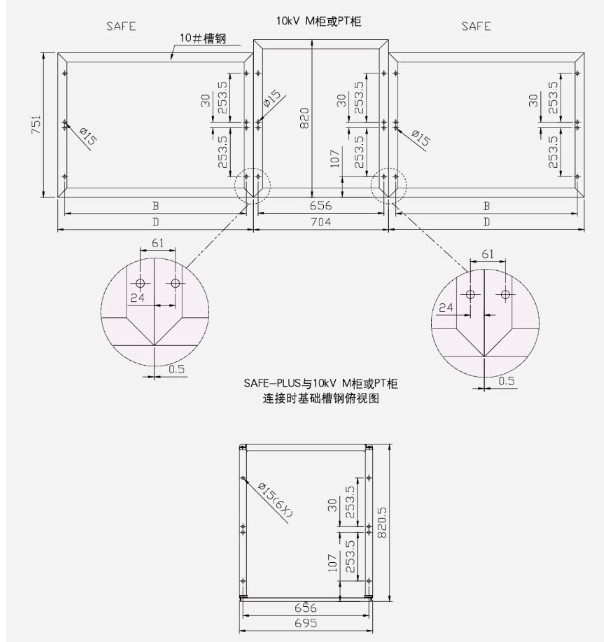

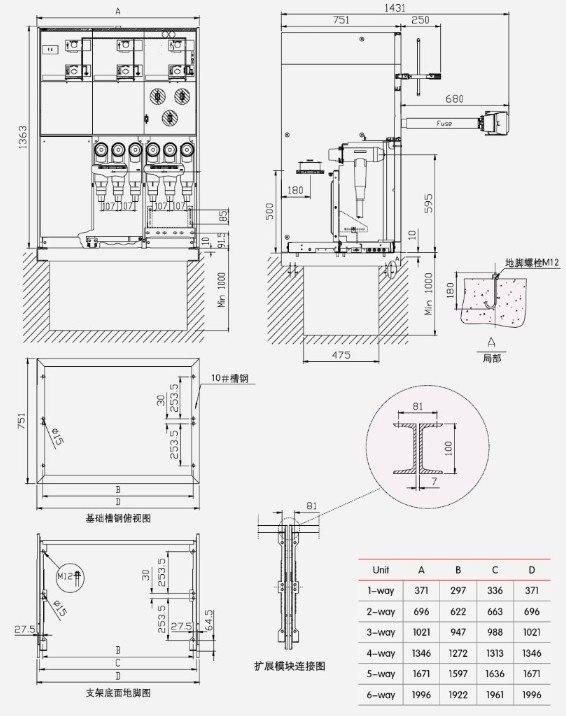

● Tabelele de structură și dimensiuni ale dulapului GIS de tip combinat KXRM6-12
