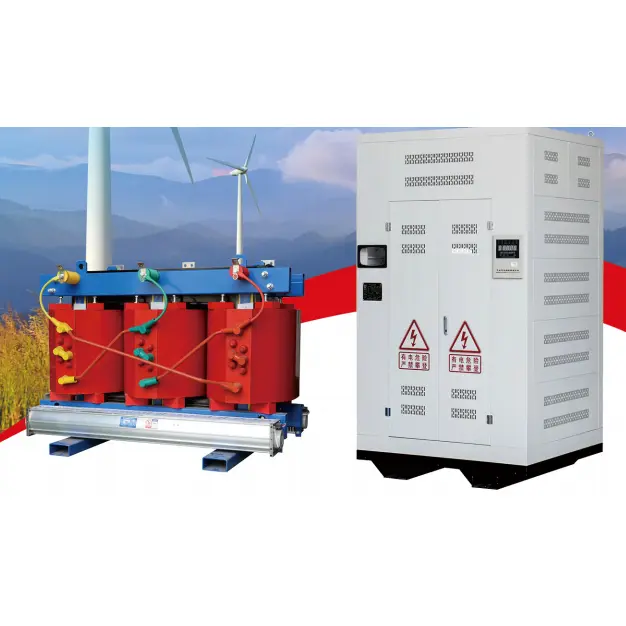

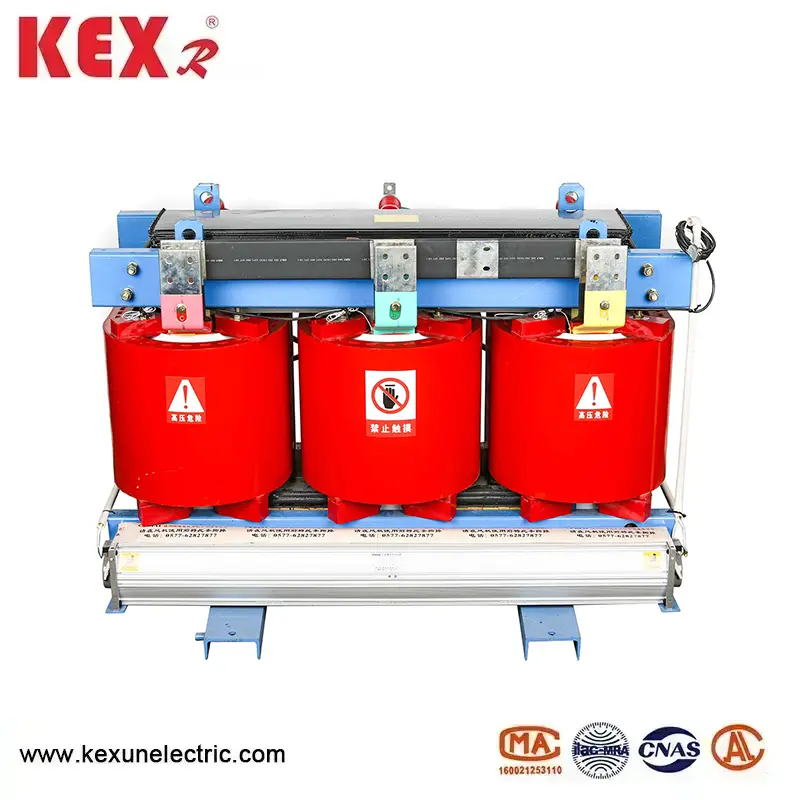

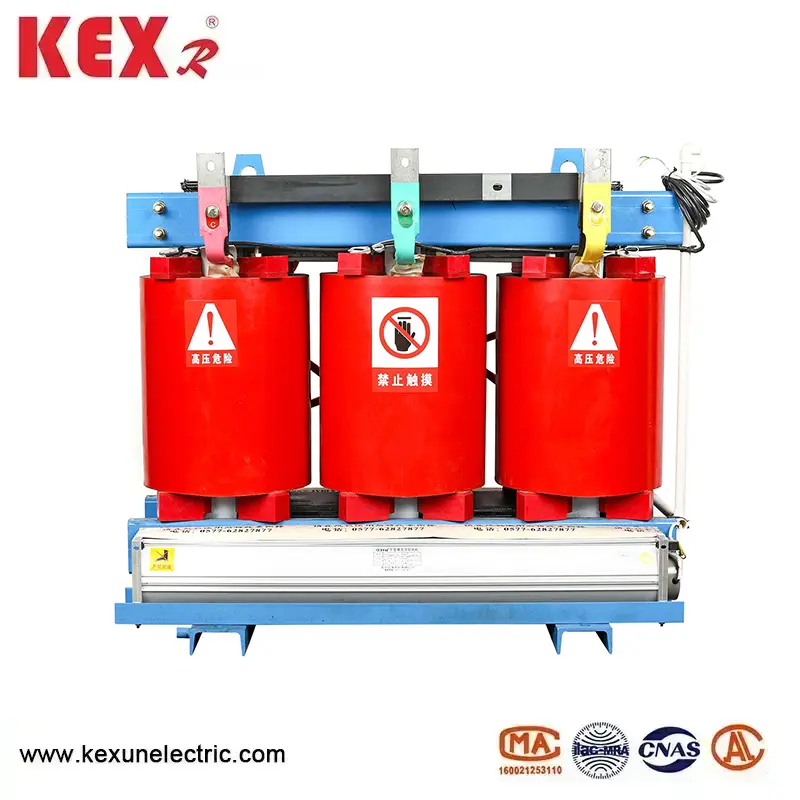

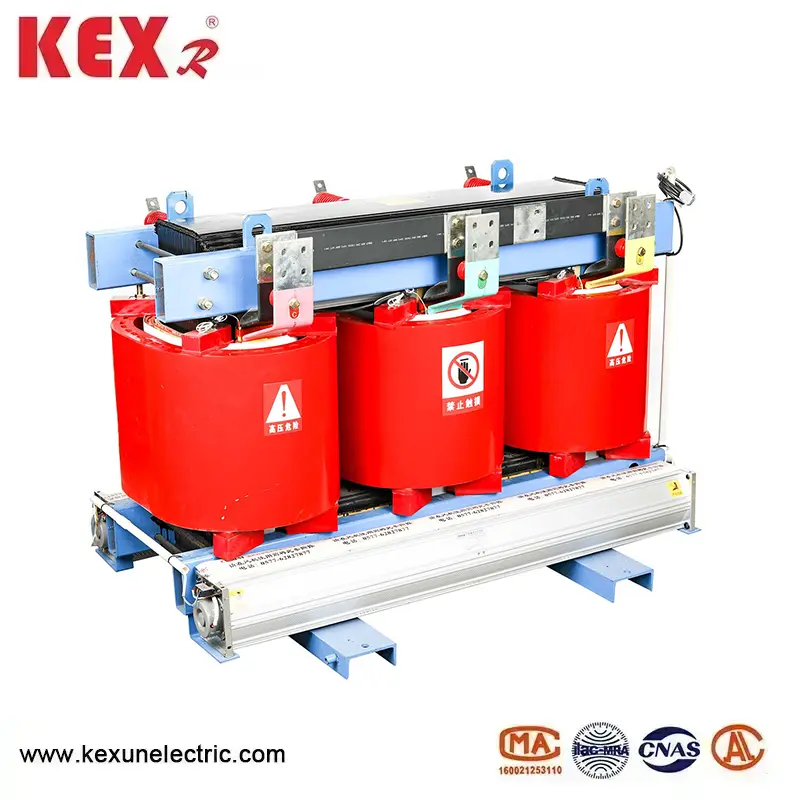

Transformator de tip uscat izolat din rășină

● Componentele transformatorului de tip uscat izolat de rășină SCB10

◆ Nucleul transformatorului de tip uscat izolat din rășină

Nucleul de fier este confecționat din foi de oțel siliciu cu role la rece importate de înaltă calitate, cu o structură de îmbinare complet înclinată. Coloana de miez este legată cu bandă adezivă nețesută de calitate F, iar suprafața miezului de fier este încapsulată cu rășină epoxidică pentru a reduce pierderea fără sarcină, curentul fără sarcină și zgomotul miezului de fier, clemele și elementele de fixare au fost supuse unui tratament special de suprafață pentru a îmbunătăți în continuare calitatea aspectului produsului.

◆ înfășurare de joasă tensiune

Războiul de joasă tensiune a transformatorului de tip uscat izolat din rășină adoptă o structură de folie, care rezolvă problema unghiului de helix axial atunci când se utilizează înfășurarea sârmei, făcând virajele mai echilibrate. În același timp, bobina adoptă un canal de aer axial de răcire, sporind capacitatea de disipare a căldurii. TDMD Epoxid Resin Prepreg este utilizat între straturile de înfășurare, iar întregul este întărit și format.

◆ Tensiune de înaltă tensiune înfășurând seria SCB10 Transformator izolat de tip uscat din rășină SCB10

Înfășurarea de înaltă tensiune este turnarea în vid cu rășină epoxidică cu umpluturi, reducând considerabil descărcarea locală și îmbunătățind rezistența electrică a bobinei. Pereții interiori și exteriori ai înfășurării sunt depuse cu plăci de plasă din fibră de sticlă, sporind rezistența mecanică a bobinei și îmbunătățind capacitatea produsului de a rezista scurtcircuitelor bruște, Coll nu se prăbușește niciodată.

◆ Procesul de fabricație

Bobina transformatorului de tip uscat izolat de rășină SCB10 este înfășurat pe o mașină de înfășurare de înaltă precizie, iar înfășurarea de joasă tensiune adoptă o structură de înfășurare a foliei. Când capacitatea transformatorului este mare, există un canal de ventilație. După finalizarea înfășurării, se efectuează uscarea în vid, iar întregul proces de turnare și întărire este complet funcționat în conformitate cu cerințele procesului, toate procesele trebuie să fie monitorizate strict și ajustate în funcție de situație. Procesul de fabricație de precizie de turnare asigură că bobina nu are bule sau goluri, ceea ce duce la funcționarea de înaltă calitate a transformatorului.

◆ Sistem de control al temperaturii și sistem de răcire a aerului

Se adoptă ventilatorul de răcire cu flux încrucișat, care are caracteristicile zgomotului scăzut, presiunea aerului ridicat și aspectul frumos, îmbunătățind capacitatea de suprasarcină a transformatorului de tip uscat izolat de rășină SCB10.

◆ Protejați bara de bus de carcasă și ieșire

Învelișul de protecție oferă o protecție suplimentară pentru siguranță pentru transformator, cu niveluri de protecție ale IP20, LP23, etc.

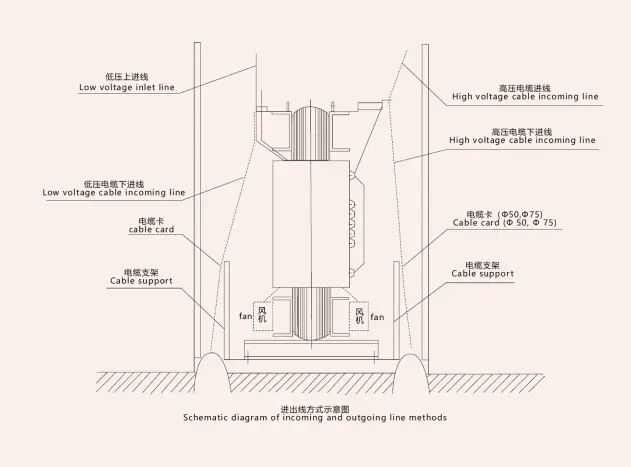

◆ Metoda liniei de ieșire a transformatorului

Liniile de ieșire convenționale, barele de autobuze standard și liniile de ieșire standard pot fi fabricate în funcție de diferite forme de interfață, iar metodele speciale de ieșire pot fi, de asemenea, proiectate în conformitate cu cerințele utilizatorului.

◆ Standarde și parametri conexi

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Tensiune de înaltă calitate: 10 (11,10,5,6,6,6,3,6) KV

Tensiune joasă nominală: 0,4kV

Grup de conexiuni: Dyn11 sau Yyno

Interval de atingere de înaltă tensiune: + 5 sau + 2x2,5%

Nivel de izolare: LL75AC35/Li0AC5

Frecvență: 50Hz

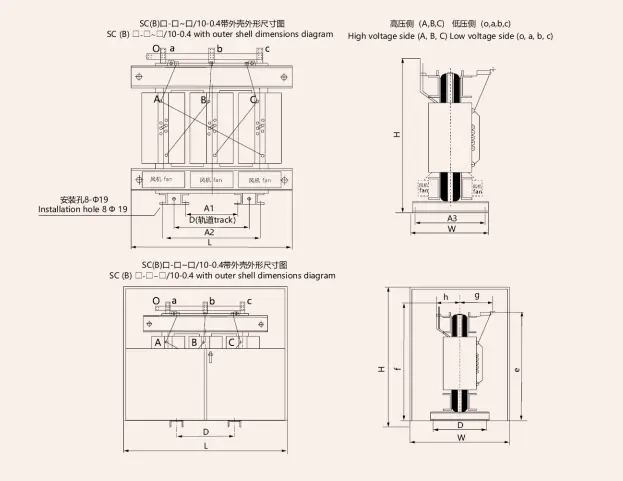

◆ Dimensiunea aspectului și instalării de tip SCB10 Transformator de tip uscat izolat din rășină SCB10

◆ Parametri tehnici ai Transformatorului de tip uscat de tip uscat de tip SCB10 10KV
