Transformator minier de tip uscat

● Utilizarea condițiilor transformatorului minier de tip uscat KSG

▶ Altitudine: nu depășește 1500 m, circumstanțele speciale vor fi explicate separat;

▶ Temperatura mediului: temperatura maximă+40 "C, temperatura medie maximă lunară+25 *C, temperatura minimă -20 *C

▶ Umiditatea relativă a aerului nu depășește 95% (la+25 ° C);

▶ Într -un mediu cu gaz sau abur care nu deteriorează izolația;

▶ Instalat în minele subterane unde există praf de cărbune și gaz, dar nu există pericol de explozie;

▶ Forma de undă a tensiunii de alimentare este aproximativ o undă sinusoidală;

● Transformatorul minier de tip uscat KSG respectă standardele de mai jos

GB/T12173-2008 Quipment electric general pentru minerit

GB1094.11-2007 Transformatoare de putere de tip uscat

GB/T10228-2015 Parametri tehnici și cerințe pentru transformatoarele de putere de tip uscat

GB/T3955-2006 Transformatoare de putere generală minieră

GB4208-2008 Nivel de protecție a cochiliei

GB/T17211-1998 Ghid de încărcare pentru transformatoare de putere de tip uscat

GB3836.1-2010 Echipamente electrice pentru medii de gaz explozive Partea 1: Cerințe generale

GB3836.2-2010 Echipamente electrice pentru atmosfera de gaz exploziv Partea 2: Tipul de probă a exploziei "D Proiectare, fabricare și inspecție a standardelor relevante, cum ar fi GB1094.1-2013 Transformatoare de putere Partea 1 Dispoziții generale.

● Caracteristicile transformatorului minier de tip uscat KSG

Transformatoarele generale de tip uscat KSG au o capacitate puternică de rezistență la umiditate, o performanță bună cu întârziere a flăcării și materiale de izolare cu caracteristici automate de stingere, nu produc gaze nocive atunci când întâlnesc o sursă de foc, nu poluează mediul și sunt ușor de întreținut.

Bobina de înaltă tensiune a transformatorului de tip uscat minier este confecționată din înfășurare de sârmă de înaltă calitate, iar înfășurarea este turnată cu rășină epoxidică de înaltă calitate sub vid. Bobina de joasă tensiune este făcută din înfășurarea foliei și înfășurarea stratului de izolare preimpregnat de rășină. Nucleul de fier adoptă o conductivitate magnetică de înaltă calitate, cu oțel de oțel siliciu, cu granule, cu grâu rece, cu o expansiune mică de histereză din același lot. Adoptați acoperirea adezivă epoxidică pentru a sigila și preveni coroziunea. Capacitatea de suprasarcină a transformatorului de tip uscat minier: în condiții de răcire naturală (AN), capacitatea de suprasarcină este permisă să îndeplinească cerințele din tabelul următor (temperatura ambiantă de 20 ° C):

Sistemul de control al temperaturii pentru transformatorul minier de tip uscat KSG constă dintr-un controler de temperatură și un element de măsurare a temperaturii instalat în partea de sus a înfășurării de joasă tensiune, care este cel mai tare punct al produsului. 1T realizează controlul temperaturii transformatorului și afișează temperatura punctului fierbinte al înfășurărilor A, B și C în timpul funcționării transformatorului. Dacă temperatura înfășurării transformatorului este prea mare din cauza funcționării sau a defecțiunii de suprasarcină, regulatorul de temperatură va emite o alarmă și o călătorie, iar sistemul de control al temperaturii va avea contacte pasive pentru alarmă și călătorie. Când se utilizează răcirea aerului forțat, regulatorul de temperatură determină intrarea sau comutarea ventilatorului de certificare a sistemului de mediu de răcire pe baza temperaturii de înfășurare. O interfață de comunicare RS485 poate fi instalată opțional pentru gestionarea la distanță. Carcasa produsului are un nivel de protecție de P21 sau mai mare

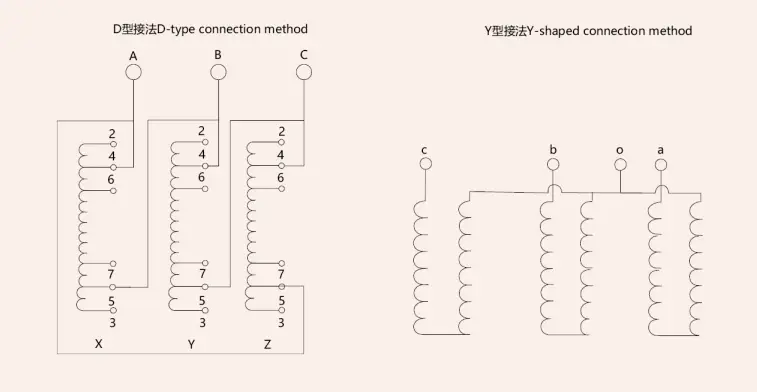

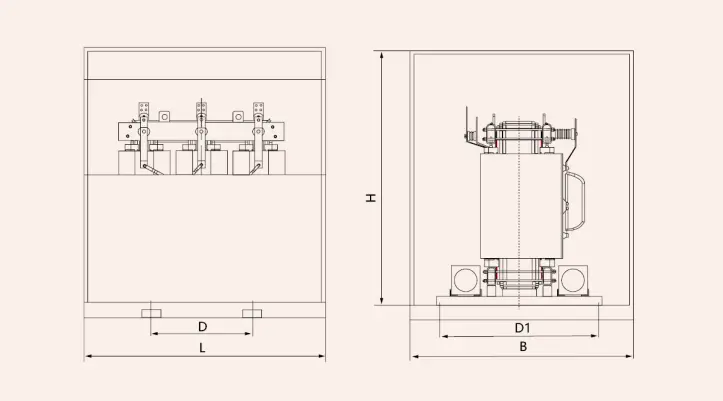

● Diagrama schematică și dimensiunile de instalare ale transformatorului minier de tip uscat KSG

◆ Parametri tehnici ai transformatorului minier de tip uscat KSG
