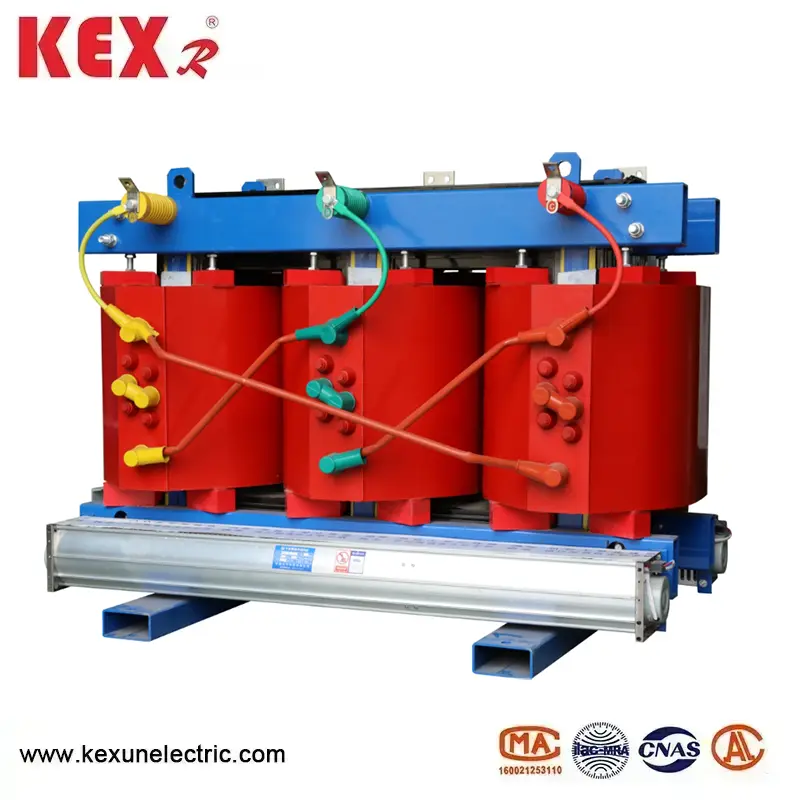

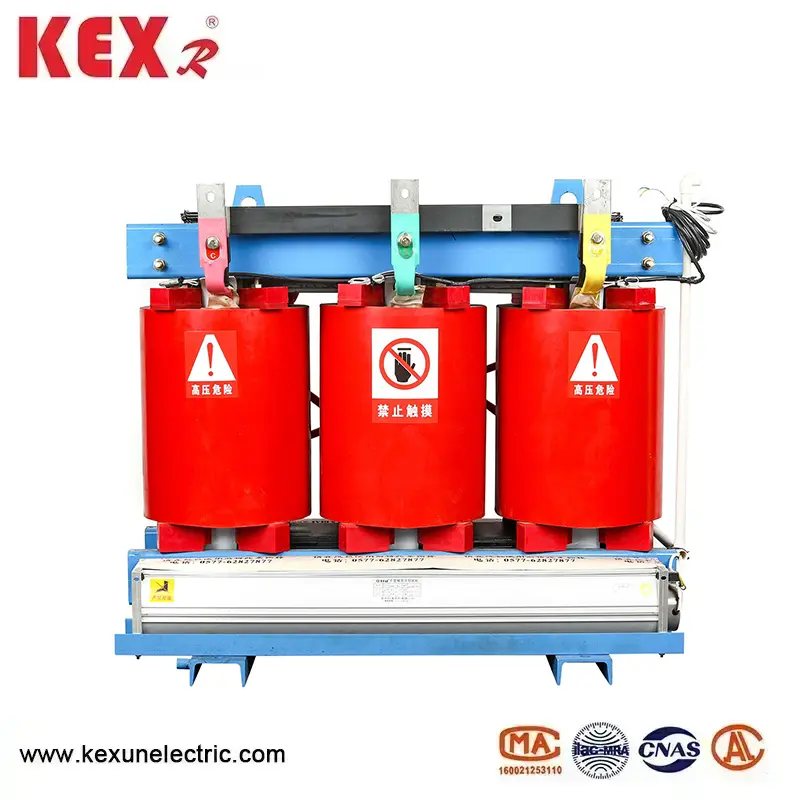

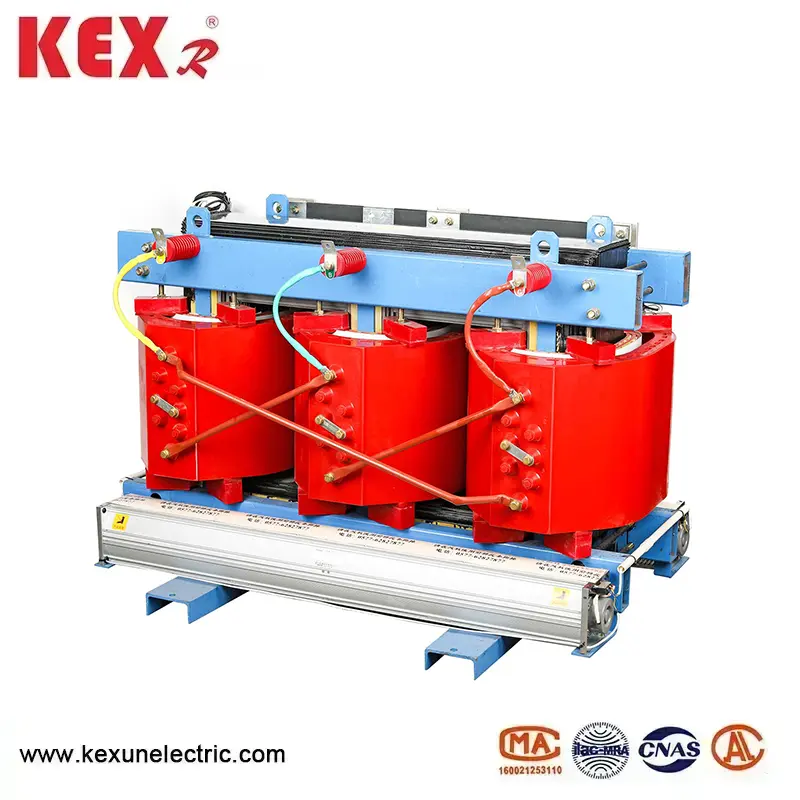

Transformator de tip uscat ecologic

◆ Nucleul de tip SGB10 Transformator de tip uscat ecologic

Nucleul de fier este fabricat din cearșafuri de oțel de siliciu de înaltă calitate, orientate de cereale importate de înaltă calitate, stivuite. Structura de articulație complet înclinată complet înclinată adoptă un dispozitiv de fixare elastic între înfășurare și miezul de fier, ceea ce permite transformatorului să aibă pierderi și zgomot scăzut fără sarcină. Suprafața miezului de fier este tratată cu tehnologie specială, care nu numai că reduce zgomotul transformatorului, dar împiedică și miezul de fier de la rugina în timpul funcționării. întreg. Înfășurarea este fixată de plăcuțe elastice, iar structura de tamponare poate reduce nivelul de vibrație și zgomotul înfășurării.

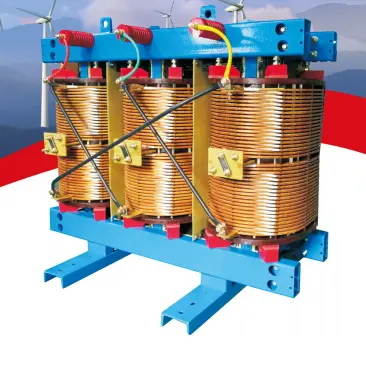

◆ Bobine de înaltă tensiune și joasă tensiune

Bobinele de înaltă și joasă tensiune sunt confecționate din material de izolare Nomex și sunt impregnate în mod repetat cu vopsea impregnantă fără solvent folosind echipamente de presiune a vidului VPL, apoi coapte și vindecate la temperaturi ridicate de mai multe ori. Bobina de înaltă tensiune adoptă o structură continuă, cu rezistență mecanică ridicată și condiții bune de disipare a căldurii, evitând dezavantajele tensiunii intermediare ridicate, capacitatea de disipare a căldurii slabă, defalcarea termică ușoară și rezistența mecanică scăzută a bobinelor cilindrice multi-platou, îmbunătățind astfel fiabilitatea funcționării produsului; Bobina de joasă tensiune adoptă o structură spirală cu curent cu curent cu folie sau longitudinală. Bobina impregnată are o rezistență excelentă la umiditate și poate rezista la impacturi mai eficient, nu are fisuri sau descărcare parțială și este ușor de uscat, descompus și reciclat după viața de serviciu, protejând mediul înconjurător.

◆ Shell

Dacă este necesar, Kexun Electric poate oferi cochilii un nivel de protecție de IP20 sau IP23. Sensul nivelului de protecție a incintei LP20 este că obiectele străine solide cu un diametru de 12mm nu sunt permise să intre.

◆ Protecție împotriva supraîncălzirii

Pentru a lua măsuri de protecție împotriva supraîncălzirii bobinei, transformatorul de tip uscat de tip SGB10 de tip SGB10, de 315kVA și mai sus, este echipat cu un dispozitiv de protecție a afișajului de temperatură. Acest dispozitiv folosește elemente de detectare a temperaturii încorporate în înfășurarea de joasă tensiune ca sursă de semnal pentru instrumentul de afișare digitală. Când temperatura din interiorul înfășurării de joasă tensiune se schimbă, instrumentul de afișare digitală de detectare a temperaturii afișează o nouă valoare de temperatură și îndeplinește funcții de control și de alarmă bazate pe această valoare a temperaturii pentru a proteja transformatorul.

◆ Capacitate de suprasarcină

Transformatorul de tip uscat de tip SGB10 adoptă o structură nouă, materiale noi și noi procese, cu condiții bune de disipare a căldurii, durată termică lungă și capacitate de suprasarcină extrem de puternică, poate funcționa în siguranță și în mod fiabil pentru o perioadă lungă de timp sub 120%. În mediul vechi 23, nu este nevoie de răcire a ventilatorului și poate încă să funcționeze la încărcare completă pentru o lungă perioadă de timp.

◆ Securitate

Transformatorul de tip uscat de tip SGB10 de tip SGB10 este cel mai înalt transformator de tip uscat de performanță de siguranță disponibil astăzi, toate materialele de izolare sunt necombustibile, auto-stingere, non-toxice și conțin mai puțin de 10% din substanțe inflamabile în comparație cu epoxi. Transformatoare de distribuție epoxidică. SG (B) 10 Produsul nou demonstrează performanțe superioare în aplicații cu cerințe de siguranță ridicate, condiții umede și calde și ventilație slabă, cum ar fi energie electrică, metrou, navă, substanțe chimice. Și industrii metalurgice.

◆ Rezistență excelentă la umiditate

Sistemul de izolație Nomex "al transformatorului de tip uscat de tip SGB10 este capabil să reziste la invazia umidității. Adoptarea echipamentelor avansate VPL și a tehnologiei de impregnare a vidului. Vopseaua impregnată de înaltă calitate recunoscută de U poate funcționa continuu pentru o perioadă lungă de timp la temperaturi de 180 'C și deasupra Nomex®Paper este complet impregnat cu temperaturi.

◆ Volum mai mic și greutate mai ușoară

Transformatorul de tip uscat de tip SGB10, de tip uscat, folosește DuPont Nomex@ Paper ca material principal de izolare și îl folosește ca un sistem de izolare hibrid în punctul cel mai tare al transformatorului, reducând dimensiunea și greutatea acestuia în comparație cu rășina epoxidică turnată în transformatoare de aceeași capacitate.

◆ Protecția mediului

Transformatorul de tip uscat de tip SGB10 poate fi descompus și reciclat după viața de serviciu, depășind defectul transformatoarelor de tip uscat din rășină epoxidică, care nu pot fi descompuse și poluează vopseaua mediului la solidificarea și fuziunea de rășină și fibre de sticlă în ansamblu după viața de serviciu.

◆ Sârmă de plumb

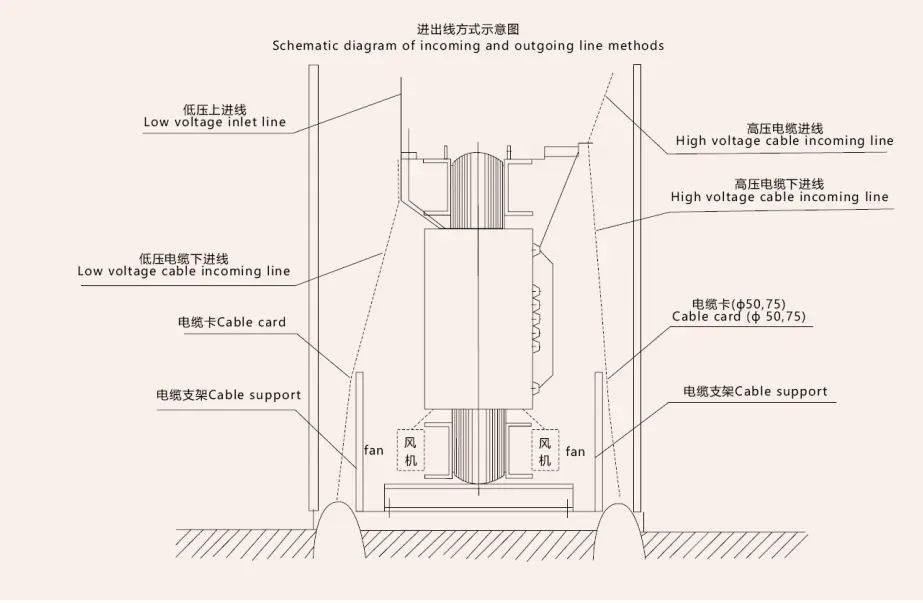

Terminalul de ieșire de înaltă tensiune este fixat pe partea superioară a înfășurării, iar robinetul este situat în mijlocul înfășurării. În caz de întrerupere a puterii, robinetul este schimbat printr-o piesă de conectare pentru a regla tensiunea de ieșire. Terminalul de ieșire de joasă tensiune este o bandă conductivă de tip placă, care este conectată în mod fiabil la banda de ieșire prin șuruburi.

◆ Standarde relevante

GB1094.11-2007 „Transformatoare de tip uscat”

GB/T10228-1997 "Parametri tehnici și

Cerințe pentru transformatoarele de putere de tip uscat "

GB/T17211-1998 „Ghid de încărcare pentru transformatoare de putere de tip uscat”

JB/T10088-2004 „Nivelul sonor de transformatoare de putere de 6-220kV”

GB4208-1993 „grade de protecție furnizate de carcase (cod LP)”

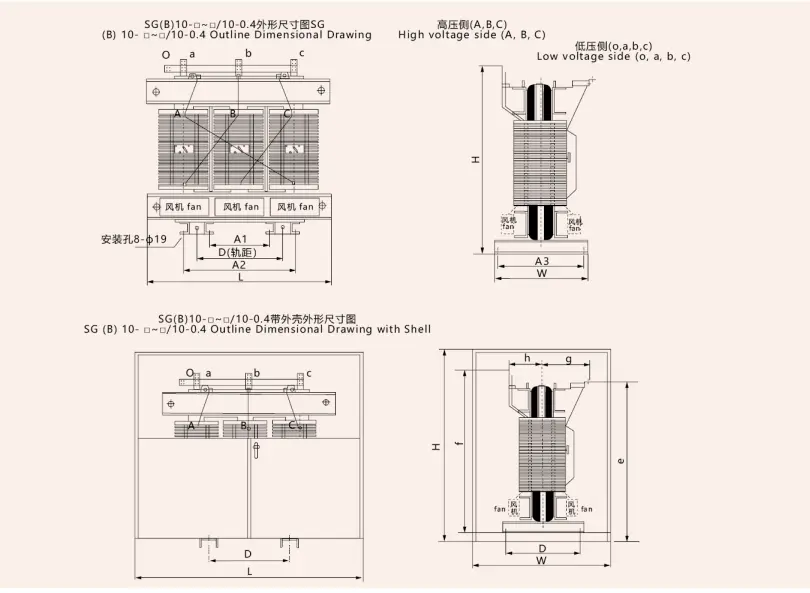

◆ Dimensiuni de aspect și instalare ale transformatorului de tip uscat de tip SGB10

◆ Parametri tehnici de tip SGB10 10KV Tip transformator de tip uscat ecologic
