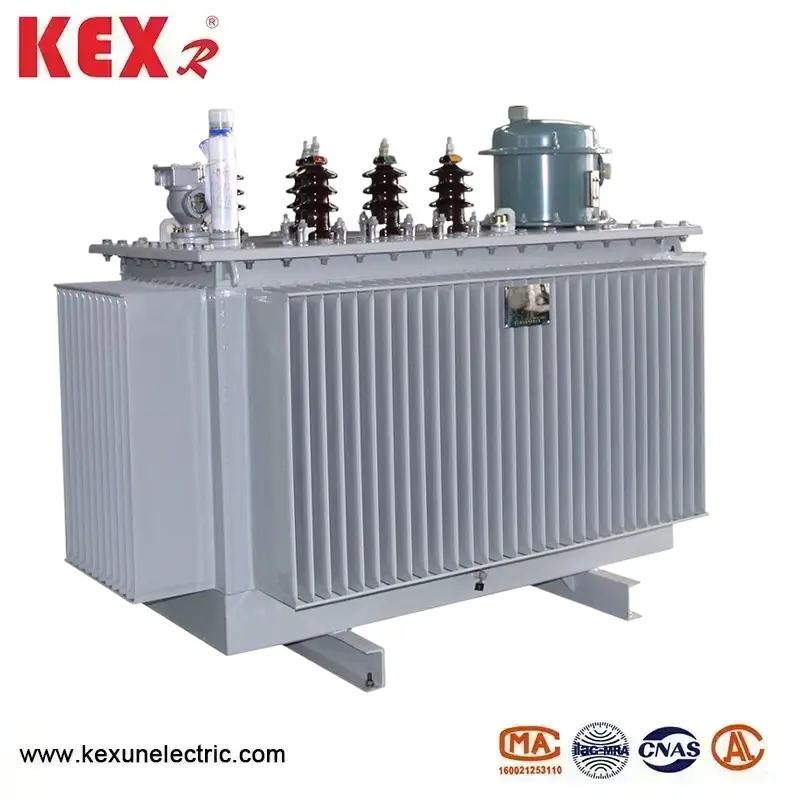

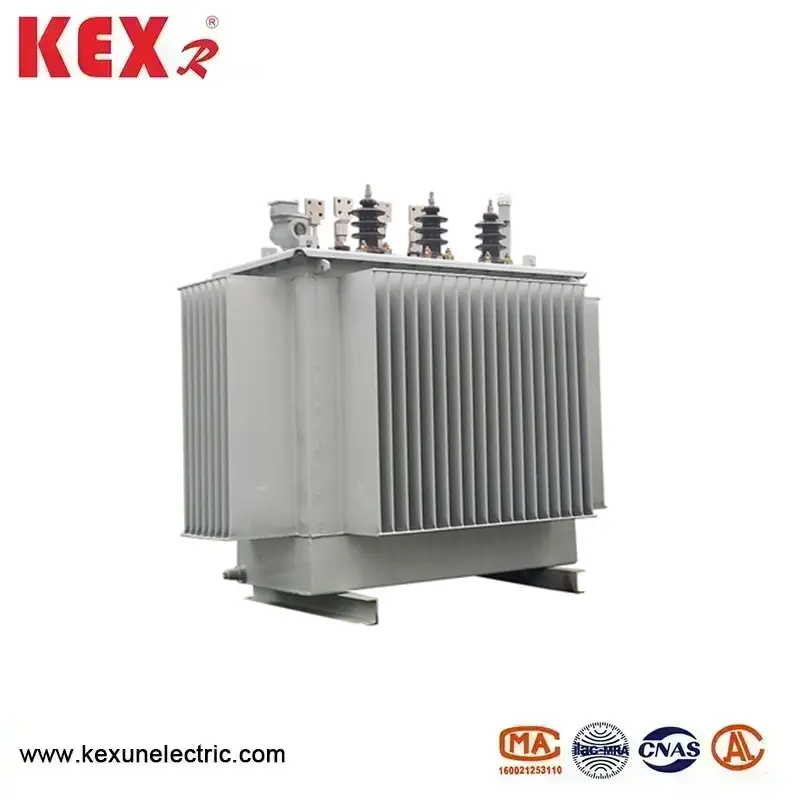

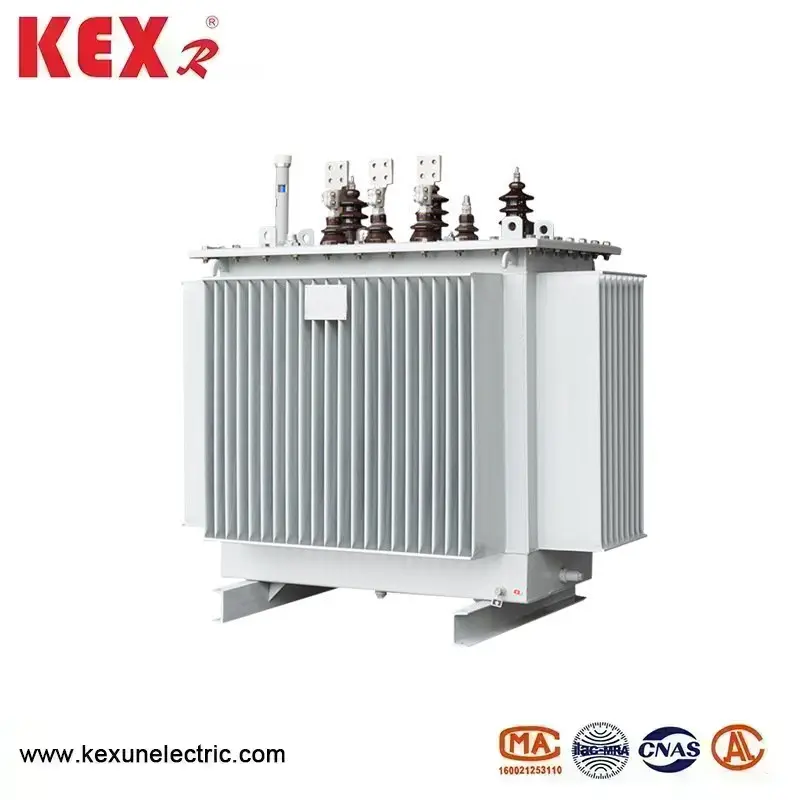

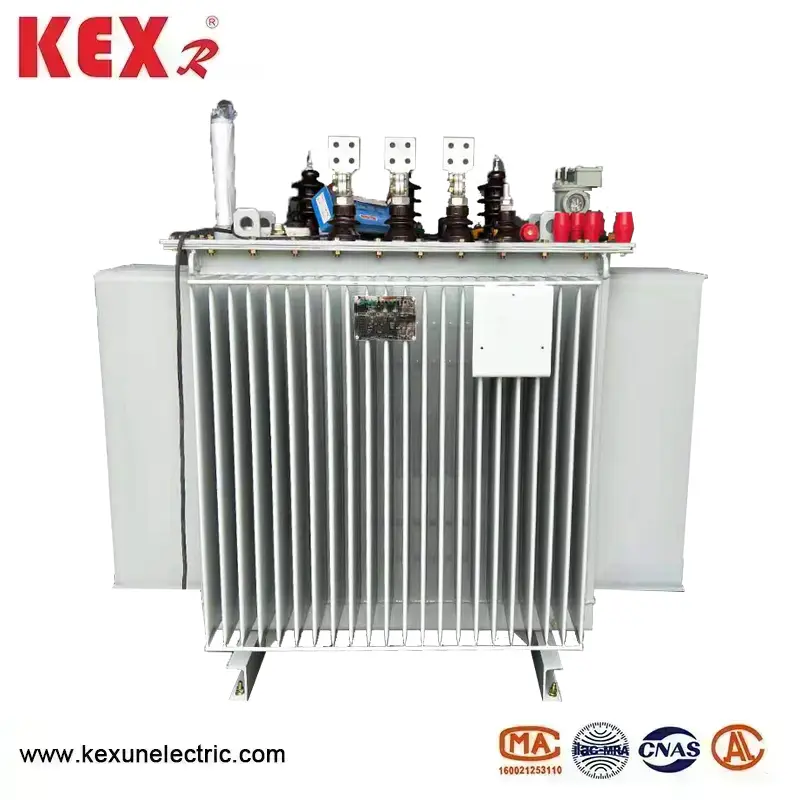

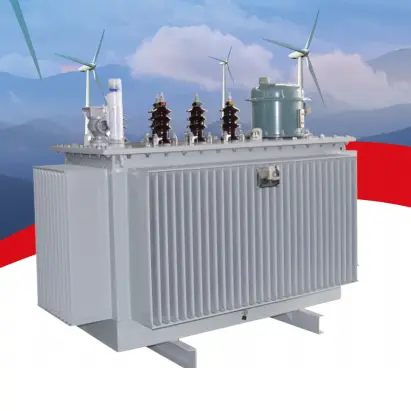

Transformator de reglare de înaltă tensiune

● Caracteristici principale ale transformatorului de reglare de înaltă tensiune

▶ Dispozitivul general are o capacitate mare, pierderi mici, dimensiuni mici și este ușor de instalat și întreținut;

▶ Reglați automat angrenajul trifazicului pe schimbătorul de robinet de încărcare prin urmărirea modificărilor de tensiune, cu funcționare fiabilă și precizie de reglare a tensiunii înalte

▶ Referința de tensiune, întârzierea de acțiune, intervalul admisibil și limita de frecvență pot fi ajustate după cum este necesar, iar setările parametrilor sunt flexibile și convenabile;

▶ Afișați numărul de acțiuni de viteză și angrenajul curent al SVR pe Schimbarea de tapet de încărcare, cu indicații pentru cea mai mare și mai mică angrenaj

▶ Echipat cu protecție cu limită superioară și inferioară a angrenajului, funcție de limită de timp, îmbunătățind eficient fiabilitatea produsului

▶ Controlerul are o tensiune peste tensiune și sub funcții de protecție a tensiunii. Când linia este într -o tensiune excesivă sau în stare de tensiune. Controlerul se blochează automat; Asigurați funcționarea în siguranță a schimbătorilor de robinet de încărcare

▶ Controlerul adoptă cipuri de control de calitate industrială, care au o fiabilitate ridicată, o capacitate anti-interferență puternică și se pot adapta la medii exterioare dure;

▶ Caracteristicile principale ale transformatorului de reglare de înaltă tensiune echipate cu interfața de comunicare RS485, parametrii controlerului pot fi vizualizați și modificați la 30 de metri de punctul de instalare prin modulul de comunicare wireless.

▶ Se poate adăuga, de asemenea, telecomanda cardului Cloud sau SM.

● Utilizarea condițiilor de transformator de reglare a tensiunii de înaltă tensiune

▶ Altitudine: ≤ 2000m

▶ Temperatura mediului: -25 ° C ~+45 ° C

▶ Umiditate relativă: mai puțin de 90%

▶ Capacitate de prevenire a poluării: nivel LLL

▶ Înclinarea instalării: <2%

 Nu există poluare sau mediu coroziv în jurul dispozitivului care să afecteze grav performanțele sale de izolare și nu există un pericol de incendiu sau explozie la locul de muncă și nici o vibrație severă.ATENȚIE: Când mediul de lucru depășește condițiile de mai sus, utilizatorii trebuie să ofere instrucțiuni speciale la plasarea comenzilor.

● Transformatorul de reglare de înaltă tensiune îndeplinește standardele

◆ Standarde de proiectare a producției

▶ JB8749-1998 Cerințe tehnice generale pentru regulatori de tensiune

▶ GB1094-2013 Transformatoare de putere

▶ GB/T6451-2008 Parametri tehnici și cerințe pentru transformatoarele de putere cufundate cu o fază OI

▶ Orientări pentru selecția Transformatoarelor de putere (GB/T17468-1998) GB10230-2007 pe Schimbarea de robinet de încărcare

▶ Orientări pentru aplicarea schimbătoarelor de robinet de încărcare (GB/T1058-1989) O DL/T572-2010 0Pering ▶ Reglementări pentru transformatoarele de putere

◆ Standarde de bază pentru utilizare

Tensiunea punctului de instalare a regulatorului de tensiune automată a liniei SVR îndeplinește cerințele standardului național GB/T12325-2008 pentru abaterea tensiunii de alimentare cu energie electrică: suma valorilor absolute ale abaterilor pozitive și negative ale tensiunii de alimentare de energie de 35kV și mai mare nu trebuie să depășească 10% din tensiunea nominală; Abaterea admisibilă a tensiunii de alimentare trifazată de 20kV și mai jos este de + 7% din tensiunea nominală; Abaterea admisibilă a tensiunii de alimentare monofazate de 220V este de+7% și -10% din tensiunea nominală.

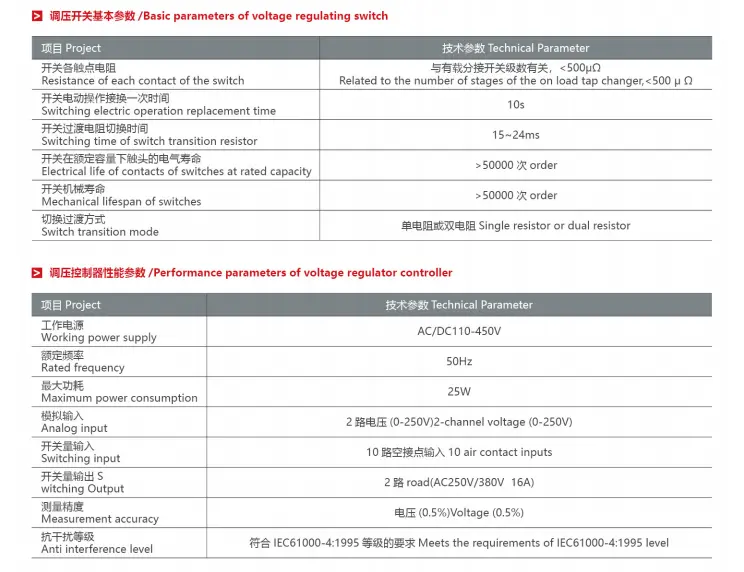

◆ Parametri tehnici ai transformatorului de reglare de înaltă tensiune de tip SVR

● Instrucțiuni de instalare a transformatorului de reglare a tensiunii de înaltă tensiune SVR

1. Instalarea produsului este responsabilitatea utilizatorului, iar furnizorul poate trimite personal de servicii post-vânzare pe site pentru îndrumare.

2. După ce echipamentul este pus în loc, trebuie utilizat un fir de împământare pentru împământarea cu mai multe puncte. Rezistența la împământare nu trebuie să depășească 4 ohmi, iar adâncimea corpului de împământare îngropată în subteran ar trebui să respecte cerințele de împământare ale reglementărilor de putere.

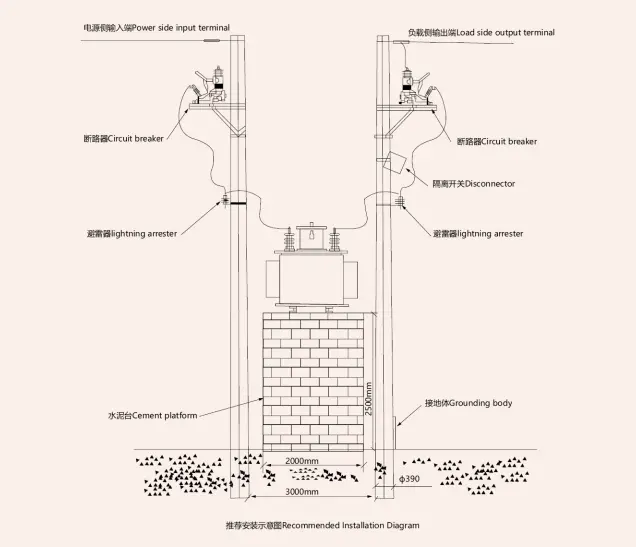

Diagrama de referință de instalare este următoarea:
