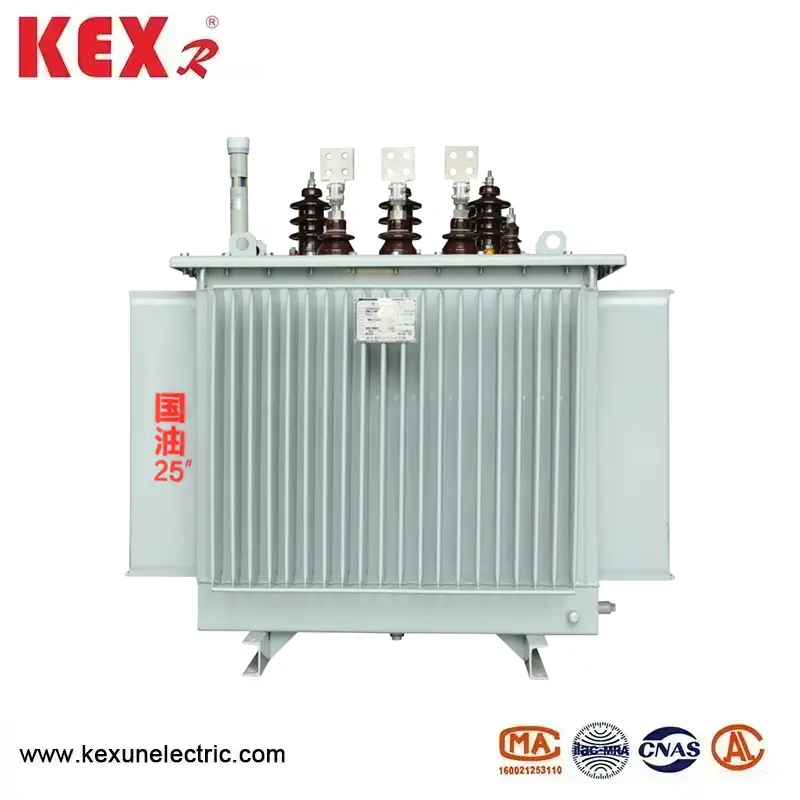

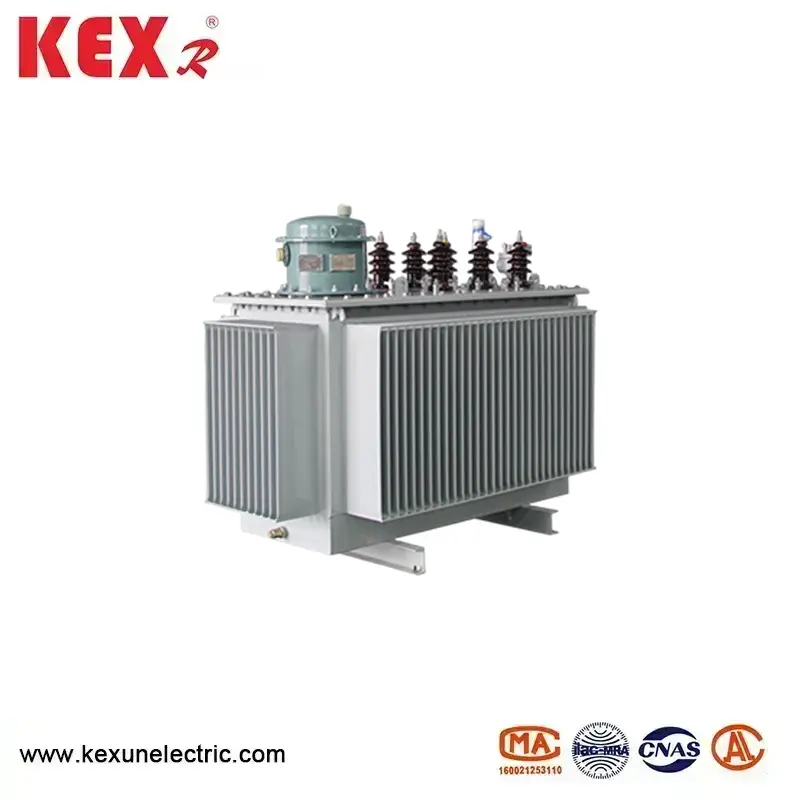

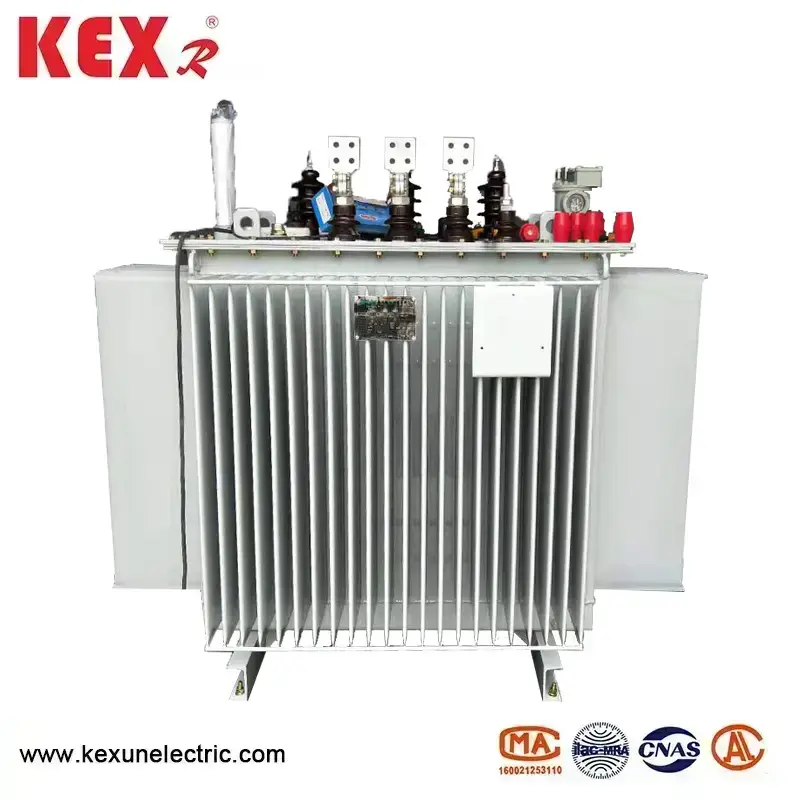

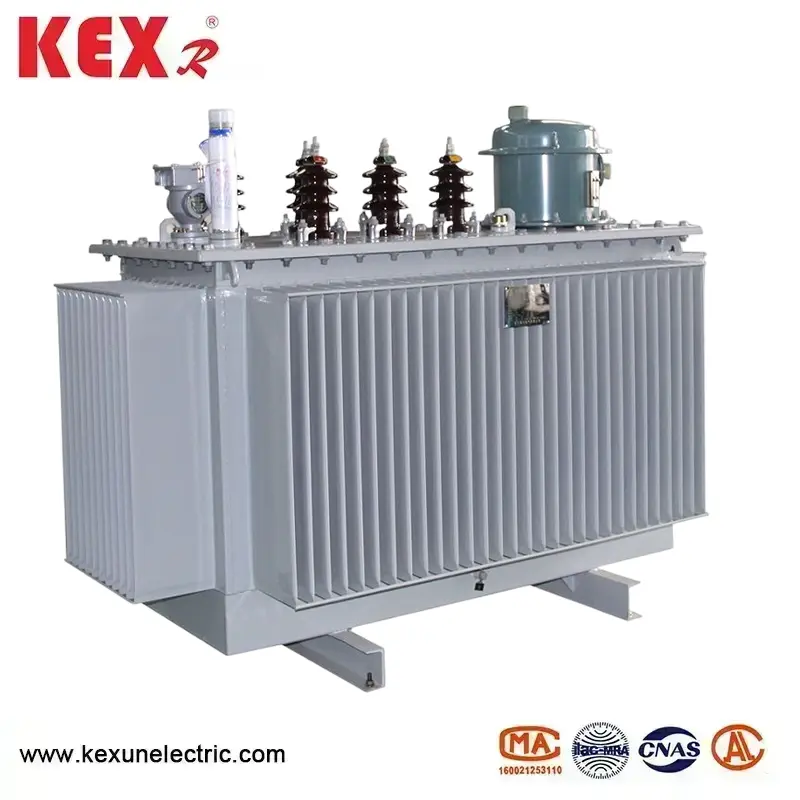

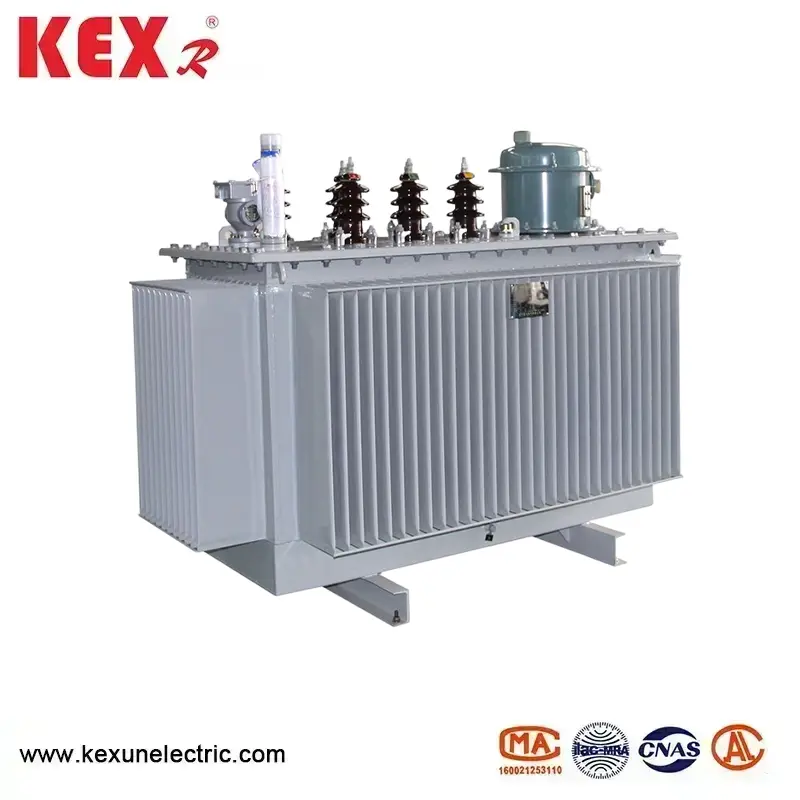

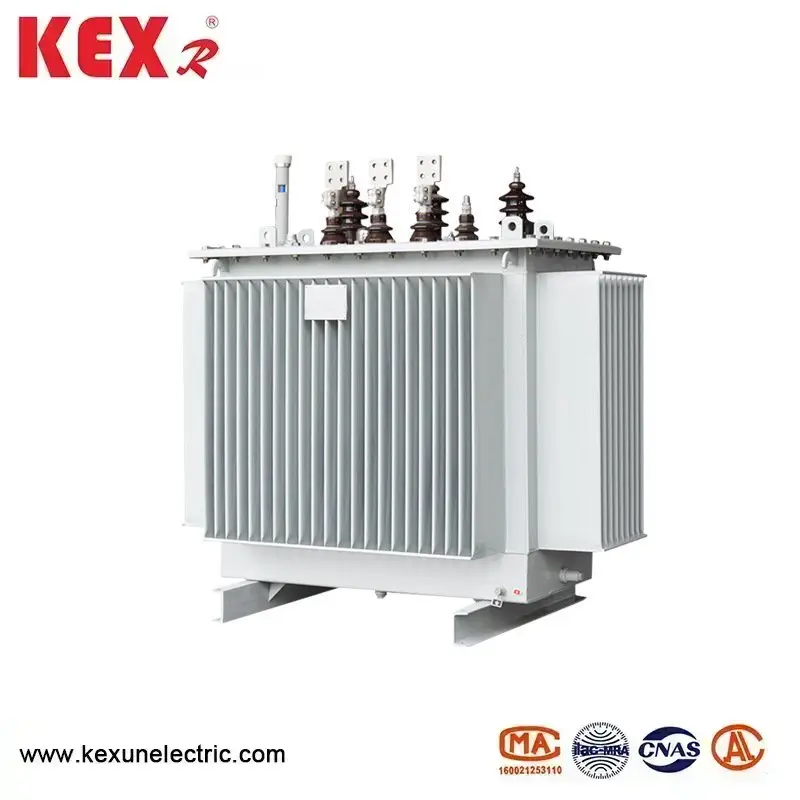

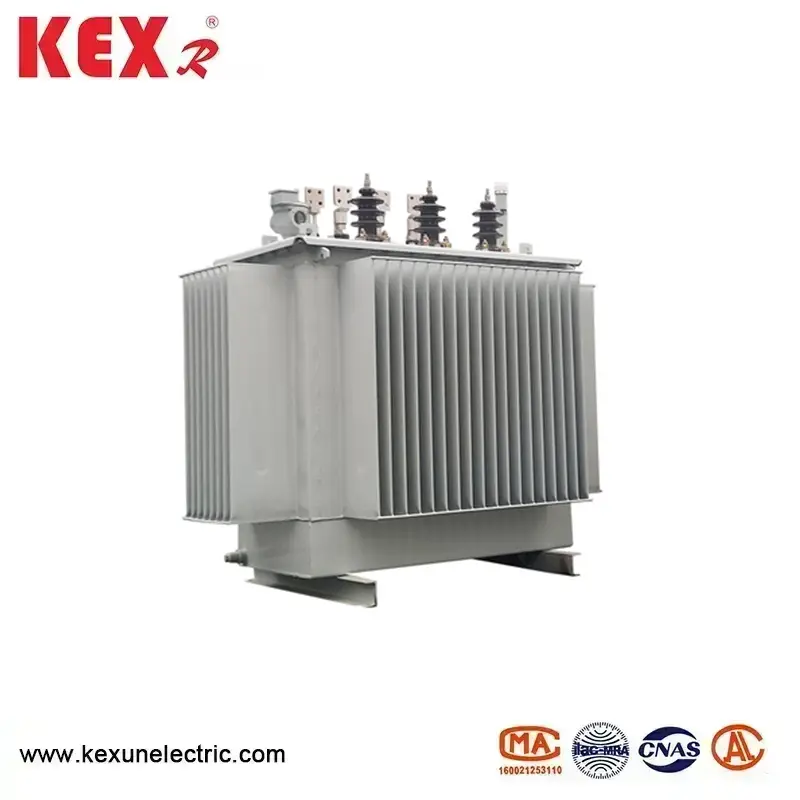

Transformator cu scufundare în ulei

●Condițiile de utilizare ale transformatorului immers în ulei

▶Altitudinea nu depășește 1000m;

▶Temperatura ambiantă:

▶Temperatura maxima+40 'C;

▶Temperatura medie a celei mai calde luni este de + 30 "Co Temperatura medie anuală maximă + 20°▶ Temperatura minimă exterioară este -25C

● Transformerul immers în ulei îndeplinește Standardele

GB1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

GB/T3837-2010

◆ Selectare de materiale de înaltă calitate

▶Transformatorul nostru immers în ulei alege sârmă de cupru Tree cu oxigen cu rezistivitate mai mică și suferă o serie de tratamente suplimentare de suprafață pentru a o face mai netedă, fără bavuri sau colțuri ascuțite, rezultând o pierdere de sarcină mai mică și o performanță electrică mai fiabilă a transformatorului. Selectați foi de oțel de înaltă calitate, oțel și siliciu. pierderea unității mai redusă pentru a reduce pierderea fără sarcină a transformatoarelor.

▶Selectați componente de izolație din lemn stratificat de înaltă calitate, care nu se vor crăpa niciodată, chiar și sub acțiunea curentului de scurtcircuit, acestea

va rămâne intactă.

▶Alegeți ulei de transformator care a fost filtrat profund, cu niveluri mai scăzute de apă, gaz și impurități, făcând funcționarea transformatorului mai fiabilă.

▶Selectați materiale de etanșare din cauciuc de înaltă calitate pentru a preveni eficient îmbătrânirea și pentru a elimina scurgerile.* Toate materiile prime sunt supuse inspecției de calitate, iar toți producătorii de materii prime sunt supuși unei revizuiri stricte în conformitate cu standardul național IS09000.

◆ Eficient din punct de vedere al costurilor

Transformatoarele cu scufundare în ulei din seria s9 au redus pierderile fără sarcină, pierderile de sarcină și curenții fără sarcină cu 10%, 24% și, respectiv, 46% în comparație cu seria S7, rezultând o reducere cu 19% a costurilor de operare. Curentul în gol scade cu 70-85% față de S9; Creșterea medie a temperaturii este redusă cu 10K, iar durata de viață a produsului este mai mult decât dublată. Chiar și în condiții de suprasarcină de 20%, acesta poate funcționa în continuare pentru o lungă perioadă de timp; Reducerea medie a zgomotului în timpul funcționării produsului este de 2-4 decibeli.

◆ Complet sigilat

„M” din S11 (M) R reprezintă că rezervorul de ulei adoptă o structură complet etanșă, în comparație cu transformatoarele obișnuite cu scufundare în ulei, transformatoarele de distribuție complet etanșe elimină rezervoarele de stocare a uleiului și înlocuiesc conductele de ulei cu aripioare ondulate ca componente de răcire și disipare a căldurii. Rezervorul de ulei ondulat este fabricat din plăci subțiri laminate la rece de înaltă calitate pe o linie de producție dedicată, iar aripioarele ondulate se pot extinde și contracta odată cu volumul transformatorului, izolând astfel transformatorul de atmosferă, prevenind și încetinind degradarea uleiului și umiditatea izolației, sporind fiabilitatea operațională și funcționarea normală fără întreținere.

Suprafața rezervorului de ulei ondulat este tratată cu degresare, îndepărtarea ruginii și fosfatare înainte de a fi acoperită cu o vopsea cu trei rezistențe, care este potrivită pentru utilizare în medii metalurgice, petrochimice, miniere și alte medii.

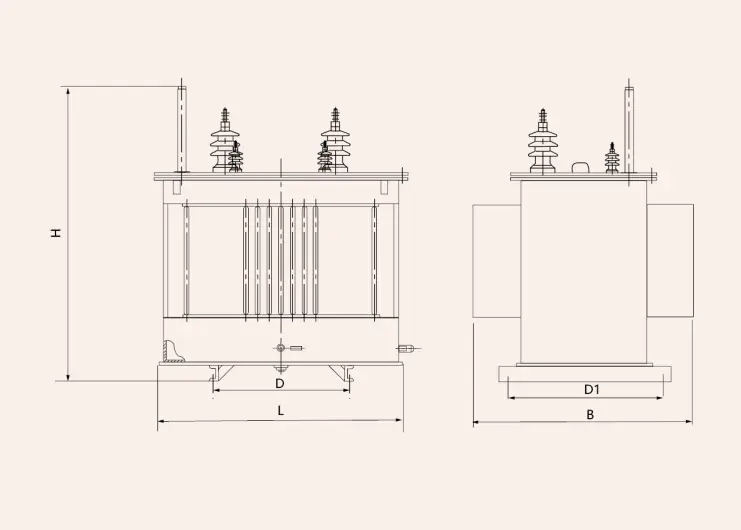

◆ Aspectul și dimensiunile de instalare ale transformatorului immers în ulei

◆Parametrii tehnici ai transformatorului de distribuție immers în ulei 10kV seria D11
