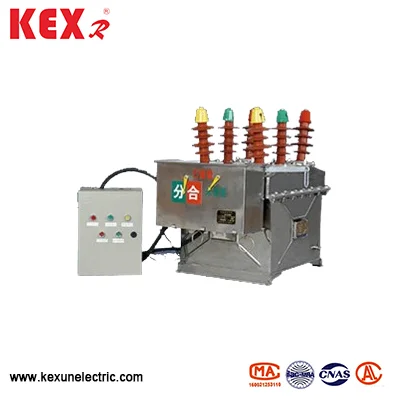

ZW8 în aer liber VCB de înaltă tensiune
ZW8 exterior de înaltă tensiune AC VCB, care este produs special de furnizorul de China Kexun, este un întrerupător de înaltă tensiune în aer liber, cu tensiune nominală de 12kV și trifazică AC de 50Hz, și este utilizată în principal pentru deschiderea și închiderea curentului de încărcare, curentul de suprasarcină și curentul de scurtcircuit al puterii rurale Grid, urbanul de putere urbană și sistemul de putere mică.
Model: ZW8
Brand ： Kexr
Model: ZW8
Brand ： Kexr

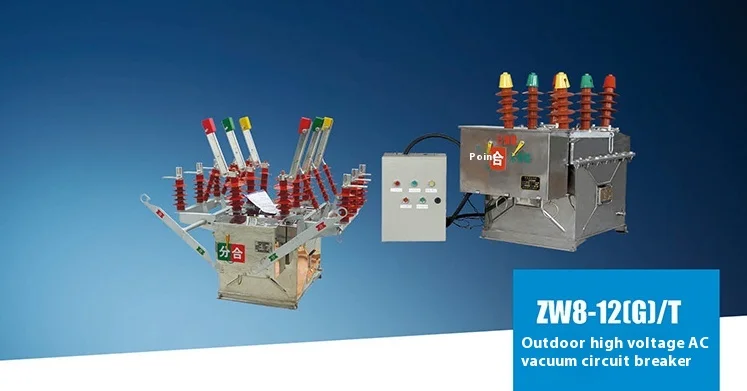

● Structura ZW8 în aer liber VCB de înaltă tensiune
ZW8 exterior AC VCB de înaltă tensiune, cu structura generală a cutiei trifazate, tipul sub-arc în vid trifazat este plasat într-o cutie metalică, iar materialul de izolare SMC este utilizat pentru izolarea în fază și izolarea solului, cu o performanță fiabilă și o rezistență ridicată la izolare. ZW8 exterior de înaltă tensiune AC VCB ZW 8-12 întrerupător și deconectare, numit ca întrerupător combinat, acesta poate fi utilizat ca comutator de secțiune. Mecanismul său de operare de stocare a energiei cu arc CT23 poate fi împărțit în două tipuri: electric și manual.

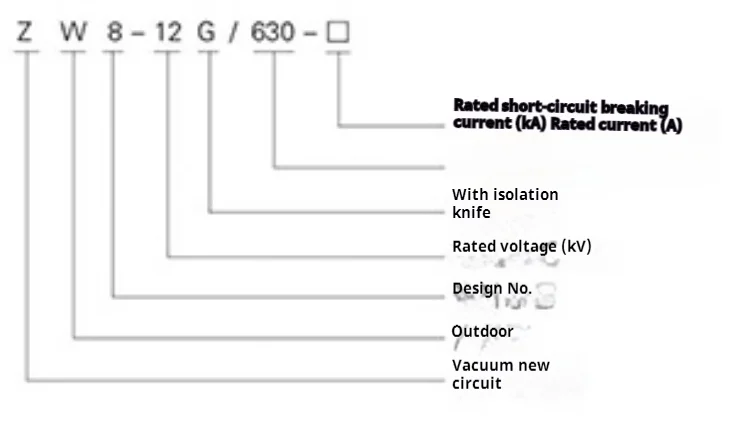

● sensul modelului
◆ îndeplinește standardul
ZW8 Outdoor de înaltă tensiune AC VCB întâlnește IEC60265 、 IEC62271 、 GB3804 、 GB16926 etc.
● Parametri tehnici ai ZW8 Outdoor High-Tenstage AC VCB
|
Articol |
Unitate |
Date |
|
|
Tensiune nominală |
Kv |
12 |
|
|
Curent evaluat |
A |
630 |
|
|
Frecvența de lucru rezistentă la tensiune |
Kv |
42 |
|
|
Impuls de fulgere la tensiune (vârf) |
Kv |
75 |
|
|
Curent de pauză de scurtcircuitul de scurtcircuit |
KA
|
16,20,25 |
|
|
Curent de închidere de scurtcircuit în scurtcircuit |
40,50,63 |
||
|
Tensiune de rezistare evaluată (vârf) |
40,50,63 |
||
|
4S pe termen scurt rezistă la curent |
16,20,25 |
||
|
Secvență de operare nominală |
|
O-0.3S-CO-180S-CO |
|
|
Timpuri de rupere cu curent scurt de scurtcircuit |
Timp |
30 |
|
|
Viață mecanică |
1000 |
||
|
Tensiunea nominală a motorului de stocare a energiei |
V |
DC sau AC 220V |
|
|
Tensiune de funcționare nominală Echipat cu un mecanism special de operare cu arc |
Pauză bobina Închiderea bobinei |
||
|
Curentul nominal al eliberării supracurentului |
A |
5 |
|
|
Grosimea de uzură admisă a contactelor dinamice și statice |
mm |
3 |
|
