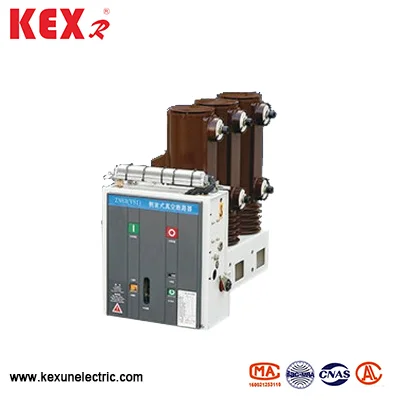

Întrerupător de vid de mare tensiune montată lateral
Întrerupătorul de vid interior de înaltă tensiune montat lateral produs de Kexun din fabrica chineză este utilizat în principal pentru circuite de protecție și control. Este potrivit pentru locurile cu tensiune nominală de 12kV și frecvență de 50Hz unde este necesară o funcționare frecventă sau întreruperea curentului circuitului. Poate fi instalat în comutator fix sau utilizat singur.
Model: VS1
Brand ： Kexr
Model: VS1
Brand ： Kexr
● Caracteristici structurale ale întrerupătorului de vid de înaltă tensiune interioară montat pe lateral
▶ Mecanismul de funcționare lateral
▶ Polul izolat de rășină epoxidică
▶ Sistem de operare cu arc fără călătorie
▶ Terminări de cablu față/spate
● întrerupătorul de vid de înaltă tensiune interioară montat pe lateral, folosind condiții
▶ Intervalul de temperatură ambientală: Temperatura înconjurătoare de înaltă tensiune de înaltă tensiune de înaltă tensiune ar trebui să fie de -15 ~ 40 ℃
▶ Altitudinea: întrerupătorul de vid de înaltă tensiune montat lateral ar trebui instalat mai puțin de 1000 de metri.
▶ Umiditatea relativă: media zilnică nu este mai mare de 95%, media lunară nu este mai mare de 90%, media zilnică a presiunii saturate de vapori nu este mai mare de 2,2 × 10-3MPa, iar media lunară nu este mai mare de 1,8 × 10-3MPa.
▶ Intensitatea cutremurului: mai puțin de 8 grade
▶ Place fără foc, explozie, poluare gravă, coroziune chimică și vibrații severe.
● Parametri tehnici ai întrerupătorului de vid de mare tensiune interioară montată lateral
|
Articol |
Unitate |
Date |
||||
|
Tensiune nominală |
Kv |
12 |
||||
|
Curent evaluat |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Curent de pauză de scurtcircuite nominale |
KA |
20 |
25 |
31.5 |
||
|
Curent de închidere scurt -circuit |
KA |
50 |
63 |
80 |
||
|
Vârful evaluat cu curent |
KA |
50 |
63 |
80 |
||
|
Scurtcircuitul 4S Rezister la curent （Vârf） |
KA |
20 |
25 |
31.5 |
||
|
Nivel izolat |
Tensiunea de rezistență la funcționare |
Kv |
42 （48） |
|||
|
Tensiunea de rezistare a impactului |
75 （85） |
|||||
|
Secvență de operare nominală |
|
Break-0.3S-Close-180-Close-Close |
||||
|
Viață mecanică |
Timp |
10000 |
||||
|
Întreruperea curentului de scurtcircuit de scurtcircuit |
Timp |
50 |
||||
|
Tensiunea de deschidere nominală a mecanismului de funcționare （DC） |
V |
110.220 |
||||
|
Distanța terminalului de contact |
mm |
11 ± 1 |
||||
|
Overtravel (contactul de compresie a arcului) |
mm |
35 ± 0,5 |
||||
|
Separarea trifazată și închiderea timpului de respingere |
Domnișoară |
≤2 |
||||
|
Contactați închiderea timpului de respingere |
Domnișoară |
≤2 |
||||
|
Viteza medie de deschidere |
Domnișoară |
1,1 ± 0,2 |
||||
|
Viteza medie de închidere |
Domnișoară |
0,6 ± 0,2 |
||||
|
Timp de deschidere |
Tensiune de funcționare maximă |
s |
≤0.05 |
|||
|
MIN Tensiune de funcționare |
≤0.08 |
|||||
|
Timp de închidere |
s |
0.1 |
||||
|
Grosimea admisibilă a acumulării de uzură a contactelor dinamice și statice |
mm |
3 |
||||
