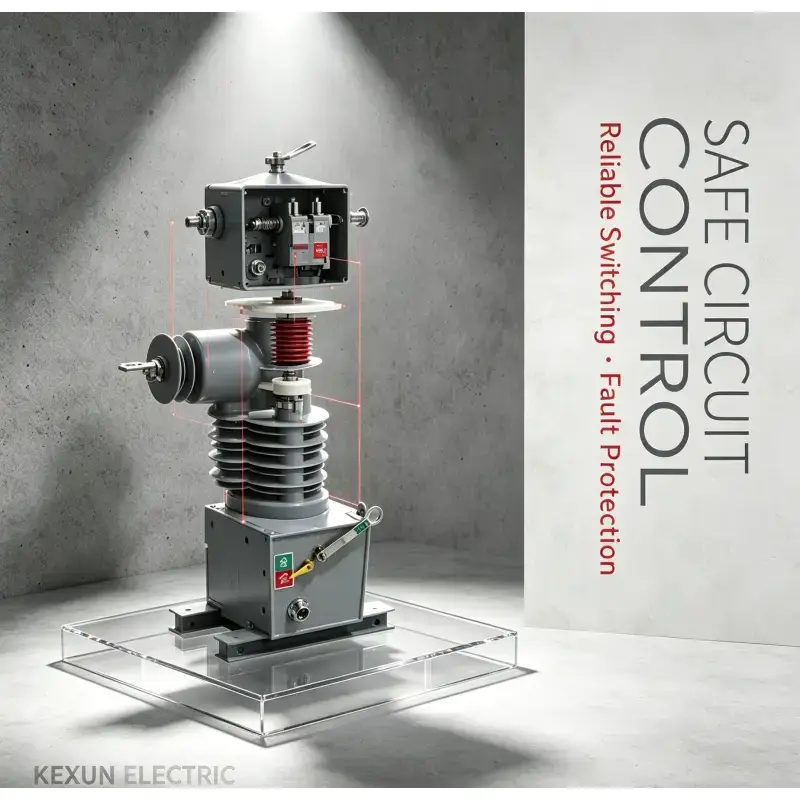

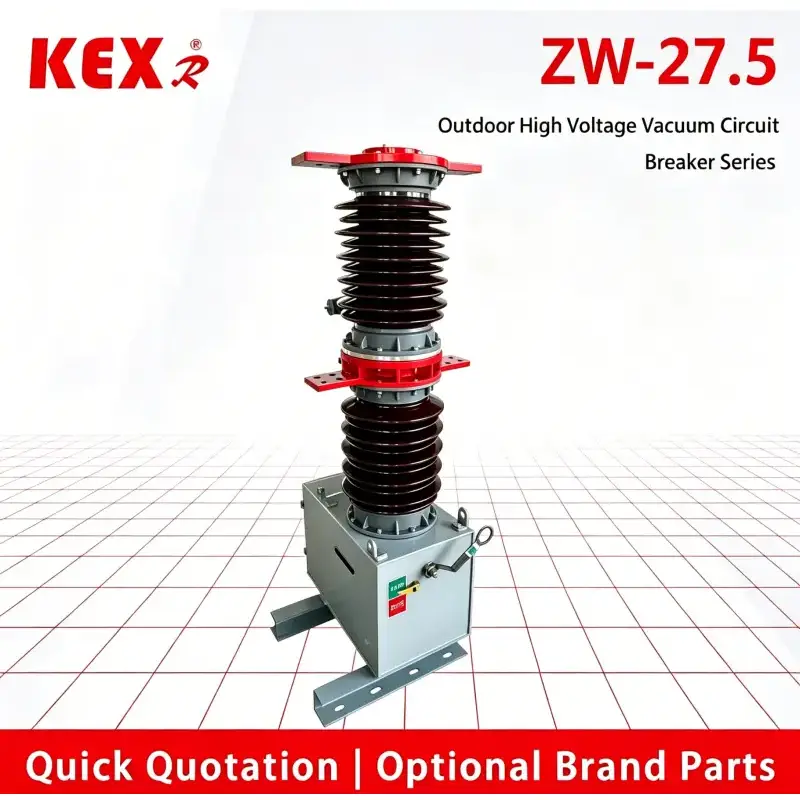

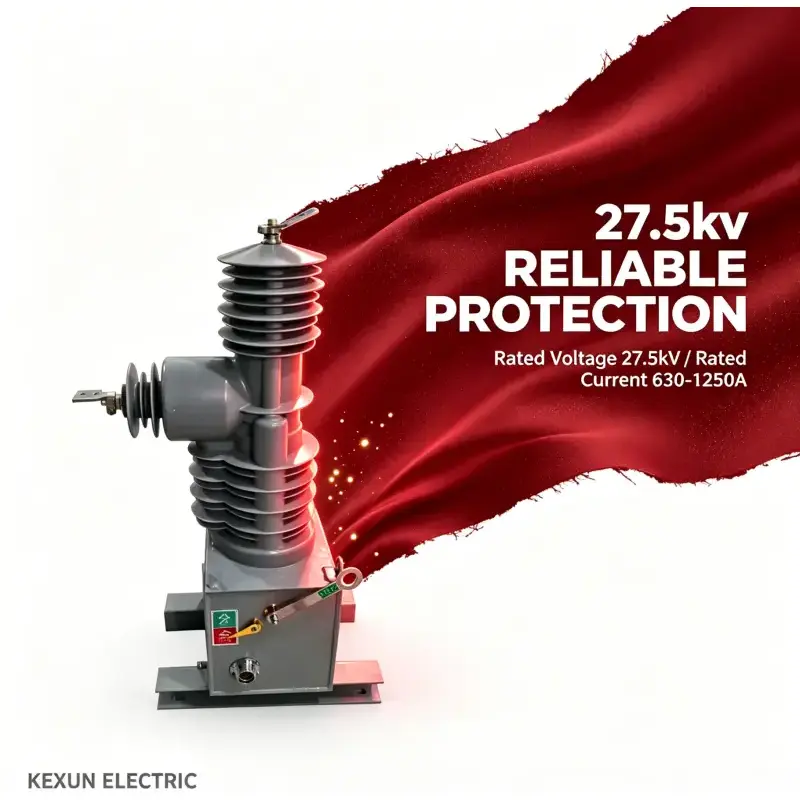

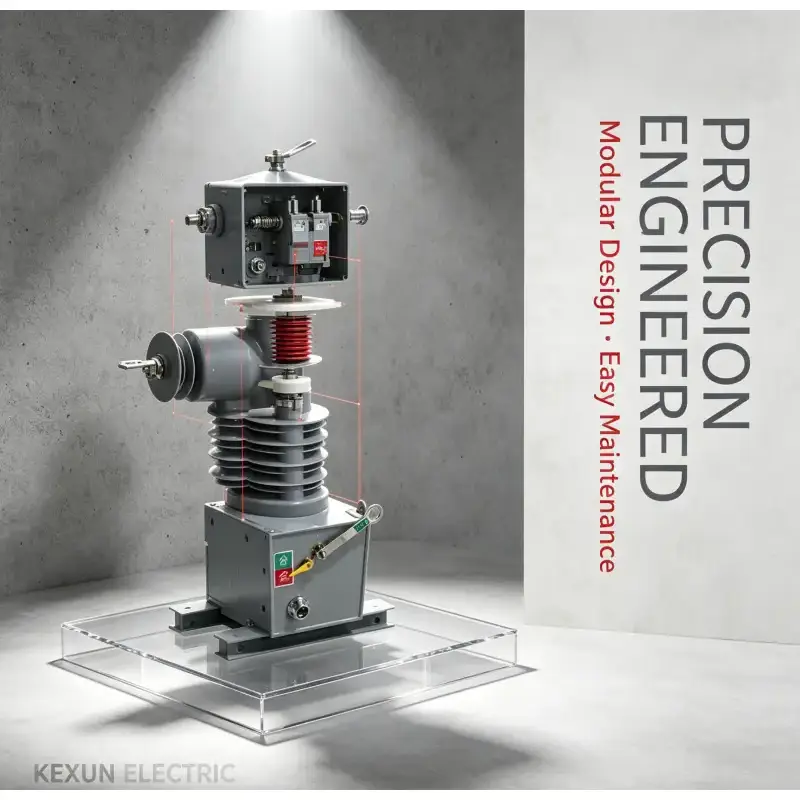

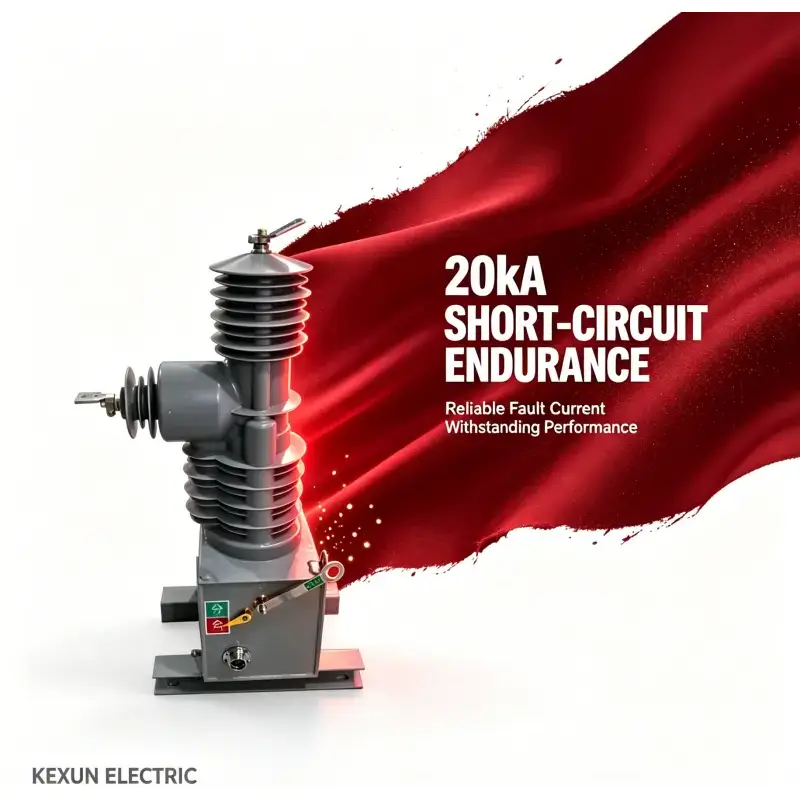

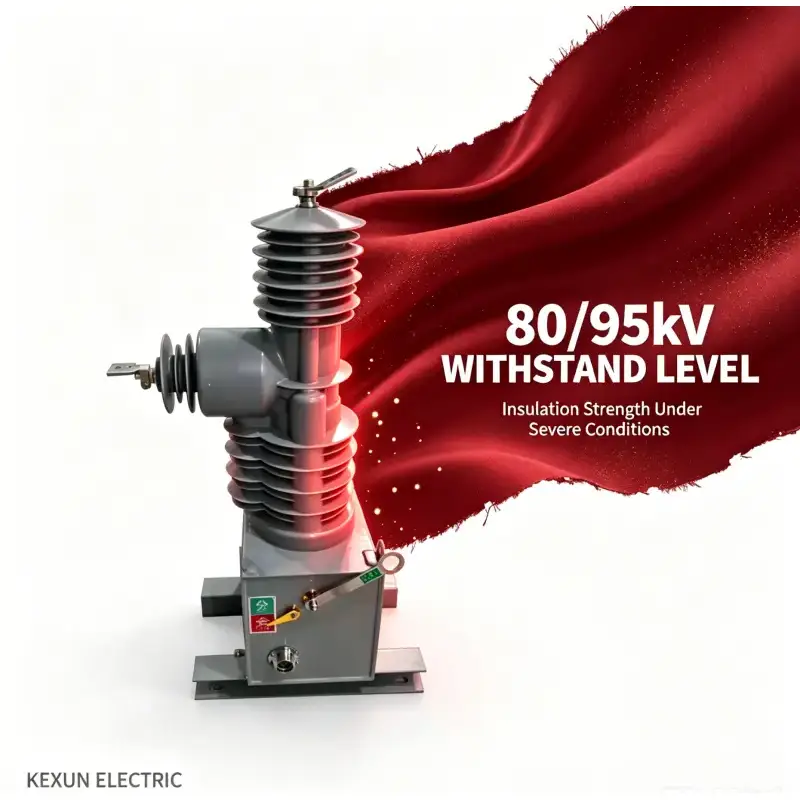

Vcb de înaltă tensiune în aer liber

Caracteristicile produsului

Fiabilitate extrem de ridicată

Complet fără întreținere pe toată durata vieții.

Durată mare de viață mecanică și de viață electrică.

Dimensiuni mici, greutate redusă și instalare ușoară

 Cu protecție standard cu releu și funcție de reînchidere automată rapidă.

Condiții de utilizare de tip  ZW7-27,5  Vcb de înaltă tensiune în aer liber

¨ Temperatura: -30℃~60℃；

¨ Altitudine: mai mică de 2000 m

¨ Viteza vântului: ≤34m/s;

¨ Grad de poluare：Ⅳ级；

¨ Temperatura de depozitare: -40℃~85℃.

Parametrul tehnic principal al vcb

Parametrul mecanic principal al ruptorului

Structura și principiul de funcționare al întreruptorului

ZW7-27.5 Vcb de înaltă tensiune în aer liber este compus în principal din stâlp etanșat integrat, transformator de curent, mecanism de acționare cu arc și cutie. Acest tip de întrerupător este miniaturizat. În același timp, este echipat cu un dispozitiv manual de eliberare a frânei de urgență. Transformatorul de curent poate fi selectat în funcție de nevoile utilizatorului.

Controlul Vcb de înaltă tensiune exterioară ZW7-27.5 este finalizat de unitatea de control inteligentă. Funcționarea pornire-oprire a comutatorului poate fi realizată local și poate fi, de asemenea, operată de la distanță prin interfața de comunicare. Alte informații despre întrerupător pot fi transmise și către centrul de control, iar canalul de comunicație poate fi cablu, fibră optică, GPRS/CDMA, GSM etc. Controlul Vcb de înaltă tensiune în exterior ZW7-27.5 este finalizat de unitatea de control inteligentă. Funcționarea pornire-oprire a comutatorului poate fi realizată local și poate fi, de asemenea, operată de la distanță prin interfața de comunicare. Alte informații despre întrerupător pot fi transmise și către centrul de control, iar canalul de comunicație poate fi cablu, fibră optică, GPRS/CDMA, GSM etc.

Unitatea de control inteligentă este instalată aproape de întrerupător și conectată cu întrerupătorul printr-un cablu de control. Sursa de alimentare a unității de control inteligentă este împărțită în sursă de alimentare principală și sursă de alimentare de așteptare. Sursa principală de alimentare este AC sau DC 220V, care se obține prin linie de înaltă tensiune prin PT. Alimentarea de rezervă este asigurată de baterie (instalată în cutia unității de control inteligentă). Când funcționează normal, sursa de alimentare principală încarcă sursa de rezervă; Când sursa de alimentare principală este pierdută, sursa de alimentare de rezervă poate finaliza controlul întreruptorului și alte operațiuni în unitatea de control. Sursa de alimentare de rezervă (atunci când este complet încărcată) poate menține întreaga mașină în funcțiune nu mai puțin de 48 de ore.

Mecanismul de acționare al întreruptorului este echipat cu un mâner de oprire manuală de urgență pentru operarea de oprire de urgență atunci când sistemul de control sau sursa de alimentare se defectează.

2.1 Principiul de funcționare și procesul întreruptorului

2.1.1 Principiul de stingere a arcului:

ZW37-27.5 Vcb de înaltă tensiune în aer liber adoptă întrerupător în vid, cu vid ca mediu de stingere a arcului și izolator, care are un grad de vid extrem de ridicat. Când contactele în mișcare și statice sunt oprite cu electricitate sub acțiunea mecanismului de acționare, se va genera un arc de vid între contacte. În același timp, datorită structurii speciale a contactelor, în golul dintre contacte se va genera și un câmp magnetic longitudinal adecvat, care va promova ca arcul de vid să rămână difuz și va face ca arcul să fie distribuit uniform pe suprafața de contact pentru a arde, astfel încât să se mențină o tensiune scăzută a arcului. Când curentul trece în mod natural de zero, ionii reziduali, electronii și vaporii de metal pot fi combinați sau condensați pe suprafața de contact și pe scut în intervalul de timp al microsecundelor. Deoarece câmpul magnetic longitudinal este utilizat pentru a controla arcul de vid, întrerupătorul de circuit în vid are o capacitate puternică și stabilă de a întrerupe curentul.

2.1.2 Depozitare:

Energia de deschidere și de închidere a Vcb de înaltă tensiune pentru exterior ZW7-27.5 este stocată în performanță ridicată și instalată în cutia unității de control inteligent. La deschidere și închidere. Furnizat de sursa de alimentare principală sau de alimentare de rezervă a unității de control, timpul de încărcare nu este mai mare de 10s, iar eroarea de tensiune a condensatorului este ≤1V.。

2.1.3 Închidere: Apăsați local butonul de pornire de pe unitatea de comandă inteligentă sau activați bobina de pornire a mecanismului de operare prin operarea de pornire a telecomenzii, astfel încât miezul de fier să conducă contactul în mișcare al întreruptorului automat la pornirea la viteza specificată. Când se consideră că întrerupătorul este în poziția de închidere, bucla de control oprește automat sursa de alimentare a bobinei de închidere. În acest moment, miezul de fier este menținut pe partea de închidere datorită acțiunii magnetului permanent. După ce bobina de închidere este oprită, nu numai că poate depăși forța de reacție a arcului de contact al întreruptorului, dar poate avea și forța de auto-ținere de închidere, astfel încât întrerupătorul poate fi menținut în poziția de închidere în mod fiabil.

2.1.4 Deschidere: Apăsați local butonul de oprire de pe unitatea de comandă inteligentă sau activați bobina de oprire a mecanismului de operare prin operarea de oprire a telecomenzii, astfel încât să depășiți forța de auto-reținere a magnetului permanent din partea de închidere și să faceți ca arcul de deconectare să tragă miezul de fier pentru a conduce contactul mobil al întreruptorului de circuit pentru a opri. Când se consideră că întrerupătorul este în poziția de deschidere, bucla de control oprește automat sursa de alimentare a bobinei de deschidere și, în acest moment, miezul de fier este menținut pe partea de deschidere datorită forței de tragere a arcului de deschidere, astfel încât întrerupătorul să fie menținut în mod fiabil în poziția de deschidere.

2.1.5 Operațiune manuală de deschidere a frânei de urgență:

Când întrerupătorul este în poziția de închidere, țineți apăsat butonul de oprire manuală al întreruptorului cu o tijă de operare izolatoare și trageți-l în jos, iar întrerupătorul se poate opri la o anumită viteză, ceea ce poate asigura că întrerupătorul poate opri în mod fiabil curentul nominal de sarcină.
