Vcb cu trei poli

Tip ZW7-40.5 Trei poli  vcb Caracteristicile produsului

Fiabilitate extrem de ridicată

Complet fără întreținere pe toată durata vieții.

Are o durată mare de viață mecanică și de viață electrică.

Întreaga mașină este de dimensiuni mici, greutate redusă și ușor de instalat.

1.1 Utilizarea condițiilor de tip ZW7-40.5 Vcb cu trei poli

¨ Temperatura ambiantă: -30℃~60℃;

¨ Altitudine: mai puțin de 3000 m;

¨ Viteza vântului: ≤34m/s;

¨ Vibrația sau mișcarea solului din exteriorul aparatului de distribuție și al echipamentului de control pot fi ignorate.；

¨ Grad de poluare：Ⅳ；

¨ Temperatura de depozitare: -40℃~85℃.

1.2 Parametrul tehnic al tipului ZW7-40.5 Vcb cu trei poli

Parametrul tehnic principal al întreruptorului

Parametrul mecanic principal al întreruptorului

Structura și principiul de funcționare al întreruptorului

ZW7-40.5 Vcb cu trei poli este compus în principal din stâlp magnetic integrat, transformator de curent, mecanism de operare și cutie. Acest tip de întrerupător este miniaturizat și carcasa sa este realizată dintr-o cutie din oțel inoxidabil de înaltă calitate. Transformatorul de curent poate fi selectat în funcție de nevoile utilizatorului.

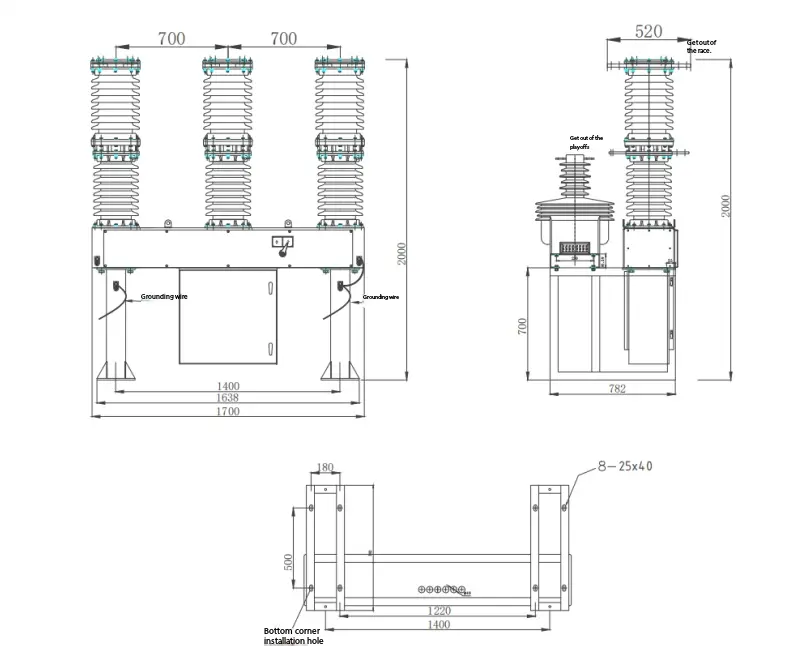

ZW7-40.5/desen general întrerupător

ZW7-40.5 Vcb cu trei poli și combinația sa de control inteligent. Funcționarea pornire-oprire a comutatorului poate fi realizată local și poate fi, de asemenea, operată de la distanță prin interfața de comunicare. Alte informații despre întrerupător pot fi transmise și către centrul de control, iar canalul de comunicație poate fi cablu, fibră optică, GPRS/CDMA, GSM etc.

Principiul de funcționare al întreruptorului

3.1 Principiul de stingere a arcului:

ZW7-40.5 Vcb cu trei poli adoptă un întrerupător de vid, iar vidul este utilizat ca mediu de stingere a arcului și izolator, care are un grad de vid extrem de ridicat. Când contactele în mișcare și statice sunt oprite cu electricitate sub acțiunea mecanismului de acționare, se va genera un arc de vid între contacte. În același timp, datorită structurii speciale a contactelor, în golul dintre contacte se va genera și un câmp magnetic longitudinal adecvat, care va promova ca arcul de vid să rămână difuz și va face ca arcul să fie distribuit uniform pe suprafața de contact pentru a arde, astfel încât să se mențină o tensiune scăzută a arcului. Când curentul trece în mod natural de zero, ionii reziduali, electronii și vaporii de metal pot fi combinați sau condensați pe suprafața de contact și pe scut în intervalul de timp al microsecundelor. Deoarece câmpul magnetic longitudinal este utilizat pentru a controla arcul de vid, întrerupătorul de circuit în vid are o capacitate puternică și stabilă de a întrerupe curentul.

3.2 Depozitarea energiei electrice: motorul acționează cuplul de ieșire pe pinionul mecanismului și îl transmite pinionului mare de pe ax, conducând astfel brațul manivelei să se rotească și făcând ca arcul de închidere să stocheze energie. Când șurubul de pe brațul manivelei apasă comutatorul de deplasare, alimentarea cu energie a motorului este întreruptă și stocarea energiei arcului este finalizată.

3.3 Depozitarea manuală a energiei: arborele de ieșire al acelui mecanism de rotație transmite cuplul de rotație către angrenajul mare care este complet cuplat cu angrenajul mic prin pinionul de pe arborele de ieșire, conducând astfel brațul manivelă să se rotească, astfel încât spr-ul de închidere să poată stoca energie.

3.4O  funcționarea electromagnetului de închidere: după ce mecanismul primește semnalul de închidere, miezul de fier în mișcare al electromagnetului de închidere se mișcă în sus, împingând pârghia de declanșare de închidere pentru a se deplasa în sus, astfel încât jumătatea arborelui de închidere se rotește în sens invers acelor de ceasornic. Eliberați constrângerea zăvorului de închidere. În același timp, zăvorul de închidere se rotește în sens invers acelor de ceasornic sub presiunea rolei, eliberând întreținerea stocării energiei. Cama de pe arborele principal generează forță de impact datorită forței de contracție a arcului de închidere și lovește culbutorul de pe arborele manual de stocare a energiei (adică arborele de ieșire), care este transmisă comutatorului prin biela, completând astfel operația de închidere.

3.5 Operare manuală: Când furca de schimbare instalată pe jumătatea arborelui de închidere se rotește în sens invers acelor de ceasornic, aceasta antrenează jumătatea arborelui de închidere să se rotească în sens invers acelor de ceasornic. Astfel încât să producă același efect ca și operația de închidere a electromagnetului.

3.6 Operația de reînchidere: după ce mecanismul eliberează energia arcului de stocare a energiei, acesta finalizează operația de închidere. În starea de închidere, mecanismul realizează din nou operația de stocare a energiei. După finalizarea operațiunii de stocare a energiei, mecanismul se află în starea de stocare a energiei închisă, iar odată ce este primit semnalul corect, mecanismul poate realiza o operațiune de reînchidere automată.。

3.7 Funcționarea electromagnetului de eliberare a frânei: după ce mecanismul primește semnalul de eliberare a frânei, miezul mobil al electromagnetului de eliberare a frânei se mișcă în sus, împingând pârghia de eliberare a frânei pentru a se deplasa în sus, astfel încât axa de eliberare a frânei se rotește în sens invers acelor de ceasornic. Eliberați constrângerea zăvorului de eliberare a frânei. În același timp, zăvorul de eliberare a frânei se rotește în sens invers acelor de ceasornic sub presiunea rolei, iar culbutorul se rotește în sens invers acelor de ceasornic datorită împingerii unor arcuri de frână în comutator, completând astfel operația de eliberare a frânei.

3.8 Operare manuală: Când furca montată pe jumătatea arborelui de frână se rotește în sens invers acelor de ceasornic, antrenează jumătatea arborelui de frână să se rotească în sens invers acelor de ceasornic, producând astfel același efect ca și funcționarea electromagnetului de frână. efect ca acționarea electromagnetului de frână.

3.9 Funcționare de declanșare la supracurent: când bobina de supracurent în declanșarea la supracurent trece prin curentul de declanșare specificat, electromagnetul acționează și tija de împingere împinge pârghia de declanșare. Faceți semi-axul să se rotească în sens invers acelor de ceasornic, eliberați constrângerea zăvorului frânei, producând astfel același efect ca și funcționarea electromagnetului de frână și finalizați operația de declanșare la supracurent a întreruptorului.

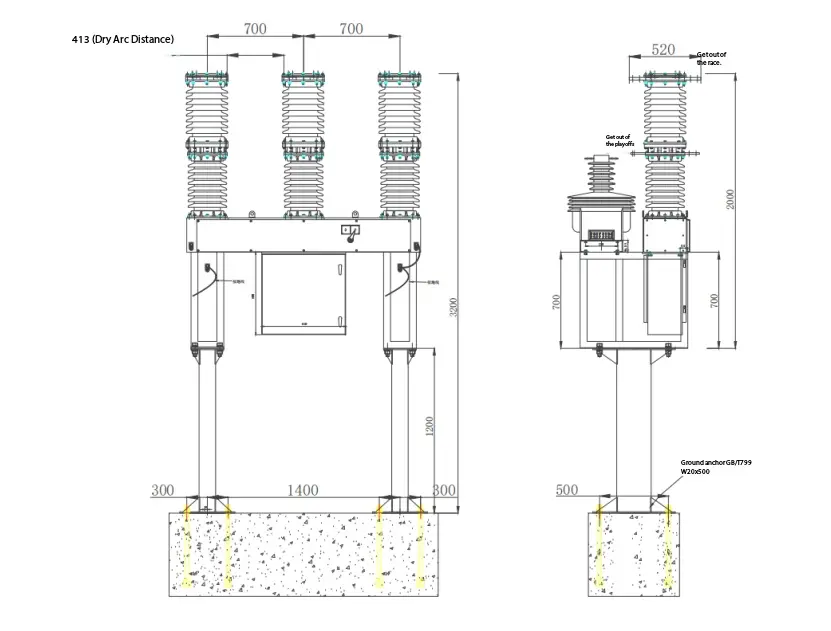

Trepoli  vcb Diagrama de instalare
