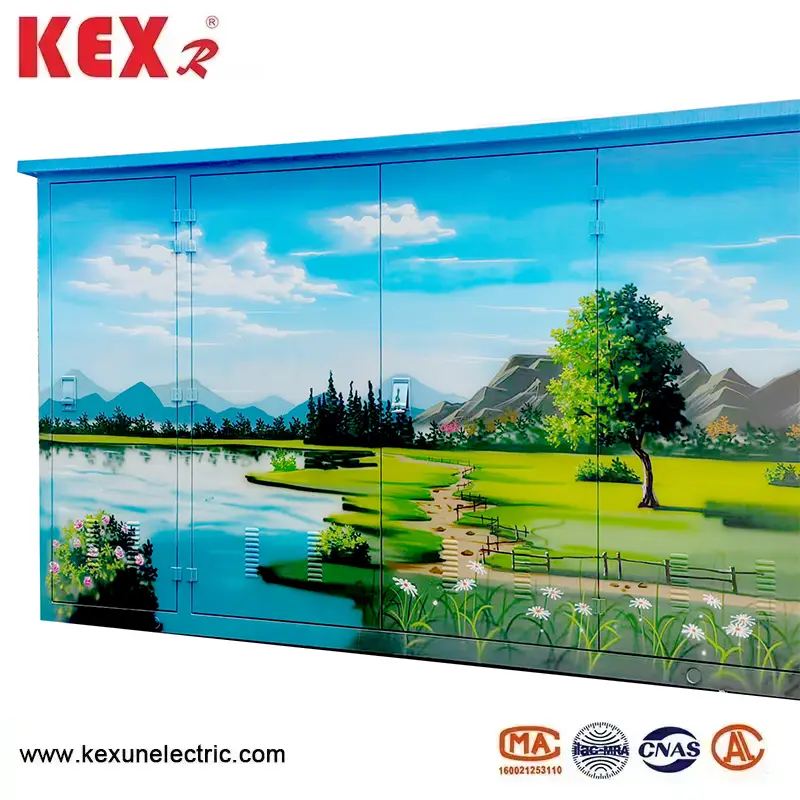

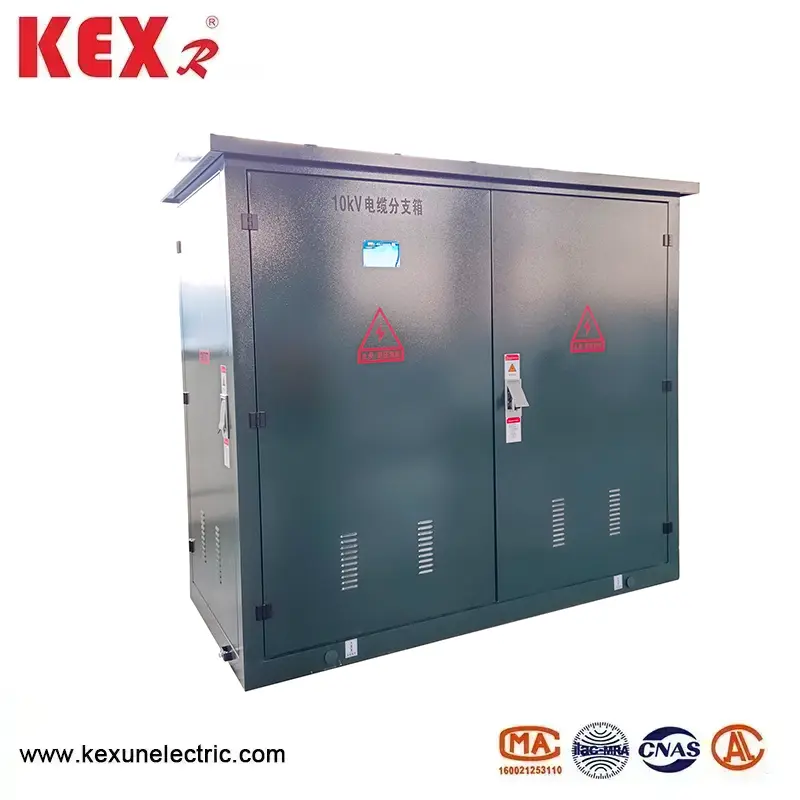

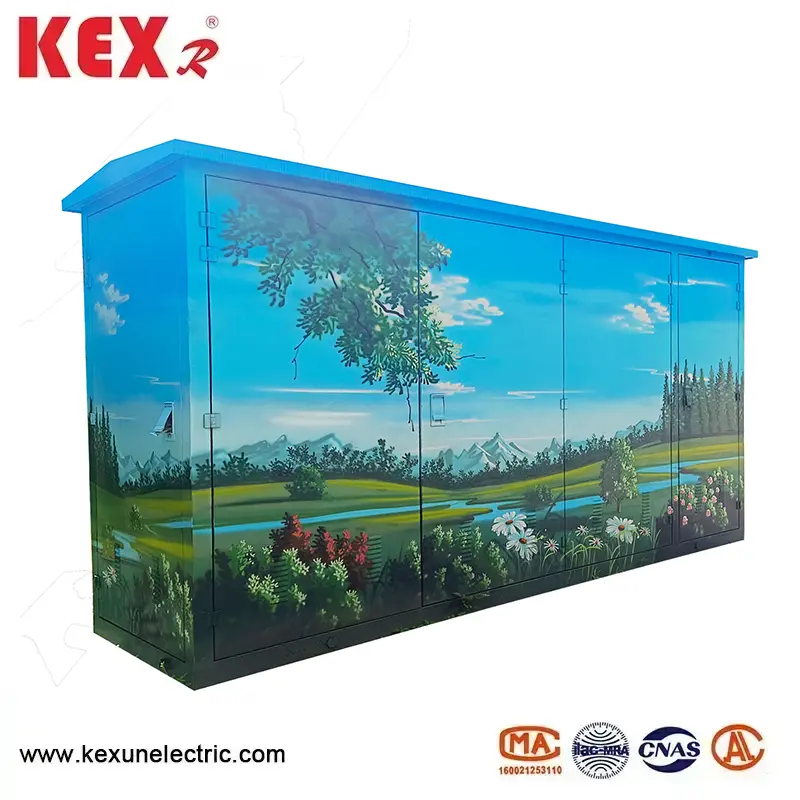

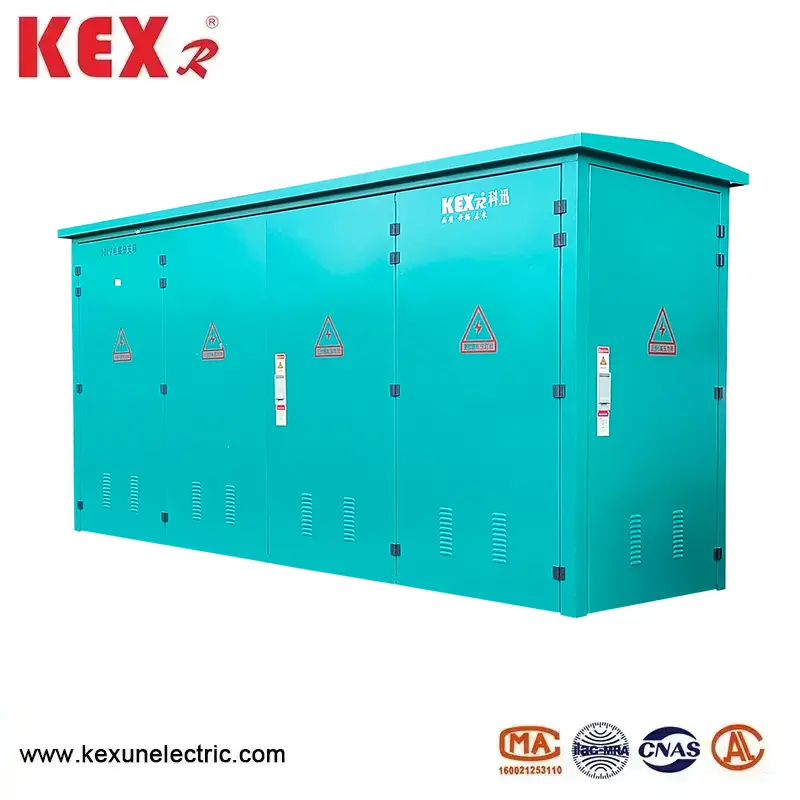

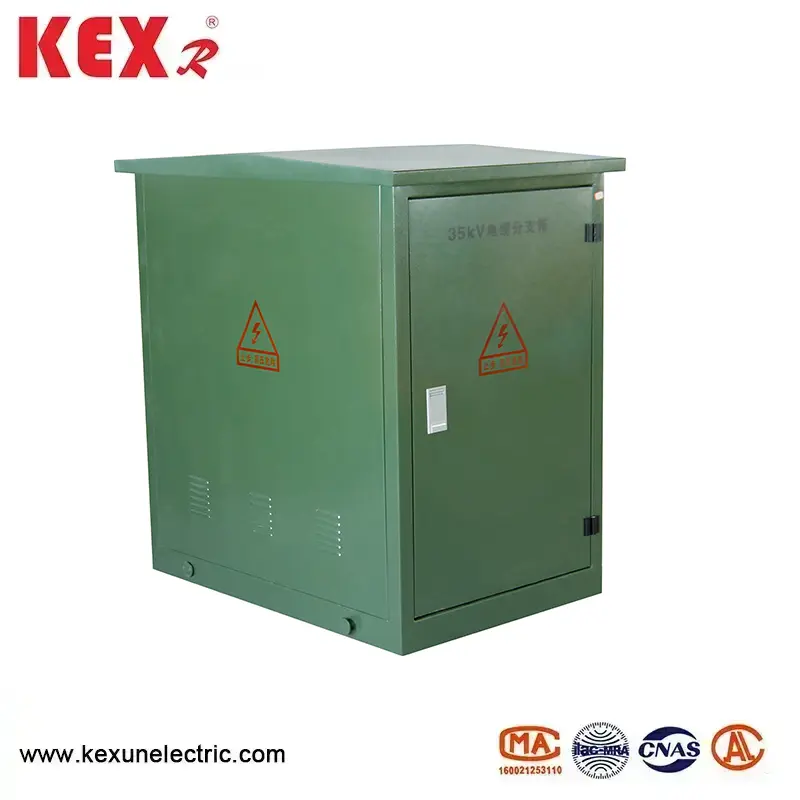

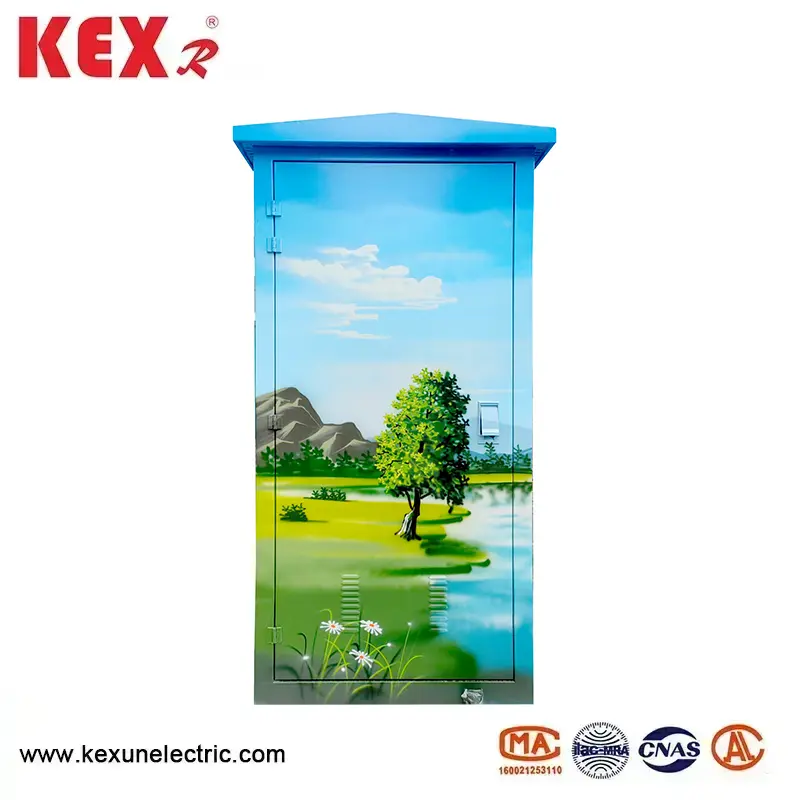

Cutie de joncțiune de cablu de 35kV

○ Caracteristica principală a cutiei de joncțiune de cablu de 35kV

▶ Tensiune nominală: 35kV (conform standardelor IEC 62271-200 și GB/T 11022).

▶ Izolația completă și etanșarea completă: este adoptată izolație solidă (cum ar fi rășina epoxidică și cauciucul siliconic) sau izolarea gazelor SF6 și nu există un conductor gol, cu gradul de protecție al IP65/IP67.

▶ Tehnologia plug-in europeană: conectori standard de cablu plug-in ecranat (operațiune în direct de asistență (sunt necesare instrumente speciale).

▶ Proiectare modulară: liniile de intrare și de ieșire pot fi extinse flexibil (cum ar fi 1 in, 3 ieșire, 2 in și 4).

▶ Selecție inteligentă: Indicatorul de defecțiune, senzorul de temperatură, DTU (terminalul de distribuție) poate fi integrat.

○ Compoziția structurală tipică a casetei de joncțiune de cablu de 35kV

▶ Cutie

Materialul compozit din oțel inoxidabil /SMC este rezistent la coroziune și este potrivit pentru utilizare în aer liber (-40 ℃ ~+70 ℃).

▶ Autobuz izolat

Conductor de cupru sau aluminiu, izolație de cauciuc siliconic /EPDM, frecvența puterii rezistente la tensiune ≥70kV, impuls de fulgere 170kV.

▶ Conector de cablu

Conectori de plug-in ecranat de 35kV (cum ar fi T-Type și Tip de cot) cu puncte de testare (opțional).

▶ Dispozitiv de protecție

Se pot selecta arteria fulgerului, indicatorul de defecțiune de scurtcircuit și afișajul live.

▶ Sistem de împământare

Cutia și stratul de ecranare a cablurilor sunt împământate în mod fiabil (rezistență la împământare ≤4Ω).

○ Instalarea și întreținerea cutiei de joncțiune de cablu de 35kV

 ◆ Cerințe de instalare

Dezvoltarea și tăierea cablului: potriviți cu exactitate specificațiile articulației (eroarea de 1 mm) pentru a evita deteriorarea stratului de izolare.

▶ Instalarea conectorului: Curățați suprafața de contact și aplicați grăsime de silicon pentru a preveni oxidarea. Strângeți cu o cheie de cuplu (de exemplu, T-Joint are nevoie de 35 ~ 40N m).

▶ Împrumut: cutia și scutul de cablu trebuie să fie împământate în mod fiabil (rezistență la împământare ≤4Ω).

◆ Funcționare sigură

▶ Verificați energia electrică după eșecul de alimentare și purtați mănuși și ochelari izolatori atunci când funcționează.

▶ Asigurați -vă că întrerupătorul de împământare este închis (dacă există) înainte de a conecta și deconecta conectorul.

◆ Sugestie de întreținere

▶ Inspecție anuală: măsurarea temperaturii infraroșii (concentrându -se pe monitorizarea creșterii temperaturii a articulațiilor).

▶ Inspecția etanșării: Înlocuiți inelul de etanșare o dată la cinci ani (rezistența la umiditate și praf).

▶ Test de izolare: efectuați un test de tensiune de rezistare la fiecare 3 ani.

● Parametrul tehnic al casetei de joncțiune de cablu de tip 35kV de tip european de 35kv

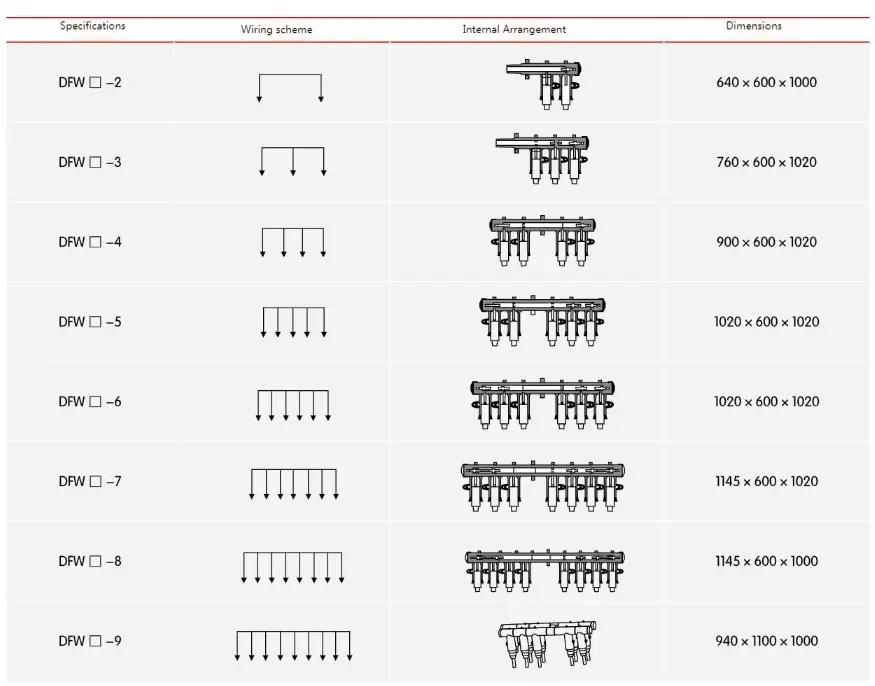

● 35kV european tip cablu de joncțiune a numărului de comandă Descriere
