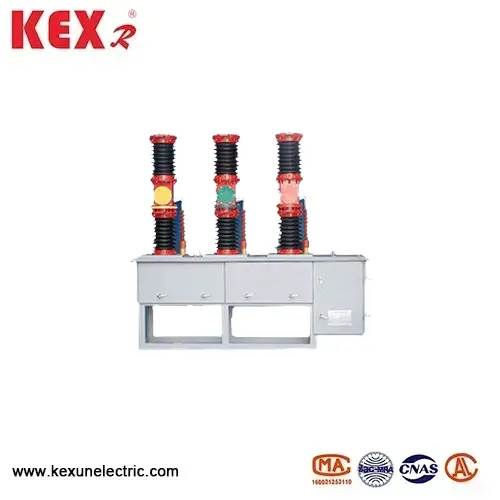

ZW7A Outdoor High-tenstage AC Interrupter

ZW7A outdoor high-voltage AC vacuum interrupter produced by KEXR, a manufacturer in China, is an outdoor high-voltage interrupter suitable for 40.5kV voltage class, which is mainly used for substation outgoing line, power distribution of industrial and mining enterprises and new energy power generation system, and has the characteristics of high breaking capacity, maintenance-free and intelligent control, and is suitable for harsh outdoor mediu.
Model: ZW7A-40.5
Brand ： Kexr

Trimite o anchetă

Descriere produs

● ZW7A în aer liber de înaltă tensiune de înaltă tensiune AC Caracteristici ale produsului

◆ Proiectare de înaltă tensiune de tensiune

Tensiunea nominală a interruptorului de vid de acțiune de înaltă tensiune ZW7A este de 40,5kV, care este potrivit pentru sistemele de alimentare de 35kV (cum ar fi puterea eoliană și stațiile de rapel fotovoltaice). Tehnologie de stingere a arcului în vid, fără ulei, fără SF, protecție asupra mediului și fără întreținere.

◆ Structura exterioară complet sigilată

ZW7A Outdoor High-Tenstage Interrupter Adoptează mânecă de cauciuc din silicon, rezistent la UV, anti-foafing, grad de protecție IP67 (rezistent la praf și impermeabil). Polul de etanșare solid (opțional): rășina epoxidică este turnată pentru a spori performanța de izolare, care este potrivită pentru umiditatea ridicată și zonele de ceață de sare.

◆ control inteligent (opțional)

Dispozitiv de protecție bazat pe microcomputer: acceptă o protecție la supracurent, pauză rapidă și zero. Recliere automată (reglabilă de 1 ~ 3 ori) pentru a îmbunătăți fiabilitatea sursei de alimentare. Interfață de comunicare: ZW7A Out Outdoor High-Tenstage AC Support Interrupter 4G/GPRS și RS485 și conectați-vă cu sistemul SCADA.

◆ Mecanism de funcționare cu fiabilitate ridicată

Mecanism de stocare a energiei cu arc (funcționare electrică+manuală):

Depozitare electrică a energiei: DC220V/AC220V opțional. Eliberarea manuală a frânei: declanșare mecanică în caz de urgență. Durata de viață mecanică: ≥10.000 de ori, durata de viață electrică ≥5.000 de ori (curent nominal)

● Scenarii tipice de aplicare ale ZW7A Outdoor High-Tenstage Interrupter

◆ Substația de 35kV: ZW7A Out Outdoor High-Tenstage Interrupter este potrivit pentru întrerupătorul de ieșire și protecția secțională.

◆ Noua generație de energie energetică: întrerupătoare conectate la rețea de energie eoliană și stații de rapel fotovoltaice.

◆ Întreprinderi industriale și miniere: protecția motoarelor și transformatoarelor mari de înaltă tensiune.

◆ Sursa de alimentare cu tracțiune feroviară: sistem de distribuție de 35kV a căilor ferate electrificate.

● Parametrii tehnici ai interruptorului de vid al acului ZW7A în aer liber de înaltă tensiune

Număr	Articol		Unitate	Date
1	Tensiune nominală		Kv	40.5
2	Frecvență nominală		Hz	1250，1600.2000
3	Curent evaluat		A	20，25,31,5
4	Curent de rupere de scurtcircuit		KA	50,63,80
5	Rezistent la curent (vârf)			20，25,31,5
6	Evaluat pe termen scurt rezistent la curent			31.5
7	Curent de închidere scurt -circuit			80
8	Secvență de operare nominală			O-0.3S-CO-180S-CO
9	Viață mecanică		Timp	10000
10	Timpuri de rupere de rupere de scurtcircuitul de scurtcircuit		Timp	20
11	Frecvența de lucru de 1 min rezistență la tensiune	(umed) Faza la fază/sol	Kv	80
11	Frecvența de lucru de 1 min rezistență la tensiune	(uscat) Faza până la fază/sol	Kv	95
12	Impuls de iluminat rezistă la faza de tensiune în fază/sol		Kv	180
13	Grosimea de uzură admisă a contactelor dinamice și statice		mm	3
14	Greutate netă		kg	Aproximativ 600
15	Distanța de contact		mm	22 ± 2
16	Captura de contact de contact		mm	4 ± 1
17	Viteza medie de deschidere		Domnișoară	1,3 ~ 1,8
18	Viteza medie de închidere		Domnișoară	1,0 ~ 1,7
19	Contactați închiderea timpului de respingere		Domnișoară	≤3
20	Sincronizarea deschiderii și închiderii trifazice		Domnișoară	≤3
21	Rezistența principală a circuitului		copil	≤100
22	Timp de închidere		Domnișoară	≤150
23	Timp de deschidere		Domnișoară	≤60
