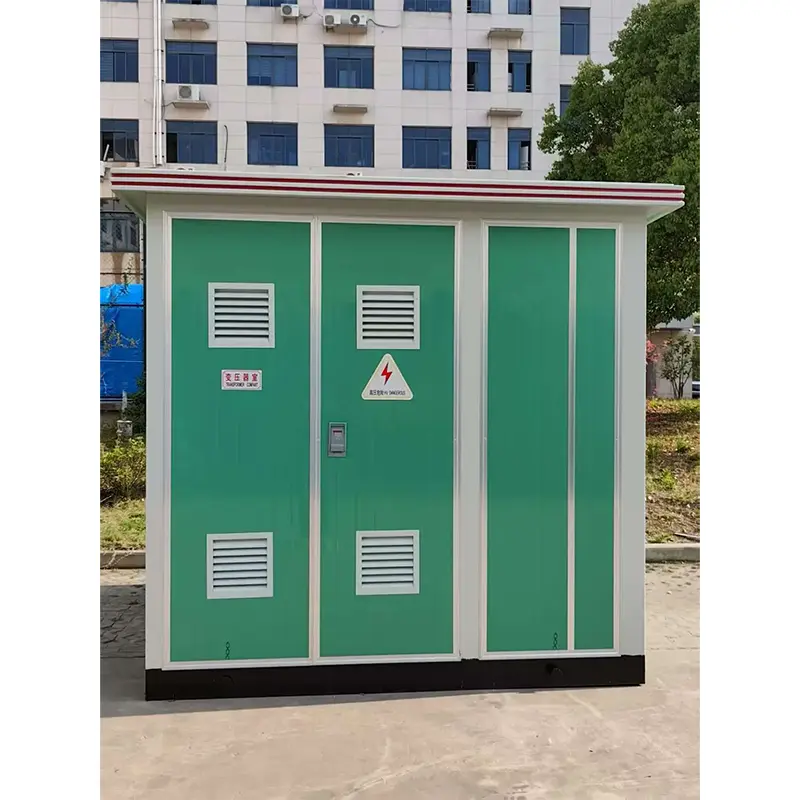

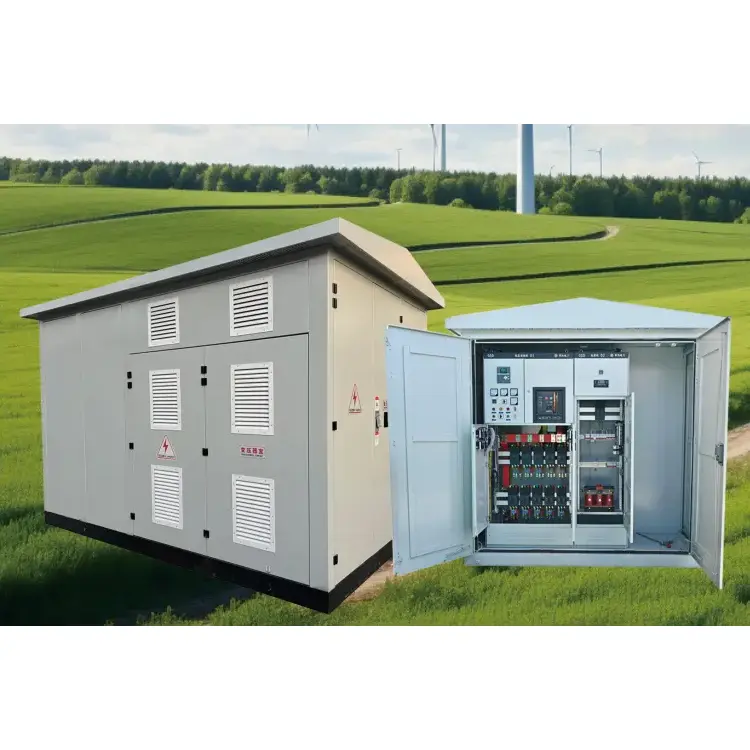

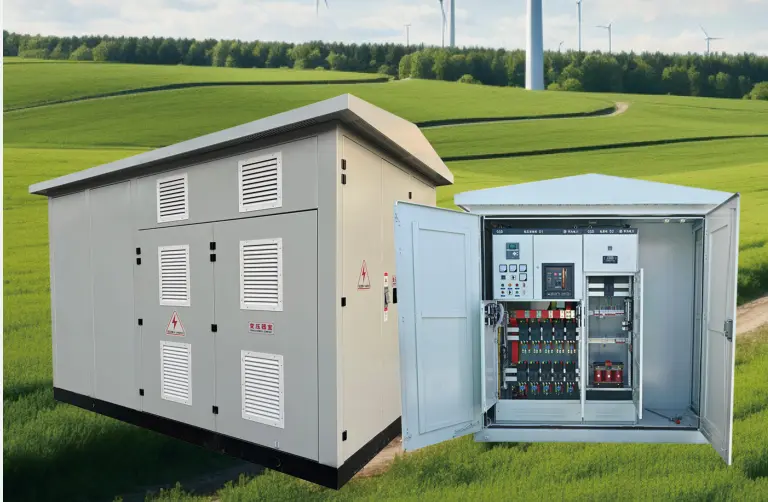

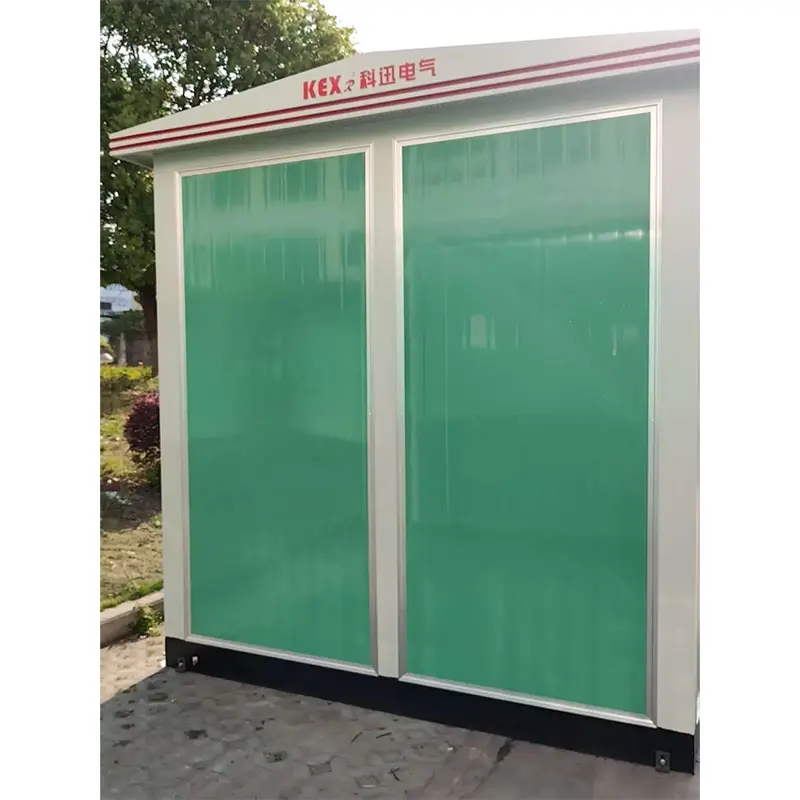

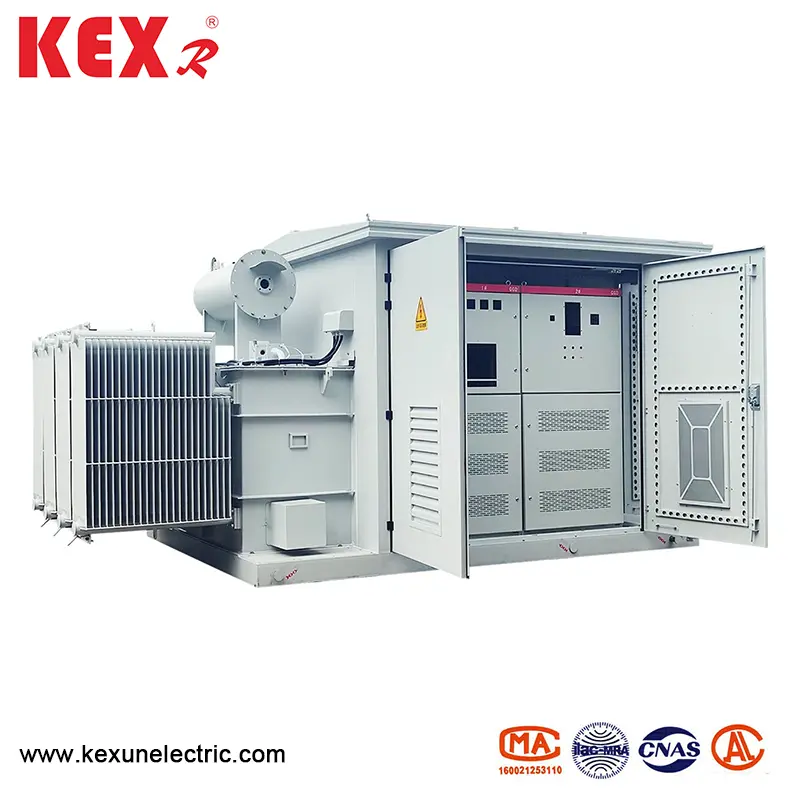

Transformator fotovoltaic cu cutie de pas

● Compoziția de bază a transformatorului de casetă fotovoltaică de tip YB-12

Transformatorul fotovoltaic de casetă este de obicei integrat într-o casetă prin următoarele trei părți: ◆ Invertor fotovoltaic (partea opțională): Convertiți ieșirea curentă directă (DC) prin module fotovoltaice în curent alternativ (AC), iar tensiunile comune de ieșire sunt 270V, 315V, 400V, etc. Nivelul necesar de rețeaua electrică (cum ar fi 10kV și 35kV).

◆ Comutator de înaltă tensiune: inclusiv întrerupătoare, deconectoare, dispozitive de protecție etc., utilizate pentru controlul conectat la rețea și protecția sistemului. Notă: Este posibil ca unele transformatoare de casetă să nu includă invertoare, ci doar transformatoare și comutatoare de înaltă tensiune (numite „Pure Boost Boost Transformers”).

● Funcțiile de bază ale transformatorului fotovoltaic de casetă

◆ Boost de tensiune: îndeplinește cerințele rețelei electrice pentru tensiunea conectată la rețea.

◆ Izolarea energiei electrice: Sistemul fotovoltaic este izolat electric de rețeaua electrică prin transformator.

◆ Funcție de protecție: supra-curent, supra-tensiune, scurtcircuit, protecție insulară etc.

◆ Monitorizare și control: Suportați monitorizarea la distanță și colectați date precum tensiune, curent și putere în timp real.

● Caracteristicile tehnice ale transformatorului de casete fotovoltaice

◆ Disiparea eficientă a căldurii: ventilația sau disiparea căldurii forțate (cum ar fi ventilatoarele și aparatele de aer condiționat) ar trebui luată în considerare în proiectarea cutiei pentru a evita temperaturile ridicate care afectează durata de viață a echipamentului.

◆ Grad de protecție: de obicei IP54 sau mai mare, rezistent la praf, rezistență la umiditate și rezistență la ceață de sare (potrivită pentru zone de altitudine de coastă sau de înaltă altitudine).

◆ Transformator cu pierderi scăzute: aliaj amorf sau o foaie de oțel de siliciu de economisire a energiei este utilizată pentru a reduce pierderea fără sarcină.

◆ Conexiune inteligentă a grilei: funcții de suport, cum ar fi compensarea puterii reactive (SVG) și suprimarea armonică și se conformează specificațiilor rețelei electrice.

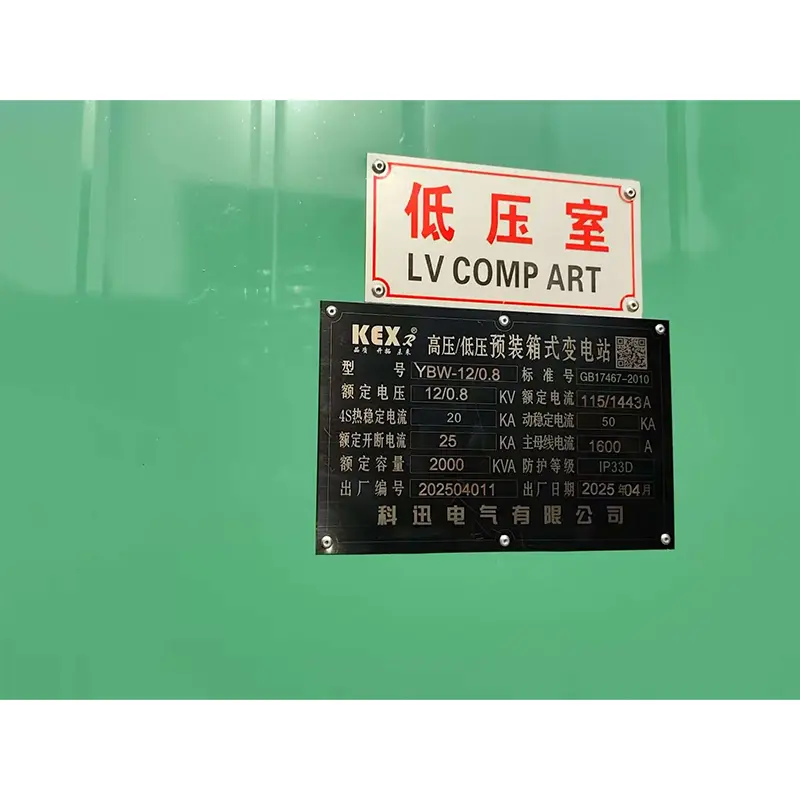

● Parametri tehnici

Niveluri de tensiune nominale: 35kV și 10kV și mai jos;  Frecvență: 50;  Nivel de izolare (a se vedea tabelul de mai jos).
